课件-全国-2016_（四川版）2017中考化学总复习 第二篇 专题五 函数图像题课件.ppt

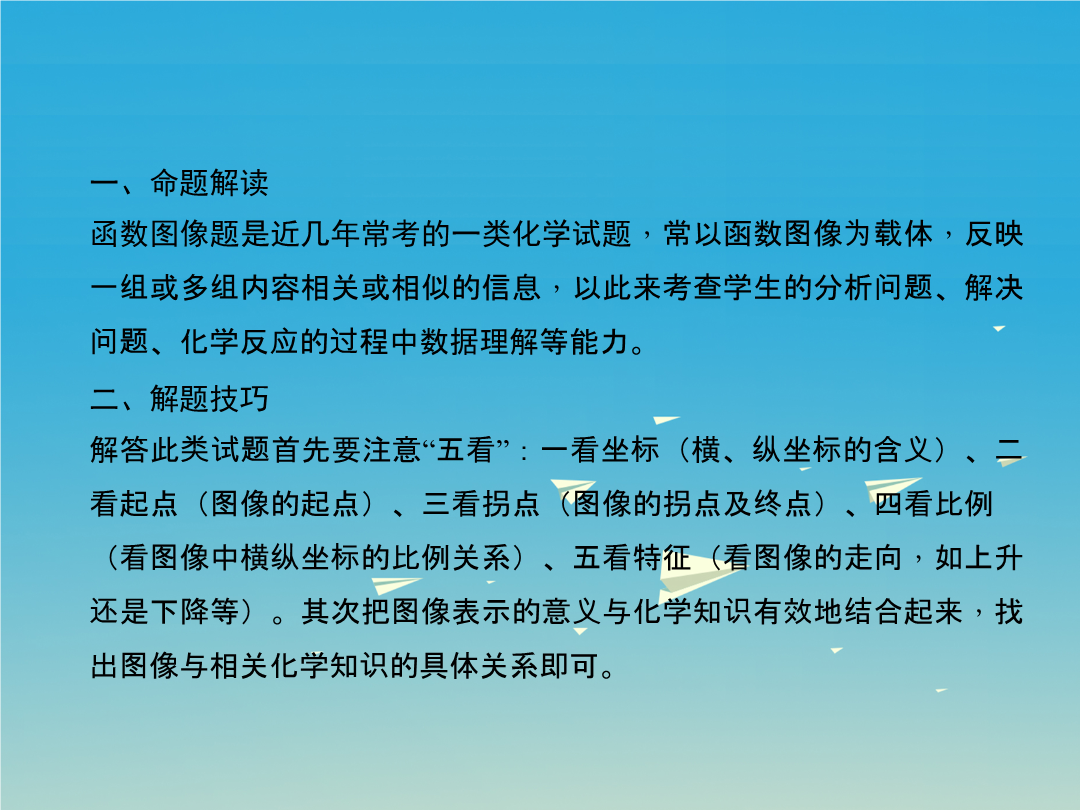

化学一、命题解读函数图像题是近几年常考的一类化学试题，常以函数图像为载体，反映一组或多组内容相关或相似的信息，以此来考查学生的分析问题、解决问题、化学反应的过程中数据理解等能力。二、解题技巧解答此类试题首先要注意“五看”：一看坐标（横、纵坐标的含义）、二看起点（图像的起点）、三看拐点（图像的拐点及终点）、四看比例（看图像中横纵坐标的比例关系）、五看特征（看图像的走向，如上升还是下降等）。其次把图像表示的意义与化学知识有效地结合起来，找出图像与相关化学知识的具体关系即可。【例1】(2016·达州)下列实验过程中与图像描述相符的一组是()A．两份等质量、等溶质质量分数的双氧水溶液在有无MnO2的情况下产生氧气B．向一定质量的稀盐酸和氯化铜的混合溶液中加入氢氧化钠溶液C．向等质量的镁、锌中分别加入稀硫酸D．室温下，向一定质量的饱和石灰水中加入氧化钙【解析】A.二氧化锰作为双氧水分解的催化剂，只能改变反应速率，不会改变产生氧气的质量，两份等质量、等溶质质量分数的双氧水溶液在有无MnO2的情况下产生氧气的质量相同，故实验过程中与图像描述不相符；B.氢氧化钠先和盐酸反应生成氯化钠和水，再与氯化铜溶液反应生成氢氧化铜沉淀，所以一开始不产生沉淀，待稀盐酸消耗完后，氢氧化钠才与氯化铜溶液反应生成氢氧化铜沉淀，沉淀的质量增加，完全反应后沉淀的质量不再增加，故实验过程中与图像描述不相符；C.等质量的镁、锌中分别加入稀硫酸，镁产生的氢气的质量比锌产生的氢气的质量多；金属与酸反应时氢气来源于酸中的氢元素，镁与稀硫酸反应消耗的稀硫酸的质量多，故实验过程中与图像描述相符；D.室温下，向一定质量的饱和石灰水中加入氧化钙，氧化钙与水反应生成氢氧化钙，溶剂减少，有氢氧化钙析出，溶质的质量减少，故实验过程中与图像描述不相符。【答案】C【方法指导】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图像。【例2】(2016·绵阳)分析下列实验图像，得到的结论正确的是()【解析】A.催化剂可以加快过氧化氢的分解速率，所以双氧水溶液制氧气，a应该是使用了催化剂，b应该是没有使用催化剂，故A错误；B.氧化钙和水反应放热，氢氧化钙的溶解度随温度的升高而减小，所以某温度下，向饱和石灰水中加入生石灰，溶质的质量分数应该是先减小，然后恢复到原质量分数，故B错误；C.等质量的铁和锌与酸反应时，铁生成的氢气多，所以加入锌的溶液增加的质量较大，故C正确；D.溶质为a、b的两质量相等的饱和溶液，温度由t2降至t1，分别析出不含结晶水的a、b固体，a物质的溶液析出的固体多，所以最终两溶液质量不相等，故D错误。【答案】C【方法指导】本题考查的是化学反应与图像的关系，可以依据已有的知识完成此题。【例3】(2016·南充模拟)向装有等量水的A、B、C烧杯中分别加入10g、25g、25gNaNO3固体，充分溶解后，现象如图一所示。【解析】(1)从图一可以看出：B烧杯中有剩余固体没有溶解完，A、C烧杯中没有剩余固体，说明B烧杯中的溶液一定属于饱和溶液；(2)由图一B、C烧杯中的现象可知NaNO3的溶解度随温度的升高而增大，图二中甲的溶解度随温度的升高而增大，所以图二中能表示NaNO3溶解度曲线的是甲；(3)若分别将100g甲、乙的饱和溶液从t2℃降温到t1℃，由于甲的溶解度随温度的降低而减小，有溶质甲析出，所以甲仍然是饱和溶液；乙的溶解度随温度的降低而增大，所以乙变为不饱和溶液，A错误。在t2℃时，由于甲的溶解度比乙的溶解度大，所以在100g甲、乙的饱和溶液中溶解的甲比乙多，则所含溶剂质量：甲＜乙，温度从t2℃降温到t1℃时，溶剂的质量不变，所含溶剂质量仍然是：甲＜乙，B正确。分别将100g甲、乙的饱和溶液从t2℃降温到t1℃，甲要析出溶质，乙没有溶质析出，所以溶液质量：甲＜乙，C错误。由于甲在t1℃的溶解度大于乙在t2℃的溶解度，所以溶质质量分数：甲＞乙，D正确。【答案】(1)B(2)甲(3)B、D【方法指导】解答此类题的关键是认真地读题中的信息，分析每一条信息，从而得出结论。
