课件-全国-2020_（淮安专版）2020中考化学复习方案 题型突破01 图像题课件.pptx

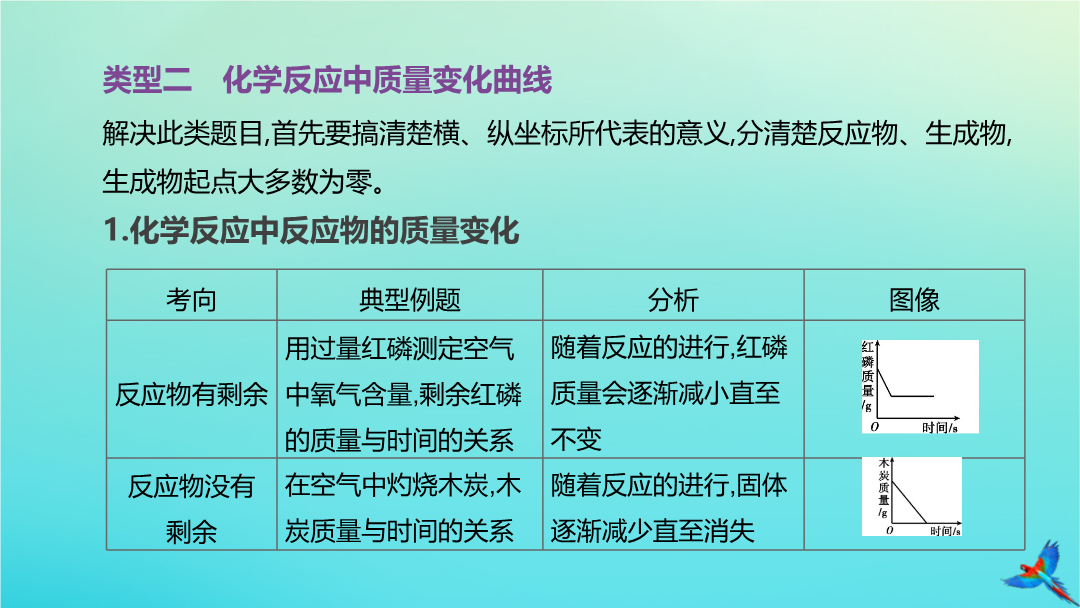

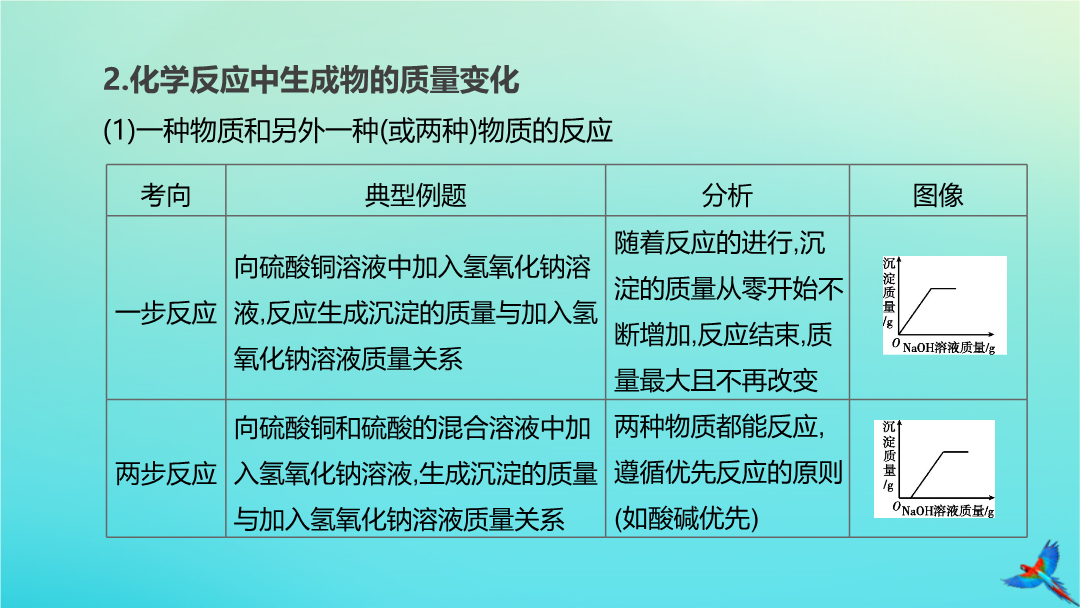

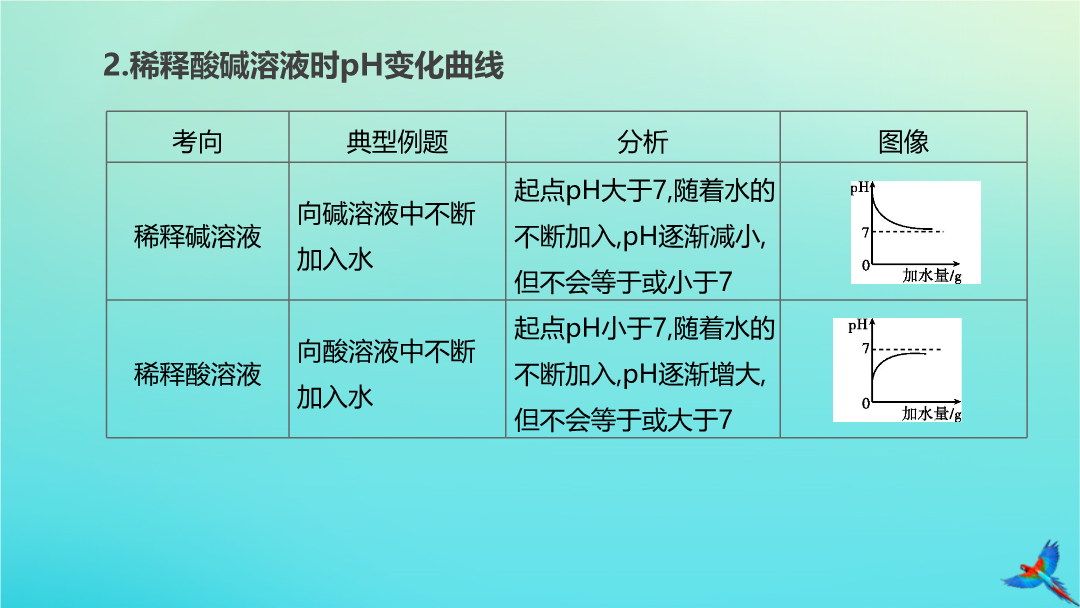

类型一pH变化曲线2.稀释酸碱溶液时pH变化曲线类型二化学反应中质量变化曲线2.化学反应中生成物的质量变化(1)一种物质和另外一种(或两种)物质的反应(2)金属与酸反应生成H2的质量变化3.化学反应中固体质量变化(1)剩余固体的质量变化(2)固体中某元素的质量变化类型三密闭容器中物质总质量变化曲线类型四化学反应中溶液质量(或溶质质量)变化曲线类型五催化剂及影响反应速率因素变化曲线类型六电解水变化曲线类型七与饱和溶液和不饱和溶液相关的变化曲线例1[2019·淮安模拟]下列图像与对应的叙述不相符合的是()图T1-1A.甲表示向一定量的大理石中加入足量稀盐酸B.乙表示木炭在盛有氧气的密闭集气瓶内燃烧C.丙表示向盐酸和氯化镁的混合溶液中滴加氢氧化钾溶液D.丁表示将1g硫酸钠加入一定量的水中做电解水实验例2[2018·宿迁]下列选项中相关量的变化与图T1-2所示图像不相符的是()图T1-2[答案]A[解析]向一定量饱和食盐水中加水,溶质质量不变,水的质量增加,溶质、溶剂质量的变化关系与图像不符;锌与稀硫酸反应产生氢气,当锌反应完后,氢气质量不再改变;向氯化铜溶液中加氢氧化钠溶液,氢氧化钠与氯化铜反应产生氢氧化铜沉淀,当氯化铜反应完后,沉淀质量不再增加;向一定量水中加硝酸钾晶体,硝酸钾溶于水形成溶液,当溶液达到饱和状态后,硝酸钾晶体不再溶解,溶质质量分数不再改变。综合演练2.[2018·河北]图T1-4所示的四个图像,分别对应四种过程,其中正确的是()A.①分别向等质量的Mg和Cu中加入足量等质量、等浓度的稀硫酸B.②分别向等质量且足量的Zn中加入等质量、不同浓度的稀硫酸C.③分别向等质量且足量的Mg和Zn中,加入等质量、等浓度的稀硫酸D.④分别向等质量的Mg和Zn中加入等质量、等浓度且足量的稀硫酸图T1-4[答案]C[解析]铜不能和稀硫酸反应生成氢气,故A选项错误;金属过量,酸完全反应,所以浓度大的稀硫酸产生的氢气多,故B选项错误;等质量且足量的镁和锌与等质量、等浓度的稀硫酸反应,产生氢气的质量相同,并且镁比锌活泼,所以镁反应速率较快,C选项正确;等质量的镁和锌与足量的等质量、等浓度的稀硫酸反应,镁产生的氢气较多,并且镁反应的速率较快,故D选项错误。3.图T1-5表示向一定量CaCl2和盐酸的混合溶液中滴加Na2CO3溶液的变化过程,x表示Na2CO3溶液的质量,则y可能表示()A.气体的体积B.沉淀的质量C.NaCl的质量D.混合溶液的Ph图T1-54.[2016·淮安]下列图像中,能正确反映其对应变化关系的是()A.加热等质量的氯酸钾制取氧气B.向一定质量的烧碱溶液中加稀盐酸C.实验室高温加热一定质量的石灰石D.向一定质量的硝酸银溶液中加铜粉图T1-6[答案]C[解析]二氧化锰是氯酸钾分解的催化剂,催化剂只会改变反应的速率,不会改变生成氧气的质量;氢氧化钠和盐酸反应生成氯化钠和水,所以溶液的质量应逐渐增加,反应完全后随盐酸的持续加入,溶液质量仍不断增加;向一定质量的硝酸银溶液中加铜粉,反应的化学方程式为Cu+2AgNO3Cu(NO3)2+2Ag,每340份质量的硝酸银会转化为188份质量的硝酸铜,溶质质量逐渐减小,但不会为零,反应完全后,溶质质量保持不变。5.[2014·淮安]下列图像能正确反映对应操作中各量变化关系的是()A.将水通电一段时间B.加热一定量高锰酸钾制氧气C.将未打磨过的铝片放入足量的稀盐酸中D.20℃时,把少量氧化钙放入饱和氢氧化钙溶液中图T1-7[答案]C[解析]电解水时生成的氢气和氧气的体积比约为2∶1,故A错误;加热一定量的高锰酸钾固体生成锰酸钾、二氧化锰和氧气,由于有氧气生成,固体质量开始时不断减少,直至反应结束不再变化,但锰元素的质量始终不变,故B错误;将未打磨过的铝片放入足量的稀盐酸中,铝表面的氧化铝先与盐酸反应,当氧化铝与盐酸反应完后,铝与盐酸反应,因此,反应一段时间后才有气体产生,故C正确;20℃时,把少量氧化钙放入饱和氢氧化钙溶液中,氧化钙与水反应生成氢氧化钙,反应放出热量,溶液温度升高,氢氧化钙的溶解度减小,会使溶液中溶质的质量减小,另外,溶剂的质量减小,溶质析出,也会使溶液中溶质的质量减小,因此即使恢复至室温,溶质质量也不可能恢复至原状态,故D错误。6.下列实验过程与图像描述相符合的是()A.某温度下向饱和KNO3溶液中加入NaClB.用等质量、等浓度的双氧水分别制取氧气C.向等质量的镁、锌中加入稀硫酸D.向氯化钙和盐酸的混合液中滴加碳酸钠溶液图T1-87.[2019·大庆]下列图像不能正确反映其变化过程的是()A.①镁在装有空气的密闭容器内燃烧B.②电解水生成气体的体积C.③
