课件-广西-2018_（广西专用）2019年中考化学复习 专题二十 化学图表题（试卷部分）课件.ppt

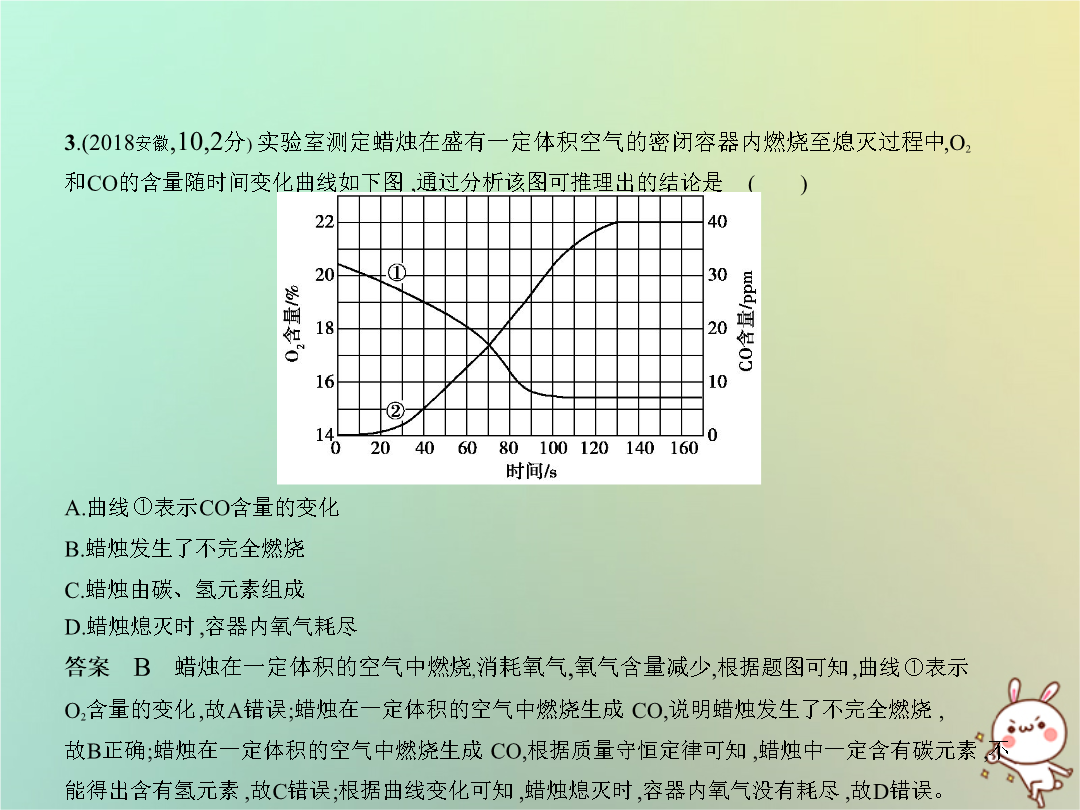

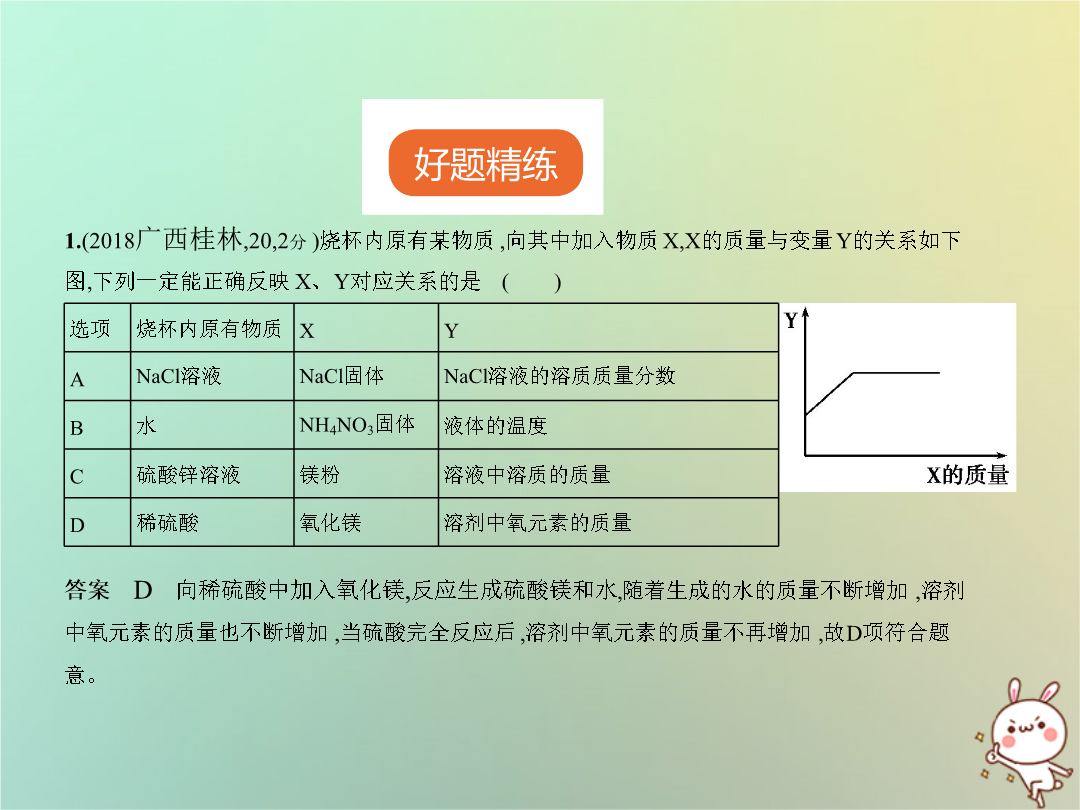

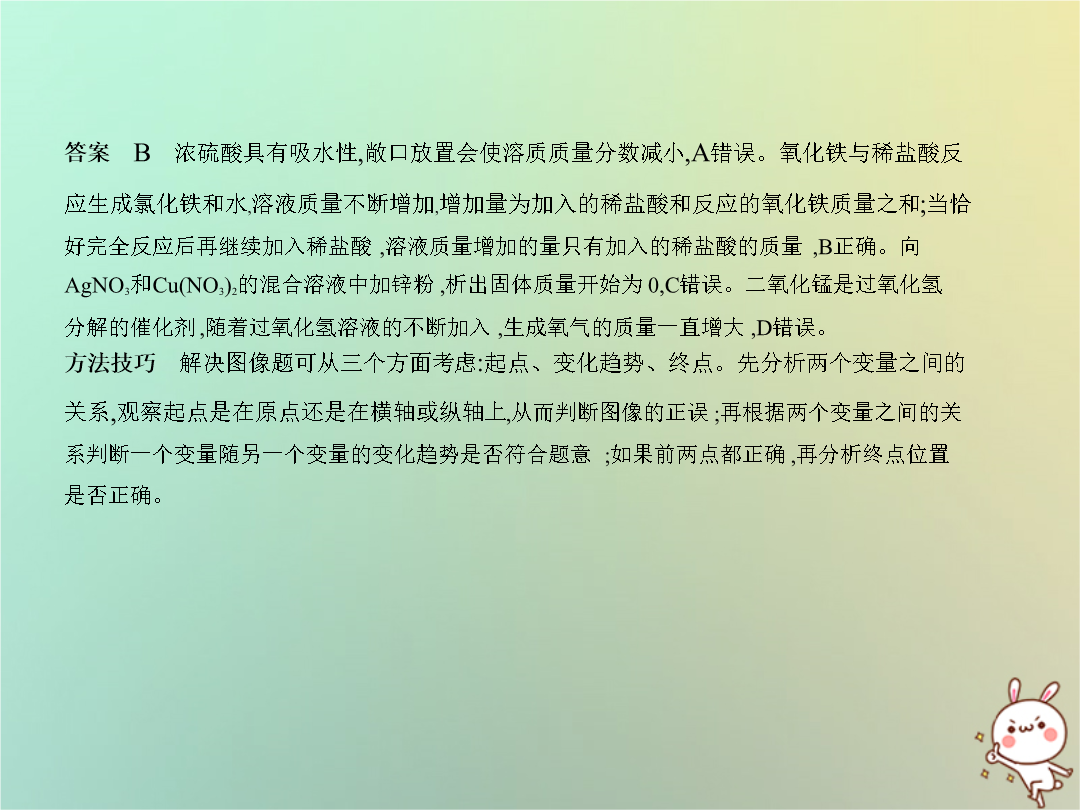

专题二十化学图表题1.(2018广西桂林,20,2分)烧杯内原有某物质,向其中加入物质X,X的质量与变量Y的关系如下图,下列一定能正确反映X、Y对应关系的是 () 2.(2018内蒙古包头,6,2分)下表中,有关量的变化图像与其对应叙述相符的是 ()答案B浓硫酸具有吸水性,敞口放置会使溶质质量分数减小,A错误。氧化铁与稀盐酸反应生成氯化铁和水,溶液质量不断增加,增加量为加入的稀盐酸和反应的氧化铁质量之和;当恰好完全反应后再继续加入稀盐酸,溶液质量增加的量只有加入的稀盐酸的质量,B正确。向AgNO3和Cu(NO3)2的混合溶液中加锌粉,析出固体质量开始为0,C错误。二氧化锰是过氧化氢分解的催化剂,随着过氧化氢溶液的不断加入,生成氧气的质量一直增大,D错误。3.(2018安徽,10,2分)实验室测定蜡烛在盛有一定体积空气的密闭容器内燃烧至熄灭过程中,O2和CO的含量随时间变化曲线如下图,通过分析该图可推理出的结论是 ()A.曲线①表示CO含量的变化B.蜡烛发生了不完全燃烧C.蜡烛由碳、氢元素组成4.(2017广西南宁,2,2分)回收废弃塑料可以节约资源,减少“白色污染”。下列表示塑料包装制品回收标志的是 () 5.(2017广西玉林、崇左,20,2分)下列图像中能正确反映其对应关系的是 () A.向某温度时一定量的不饱和硝酸钾溶液中不断加入硝酸钾固体B.向等质量的锌粉和铁粉中分别加入足量的溶质质量分数相同的稀硫酸C.一定温度下向一定量的某饱和氢氧化钙溶液中加入少量氧化钙D.一定温度下,两份质量和溶质质量分数均相等的过氧化氢溶液分别在有、无二氧化锰的情况下制取氧气答案CA项,不饱和硝酸钾溶液中溶质质量分数不为零,故错误。B项,锌的活动性强于铁,因此锌与稀硫酸反应更快,故错误。C项,一定温度下向一定量的某饱和氢氧化钙溶液中加入少量氧化钙,氧化钙会消耗一部分水同时反应放热使温度升高,所溶解的溶质质量减少;当反应结束,温度恢复到室温时,因氢氧化钙的溶解度变大,所以溶液质量会有所增加,但因为溶剂质量减小,故溶液质量比开始时要小,故正确。D项,二氧化锰作催化剂只改变化学反应速率,不影响生成气体的质量,故错误。6.(2016广西来宾,2,2分)下图是空气在通常状况下各种气体成分示意图。图中标出的气体能供给人们呼吸的是 () A.甲气体B.乙气体C.丙气体D.丁气体7.(2016广西贺州,9,2分)下图是某反应的微观示意图,以下说法正确的是 () A.该反应有单质生成B.上图表示的微观变化过程中共有三种分子C.分子是化学变化中的最小微粒D.参加反应的“ ”分子与“ ”分子的个数比为1∶38.(2016广西贺州,18,2分)下列图像不能正确反映其对应变化关系的是 () ABCD 答案CA项,将一定量接近饱和的KNO3溶液恒温蒸发水分,开始时溶剂减少,溶质不变,所以溶质质量分数增大,当不饱和溶液变为饱和溶液时,由于温度不变,其溶解度也不变,而饱和溶液中,溶质质量分数= ×100%,则溶质质量分数不变,所以溶质质量分数先增大,后不变,故正确;B项,由质量守恒定律可知,反应前后物质的总质量不发生改变,此反应在密闭容器中进行,无物质的进入或散失,故物质总质量不会改变,故正确;C项,浓硫酸具有吸水性,敞口放置在空气中,溶质质量分数减小,故错误;D项,氢氧化钠溶液先与稀盐酸反应,再与氯化镁溶液反应生成氢氧化镁沉淀,当氯化镁完全反应后,再滴入氢氧化钠溶液,沉淀质量不变,故正确。9.(2016广西贵港,14,3分)下列图像能正确反映其对应关系的是 () A.向等质量的铁粉和锌粉中分别加入过量的稀硫酸B.向一定量KNO3的不饱和溶液中不断加入KNO3固体C.等质量的镁和氧气在点燃条件下充分反应D.过氧化氢溶液与二氧化锰混合答案CA项,等质量的铁粉和锌粉分别和过量的稀硫酸反应,金属价态相同时,生成氢气的质量和金属的相对原子质量成反比,铁的相对原子质量小于锌,所以铁生成氢气的质量多,而锌的金属活动性比铁强,因此,锌反应速率快,先反应完,故错误;B项,开始时KNO3不饱和溶液的溶质质量分数不为零,故错误;C项,根据化学方程式可知,参加反应的镁和氧气的质量比是48∶32,等质量的镁和氧气反应时,氧化镁的质量不断增加,镁和氧气的质量不断减小,镁反应完全时,氧气会有剩余,故正确;D项,过氧化氢分解过程中,二氧化锰是催化剂,本身的质量和化学性质都不变,故错误。10.(2015广西玉林、防城港,4,2分)今年6月起,北京实施“史上最严”控烟令,下列图标表示“禁止吸烟”的是 () 11.(2014广西南宁,20,2分)一定条件下,甲、乙、丙、丁四种物质在密闭容器
