课件-河北-2017_河北省2018年中考化学总复习 第2部分 热点题型11 图像图表型课件.ppt

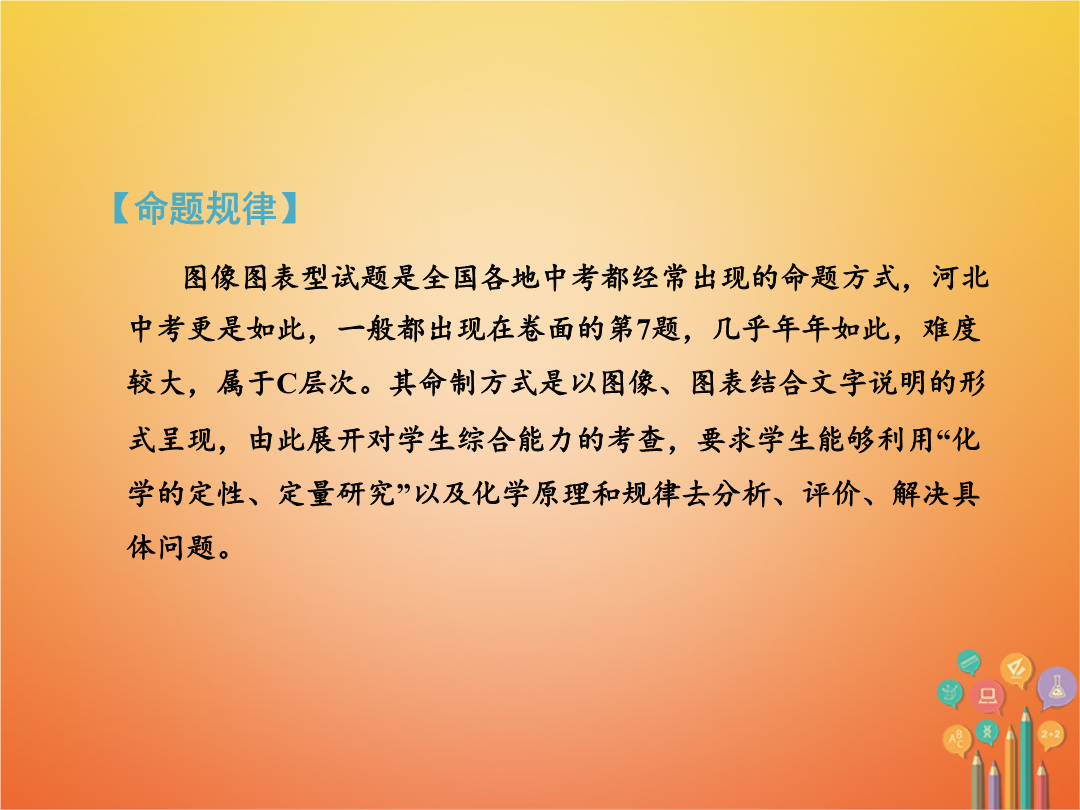

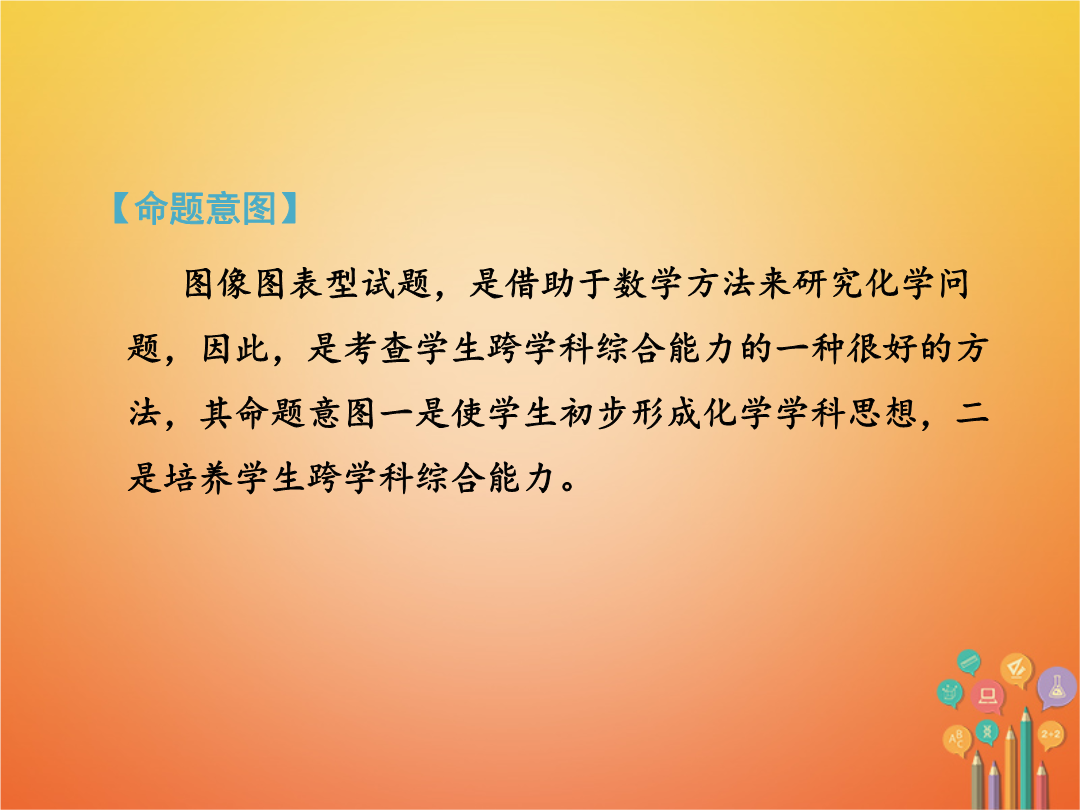

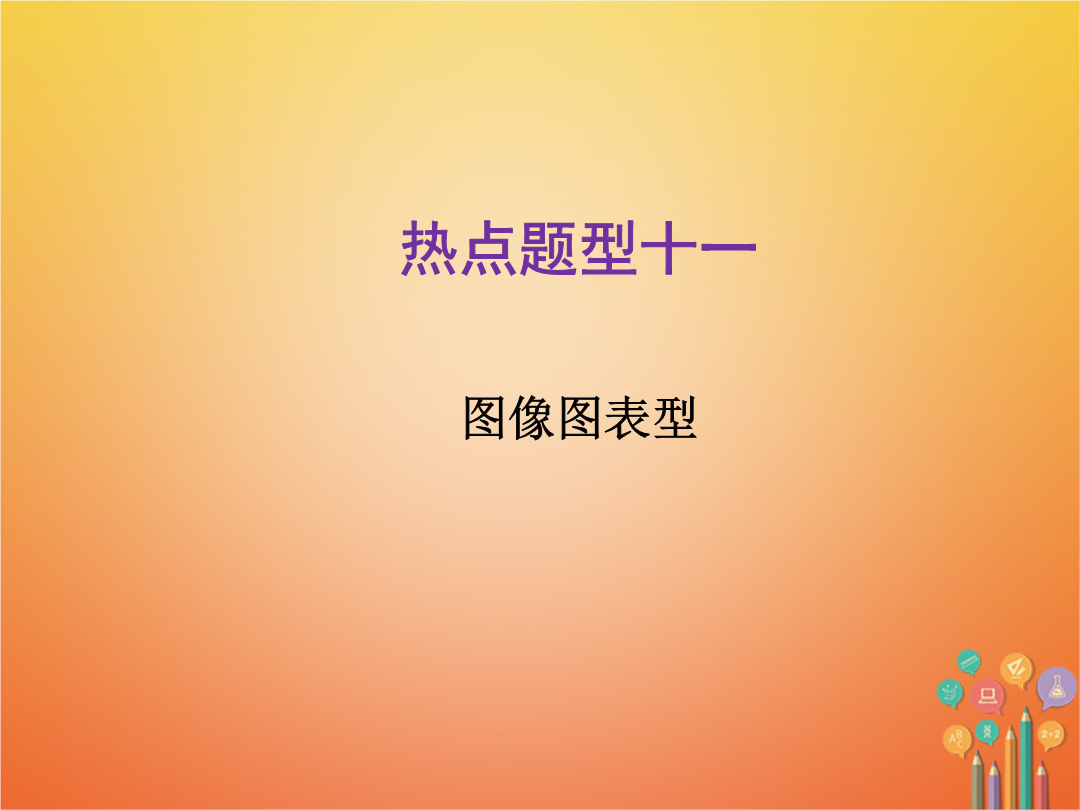

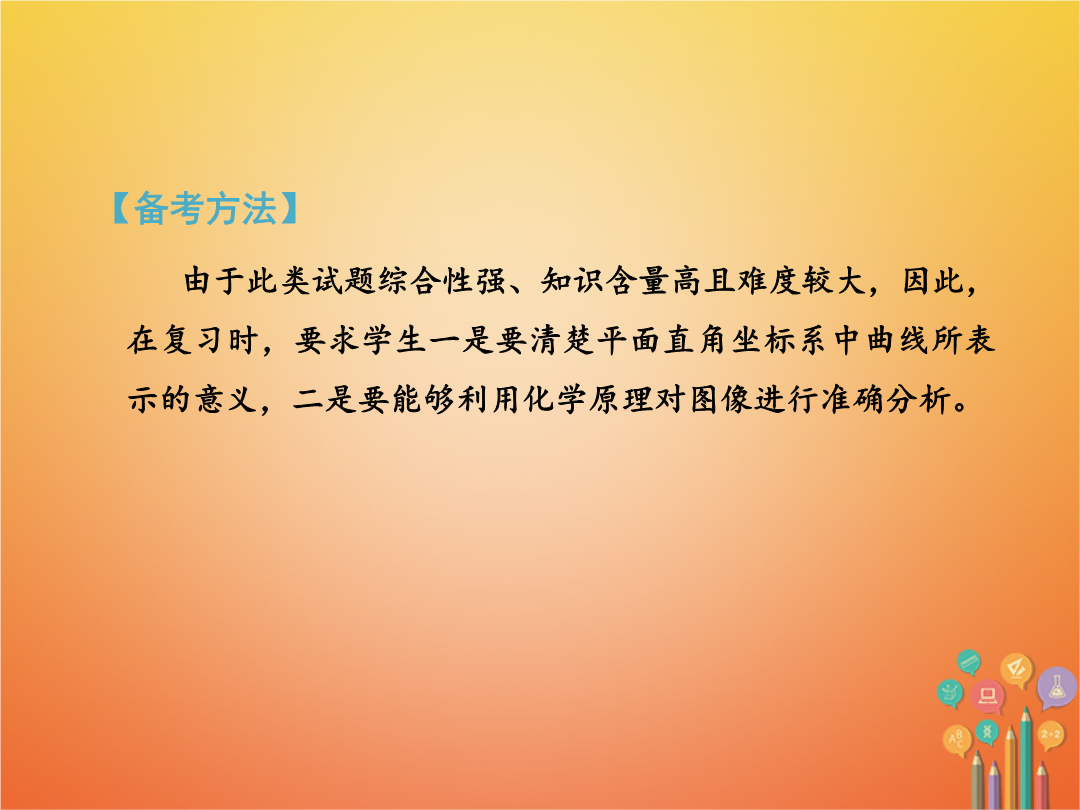

热点题型十一图像图表型试题是全国各地中考都经常出现的命题方式，河北中考更是如此，一般都出现在卷面的第7题，几乎年年如此，难度较大，属于C层次。其命制方式是以图像、图表结合文字说明的形式呈现，由此展开对学生综合能力的考查，要求学生能够利用“化学的定性、定量研究”以及化学原理和规律去分析、评价、解决具体问题。【命题意图】【备考方法】【答题技巧】【中考预测】(2011•河北)根据如图所示的溶解度曲线判断，下列说法正确的是()A．甲物质的溶解度大于乙物质的溶解度B．甲物质的不饱和溶液温度升高后变成饱和溶液【探解法】(2017•连云港)如图所示是甲、乙固体的溶解度曲线。下列说法正确的是()A．图中P点所表示的溶液是t3℃时甲的饱和溶液【解析】中考预测1【解析】(2011•河北)图1中甲、乙、丙、丁表示相邻两物质相互混合过程中溶液酸碱度的变化，其中可能是图2所示变化关系的是()河北中考常用思维图及图像中所承载的化学知识展开对学生综合能力的考查。该试题所承载的知识点为：1.溶液的pH；2.酸、碱、盐之间的反应对溶液pH的影响；3.酸、碱、盐溶于水对pH的影响。铁、盐酸、石灰水、硫酸铜是初中化学中常见的物质，四种物质间的反应关系如图所示，图中两圆相交部分(A、B、C、D)表示物质间反应的主要实验现象，其中描述正确的是()A．有气泡产生B．无明显现象C．有红色固体析出D．有蓝色沉淀生成现有五种物质盐酸、硫酸、氢氧化钠、氯化钡和碳酸钠，只有相邻物质之间能发生反应(如图所示)。其中物质A常用于铅酸蓄电池中，其浓溶液有脱水性，物质C是人体胃液中的主要成分。(提示：碳酸钡不溶于水)请根据反应关系判断下列结论错误的是()A．A物质是硫酸B．C物质是盐酸C．D物质是氢氧化钠D．E物质是氯化钡【解析】(2013•河北)把等质量的X、Y、Z、M四种金属分别加入到同体积、同浓度的足量稀盐酸中。再把X加入到Z(NO3)2溶液中，M加入到YNO3溶液中。反应关系如图所示。据此判断四种金属的活动性顺序为()A．Z>X>M>YB．X>Z>M>YC．X>Z>Y>MD．Y>M>Z>X河北中考常用图像中所承载的化学知识对学生进行考查，此题涵盖的知识点如下：围绕金属活动性顺序展开对金属与酸反应的速率和生成氢气的量的判断，以及金属与盐溶液反应条件的利用。(2017•河北)在实验室用高锰酸钾制取氧气的过程中，下列图像能正确表示对应变化关系的是()【解析】下列图像不能正确反映实验过程中相应量的变化的是()【解析】(2014•河北)等质量的X、Y两种金属分别和足量的同体积、同浓度的盐酸反应，产生气体的质量与时间的关系如图所示。下列说法中不正确的是()A．t1时，产生气体的质量：X＞YB．t2时，消耗金属的质量：X＞YC．t3时，消耗金属的质量：X＝YD．t3时，消耗盐酸的质量：X＝Y本题考查金属与足量的酸反应时，结合图像判断或计算产生氢气的质量、消耗金属的质量、消耗酸的质量。相同质量的M、N两种金属，分别与相同质量分数的足量稀盐酸反应(M、N在生成物中均为＋2价)，生成H2的质量和反应时间的关系如图所示。下列有关叙述正确的是()A．金属活动性：N＞MB．生成H2的质量相等C．相对原子质量：N＞MD．消耗盐酸的质量相等【解析】等质量的甲、乙、丙三种金属的粉末，与足量的稀硫酸反应(反应后甲、乙、丙三种金属都显＋2价)，生成H2的质量与反应时间的关系如图所示，下列说法错误的是()A．三种金属的活泼性：乙＞甲＞丙B．生成氢气的质量：甲＞乙＞丙C．相对原子质量：甲＞乙＞丙D．消耗硫酸的质量：甲＞乙＞丙【解析】(2012•河北)如图反映了某个化学反应中各物质质量与时间的关系。下列描述正确的是()【探解法】(2016•河北)如图所示的四个图像，分别对应四种过程，其中不正确的是()【解析】中考预测5下列说法正确的是()A．所得四杯溶液都是饱和溶液B．丁溶液的溶质质量分数最大C．20℃时四种物质溶解度的关系为：丙＞乙＞甲＞丁D．四杯溶液中溶剂的质量大小为：丙溶液＞乙溶液＞甲溶液＞丁溶液用表格中的数据结合所学的化学知识进行分析，进而得出结论，是河北中考常用的方法之一。此题是用表格来代替溶解度曲线，展开对溶液部分的重要知识点的考查。(2016•泰安)在一个密闭容器中放入X、Y、Z、W四种物质，在一定条件下发生化学反应，一段时间后，测得相关数据如下表，下列关于此反应的认识，正确的是()【解析】研究表明，许多金属氧化物对氯酸钾的分解有催化作用。分别用下列金属氧化物作催化剂，氯酸钾开始分解和反应剧烈时的温度如下表所示：【解析】(2016•本溪一模)碳和碳的化合物间的部分转化关系如图所示。则下列说法正确的是()A．由碳酸转化成X一定要在加热条件
