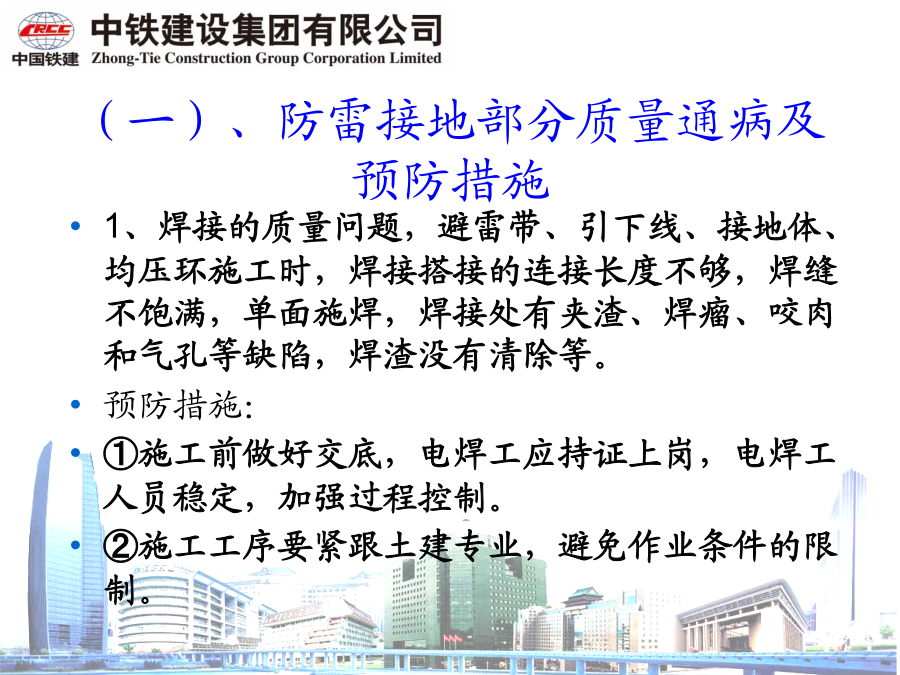

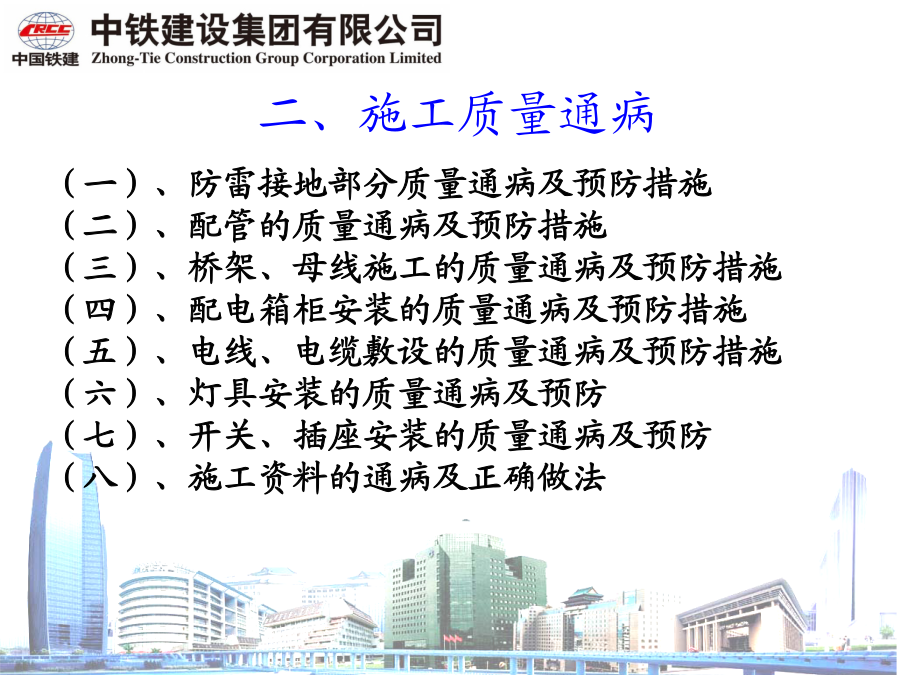

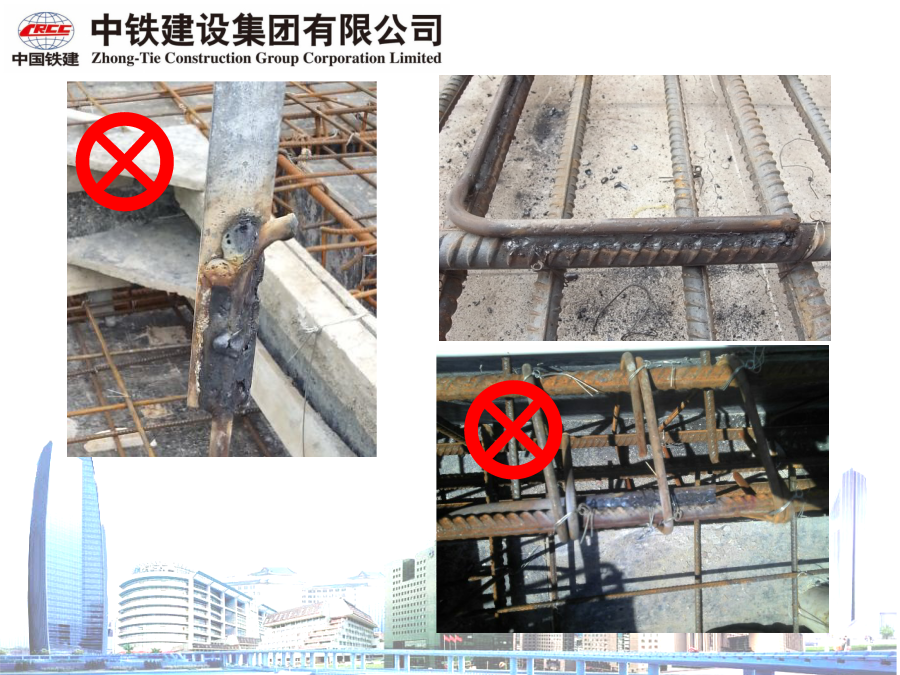

中铁·锦江国际城二标段电气工程施工质量通病及预防措施一、电气施工质量现状二、施工质量通病（一）、防雷接地部分质量通病及预防措施2、焊接采用的材质不符合要求，用结构钢筋代替圆钢做跨接地线，或用普通钢材代替镀锌材料，或以冷镀锌材质代替热镀锌材质。预防措施：①防雷焊接的跨接地线应采用镀锌圆钢或镀锌扁钢，不得采用螺纹钢，埋入混凝土内的可以采用非镀锌的圆钢或扁钢。②防雷接地的材料所有的镀锌均应是热侵镀锌，大件物品采用热浸锌，小件物品采用热镀锌。用螺纹钢代替圆钢作接地连接线等电位连接所用材料随意，使用螺纹钢，连接质量不符合规范要求.接地线钢筋用白色油漆作标识，便于检查；双面施焊，焊缝饱满无夹渣，焊接长度大于6D；3、防雷接地连接时不同材质的导体间没有防电化腐蚀措施；预防措施：①不同材质的导体连接时（如：铜与钢），应采取防电化腐蚀措施；②可采用热剂焊（也称为放热焊接或火泥熔接）进行连接；也可采用压接法，压接处应用热镀锌处理或采用铜铝过渡端子、套管连接；4、防雷测试点的设置，箱门没有做等电位跨接，扁钢朝向不方便操作，扁钢没开孔或缺少镀锌螺栓，箱门外面无标识；预防措施：①防雷测试点的箱体和箱门应接地；②扁钢的侧面应与建筑物表面垂直，方便维修检测时操作；③扁钢上应开孔，并且螺栓等配件齐全。④箱门上应有接地标记。5、消防、弱电机房的控制屏（台）、设备机柜、设备基础槽钢、金属线槽等金属构件没有与等电位端子箱连接。预防措施：①上述金属物体均应做等电位连接，在机房内有等电位端子箱时，应引接地线与等电位端子排可靠连接；②等电位端子箱暗装时，应注意在端子箱处暗敷设接地线进端子箱，不能遗漏。（二）、配管质量通病及预防措施2、导管连接处的接地施工不规范；预防措施：①JDG管连接处，紧定螺栓应拧断为止，且紧定螺钉没有遗漏。沿管路连接处周圈均匀涂抹电力复合酯或采取有效的其他封堵措施。②焊接钢管连接处，焊接跨接地线，跨接地线规格和焊接的质量应符合规范要求；③镀锌焊接钢管连接处，跨接线应采用不小于4mm2的双色软铜芯导线，采用专用接地线卡固定，固定应牢固。（JDG管无紧定螺丝）3、接线盒的清理不及时，防腐不到位，数量上有遗漏；预防措施：①土建拆模后电气专业应及时清理接线盒，以免时间过长导致接线盒锈蚀。②接线盒清理干净后应及时刷防锈漆，防锈漆应均匀。4、利用柔性导管过渡连接时，软管脱落，长度超长，利用蛇皮管时没有做跨接地线。预防措施：①导管或线槽与用电设备的过渡连接，应优先采用普利卡金属软管，逐步淘汰蛇皮金属软管；对创国优的工程要严格执行；②柔性导管的两端应采用专用接头，接头的配件齐全，连接可靠牢固、密闭良好，并带非金属护口；金属软管中间不得有接头；③过渡连接的柔性导管长度，动力工程不大于0.8m，照明工程不大于1.2m。④蛇皮管的两端应采用自固接头或软管接头，且两端应采用软铜线连接，做跨接接地；（三）、桥架、母线施工的质量通病及预防措施2、桥架、线槽、母线安装时，连接处不应在楼板内或墙体内。预防措施：①施工前应根据楼层高度和桥架、线槽、母线的长度，计算出连接处的位置，作出适当调整3、线槽、桥架进配电箱柜时，末端的接地不规范。预防措施：①金属桥架线槽分支入箱柜的终端应与箱柜内PE排做可靠连接（不是配电箱柜的箱壳），且不应小于6mm2多股铜芯导线，并应用接地标识。4、屋面上露天安装的线槽、桥架选型不对，由室外进室内时没有做防水或防火处理。预防措施：①屋面露天安装桥架线槽应采用防水型热镀锌桥架线槽及配件，桥架线槽底部应设槽型泄水孔。②室外桥架进入室内处应在内、外侧做好防水及防火封堵，封堵应密实牢固；入户处室外桥架安装高度应低于室内桥架安装高度，宜在桥架入户处室外侧设置槽型泄水孔。5、线槽、桥架、母线穿楼板或防火分区的墙体时没有做防火封堵。（包含弱电线槽）预防措施：①线槽、桥架、母线在穿竖井、楼板、防火分区墙体时，应有防火封堵措施；②桥架的内侧和外侧均应防火封堵；③防火封堵时，封堵厚度不小于250mm，且严实可靠，不能有明显的裂纹和可见的空隙；孔洞较大时应加耐火衬板；④桥架、线槽、母线穿过楼板时应在穿越洞口四周加止水台保护，止水台平整方正，高度一致且不小于80mm。（四）、配电箱柜安装的质量通病及预防措施2、配电箱柜内的回路标识不齐全，系统图缺失。预防措施：①配电箱柜检查试验前应补齐箱柜的系统图。②配电箱柜检查试验前应补齐各个回路的标识，标明回路编号、被控设备编号及名称，字迹工整，不易褪色。3、消防电源箱柜要有明显的标识。预防措施：①消防设施配电柜（配电箱）应设置区别于其它设施配电柜（配电箱）的标识；备用消防电源的配电柜（配电箱）应设置区别于主消防电源配电柜（配电箱）的标识；不同消防设施的配电柜（配电箱）应有明显区分的标识。4、配电箱柜内配线杂乱。预防措施：①电线电缆进入配电箱
