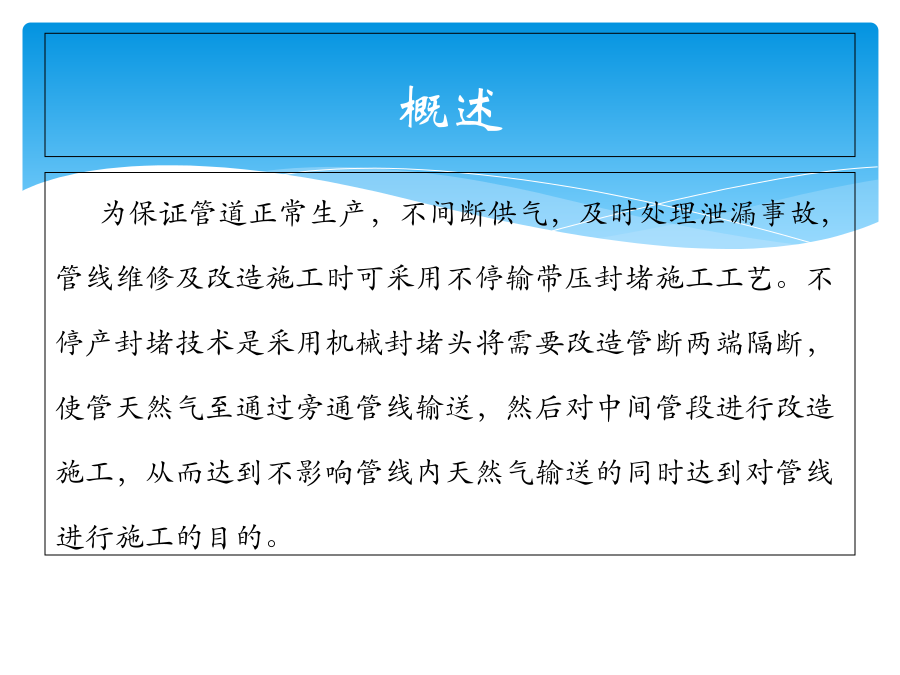

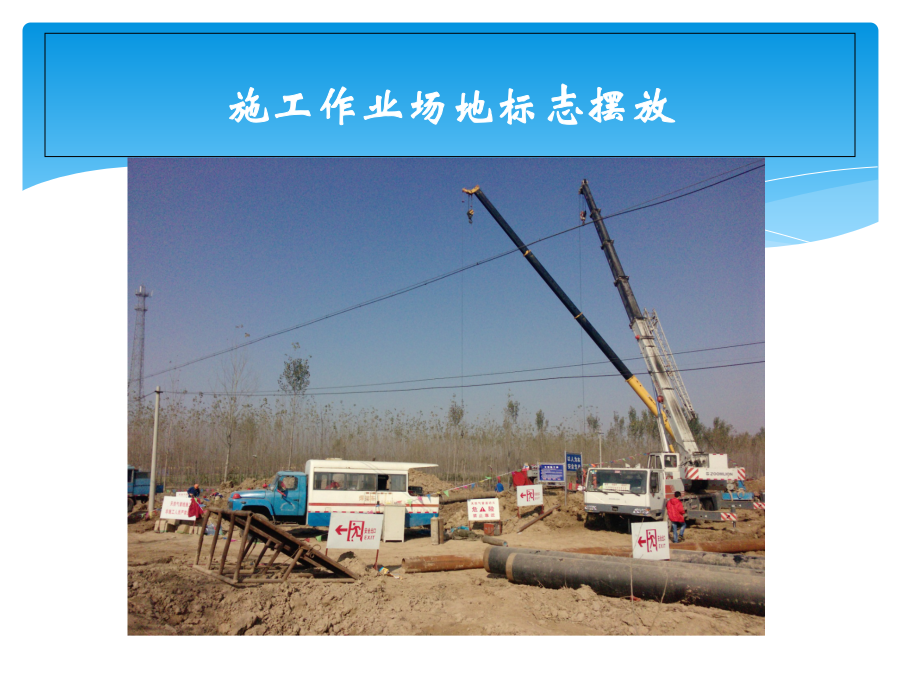

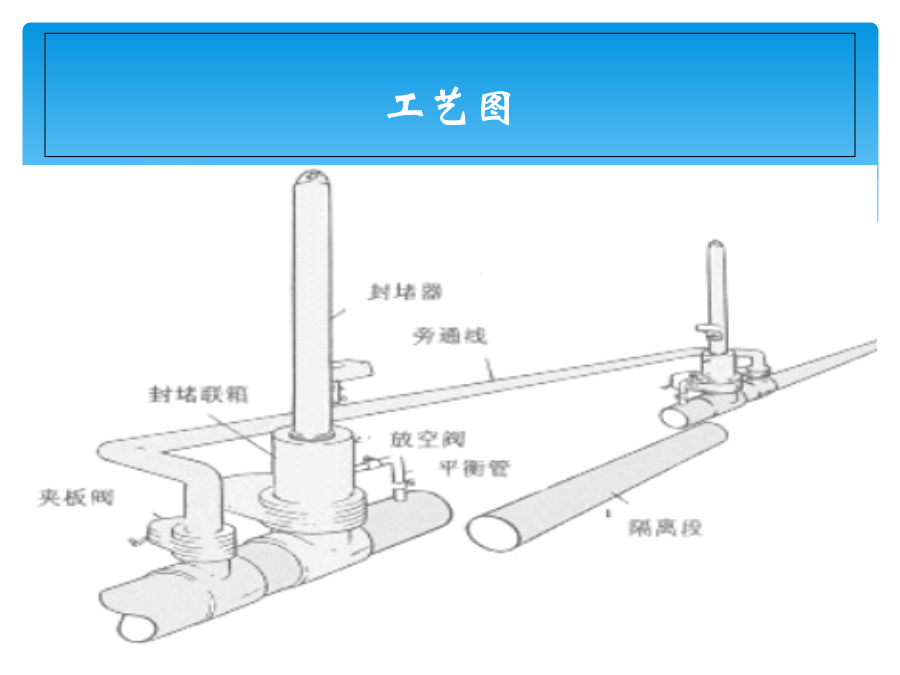

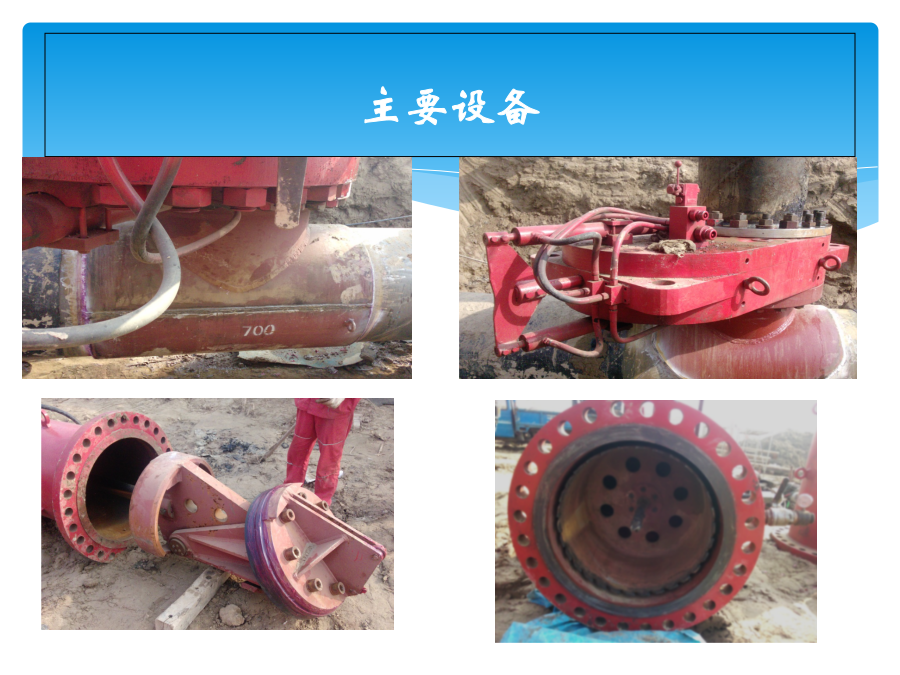

为保证管道正常生产，不间断供气，及时处理泄漏事故，管线维修及改造施工时可采用不停输带压封堵施工工艺。不停产封堵技术是采用机械封堵头将需要改造管断两端隔断，使管天然气至通过旁通管线输送，然后对中间管段进行改造施工，从而达到不影响管线内天然气输送的同时达到对管线进行施工的目的。工艺图主要设备施工作业场地标志摆放1．根据要求确定施工位置
2．根据封堵长度，开挖作业坑，深度为距施工管道下底部0.5米
3．确定旁通口和封堵口开孔位置
4．去除管道3PE防腐层

5、在封堵口处加等径三通

在旁通口处加焊变径三通

6．对焊缝处进行外观检测，先喷红色渗透药水，等2-3分钟再喷黄色清洁药水，将未渗透的红色药水擦干净，最后喷白色吸附显影药水，当白色上未出现点状或线状红色显影即为外观合格，进行下一步操作。管道焊接及焊缝超声波检测7．在三通上方增加液压闸阀，在法兰与闸阀之间装金属缠绕垫（石墨、高温高压），并涂抹高温黄油（锂基脂）增加密封性。8．在封堵口之间紧靠封堵口一侧开放空口，在进行开孔作业和封堵作业时做为旁通口A，用作平衡开孔器内压力。

旁通口A放空口9．将装好道具的液压开孔器吊装在闸阀之
上接好旁通A，打开闸阀进行开孔作业。
10．打完孔后关闭旁通，关闭闸阀，
进行放空，放空完后取下开孔器。

下图为开孔器刀头↓氮气增压口

压力检测仪表

11．旁通口安装旁通管使用法兰和液压闸阀连接，
旁通管进口处设置加压口和压力监测点。
12．清理三通上的污迹，用除锈机去除管道外壁和三通上的污迹，刷防锈漆，粘一层纤维防腐冷缠胶带，再粘3层管道防腐冷缠胶带。防腐作业结束后根据管径使用电火花检漏仪进行检测。

管道防腐
冷缠胶带纤维冷缠胶带

涂刷防锈漆3PE防腐工艺13.在封堵口的液压闸阀上安装封堵器，安装时注意封堵头的方向。
14．对旁通管线进行试压，打水试压至6MPa,进行24小时试压，完毕后放水，干燥确认合格。
15．打开旁通口的闸阀，使用旁通管线进行天然气的输送，后打开封堵口的液压闸阀，下封堵头，打开放空口进行放空，在确认已经放空完毕后进行切割连接或换管作业。

16．打开封堵头，关闭液压闸阀，进行正常供气，关闭旁通口液压闸阀，对旁通管线进行放空，拆除旁通管线，做报废处理。
17．使用封堵器将封堵头换成封堵饼，装在旁通口和封堵口的液压闸阀之上，打开液压闸阀，将封堵饼放置在三通法兰处，用法兰上的4个锁死机构将封堵饼锁死。

下图为堵饼↓下图为法兰锁死机构↓18．拆除液压闸阀，用盲板将封堵饼和液压闸阀封死，做防腐保护。
19．清理现场，做好记录，回填作业坑，恢复地貌
