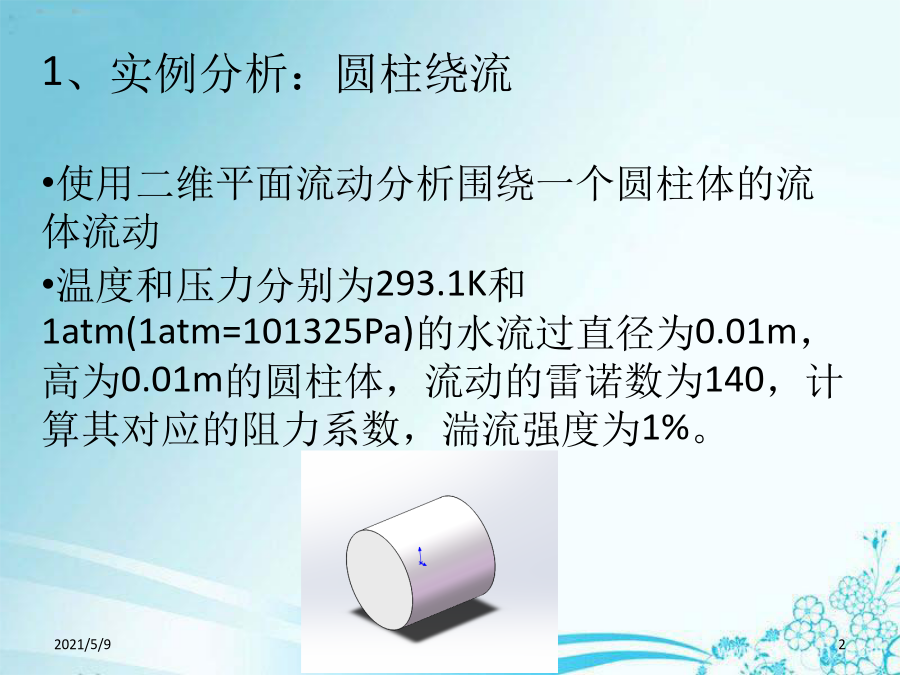

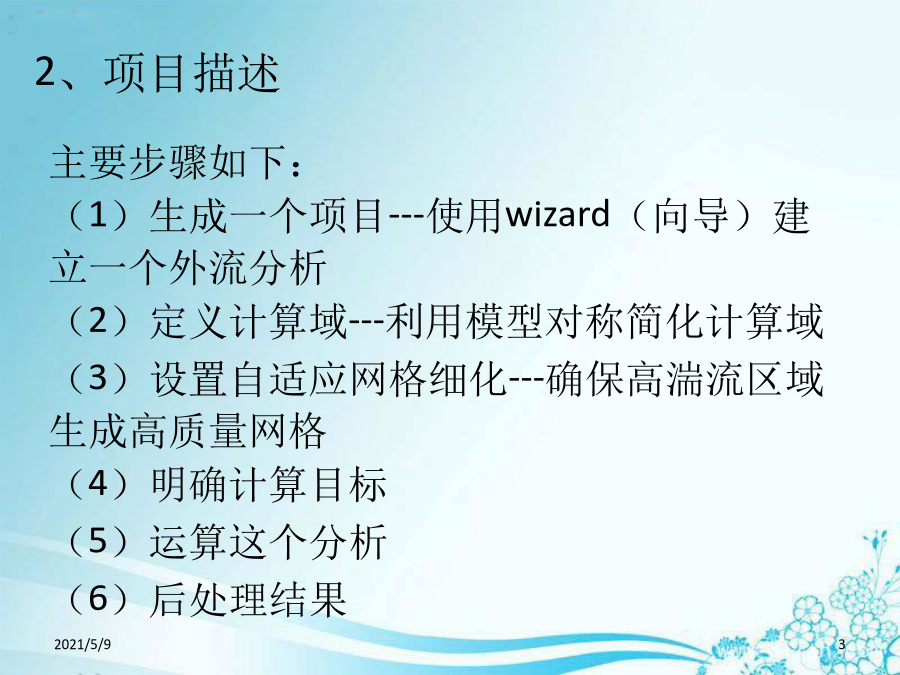

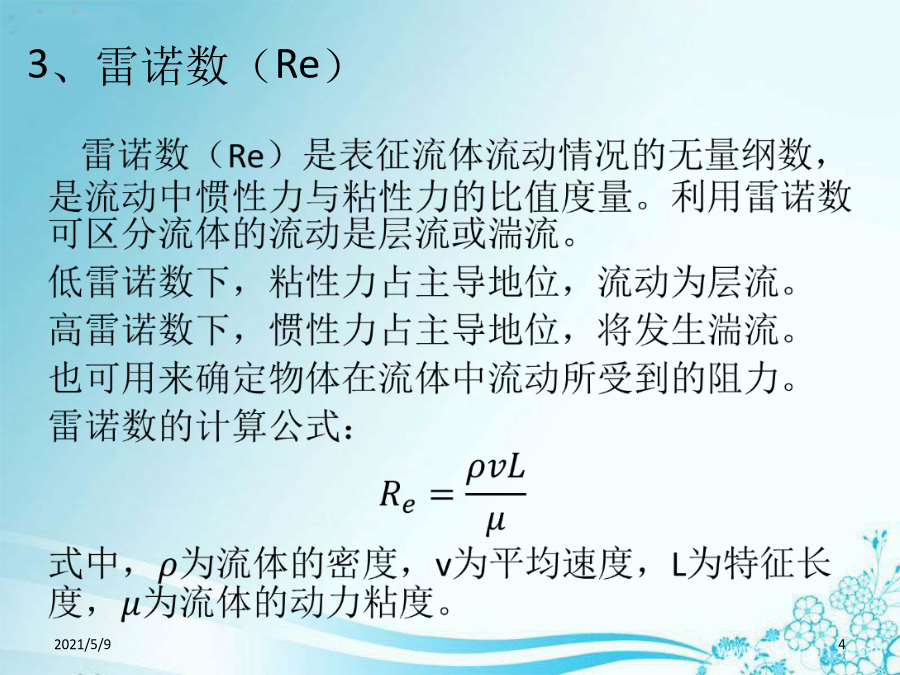

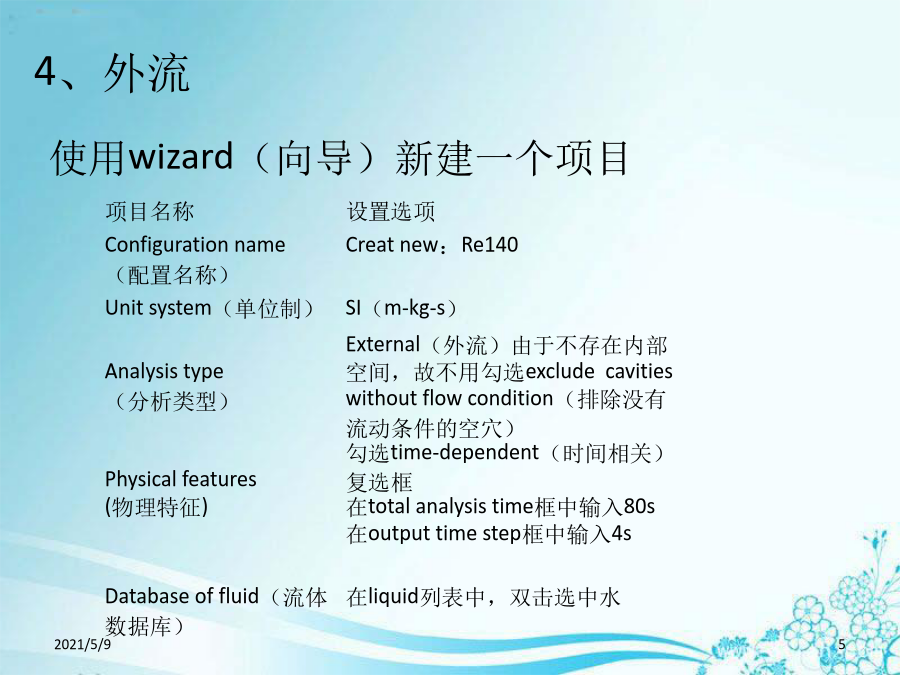

Solidworksflowsimulation外流瞬态分析示例1、实例分析：圆柱绕流2、项目描述3、雷诺数（Re）4、外流项目名称6、湍流强度8、二维流动9、计算域右键单击inputdata选择calculationcontroloption定义工程目标，右击goal选择insertglobalgoal（插入全局目标），在parameter中选择X-componentofforce，单击OK10、阻力方程插入方程式目标---右键单击goal选择insertequationgoal，在expression中输入公式：{GG力(X)1}*2*998.19/1.01241e-3^2*0.01/0.001/140^2，在dimensionality（量纲）中选择nounit（无单位）重命名方程式目标为Cd---特征方程，右击属性修改运算这个分析---右键单击Re140project并选择Run，确认选中loadresult（载入结果）和solve（求解）这个复选框，单击runRun之后的监控画面生成截面图解---右键单击result下的cutplot，选择insert，在display下面选择contour（轮廓）和vector，选择pressure并设定numberoflevel为110，单击OKX方向绕过圆柱体的速度场当雷诺数Re为140时：当取低雷诺数Re为40时，结果为：
