高标准水电安装施工工艺.ppt

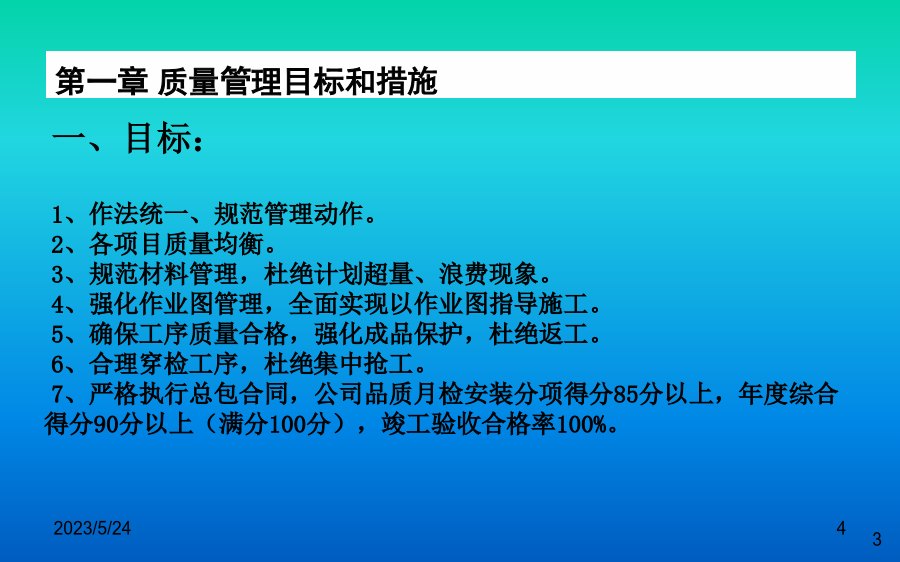

33二、品质要素关系1、深化图纸1、深化设计图纸2、编制施工方案3、绘制作业图施工界面作业图（反应各工序的施工界面及作业内容，为结算资料的重要组成部分）一次结构（混凝土）预埋作业图：预留孔洞点位图（固化位置、大小、标高）预埋成品线盒点位图（固化位置、线盒类别、标高）预留线盒点位图（固化位置、大小、深浅）预埋管线综合分布图（杜绝预埋管线超过2层的同点位交叉，便于结算工程量）线管压槽平面图（固化跟数、平面位置、压槽深度、压槽大小）二次结构（砌体）预埋作业图成品线盒及箱体点位图（固化位置、线盒类别、标高）。墙体线管预埋图（如为二次开槽，应注明槽宽、槽深）。厨房、卫生间各种功能点位图。安装作业图厨房卫生间安装走向图公区安装布线图特别强调：作业图必须清楚反应绕梁、绕墙、障碍转向等影响工程量而设计图不能反映的节点。4、5、6工序样板策划、交底、纠偏7、工序样板点评、固化施工工艺、工艺交底8、修正材料计划，材料领用管理9、大面积实施9、验收10、收方结算四、工程质量检查验收评定制度5、样板引路制度:标准层施工必须先确定样板,各方验收通过后进行在大面积施工公共卫生间应先做样板间,新型墙体开槽布管(暗埋电管和水管)前也要求先局部先开槽,确定材质和开槽工艺,避免因盲目施工造成对土建成品的破坏。安装停止点检查如下：1）防雷接地：基础防雷接地焊接；首层均压环焊接；屋顶层避雷网焊接。2）标准层首层预留预埋（线管和套管、洞口预留预埋）。3）室内二次预埋样板（线盒、箱体安装，砌体配管，穿墙套管安装）。4）给排水室内安装样板；水电安装交房样板。过程严格管理：样板带路、停止点检查重提高：组织学习、管理总结第二章预留预埋质量工艺标准4进入配电箱、屏的电线管路，排列应整齐，配电箱暗配的线管，埋设深度与砖墙砌体表面的距离不小于15～20mm；线管排列整齐、间距均匀（管与管之间间距≥10mm）、安装牢固；在距配电箱底壳150～200mm范围内设管卡，中间直线段管卡间的最大距离≤600mm；配管安装固定完成后，线槽部分做甩浆处理然后使用细石子素混凝土找补平整，然后挂钢丝网，钢丝网于线槽两边≥100mm。管入箱、盒应采用锁扣固定，应与管径相吻合，要求一管一孔，不得开长孔。铁制箱、盒严禁用电气焊开孔。两根以上管入箱、盒，要长短一致，间距均匀，排列整齐。管进盒、箱，一管一孔，先接端接头然后用内锁母固定在盒、箱上，在管孔上用顶帽型护口堵好管口，最后用泡沫塑料块堵好盒子口（堵盒子口的材料可采用现场现有柔软物件，如水泥纸袋等）。管路连接应使用套箍连接（包括端接头接管）。用小刷子沾配套供应的塑料管粘接剂，均匀涂抹在管外壁上，将管子插入套箍；管口应到位。粘接剂性能要求粘接后1min内不移位，粘性保持时间长，并具有防水性。线盒固定牢固、排列整齐、预留接口方向准确混凝土墙内箱、盒预埋工艺图片：线盒混凝土墙拆模后效果图片预埋线管地面成品保护工艺一预埋线管地面成品保护工艺二工艺质量管控要点二砌体墙内PVC管预埋C砖墙或砌体墙需开槽时，应先在槽两边弹线，然后使用专用切割机沿弹线切割后用快錾子把中间剔掉，严禁用錾子直接踢墙槽，避免用力猛剔，造成洞口或槽剔的过大、过宽，甚至影响土建结构质量。槽宽及槽深均以比管外径大20mm为宜。D现场文明施工及成品保护管路敷设完毕后注意成品保护，特别是在现浇混凝土结构施工中，电工配合土建施工关系密切，在合模和拆模时，应注意保护管路不要移位、砸扁或踩坏等现象出现。预留预埋阶段的泡沫及塑料带等垃圾必须清理干净;在混凝土板、加气板上剔洞时，注意不要剔断钢筋，剔洞时应先用钻打孔，再扩孔，不允许用大锤由上面砸孔洞。配合土建浇灌混凝土时，应派电工看护，以防管路移位或受机械损伤。墙体线管施工工艺大样图一墙体线管施工工艺大样图二墙体线管安装前检查墙体管、盒施工工艺一线槽修补砂浆填塞饱满，低于墙面5mm线盒安装后成品保护墙体线盒抹灰后成型图片对于现浇混凝土的结构，如墙、楼板应及时进行扫管，即随拆模随扫管这样能够及时发现堵管不通现象，便于处理因为在混凝土未终凝时，修补线管。对于砖混结构墙体，在抹灰前进行扫管，有问题时修改线管，便于土建修复；将布条的两端牢固地绑扎在带线上,两人来回拉动带线,将管内的浮锈、灰尘、泥水等杂物清除干净，经过扫管后确认线管畅通，及时穿好带线。穿带线用φ1.2～φ2.0mm的铁丝,头部弯成不封囗的圆圈,以防止在管内遇到管接头时被卡住,将带线穿入管路内,在管路的两端留有20cm的余量；如在管路较长或转弯时,可在结构施工敷设管路的同时将带线一并穿好并留有20cm的余量后,将两端的带线盘入盒内或缠绕在管头上固定好,防止被其他人员随便拉出；当穿带线受阻时,采用两端同时穿带线的办法,将两根带线的头部弯成半圆的形状,使两根带线同时搅动,使两端头相互钩绞在一起,然后将带线拉出，
