沥青路面设计规范2017-条文解读.ppt

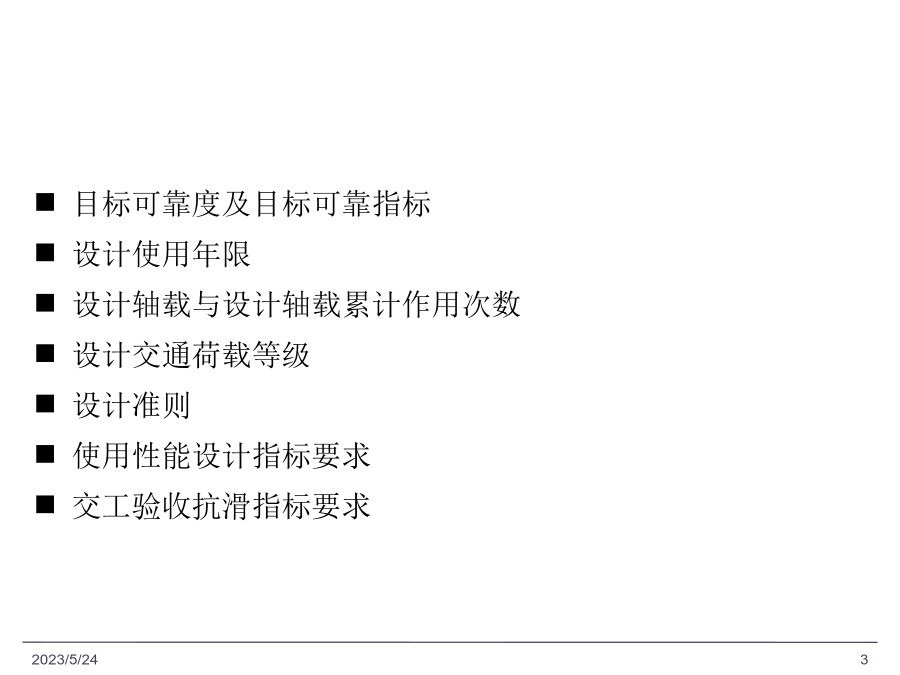

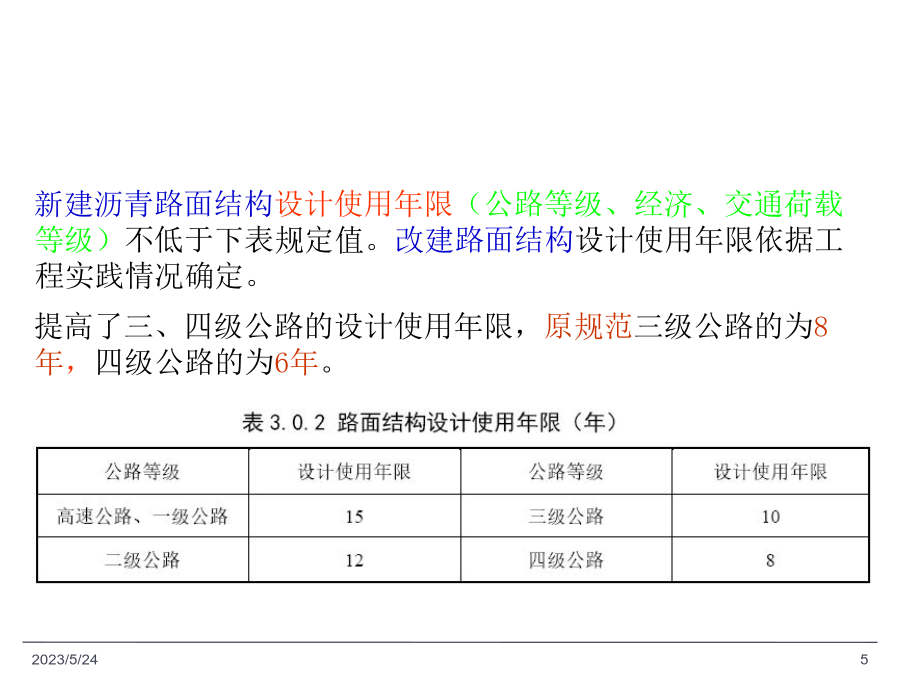

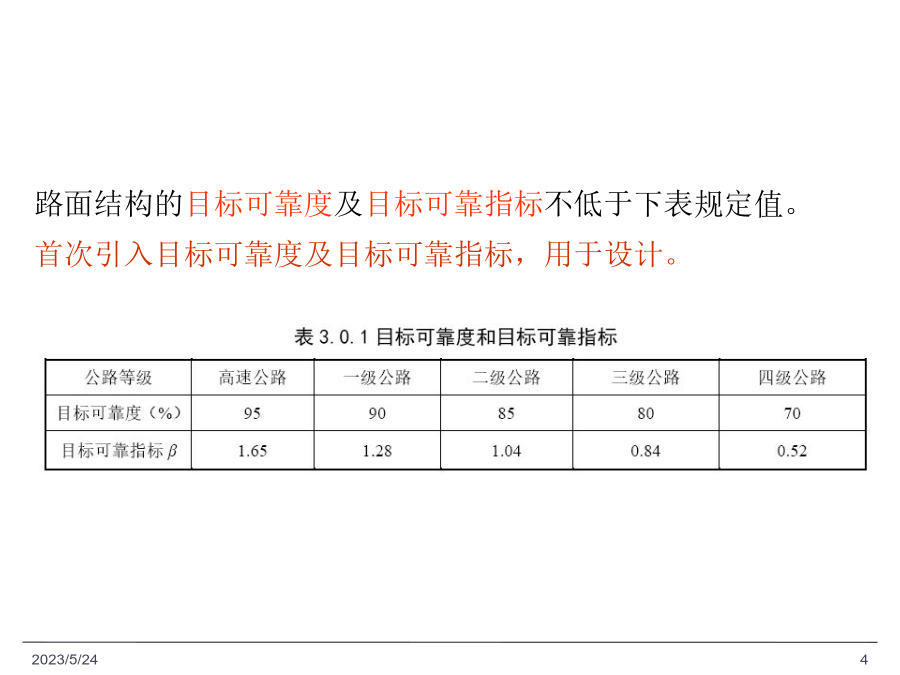

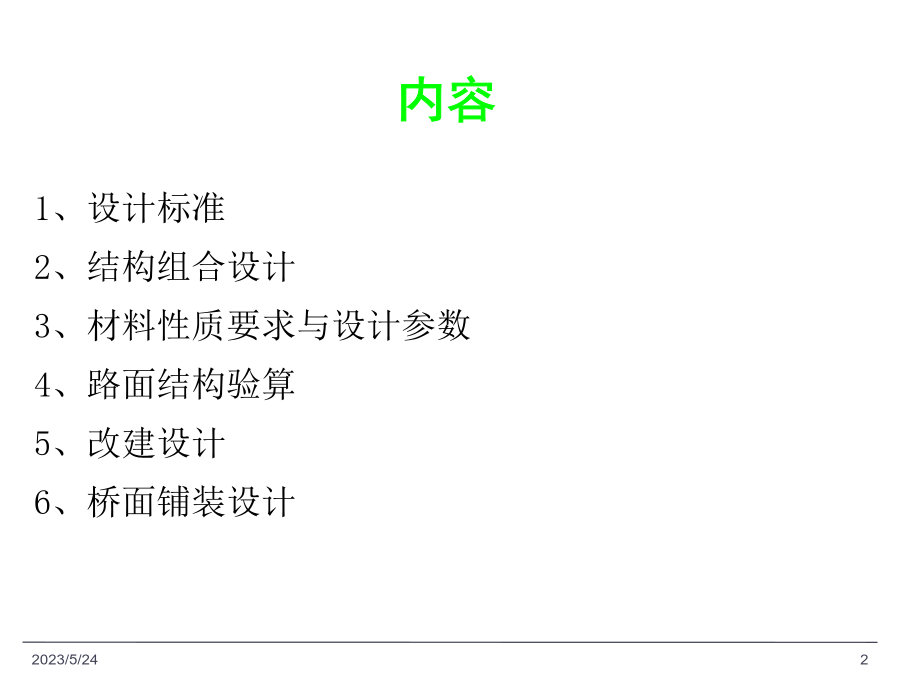

JTGD50-2017沥青路面设计规范1、设计标准2、结构组合设计3、材料性质要求与设计参数4、路面结构验算5、改建设计6、桥面铺装设计1设计标准路面结构的目标可靠度及目标可靠指标不低于下表规定值。首次引入目标可靠度及目标可靠指标，用于设计。设计使用年限设计轴载设计交通荷载等级设计准则使用性能设计指标要求2.永久变形量沥青混合料层的永久变形量不应大于按附录B.3计算的下表容许永久变形量。3.路基顶面竖向压应变不大于按附录B.4计算的容许值。4.沥青面层低温开裂指数按附录B.5计算的季节性冻土地区的沥青面层低温开裂指数不宜大于下表所列值。2结构组合设计一般规定路面结构层：面层、基层、底基层、功能层（如必要），其中，面层：表面层、中面层、下面层。垫层不属于路面结构层。使用年限内要求：面层没有疲劳结构破坏，表面功能可修复。层间结合：黏层、封层、透层。路面结构防水、排水：阻止降水渗入路面结构层。路面结构组合路面结构的选用：路基中湿或潮湿时：粒料底基层或粒料类垫层。多雨地区的无机结合料稳定类基层，水泥混凝土基层沥青路面：控制唧泥、脱空等水损坏。无机结合料稳定类基层的收缩开裂和路面反射裂缝控制措施：1抗裂性好的无机结合料稳定类基层2增加沥青层厚度，或在基层上设沥青碎石层或级配碎石层3在基层上设改性沥青应力吸收层或敷设土工合成材料初选各结构层厚度：选定结构组合，依据交通荷载等级，参照附录C选取。路基岩石或填石路基顶面：设置整平层（200~300mm）。路床要求：干燥或中湿状态，防止地表水或地下水侵入。基层和底基层2023/5/24再生沥青混合料和再生无机结合料稳定材料：可用于各交通荷载等级的基层和底基层。厂拌热再生沥青混合料：宜用于极重、特重和重交通荷载等级的基层。无机结合料稳定层与沥青层间：可设级配碎石、半开级配或开级配沥青碎石层。基层和底基层厚度：符合表4.4.5规定。沥青路面下水泥混凝土基层：符合现行《公路水泥混凝土路面设计规范》（JTGD40）的有关规定。面层面层材料类型选用：参照表4.5.2。对抗滑、排水或降噪有特殊要求的表面层：可采用开级配的沥青混合料。表面层下应设防水层。防水层：可采用改性乳化沥青或改性沥青。不同粒径沥青混合料层厚：符合表4.5.4规定。密级配沥青混合料和SMA的结构层厚度不小于集料公称最大粒径的2.5倍。开级配沥青混合料的结构层厚度不小于集料公称最大粒径的2.0倍。沥青贯入式碎石层厚度：40~80mm。乳化沥青贯入式路面的厚度：≤50mm。上拌下贯式路面的拌和厚度：≥25mm。沥青表处：可分为单层、双层和三层。单层表处厚度：10~15mm。双层表处厚度：15~25mm。三层表处厚度：25~30mm。功能层地下水位高，排水不良的路段，有裂隙水、泉眼等水文条件不良岩石挖方路段，基层和底基层为非粒料类材料时：可在基层和底基层与路床之间设置粒料层。粒料层应与路基边缘或与边沟下渗沟相连接。粒料层厚度：≥150mm。无机结合料稳定类或冷再生类材料结构层与沥青类结构层之间：宜设置封层。封层：单层沥青表面处治或稀浆封层。当设置改性沥青应力吸收层时，可不再设封层。沥青混合料层之间：应设黏层。黏层材料：乳化沥青、改性乳化沥青、道路石油沥青或改性沥青等。极重、特重、重交通荷载等级沥青路面的黏层：改性乳化沥青、道路石油沥青或改性沥青。水泥混凝土板与沥青面层之间的黏层：改性沥青。单层表面处治封层的结合料：改性沥青、道路石油沥青、乳化沥青。改性沥青应力吸收层：橡胶沥青。粒料类基层和无机结合料稳定类基层顶面：宜设透层。透层沥青：良好渗透性，可采用稀释沥青或乳化沥青。路肩路面排水3材料性质要求和设计参数一般规定路面结构层材料设计参数的确定：1水平一，室内试验实测确定。2水平二，利用已有经验关系式确定。3水平三，参照典型数值确定。高速公路和一级公路的施工图设计阶段，宜用水平一；其他设计阶段，可采用水平二或水平三；二级及二级以下公路，可采用水平二或水平三。路基粒料类材料级配碎石或天然砾石基层的CBR取值要求：基层、底基层粒料公称最大粒径要求：填隙碎石公称最大粒径要求：防冻层砾石、碎石材料的公称最大粒径要求：级配碎石、级配砾石中0.075mm颗粒含量要求：粒料层回弹模量计算及压实度要求：粒料基准回弹模量确定：2023/5/24无机结合料稳定类材料水泥稳定类材料水泥剂量要求：贫混凝土材料要求：无机结合料稳定类材料7d无侧限抗压强度要求：2023/5/24无机结合料稳定类材料弯拉强度和弹性模量确定：2023/5/24无机结合料稳定类结构层验算时弹性模量修正：冻土地区，高速和一级路石灰粉煤灰类基层抗冻性能试验：沥青结合料类材料重交通等级以上公路、气候严酷地区公路，以及连续长陡坡路段，中面层和表面层要求：开级配沥青混合料表面层要求：沥青混合料、沥青碎石的
