电路出故障了.ppt

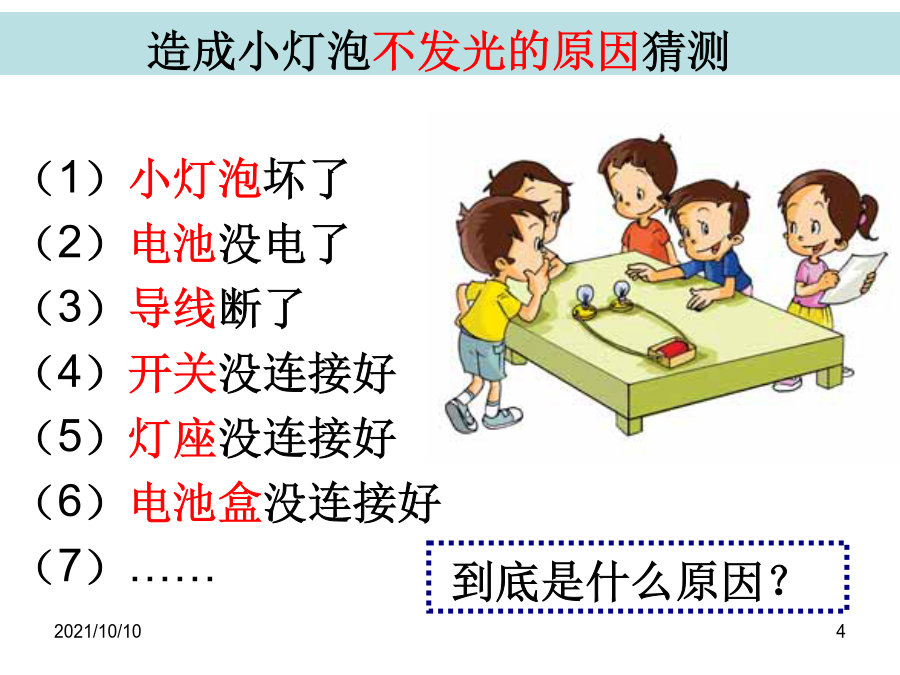

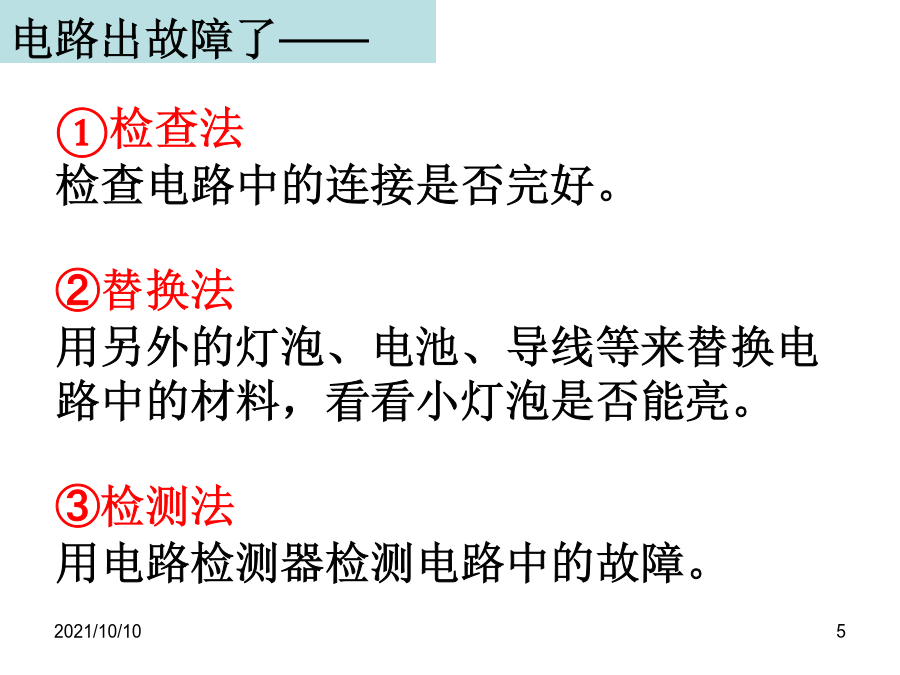

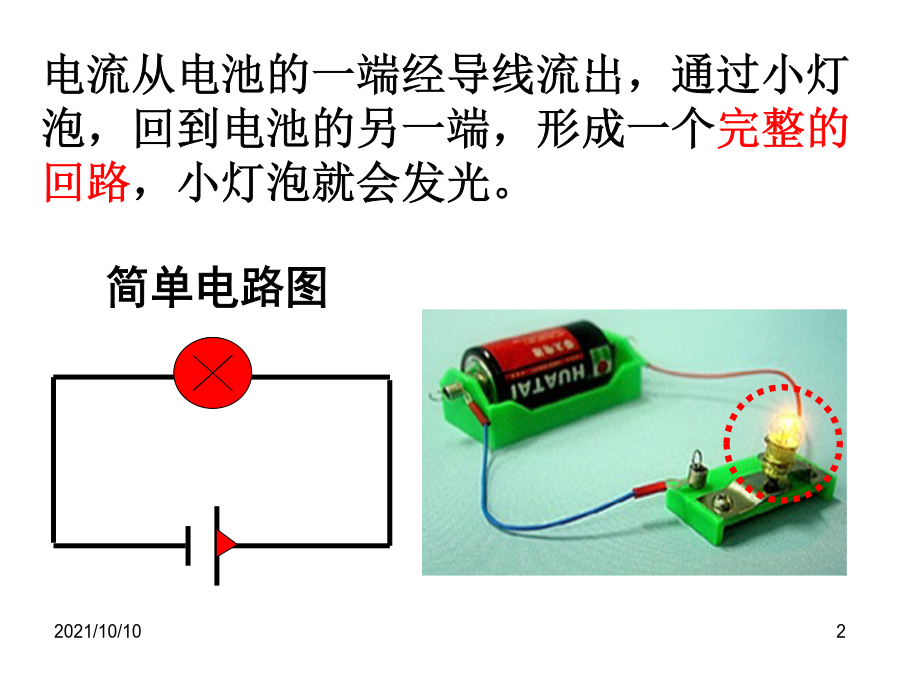

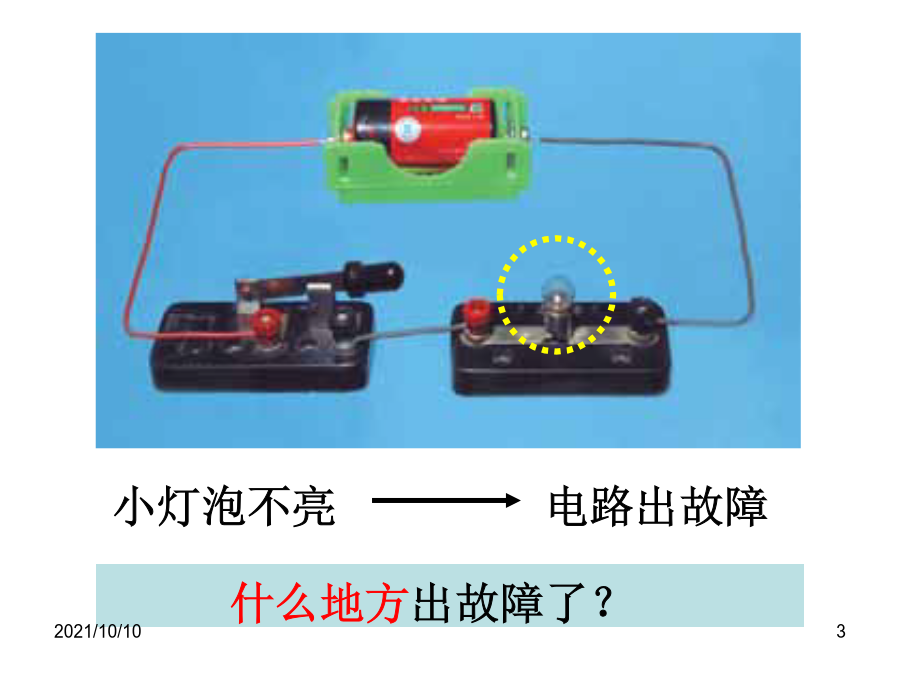

教科版四年级下册单元第4课电流从电池的一端经导线流出，通过小灯泡，回到电池的另一端，形成一个完整的回路，小灯泡就会发光。小灯泡不亮造成小灯泡不发光的原因猜测①检查法检查电路中的连接是否完好。②替换法用另外的灯泡、电池、导线等来替换电路中的材料，看看小灯泡是否能亮。③检测法用电路检测器检测电路中的故障。做一个电路检测器做一个电路检测器电路检测器的检测步骤——1.检测前先切断电路电源。2.把电路检测器的两个检测头相互碰一下，看看灯泡是否发光。3.把需检测的电路元件两个连接点用检测头连接，看灯泡是不是发光。4.第二次检测（重复2、3两个步骤）被检测的物体检测之后：排除故障，让电路中的小灯泡亮起来。严重警告：不能用电路检测器检测家用220V的电器电路！1.下图中，用电路检测器检测小灯泡的连接方式，正确的是（）3.在用电路检测器检测故障电路时，下列做法不妥当的是（）A先检查电池、导线、灯座、灯泡等元件是否连接上，再使用电路检测器检测B检测前，先把故障电路中的干电池从电池盒中取出C将电路中的灯泡、干电池、导线等元件逐个拆除检测
