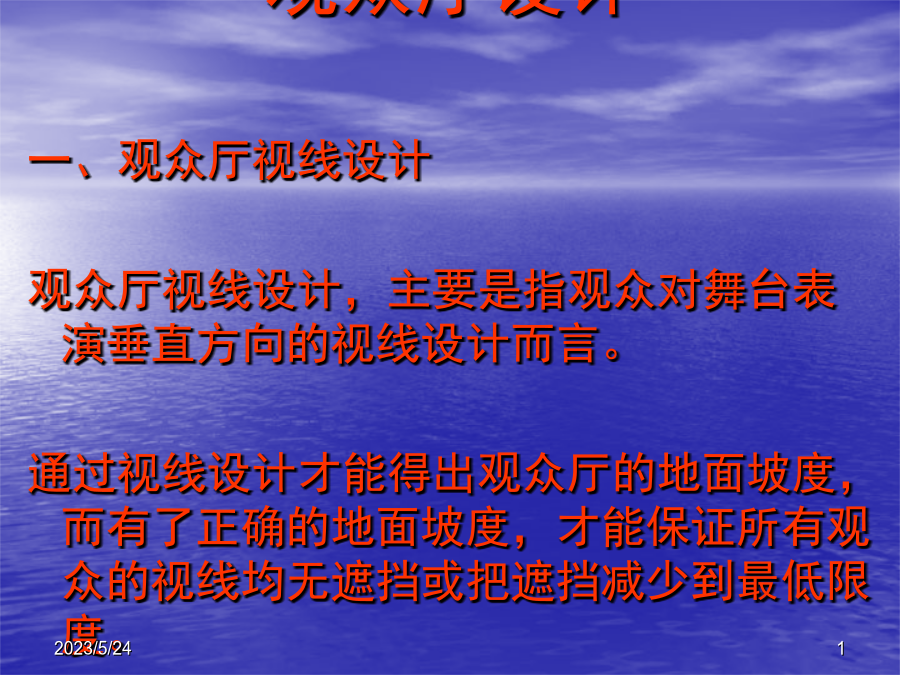

观众厅视线设计.ppt

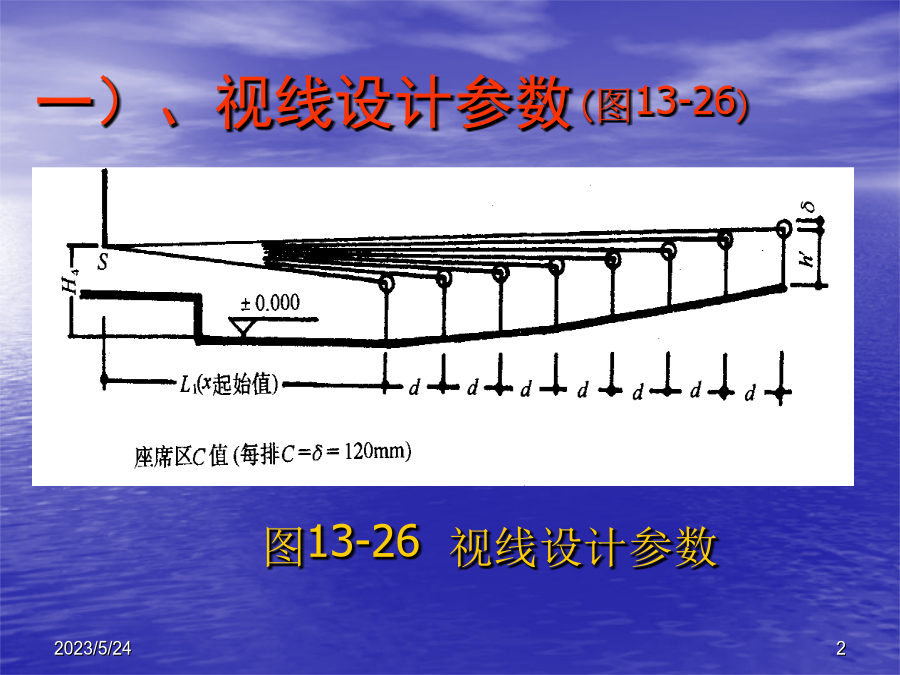

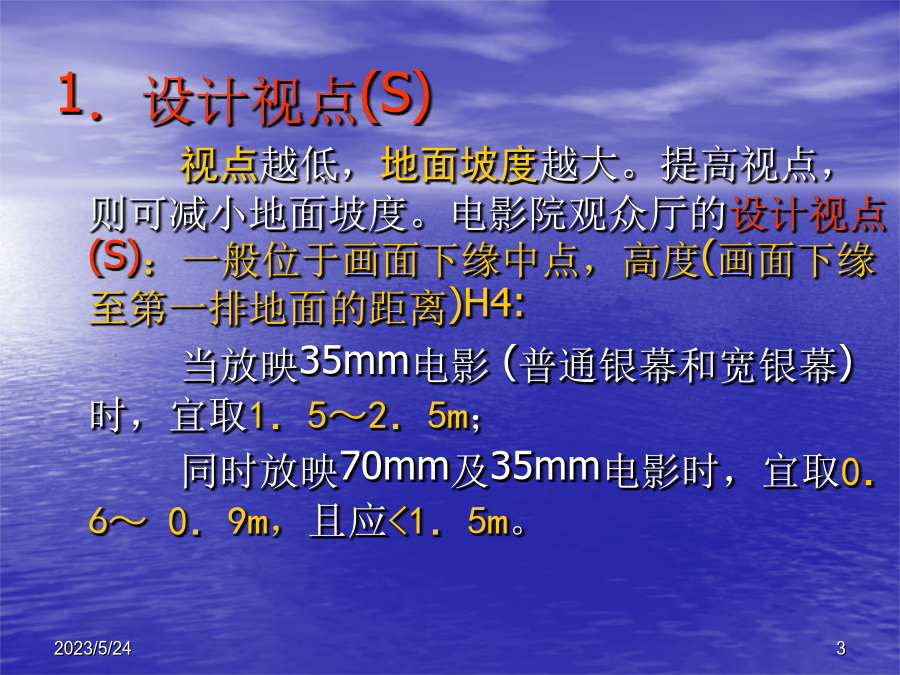

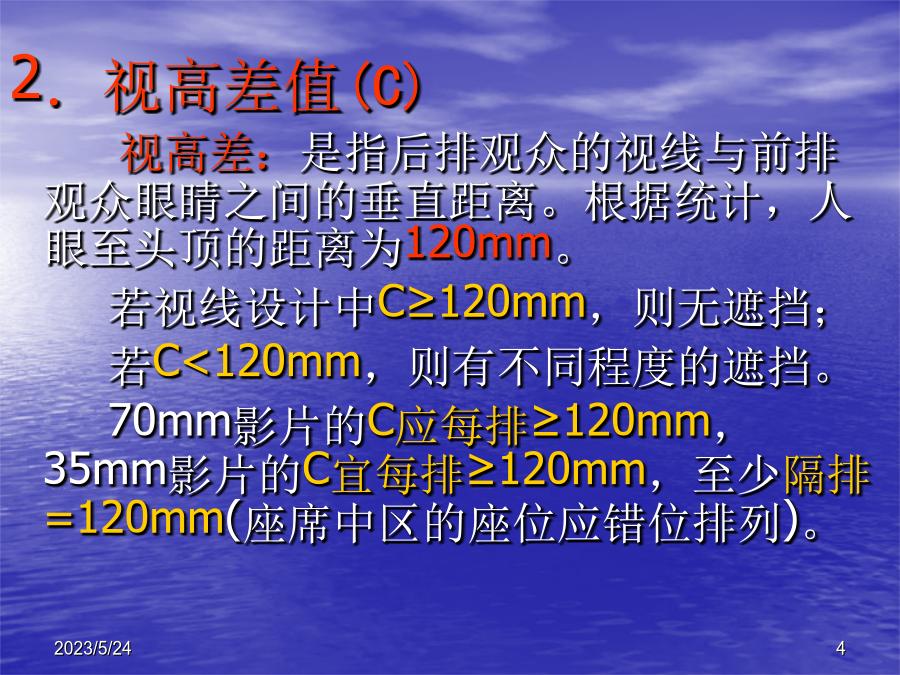

观众厅设计一）、视线设计参数(图13-26)1．设计视点(S)视点越低，地面坡度越大。提高视点，则可减小地面坡度。电影院观众厅的设计视点(S)：一般位于画面下缘中点，高度(画面下缘至第一排地面的距离)H4:当放映35mm电影(普通银幕和宽银幕)时，宜取1．5～2．5m；同时放映70mm及35mm电影时，宜取0．6～0．9m，且应<1．5m。2．视高差值(C)视高差：是指后排观众的视线与前排观众眼睛之间的垂直距离。根据统计，人眼至头顶的距离为120mm。若视线设计中C≥120mm，则无遮挡；若C<120mm，则有不同程度的遮挡。70mm影片的C应每排≥120mm，35mm影片的C宜每排≥120mm，至少隔排=120mm(座席中区的座位应错位排列)。3．最小视距(L1)4．排距(d)排距小，则地坪升起大；反之，则升起小。通常可取d=0.75～1.00m.5．地面至坐着的观众眼高(hˊ)按座椅高为0．4m，人眼至地面的高度约为1．11～1．18m，通常取hˊ=1.15m。二）、视线设计方法观众厅地坪坡度的设计，有多种视线设计方法。现将常用方法介绍如下，设计时可根据具体情况，适当选择。需要注意，当地面坡度>1／8时(或放宽至1／6)应作阶梯，走道坡度>1／10应防滑。1．图解法(图13-27)使用不小于1／50的比例将H4、S、L1、hˊ、d画在纸上，以hˊ的顶端为圆心，画一个半径等于C的小圆，再从S点画一直线与小圆上部(头顶高度)相切，并延长至下一个所求点，与该点的垂线相交，从交点往下量hˊ高，即为该点的地面位置。以后各点依此类推。遇到横过道处，该升起段的长度应增加该横过道的宽度。设计时，常将首排地面定为基线(±0．000)，各点标高可用比例尺量出，再修正为厘米(cm)以上的整数，以便施工。当C值为隔排0．12m时，隔排排距为2d，横走道也可简化为2d。2．数解法数解法是根据相似三角形原理，用计算的方法求得影院观众厅地坪坡度。从(图13-28)中我们可以得出如下计算式：Yˊ=Xˊ(Y+C)／XD=Yˊ一YH=ΣD式中X、Y——任一排观众眼睛座标(m)；Xˊ、Yˊ，——其后一排(或二排)观众眼睛座标(m)；C——视高差(m)；D——上述前后排观众眼睛的高差(m)；H——各排地面标高(m)。注：①此式对于—Y或Y，d或2d以及池座、楼座均适用。②因眼睛高差曲线与脚下高差曲线一致，故D的逐排累计即为各排地面标高。在实际应用中，也可将总排数划分为若干组，每组排数根据需要而定。现分别举例如下。例1.设视点S高2m，视高差C每排0．12m，排距0．85m，最小视距Ll即X座标为10．5m，此处眼的—Y座标为(-2+眼高1．15)=－0．85m，按下表计算:例2.某观众厅共21排，排距0．9m，L1=6m，视高差C=0．12m／每排，视点高S=2．65m，首排观众眼的—Y座标为(—2．65+眼高1．15)=—1．50m，按下表计算。本例将观众厅共分为0～Ⅳ组，其中0组为1排，Ⅱ～Ⅳ组均为5排，其排距为5ⅹ0．9m=4．50m。二、观众席位设计观众席位设计方案，应在研究观众厅的平面形式和功能关系的同时加以研究。一)、席位设计原则影剧院的席位设计应遵循下述原则：(1)根据观众观看的视觉质量要求，全部座位都应布置在容许界限范围内，并争取优良席位的百分比能达到最高限。(2)根据席位质量分级原则和有关规范的要求，纵、横过道宜布置在视觉质量较差的范围内。(3)合理布置出、入口及纵横过道，并保证足够的通行宽度，使观众入场就座和疏散简捷、不迂回曲折，并避免观众人流混乱交叉。(4)席位设计中的座椅排列方式应符合有关防火及保安规定的要求。二)、席位排列法席位排列一般都采用几何作图来完成，通常有三种基本形式，直线形排列法、弧形排列法、折线形排列法。见图13—29.1．直线形排列法施工简便，缺点是：席位中同一排两侧观众比中间观众距视中心的视距要远，且同一排边座观众的水平视角比中轴线上观众的水平视角要小；边座观众如要正对视中心必须侧身而坐，舒适度差。因此，它一般适用于小型观众厅。2．弧形排列法它是按选定的曲率中心和排距，把各排座位逐一排列在不同半径的同心圆上。圆心位置可参看图13-26所示。此法适用于各种平面形式。弧形排列的优点是：各排观众都正对视中心，且同排中观众的视距基本一致。该法所形成的座席形式整齐、优美。它的缺点是：施工要求高，并较麻烦；座席按弧形和错位排列的结果，会损失一定的有效面积(约占观众厅有效面积的2％--3．5％)。3．折线形排列法它改善了直线形的缺陷，并具有弧形排列法的优点。适用于各种平面的观众厅。在影剧院中一般采用双折线形排列，即将中部席位平行台口排列，席位两侧的边座区倾斜于台口布置。构成各排的折线形式，应处在(或接近于)按弧形排列时所作最佳弧线的弦
