7、防水工程0.ppt

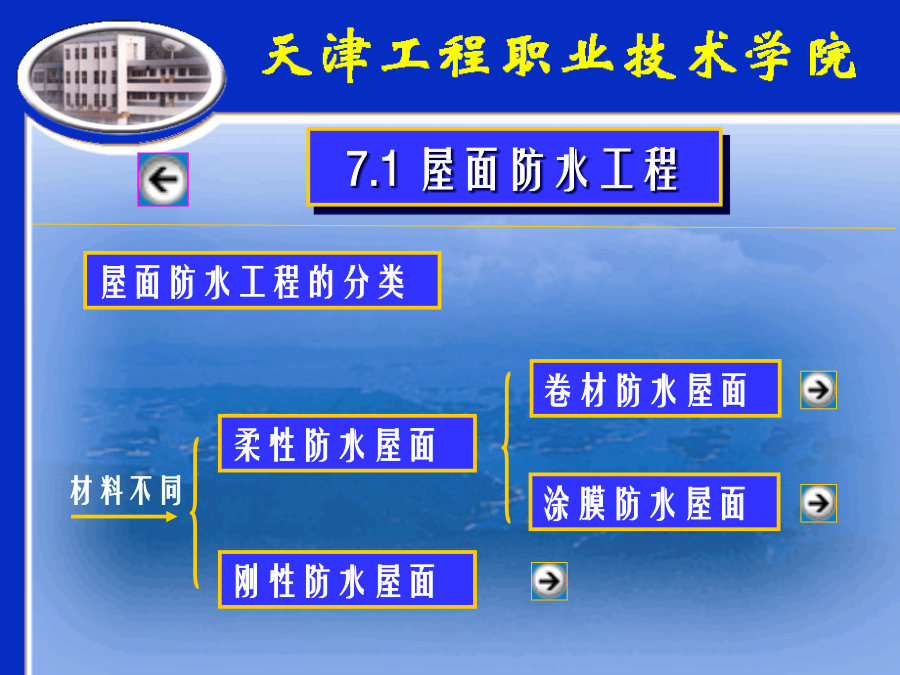

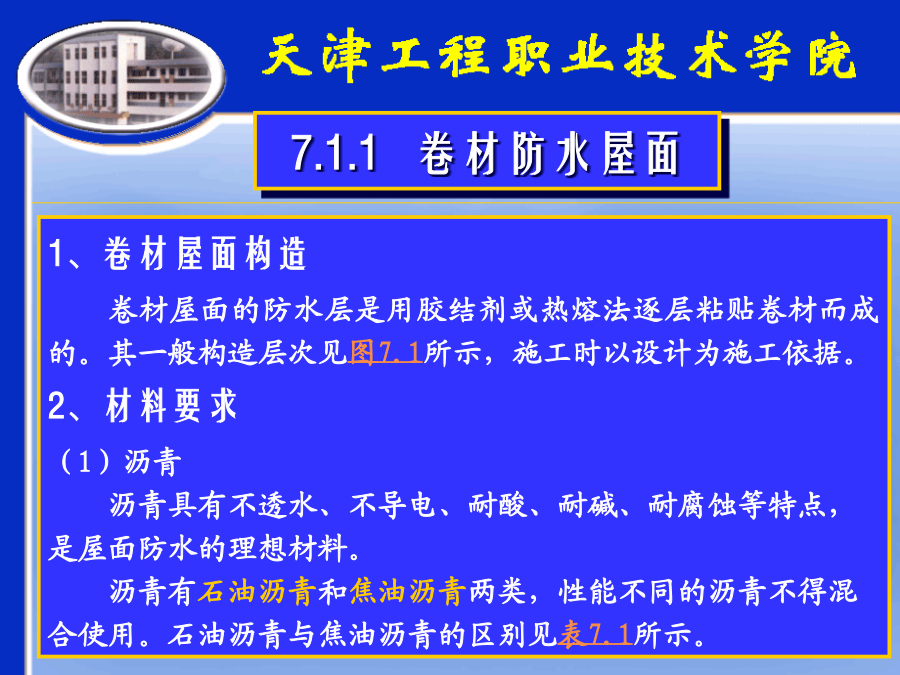

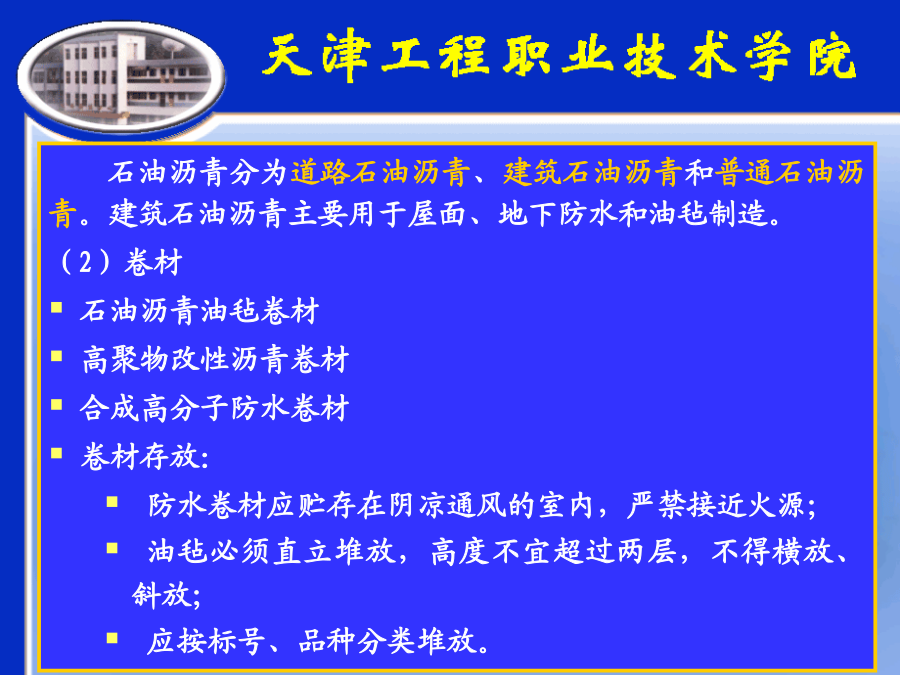

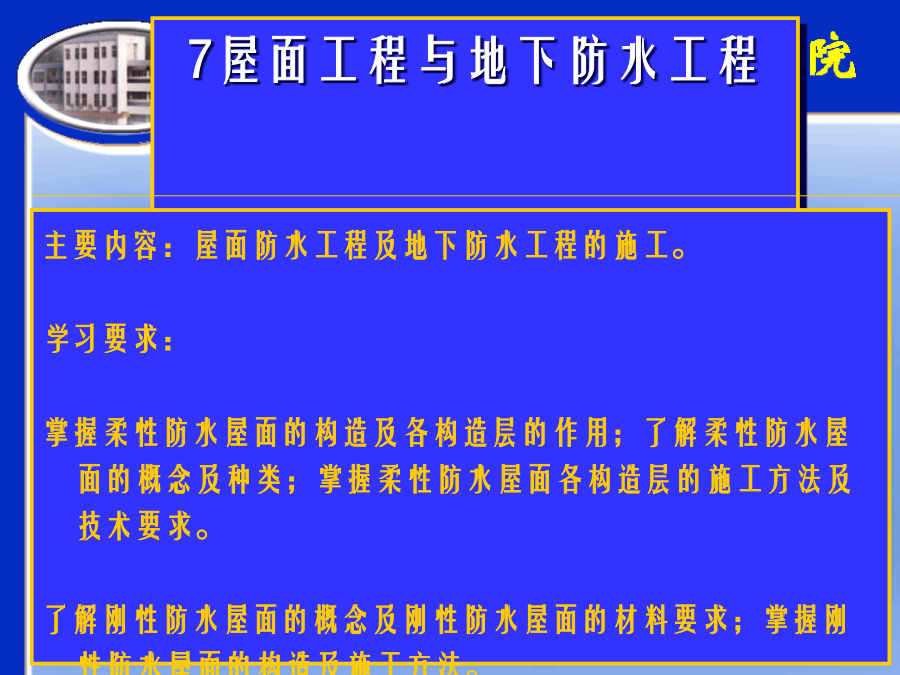

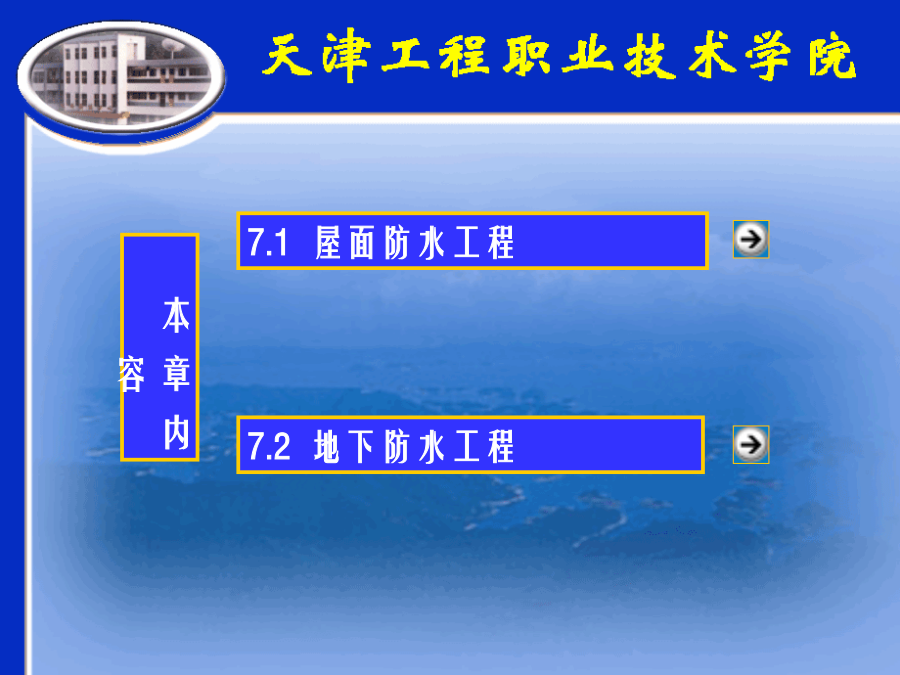

7屋面工程与地下防水工程7.1屋面防水工程柔性防水屋面7.1.1卷材防水屋面石油沥青分为道路石油沥青、建筑石油沥青和普通石油沥青。建筑石油沥青主要用于屋面、地下防水和油毡制造。（2）卷材石油沥青油毡卷材高聚物改性沥青卷材合成高分子防水卷材卷材存放：防水卷材应贮存在阴凉通风的室内，严禁接近火源；油毡必须直立堆放，高度不宜超过两层，不得横放、斜放；应按标号、品种分类堆放。3、卷材防水施工屋面结构层一般采用钢筋混凝土结构，分为装配式钢筋混凝土板和整体现浇细石混凝土板。基层采用装配式钢筋混凝土板时，要求板安置平稳，板端缝要密封处理，板端、板的侧缝应用细石混凝土灌缝密实，其强度等级不应低于C20。板缝经调节后宽度仍大于40mm以上时，应在板下设吊模补放构造钢筋后，再浇细石混凝土。2）找平层施工（1）水泥砂浆找平层和细石混凝土找平层厚度要求：与基层结构形式有关。水泥砂浆找平层，基层是整体混凝土时，找平层的厚度为15～20mm；基层是整体或板状材料保温层时，找平层的厚度为20～25mm；基层是装配式混凝土板，松散材料作保温层时，找平层的厚度为20～30mm。细石混凝土找平层，基层是松散材料保温层时，找平层的厚度为30～35mm。技术要求：屋面板等基层应安装牢固，不得有松动现象。（2）沥青砂浆找平层厚度要求：与基层结构形式有关。基层是整体混凝土时，找平层的厚度为15～20mm；基层是装配式混凝土板，整体或板状材料保温层时，找平层的厚度为20～25mm。技术要求：屋面板等基层应安装牢固，不得有松动之处，屋面应平整，清扫干净，沥青和砂的质量比为1∶8。沥青砂浆施工时要严格控制温度，见表7.2所示。强制性条文：“保温层的含水率必须符合设计要求。”保温层可分为松散材料保温层、板状保温层及整体现浇保温层三种。松散材料保温层的施工要求：基层应平整、干燥、干净；含水率应符合设计的要求；松散保温材料应分层铺设并压实，压实的程度与厚度应经试验确定；保温层材料施工完毕后，应及时进行找平层和防水层的施工；雨季施工时，保温层应采取遮盖措施。板状保温层的施工要求：基层应平整、干燥、干净；板状保温材料应紧靠在需保温的基层表面上，并应铺平垫稳；分层铺设的板块上下层接缝应相互错开，板间缝隙应采用同类材料填密实；粘贴的板状保温材料应贴严、粘牢。整体现浇保温层的施工要求：沥青膨胀蛭石、沥青膨胀珍珠岩宜用机械搅拌，并应色泽一致无沥青团；压实程度根据试验确定，其厚度应符合设计要求，表面应平整；硬质聚氨酯泡沫塑料应按配合比准确计量，发泡厚度均匀一致。强制性条文：“卷材防水层不得有渗漏或积水现象。”卷材防水层应采用沥青防水卷材、高聚物改性沥青防水卷材或合成高分子防水卷材。防水层施工前，应将油毡上滑石粉或云母粉刷干净，以增加油毡与沥青胶的粘结能力，并随时做好防火安全工作。（1）沥青冷底子油冷底子油为石油沥青加溶剂溶解而成。第一种方法：将沥青加热熔化，使其脱水不再起泡为止。再将熔好的沥青倒入桶中冷却，待达到110～140°C时，将沥青成细流状慢慢注入一定量的溶剂中，并不停地搅拌，直至沥青完全加完、溶解均匀为止。第二种方法：与上述方法一样将熔化沥青倒入桶或壶中，待冷却至110～140°C后，将溶剂按配合比要求分批注入沥青熔液中，边加边不停地搅拌，直至加完、溶解均匀为止。（2）沥青胶结材料用一种或两种标号的沥青按一定配合比熔合，经熬制脱水后，可作为胶结材料。为了提高沥青的耐热度、韧性、粘结力和抗老化性能，可在熔化后的沥青中掺入10%～15%的粉状填充材料，配制成沥青胶结材料。填充材料普遍采用石灰石粉、白云石粉、滑石粉、云母粉等。（4）卷材铺贴的一般要求①卷材防水层施工应在屋面其他工程全部完工后进行。②铺贴多跨和有高低跨的房屋时，应按先高后低、先远后近的顺序进行。③在一个单跨房屋铺贴时，先铺贴排水比较集中的部位，按标高由低到高铺贴，坡与立面的卷材应由下向上铺贴，使卷材按流水方向搭接。（4）卷材铺贴的一般要求④铺贴方向一般视屋面坡度而定，当坡度在3%以内时，卷材宜平行于屋脊方向铺贴；坡度在3%～15%时，卷材可根据当地情况决定平行或垂直于屋脊方向铺贴，以免卷材溜滑。⑤卷材平行于屋脊方向铺贴时，长边搭接不小于70mm；短边搭接，平屋面不应小于100mm，坡屋面不小于150mm，相邻两幅卷材短边接缝应错开不小于500mm；上下两层卷材应错开1/3或1/2幅度，见图7.2所示。（4）卷材铺贴的一般要求⑥平行于屋脊的搭接缝，应顺流水方向搭接；垂直屋脊的搭接缝应顺主导风向搭接，见图7.3所示。⑦上下两层卷材不得相互垂直铺贴。⑧坡度超过25%的拱形屋面和天窗下的坡面上，应尽量避免短边搭接，如必须短边搭接时，搭接处应采取防止卷材下滑的措施。（5）沥青胶的浇涂沥青胶可用浇油法或涂刷法施工，浇涂的宽度要略
