燃气工程施工质量通病.ppt

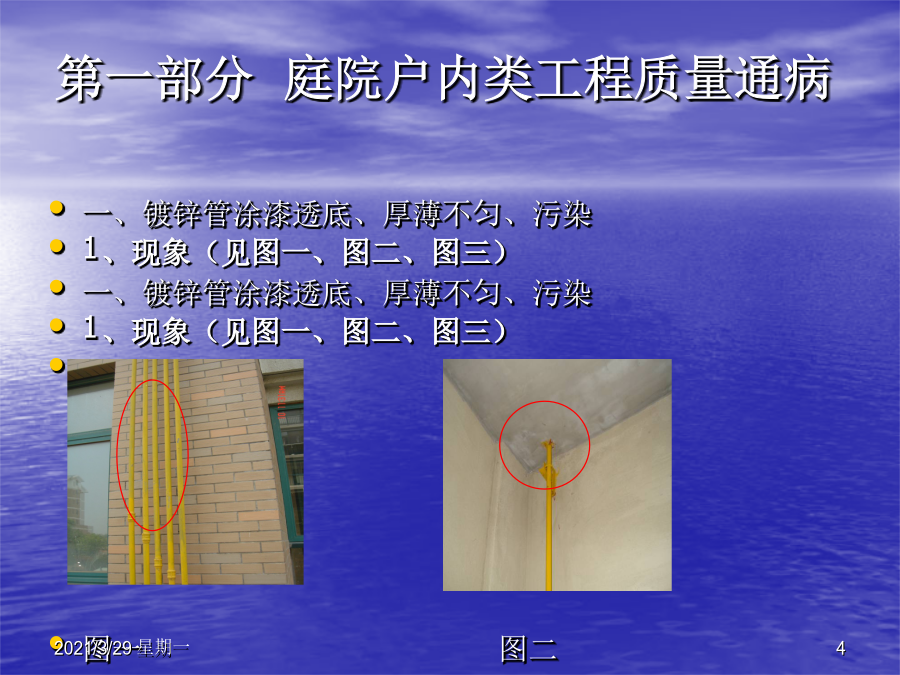

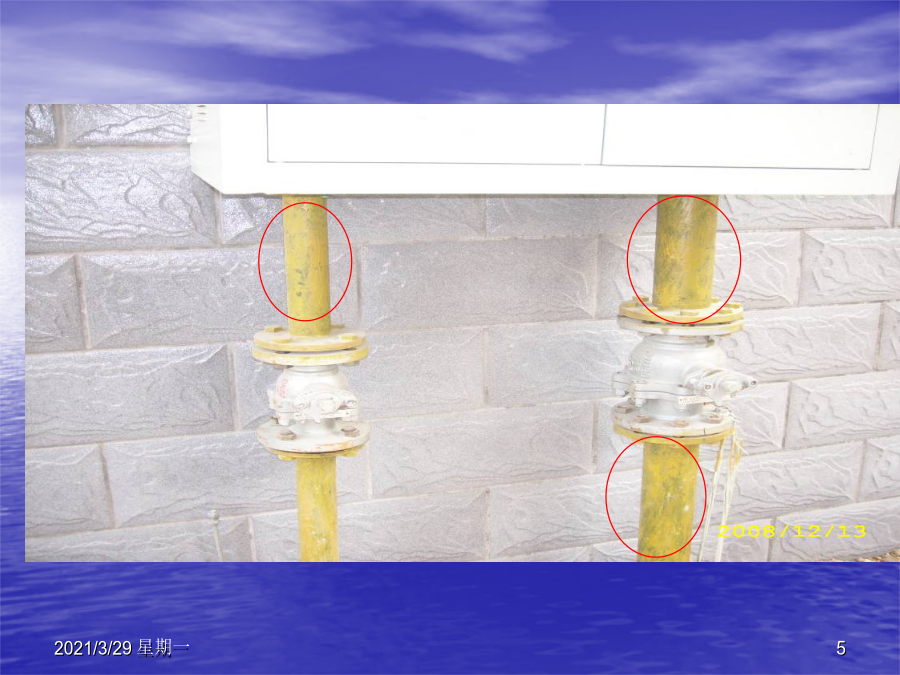

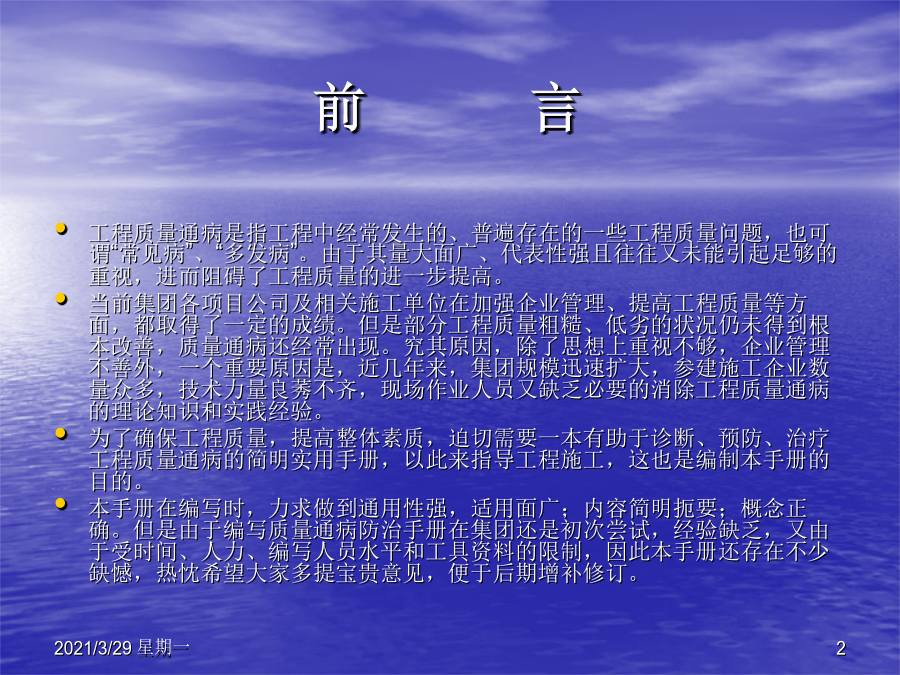

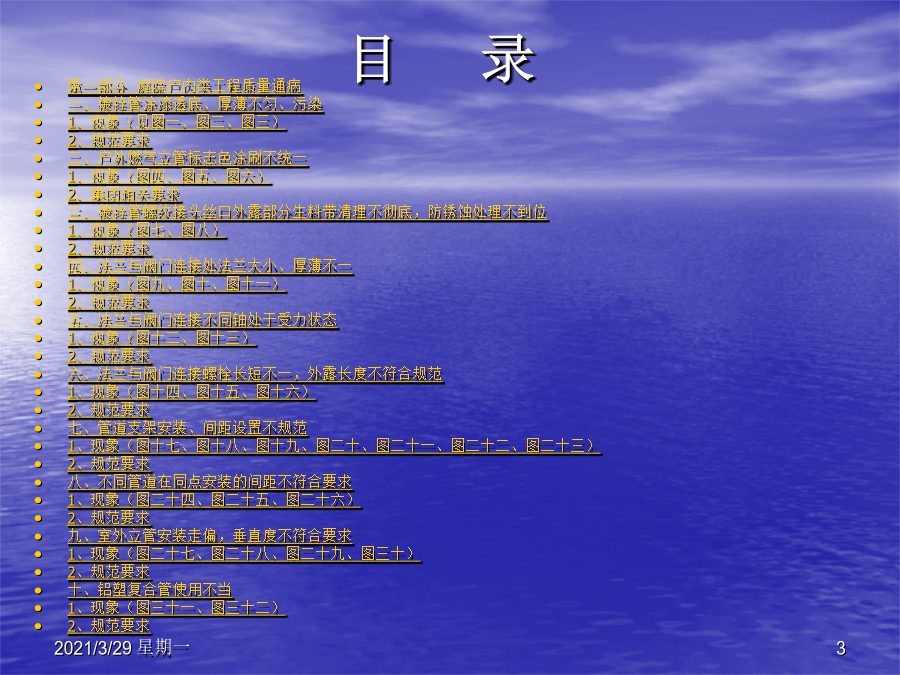

燃气工程质量通病整治前言目录第一部分庭院户内类工程质量通病2、规范要求《城镇燃气室内工程施工及验收规范》CJJ94—20085.2.12条管道和金属支架涂漆的检验应符合下列规定：油漆种类和涂刷遍数符合设计文件的要求；附着良好，无脱皮、起泡和漏涂，漆膜厚度均匀，色泽一致，无流淌及污染现象；二、户外燃气立管标志色涂刷不统2、公司相关要求北京中燃伟业燃气有限公司规范户外燃气立管涂漆管理的通知户外燃气立管为热浸镀锌钢管的采用涂刷黄色标志环或黄色粘胶带的形式，带宽100mm，环绕管道涂刷或粘贴。涂刷位置为自建筑标高±0.0向上，＋3.0米处设置一道，＋6.0米处设置一道。新建工程安装前镀锌层有破坏的，应及时补刷银粉；采用丝接方式的，丝口外露部分应涂刷银粉；在用的立管如有镀锌层破损应当及时补刷银粉。户外燃气立管采用焊接钢管或无缝钢管的，遵循《城镇燃气输配工程施工及验收规范》CJJ33-2005规范规定进行施工，涂漆操作要求为涂刷防锈漆两道，黄色面漆两道。CJJ94-20035.2.4镀锌碳素钢管和管件的镀锌层破损处和螺纹露出部分防腐良好；接口处无外露密封材料三、镀锌管螺纹接头丝口外露部分生料带清理不彻底，防锈蚀处理不到位2、规范要求《城镇燃气室内工程施工及验收规范》CJJ94-20094.3.19（4、5、6）螺纹连接应符合下列规定：管道螺纹接头宜采用聚四氟乙烯胶带做密封材料，当输送湿燃气时，可采用油麻丝密封材料或螺纹密封胶；拧紧管件时，不应将密封材料挤入管道内，拧紧后应将外露的密封材料清除干净；管件拧紧后，外露螺纹宜为1～3扣，钢制外露螺纹应进行防锈处理四、法兰与阀门连接处法兰大小、厚薄不一2、规范要求CJJ94-20094.3.18（3、4、6）法兰连接应符合国家现行标准的有关规定，并应符合下列规定：法兰连接应与管道同心，法兰螺孔应对正，管道与设备、阀门的法兰端面应平行，不得用螺栓强力对口；CJJ33-20055.3.1（1、）法兰在安装前应进行外观检查，并应符合下列要求：1）、法兰的工程压力应符合设计要求；CJJ33-20055.3.5（1、2）法兰应在自由状态下安装连接，并应符合下列要求：1）、法兰连接时应保持平行，其偏差不的大于法兰外径的1.5‰，且不得大于2㎜，不得采用紧螺栓的方法消除偏斜。2）、法兰连接应保持同一轴线，其螺孔中心偏差不宜超过孔径的5%，并应保证螺栓自由穿入。五、法兰与阀门连接不同轴处于受力状态、规范要求CJJ33-20055.3.1（1、）法兰在安装前应进行外观检查，并应符合下列要求：1）、法兰的工程压力应符合设计要求；CJJ33-20055.3.5（1、2）法兰应在自由状态下安装连接，并应符合下列要求：1）、法兰连接时应保持平行，其偏差不的大于法兰外径的1.5‰，且不得大于2㎜，不得采用紧螺栓的方法消除偏斜。2）、法兰连接应保持同一轴线，其螺孔中心偏差不宜超过孔径的5%，并应保证螺栓自由穿入。六、法兰与阀门连接螺栓长短不一，外露长度不符合规范2、规范要求CJJ94-20094.3.18（3、4、6）法兰连接应符合国家现行标准的有关规定，并应符合下列规定：法兰垫片尺寸应与法兰密封面相匹配，垫片安装应端正，在一个密封面中严禁使用2个或2个以上的法兰垫片；当设计文件对法兰垫片无明确要求时，宜采用聚四氟乙烯垫片或耐油石棉橡胶垫片，使用前宜将耐油石棉橡胶垫片用机油浸泡；应使用同一规格的螺栓，安装方向应一致，螺母紧固应对称、均匀；螺母紧固后螺栓的外露螺纹宜为1～3扣，并应进行防锈处理；七、管道支架安装、间距设置不规范2、规范要求CJJ94-2009《城镇燃气室内工程施工及验收规范》4.3.27管道支架、托架、吊架、管卡(以下简称“支架”)的安装应符合下列要求：1管道的支架应安装稳定、牢固，支架位置不得影响管道的安装、检修与维护；2每个楼层的立管至少应设支架1处；6水平管道转弯处应在以下范围内设置固定托架或管卡座：1)钢质管道不应大于1.0m；7支架的结构形式应符合设计要求，排列整齐，支架与管道接触紧密，支架安装牢固，固定支架应使用金属材料；8当管道与支架为不同种类的材质时，二者之间应采用绝缘性能良好的材料进行隔离或采用与管道材料相同的材料进行隔离；隔离薄壁不锈钢管道所使用的非金属材料，其氯离子含量不应大于50×10-6。9支架的涂漆应符合设计要求。CJJ94-2003《城镇燃气室内工程施工及验收规范》2.2.14燃气管道垂直交叉敷设时，大管应置于小管外侧；燃气管道与其他管道平行、交叉敷设时，应保持一定的间距，其间距应符合现行标准GB50028。2.2.15燃气管道的支承不得设在管件、焊口、螺纹连接口处；立管宜以管卡固定，水平管道转弯处2m以内设固定拖架不应少于一处；八、不同管道在同点安装的间距不符合要求2、规范要求CJ
