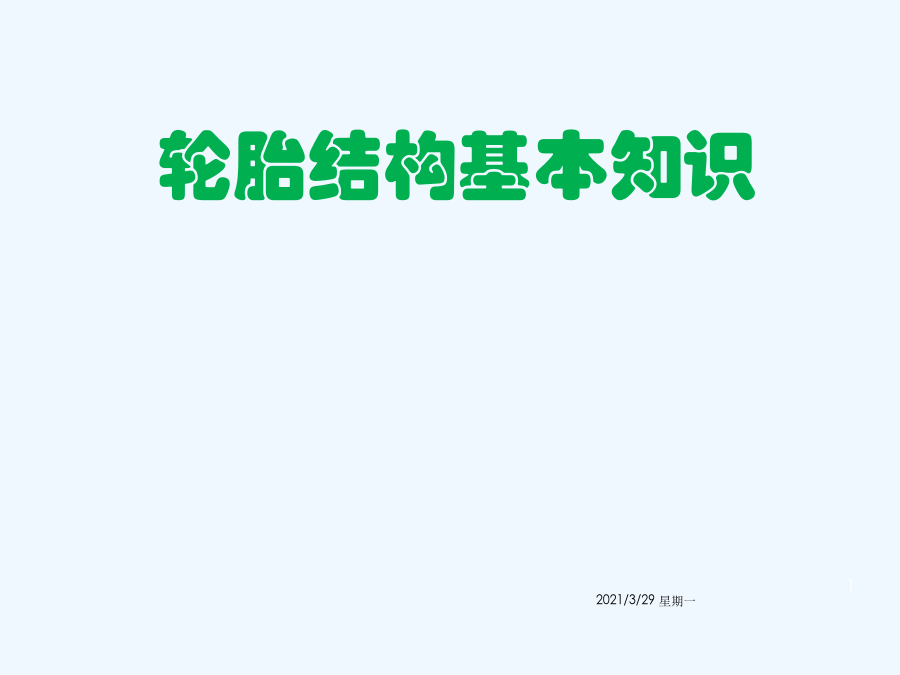

轮胎结构基本知识.ppt

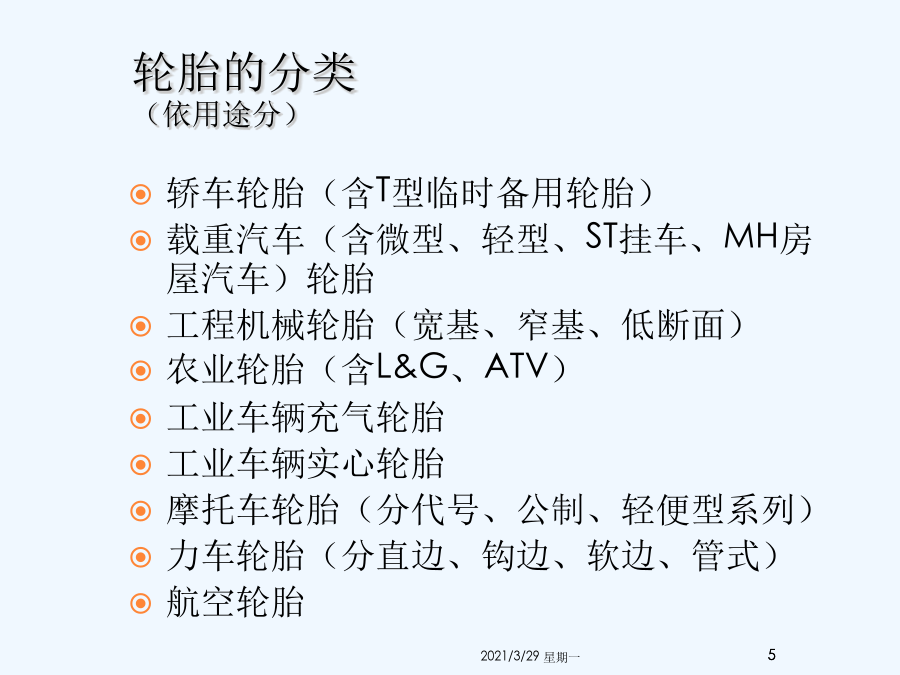

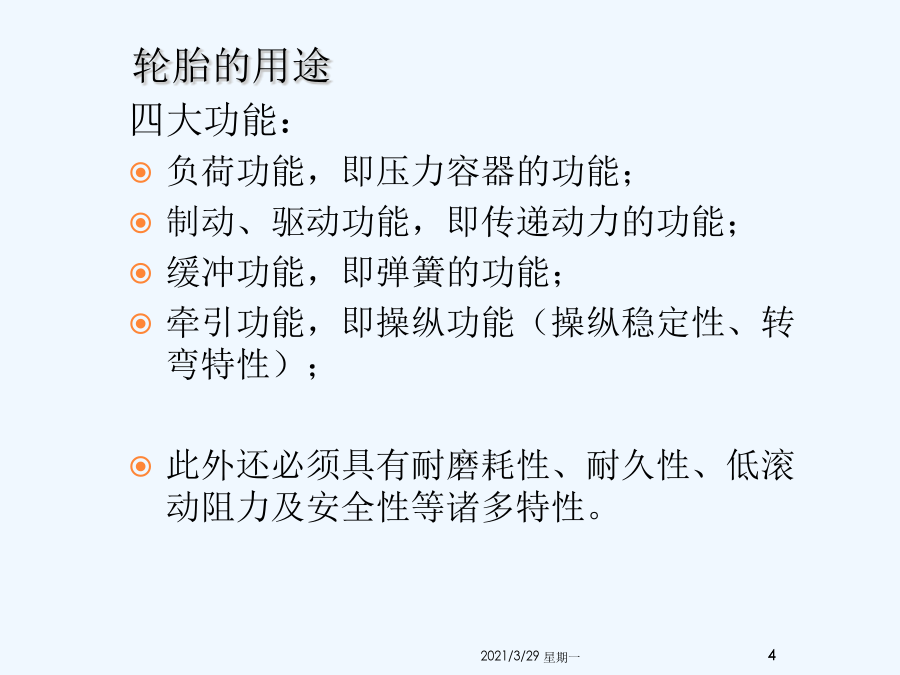

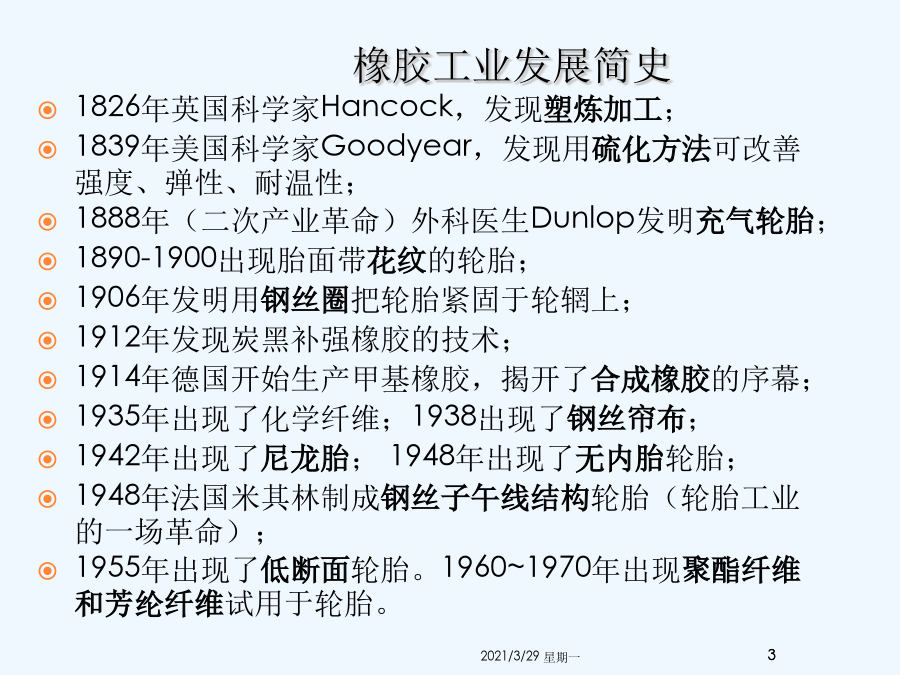

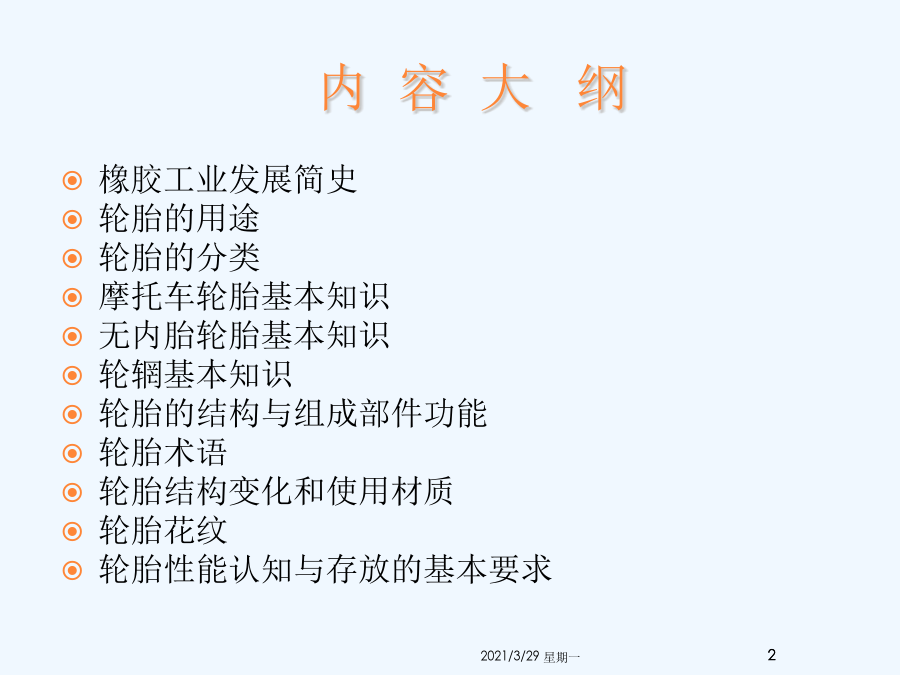

轮胎结构基本知识内容大纲橡胶工业发展简史轮胎的用途轮胎的分类（依用途分）摩托车轮胎的知识1.按规格标示大小：小轮径系列（4”～12”)轻便系列（断宽用分子表示，如：13/4，2¼或3,内径常见16”～18”）代号系列(13”以上，如：2.75-17）公制系列（如：90/90-10，110/90-16）2.按摩托车轮胎断面形状：一般型（A）,高速性（B）,混合型（C）,越野性（D）S→轮胎断面宽度SG→轮胎断面总宽度RM→标准轮辋宽度9101.小轮径系列：3.00-12轮辋名义直径代号结构标记（斜交结构）名义断面宽度代号2.轻便系列:(速度≤50km/h,发动机≤50CC）2¼-173.代号系列：2.75-18轮辋名义直径代号结构标记（斜交结构）名义断面宽度代号断宽≤2.50时，一般最高速度120km/h（L级）；断宽≥2.75时，一般最高速度150km/h（P级）,可作为越野特殊用轮胎。4.公制系列：110/90-1665P速度级标志负荷指数轮辋名义直径代号斜交结构（子午线用R)名义高宽比（扁平率）名义断面宽度胎边标示无内胎轮胎的基本知识无内胎轮胎的基本知识轮辋的分类车轮：在轮胎与轮轴之间承受旋转负荷的构件。通常由轮辋和轮毂两个主要部件组成。轮辋：安装和支撑轮胎或轮胎与内胎組合件的车轮部件。测量轮辋宽度：测量轮辋两边轮缘之间的直线距离。轮缘与胎圈座：支撑轮胎的轮辋部分。轮辋槽：轮辋的一部分，设置具有足够深度和宽度，使胎圈能越过安装边的轮缘或胎圈座斜面进行装卸。气门嘴孔：轮辋上为容纳轮胎充气用的气门嘴的圆孔或槽。轮辋示意图轮胎与轮辋的关系轮胎的两种结构子午线轮胎断面示意图斜交轮胎断面示意图轮胎组成部件的分解轮胎部件的功能轮胎部件的功能（续）轮胎部件的功能（续）轮胎术语轮胎术语（续）30轮胎术语（续）轮胎主要部件术语33轮胎结构的变化轮胎用橡胶轮胎用纤维胎面花纹的类别花纹图片计量单位轮胎性能基本认知③、缓冲性能所有轮胎结构参数都在一定程度上影响缓冲性能，但主要是轮胎断面形状，帘布层构造和使用气压等起主导作用。④、附着性能轮胎与地面的附着性能以纵向和侧向附着系数来表示。附着系数高低取决于轮胎结构参数、使用负荷和内压以及使用速度和影响最大的路面条件。⑤、滚动阻力滚动阻力能改善车辆性能和燃料经济性，同时由于变形能和生热量的减少，还能延长行驶寿命。滚动阻力取决于道路类型，状况以及轮胎结构和性能。
