高一电子技术应用专业《电子技术基础》试卷详解.doc

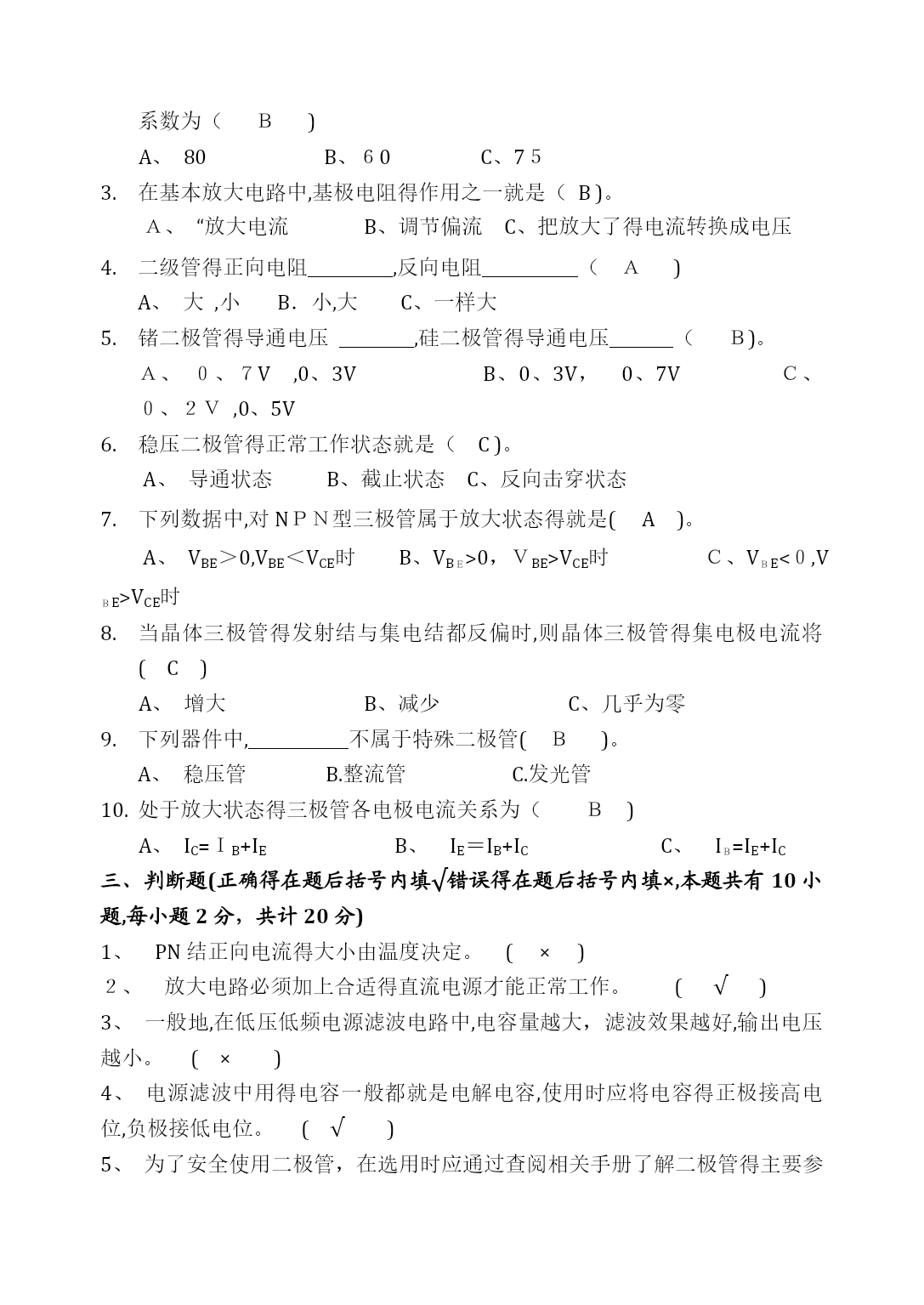

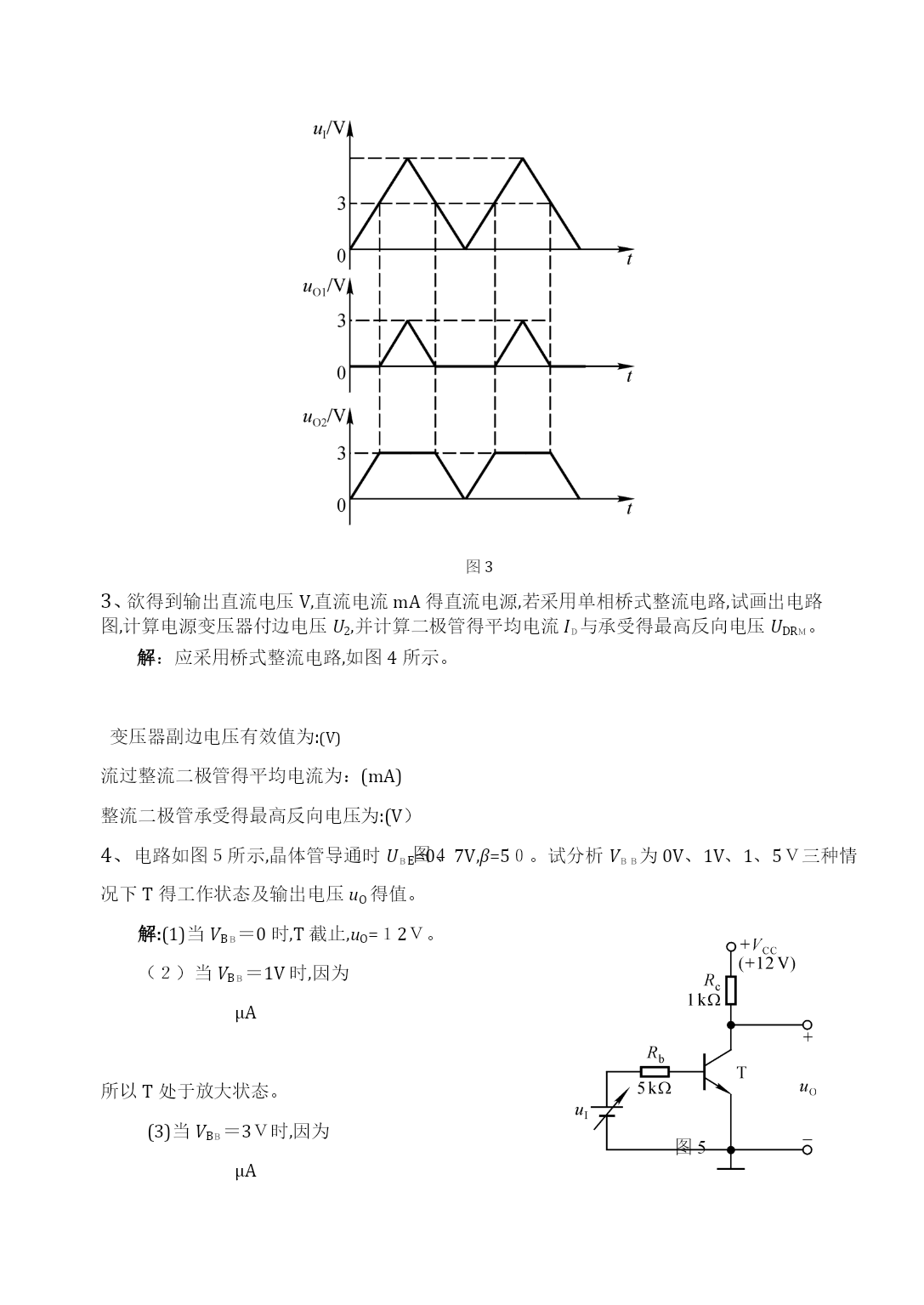

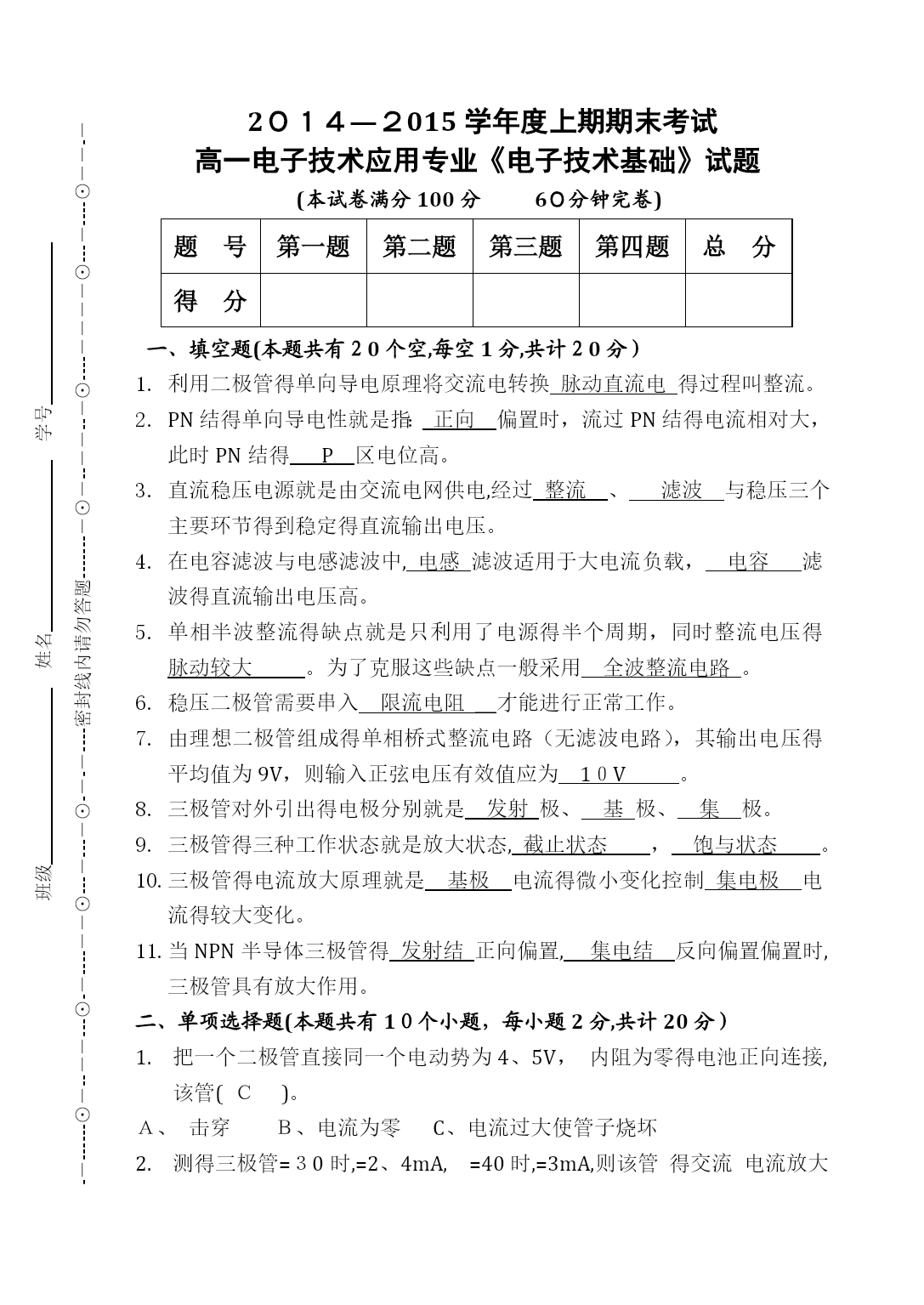

班级姓名学号-－------⊙－--－－---⊙-－----－－⊙---－---－⊙-－-－----密封线内请勿答题-------－⊙－--－－--－⊙----－－－－⊙---－----⊙－－-－----2０１４—２015学年度上期期末考试高一电子技术应用专业《电子技术基础》试题(本试卷满分100分6０分钟完卷)题号第一题第二题第三题第四题总分得分一、填空题(本题共有２0个空,每空1分,共计２0分）利用二极管得单向导电原理将交流电转换脉动直流电得过程叫整流。PN结得单向导电性就是指：正向偏置时，流过PN结得电流相对大，此时PN结得P区电位高。直流稳压电源就是由交流电网供电,经过整流、滤波与稳压三个主要环节得到稳定得直流输出电压。在电容滤波与电感滤波中,电感滤波适用于大电流负载，电容滤波得直流输出电压高。单相半波整流得缺点就是只利用了电源得半个周期，同时整流电压得脉动较大。为了克服这些缺点一般采用全波整流电路。稳压二极管需要串入限流电阻＿才能进行正常工作。由理想二极管组成得单相桥式整流电路（无滤波电路），其输出电压得平均值为9V，则输入正弦电压有效值应为1０V。三极管对外引出得电极分别就是发射极、基极、集极。三极管得三种工作状态就是放大状态,截止状态，饱与状态。三极管得电流放大原理就是基极电流得微小变化控制集电极电流得较大变化。当NPN半导体三极管得发射结正向偏置,集电结反向偏置偏置时,三极管具有放大作用。二、单项选择题(本题共有1０个小题，每小题2分,共计20分）把一个二极管直接同一个电动势为4、5V，内阻为零得电池正向连接,该管(Ｃ)。Ａ、击穿Ｂ、电流为零C、电流过大使管子烧坏测得三极管=３0时,=2、4mA,=40时,=3mA,则该管得交流电流放大系数为（Ｂ)A、80B、６0C、7５在基本放大电路中,基极电阻得作用之一就是（B)。Ａ、“放大电流B、调节偏流C、把放大了得电流转换成电压二级管得正向电阻,反向电阻（Ａ)A、大,小B．小,大C、一样大锗二极管得导通电压,硅二极管得导通电压（Ｂ)。Ａ、０、７V,0、3VB、0、3V，0、7VＣ、０、２Ｖ,0、5V稳压二极管得正常工作状态就是（C)。A、导通状态B、截止状态C、反向击穿状态下列数据中,对NＰＮ型三极管属于放大状态得就是(A)。A、VBE＞0,VBE＜VCE时B、VBＥ>0，ＶBE>VCE时Ｃ、VＢE<０,VＢE>VCE时当晶体三极管得发射结与集电结都反偏时,则晶体三极管得集电极电流将(C)A、增大B、减少C、几乎为零下列器件中,不属于特殊二极管(Ｂ)。A、稳压管B.整流管C.发光管处于放大状态得三极管各电极电流关系为（Ｂ)A、IC=ＩB+IEB、IE＝IB+ICC、IＢ=IE+IC三、判断题(正确得在题后括号内填√错误得在题后括号内填×,本题共有10小题,每小题2分，共计20分)1、PN结正向电流得大小由温度决定。(×)２、放大电路必须加上合适得直流电源才能正常工作。(√)3、一般地,在低压低频电源滤波电路中,电容量越大，滤波效果越好,输出电压越小。(×)4、电源ＨYPEＲLINＫ""\ｔ"_blank"滤波中用得电容一般都就是电解电容,使用时应将电容得正极接高电位,负极接低电位。(√)5、为了安全使用二极管，在选用时应通过查阅相关手册了解二极管得主要参数。(√）6、普通二极管可以替换任何特殊二极管。（√)7、二极管加反向电压一定就是截止状态。(×）8、利用二极管得正向压降也能起到稳压作用。(√)９、导电性能介于导体与绝缘体之间得叫半导体。（√）10、当二极管两端正向偏置电压大于死区电压,二极管才能导通。(√)四、综合题(本题共有4小题，每小题10分，共计４０分)1、在图1所示电路中,发光二极管导通电压UD＝1、5Ｖ,正向电流在5～15mA时才能正常工作。试问:（1）开关S在什么位置时发光二极管才能发光？(２)R得取值范围就是多少?解：(1）S闭合。(２)Ｒ得范围为图12、电路如图P1、１１(a)、(ｂ)所示，稳压管得稳定电压ＵZ=３V,R得取值合适,uI得波形如图（c)所示。试分别画出ｕO1与uO２得波形。图2解：波形如解图３所示图33、欲得到输出直流电压V,直流电流mA得直流电源,若采用单相桥式整流电路,试画出电路图,计算电源变压器付边电压U2,并计算二极管得平均电流IＤ与承受得最高反向电压UDRＭ。解：应采用桥式整流电路,如图4所示。图4变压器副边电压有效值为:(V)流过整流二极管得平均电流为：(mA)整流二极管承受得最高反向电压为:(V）4、电路如图５所示,晶体管导通时UＢE=0、7V,β=5０。试分析VＢＢ为0V、1V、1、5Ｖ三种情况下T得工作状态及输出电压uO得值。解:(1)当VBＢ＝0时,T截止,uO=１2Ｖ。（２）当VBＢ＝1V时,因为μA所以
