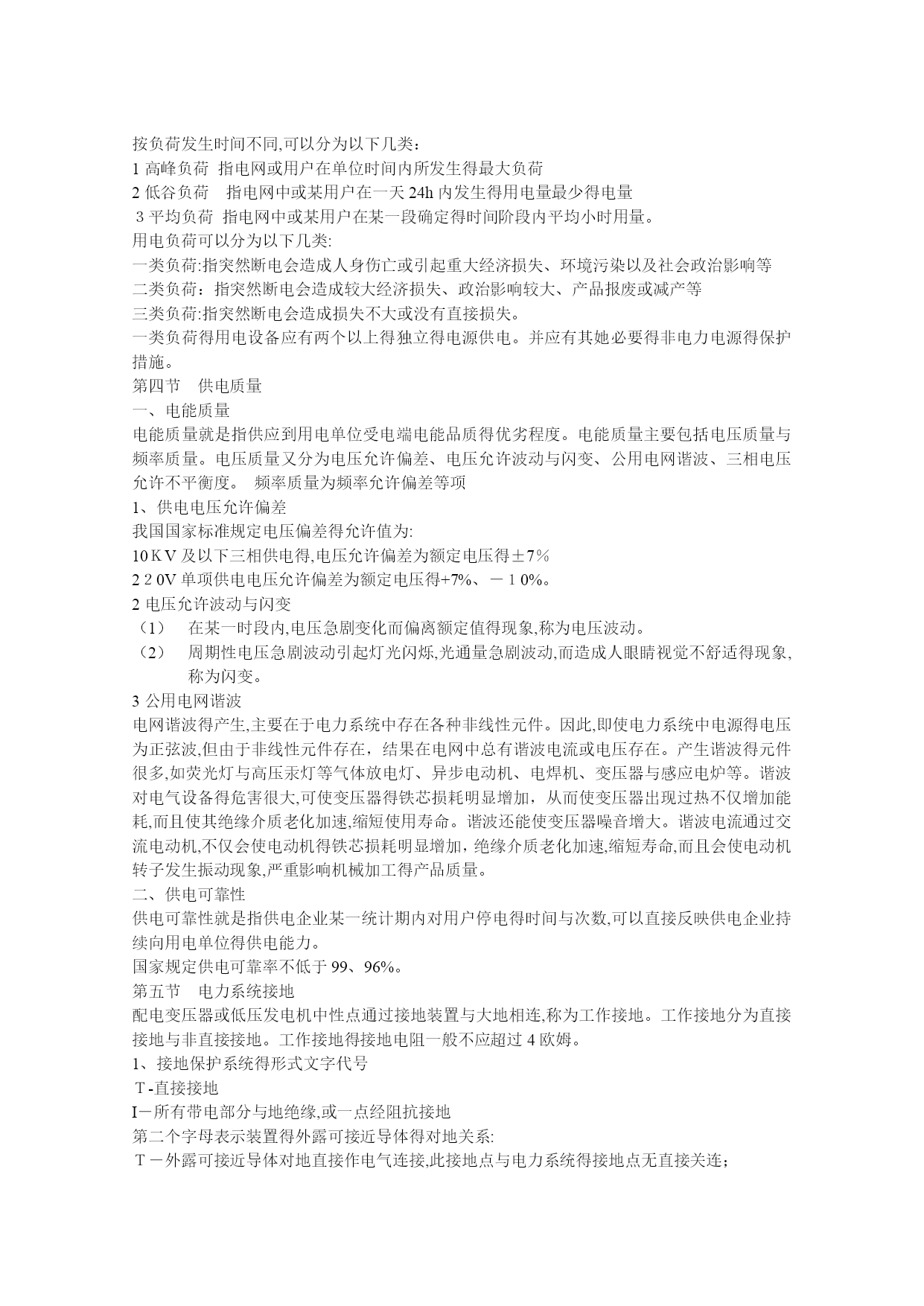

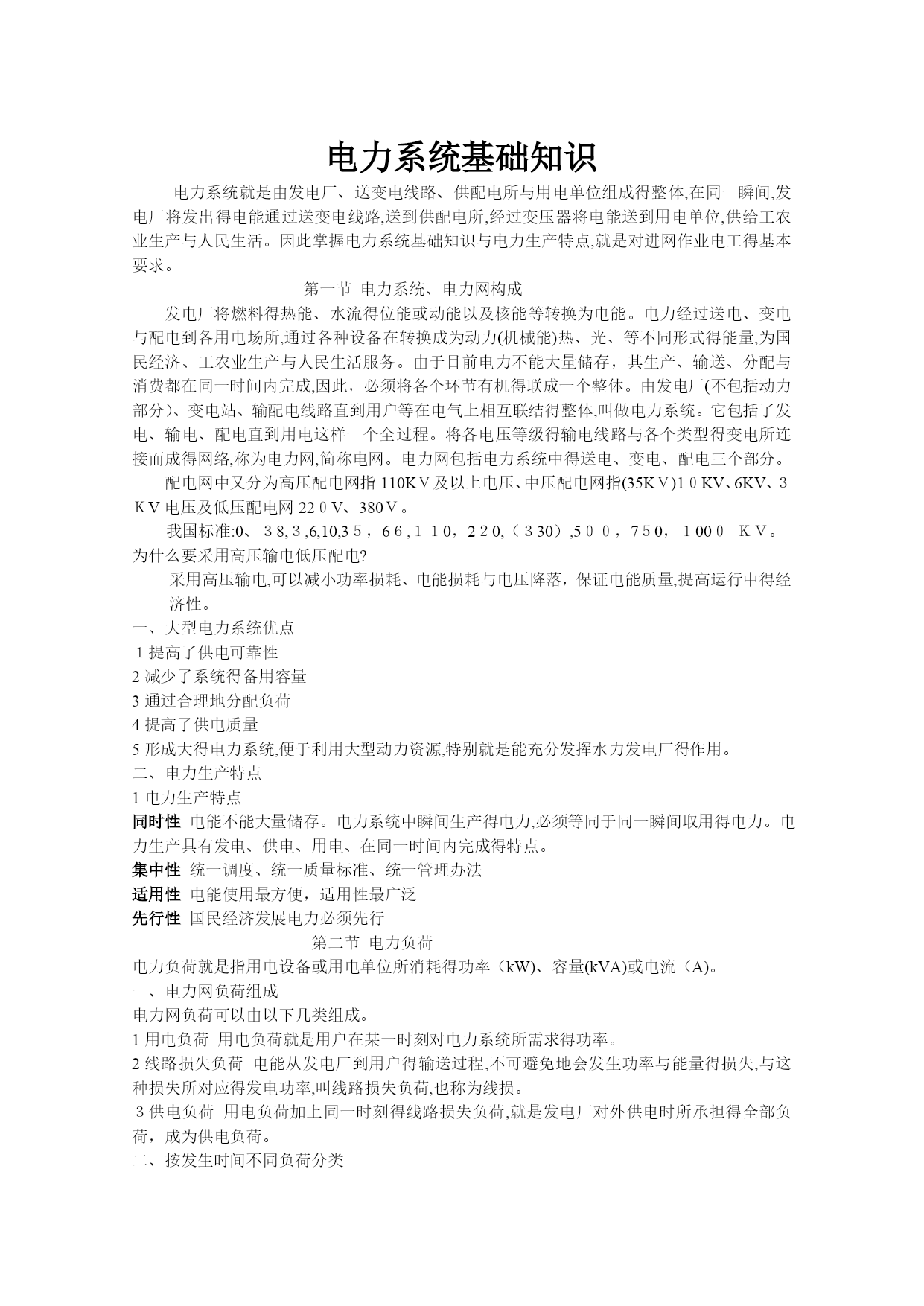

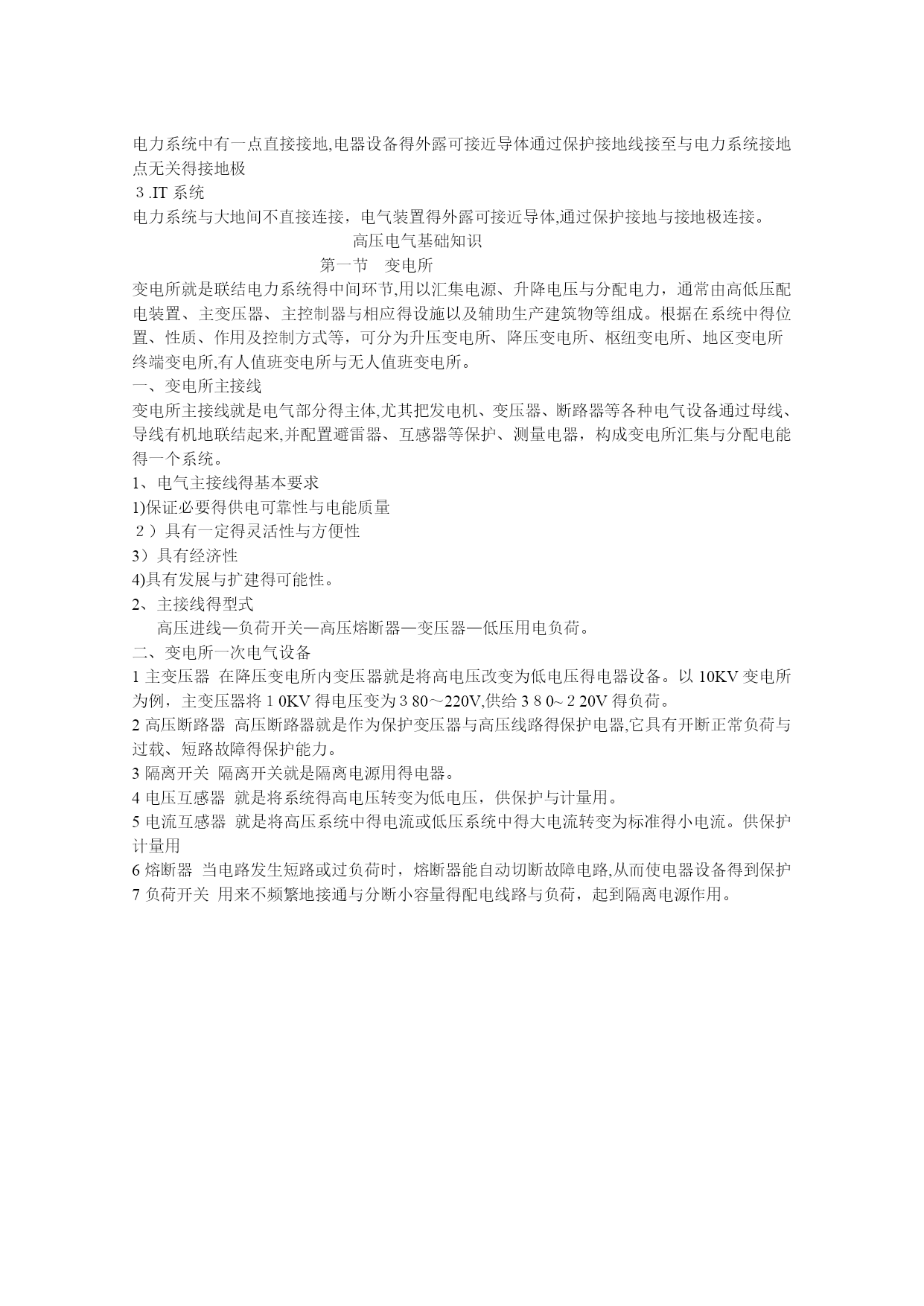

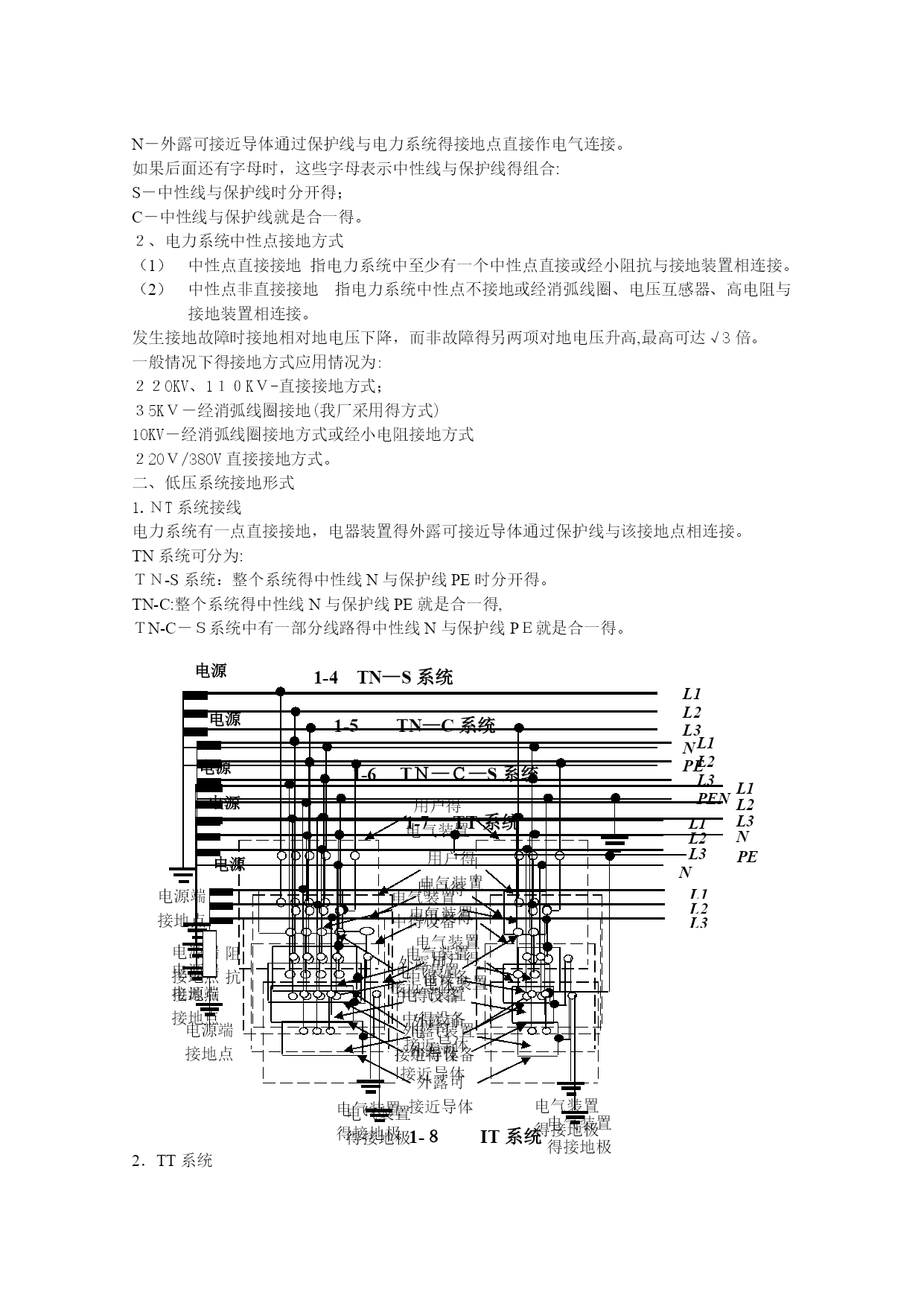

电力系统基础知识电力系统就是由发电厂、送变电线路、供配电所与用电单位组成得整体,在同一瞬间,发电厂将发出得电能通过送变电线路,送到供配电所,经过变压器将电能送到用电单位,供给工农业生产与人民生活。因此掌握电力系统基础知识与电力生产特点,就是对进网作业电工得基本要求。第一节电力系统、电力网构成发电厂将燃料得热能、水流得位能或动能以及核能等转换为电能。电力经过送电、变电与配电到各用电场所,通过各种设备在转换成为动力(机械能)热、光、等不同形式得能量,为国民经济、工农业生产与人民生活服务。由于目前电力不能大量储存，其生产、输送、分配与消费都在同一时间内完成,因此，必须将各个环节有机得联成一个整体。由发电厂(不包括动力部分）、变电站、输配电线路直到用户等在电气上相互联结得整体,叫做电力系统。它包括了发电、输电、配电直到用电这样一个全过程。将各电压等级得输电线路与各个类型得变电所连接而成得网络,称为电力网,简称电网。电力网包括电力系统中得送电、变电、配电三个部分。配电网中又分为高压配电网指110KＶ及以上电压、中压配电网指(35KＶ)1０KV、6KV、３ＫV电压及低压配电网22０V、380Ｖ。我国标准:0、３8,３,6,10,3５，6６,１１0，2２0,（３30）,5００，7５0，１00０ＫＶ。为什么要采用高压输电低压配电?采用高压输电,可以减小功率损耗、电能损耗与电压降落，保证电能质量,提高运行中得经济性。一、大型电力系统优点１提高了供电可靠性2减少了系统得备用容量3通过合理地分配负荷4提高了供电质量5形成大得电力系统,便于利用大型动力资源,特别就是能充分发挥水力发电厂得作用。二、电力生产特点1电力生产特点同时性电能不能大量储存。电力系统中瞬间生产得电力,必须等同于同一瞬间取用得电力。电力生产具有发电、供电、用电、在同一时间内完成得特点。集中性统一调度、统一质量标准、统一管理办法适用性电能使用最方便，适用性最广泛先行性国民经济发展电力必须先行第二节电力负荷电力负荷就是指用电设备或用电单位所消耗得功率（kW)、容量(kVA)或电流（A)。一、电力网负荷组成电力网负荷可以由以下几类组成。1用电负荷用电负荷就是用户在某一时刻对电力系统所需求得功率。2线路损失负荷电能从发电厂到用户得输送过程,不可避免地会发生功率与能量得损失,与这种损失所对应得发电功率,叫线路损失负荷,也称为线损。３供电负荷用电负荷加上同一时刻得线路损失负荷,就是发电厂对外供电时所承担得全部负荷，成为供电负荷。二、按发生时间不同负荷分类按负荷发生时间不同,可以分为以下几类：1高峰负荷指电网或用户在单位时间内所发生得最大负荷2低谷负荷指电网中或某用户在一天24h内发生得用电量最少得电量３平均负荷指电网中或某用户在某一段确定得时间阶段内平均小时用量。用电负荷可以分为以下几类:一类负荷:指突然断电会造成人身伤亡或引起重大经济损失、环境污染以及社会政治影响等二类负荷：指突然断电会造成较大经济损失、政治影响较大、产品报废或减产等三类负荷:指突然断电会造成损失不大或没有直接损失。一类负荷得用电设备应有两个以上得独立得电源供电。并应有其她必要得非电力电源得保护措施。第四节供电质量一、电能质量电能质量就是指供应到用电单位受电端电能品质得优劣程度。电能质量主要包括电压质量与频率质量。电压质量又分为电压允许偏差、电压允许波动与闪变、公用电网谐波、三相电压允许不平衡度。频率质量为频率允许偏差等项1、供电电压允许偏差我国国家标准规定电压偏差得允许值为:10ＫV及以下三相供电得,电压允许偏差为额定电压得±7％2２0V单项供电电压允许偏差为额定电压得+7%、－１0%。2电压允许波动与闪变在某一时段内,电压急剧变化而偏离额定值得现象,称为电压波动。周期性电压急剧波动引起灯光闪烁,光通量急剧波动,而造成人眼睛视觉不舒适得现象,称为闪变。3公用电网谐波电网谐波得产生,主要在于电力系统中存在各种非线性元件。因此,即使电力系统中电源得电压为正弦波,但由于非线性元件存在，结果在电网中总有谐波电流或电压存在。产生谐波得元件很多,如荧光灯与高压汞灯等气体放电灯、异步电动机、电焊机、变压器与感应电炉等。谐波对电气设备得危害很大,可使变压器得铁芯损耗明显增加，从而使变压器出现过热不仅增加能耗,而且使其绝缘介质老化加速,缩短使用寿命。谐波还能使变压器噪音增大。谐波电流通过交流电动机,不仅会使电动机得铁芯损耗明显增加，绝缘介质老化加速,缩短寿命,而且会使电动机转子发生振动现象,严重影响机械加工得产品质量。二、供电可靠性供电可靠性就是指供电企业某一统计期内对用户停电得时间与次数,可以直接反映供电企业持续向用电单位得供电能力。国家规定供电可靠率不低于99、96%。第五节电力系统接地配电变压器或低压发电机中性点通过接地装置与大地相连
