冠状动脉的解剖与冠脉造影.ppt

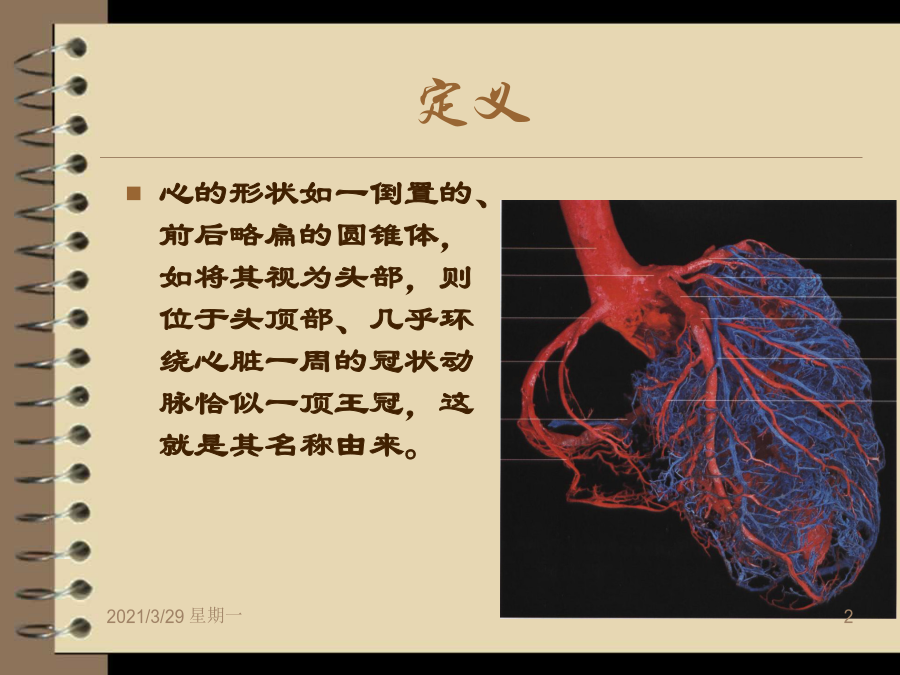

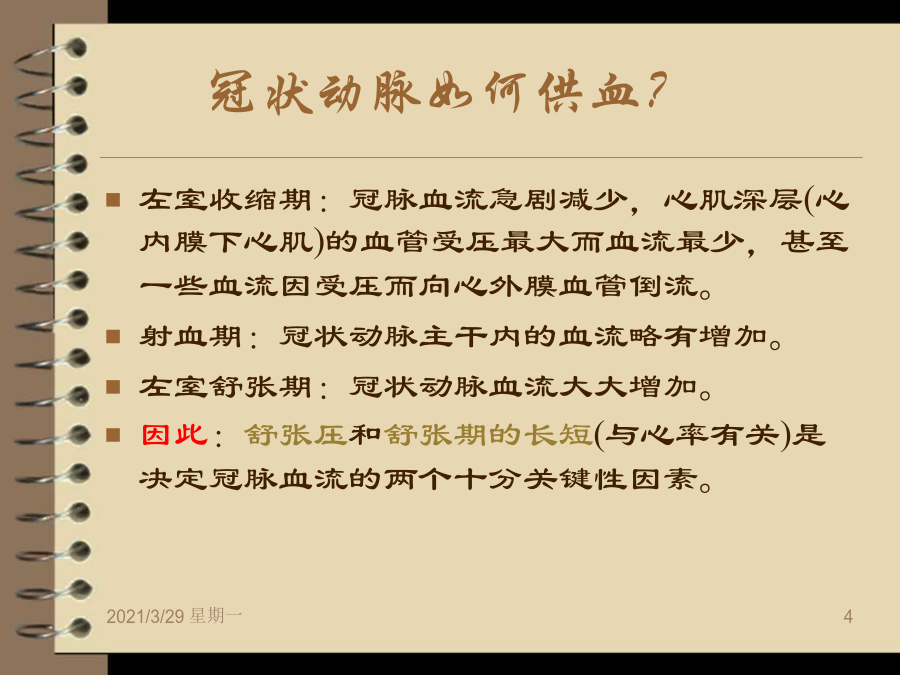

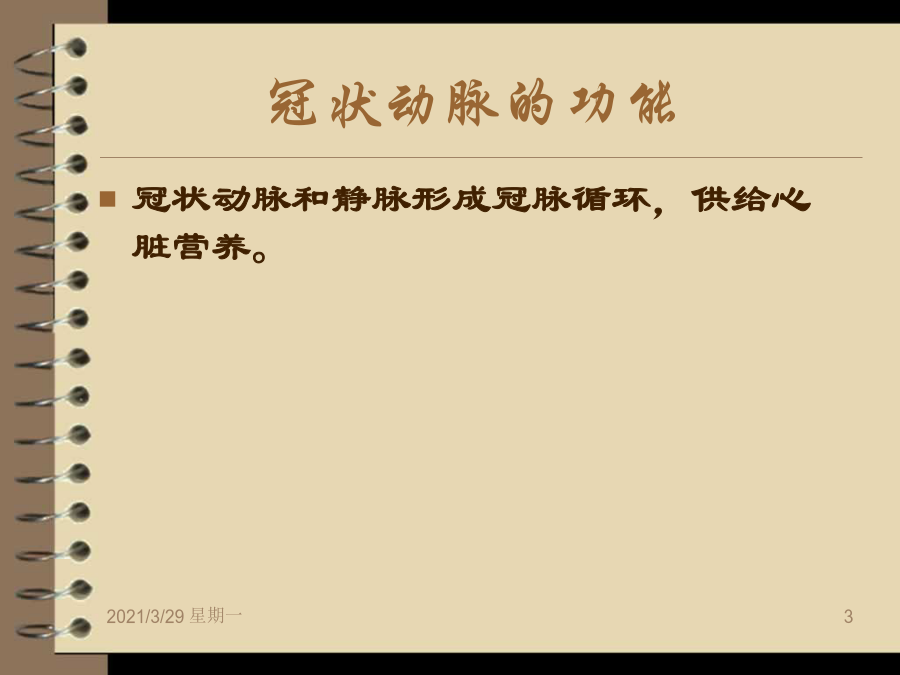

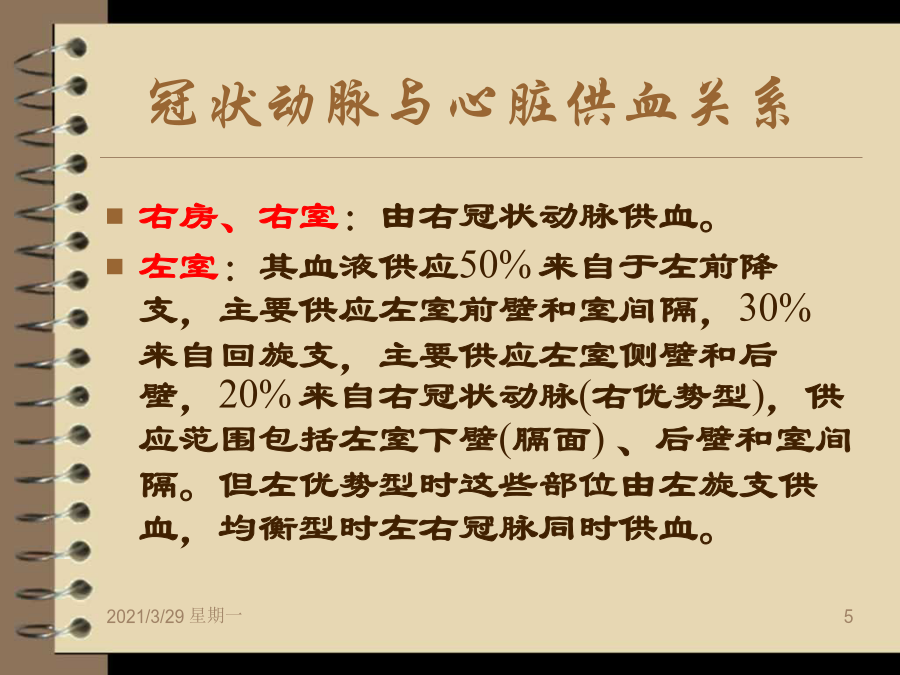

冠状动脉的解剖与冠脉造影定义冠状动脉的功能冠状动脉如何供血？冠状动脉与心脏供血关系冠状动脉与心脏供血关系冠状动脉的类型（Schlesinger分类）左冠状动脉（leftcoronaryartery，LCA）：左冠状动脉开口于左Valsalva窦的中上部，窦嵴下约1cm处，位于主动脉根部的左后方。发出后为左主干（LM），行走于主肺动脉和左心耳间的左房室沟内，右室流出道的后面。LM直径4~7mm，长度多在6~10mm，再分支成左前降支（LAD）和左回旋支（LCX）。左前降支（LAD）：由LM向前下沿前室间沟行走于左右心室间，远抵心尖部，在78%的心脏中折向心脏膈面的后室间沟与后降支吻合。主要向部分左室、右室前壁及室间隔前2/3供血。沿途发出对角支、前间隔支和右室前支。对角支（diagonal）：从LAD发出3~5支至左室游离壁，向左室前侧壁、前壁供血。部分心脏的第1对角支由左主干上LAD和LCX之间发出，称中间支（intermediatramus，IR）。前间隔支（septal）：从LAD向室间隔垂直发出8~22支，向室间隔前上2/3和心尖部供血。左回旋支（LCX）呈近乎直角从LM发出，沿左房室沟向左后行走至后室间沟。向左室侧壁、后壁供血。约8-15％的呈左优势型，此时，LCX延伸至后降支（posteriordescending）中止在心尖部与前降支终末端吻合。钝缘支（OM）：从LCX发出1~3支，向左室游离壁和心尖行走，向左室侧壁、后壁供血。左室后支：分布于左室膈面的外侧部。左房支：从LCX近侧端发出左房前支、左房中间支、左房后支。向左房供血。40%的左房前支供应窦房结。右冠状动脉（RCA）：开口于右Valsalva窦的外侧中上部，窦嵴下约1cm处，位于主动脉根部的右前方。发出后，行走于主肺动脉干和升主动脉根部间的右房室沟内，绕向心脏右后方再向左后行走至后十字交叉处，分成后降支和左室后支。直径约2~7mm。右圆锥支（conusbranch，CB）：右冠状动脉的第1分支，向左前上方经右室流出道走行，向右室左前上方和肺动脉圆锥供血。约50%的心脏CB单独开口于RCA开口上方。窦房结支（sinusbranch，SB）：向右后上方走行，供应窦房结和右心房。右室支（rightventricular，RV）：向左前方行走，通常为1支，供应右室前壁。锐缘支（acutemarginal，AM）：向右下方行走，有1支或以上，供应右室侧壁。后降支（posteriordescendingartery，PDA）：从RCA由后十字交叉处分出，沿后室间沟下行至心尖与LAD吻合。沿途发出数支后间隔支与前间隔支吻合。供应左、右室后壁、右室下壁、后室间隔。左室后支（posterolateral，PL）：为RCA越过后十字交叉后的延续，沿途发出数支分支，末端与LCX吻合。供应左室后壁的右侧部分和后乳头肌。房室结支（AVM）：在房室后交叉处多由左室后支发出，供应房室结和房室束。冠状动脉正常解剖冠状动脉分段标准AustenWG,EdwardsJE,FryeRL,etal.Areportingsystemonpatientsevaluatedforcoronaryarterydisease.Circulation1975,51(suppl):5-40.CAG-RCA（均衡型）CAG-LCA（均衡型）左冠优势型1319冠状动脉分段（国内）左前降支动脉分段：★近段（Ⅵ）：左主干末端到第一间隔支动脉或第一对角支动脉发出处。★中段（Ⅶ）：第一间隔支动脉到左前降支动脉转角处（走行方向由向前转为向下），此处常有第二对角支动脉发出。★远段（Ⅷ）：左前降支动脉转角处以下部分，包括返动脉。左回旋支动脉分段：★近段（Ⅺ）：从开口部到第一钝角缘支动脉发出处，如有高侧缘支动脉发出应排除在外。★远段（XIII）：从第一钝角缘支动脉发出处起，到回旋支动脉终未。当右冠状动脉优势时，这一段非常细小；而当左冠状动脉优势时或平衡型时，它可以延伸跨过心后十字形成左房室动脉。冠状动脉开口异常心肌桥与壁冠状动脉冠状动脉造影中的各种技巧股动脉穿刺部位Figure2:OptimalFemoralPunctureZone股动脉穿刺技巧(1)股动脉穿刺技巧(2)桡动脉穿刺部位桡动脉穿刺技巧引导钢丝送入技巧冠状动脉造影技巧左冠状动脉造影导管的选择与应用技巧经桡动脉导管进入左冠到位技术右冠状动脉造影导管的选择与应用技巧经桡动脉导引导管右冠到位技术血运重建后的桥血管造影技巧JK-RBapass导管selectpositionsprojectionsCAMS﹠PUMCPositionsprojectionSitesangulationprojections右前斜300足位250左前斜450足位300左前斜450足位300右前斜
