GSM培训胶片0.ppt

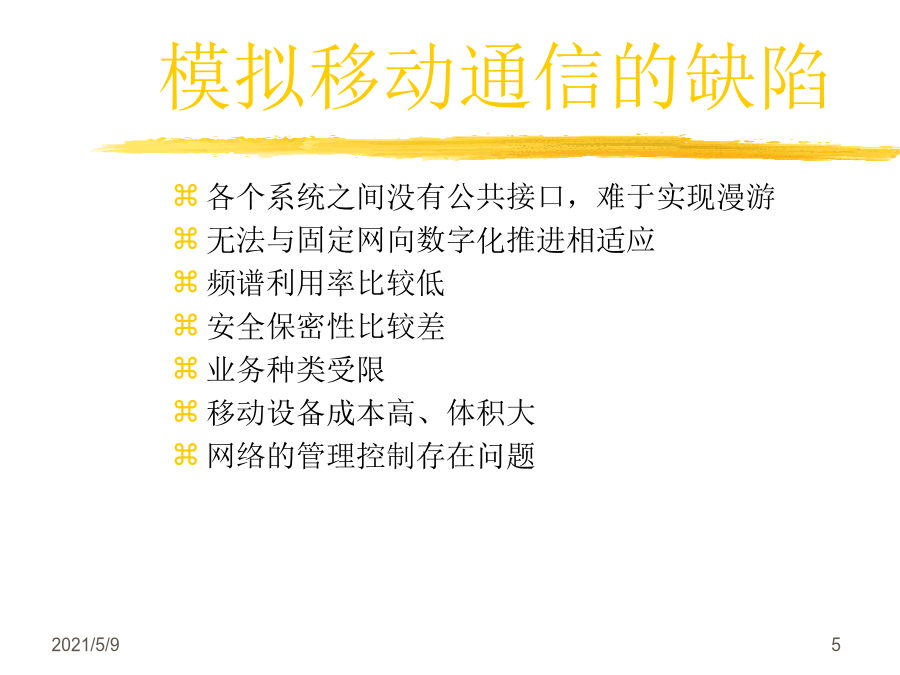

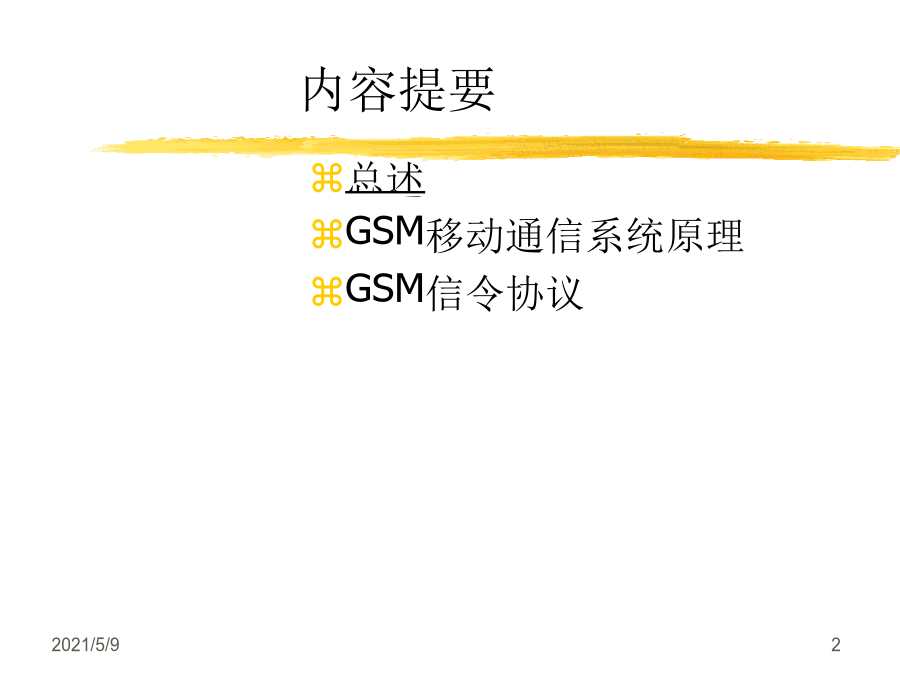

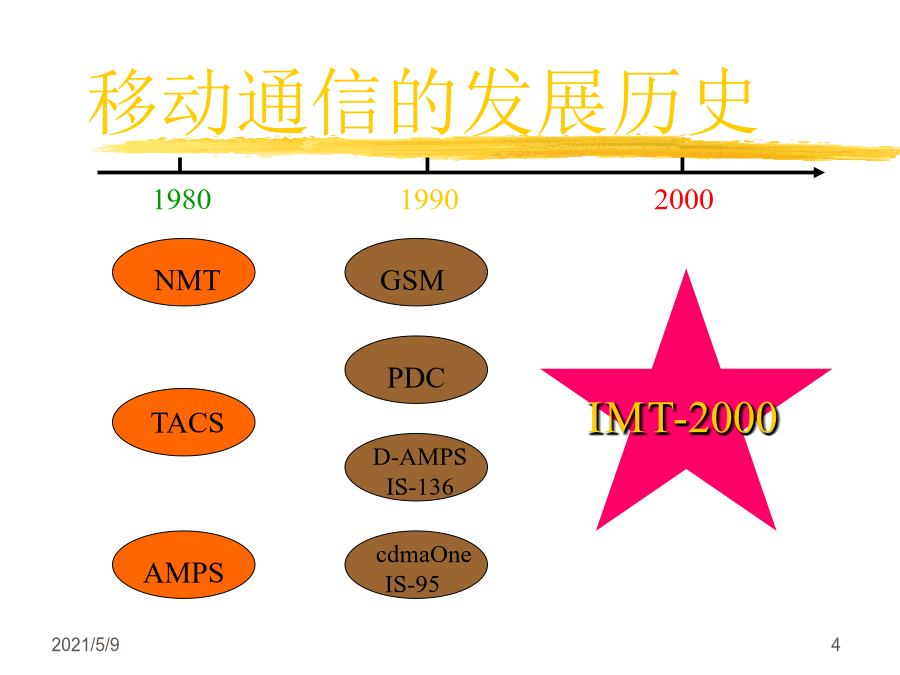

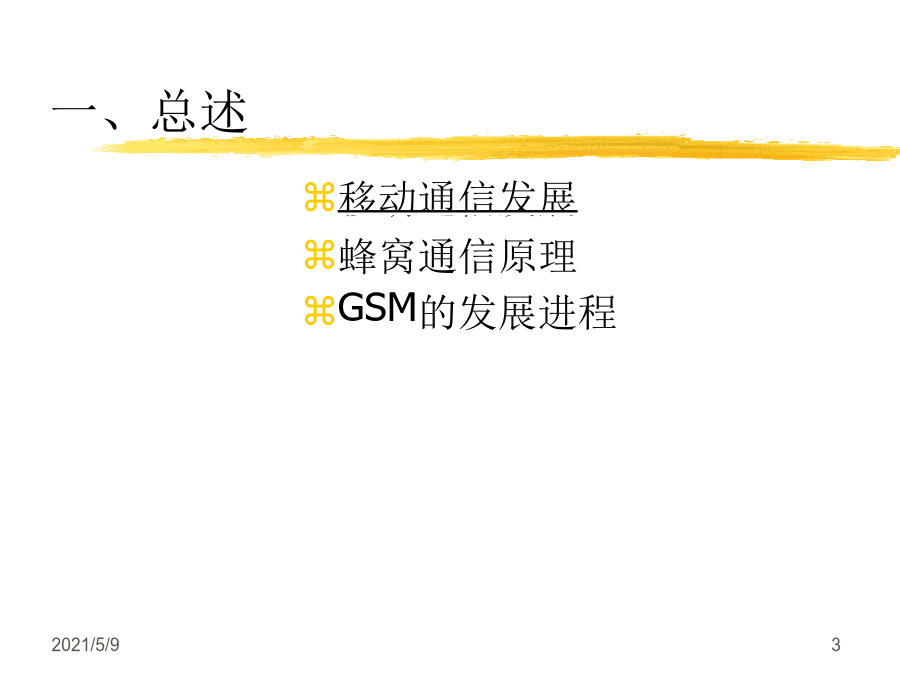

GSM系统培训教程内容提要一、总述移动通信的发展历史模拟移动通信的缺陷数字移动通信的优点频谱利用率不够高—容量问题~1997年底1323万Internet全球统一频段，统一标准，全球无缝覆盖移动通信发展的技术基础一、总述蜂窝通信原理蜂窝通信原理蜂窝通信原理7小区频率重复再用基站扇区化GSM常用频率复用模式无线频谱分配DCS1800频谱分配GSM系统频段GSM绝对频道号一、总述GSM标准制定委员会发展进程（一）1990年，GSM规范Phase1被冻结；1993年，GSM规范Phase2被冻结；01系列：系统概述02系列：业务03系列：网络结构和网络功能04系列：无线接口信令（L2、L3）05系列：无线接口物理层06系列：语音编码（FR、EFR、HR）07系列：移动台终端适配功能08系列：A接口和Abis接口09系列：网络互连（ISDN、PSTN、PSPDN）10系列：PH2＋新功能11系列：测试12系列：网管（操作维护、用户和终端业务数据监视、性能、设备管理）总述－小结二、GSM系统原理GSM系统提供的业务承载业务：它在某个接入点上提供用户所需的传送相应信号的能力。用户终端业务：是一种电信业务，它提供给用户包括终端设备功能在内的各种必须功能，使之能与其他用户通信。电话业务紧急呼叫业务数据通信短消息业务移动被叫点对点短消息业务移动主叫点对点短消息业务广播型短消息业务语音和三类传真交替业务自动三类传真业务用于补充或修改基本业务，以提供用户完整的业务补充业务不能独立存在呼叫偏转（有被叫，实时前转）呼叫前转（无条件、遇忙、无应答、不可及）主叫号码识别呼叫等待（被叫忙时，接收新业务）呼叫保持（保持当前呼叫，发起新呼叫）呼入呼出限制其它语音群呼叫（VGCS）话音广播业务（VBS）多用户特征（MSP）移动定位业务业务－小结二、GSM系统原理系统接口MSC/VLR业务区域位置区（LocationArea）GSM各区域间的关系MSC功能与作用HLR功能与作用VLR功能与作用鉴权（Authentication）加密（Ciphering)EIR功能与作用EIR功能与作用IMEI查询流程国际移动用户识别码(IMSI)移动国家号码(MCC):中国为460.移动网号(MNC):移动为00，联通：01.移动用户识别码(MSIN):H1H2H3移动用户漫游号码：位长10位VLR临时分配给用户的一个号码与该MSC所属HLR有一定联系在VLR中与IMSI一一对应临时移动用户识别码(TMSI)提高IMSI使用的安全性本地分配的4字节的BDC编码发信机收信机天馈系统BTS信令处理CH0BSCTC功能MS结构用户识别模块(SIM)GSM系统结构和功能－小结二、GSM系统原理TC＝(FN/51)mod8GSM复帧类型（一）TCH复帧BCCH/CCCH复帧SDCCH复帧TDMA超帧与超高帧GSM突发andTDMA帧GSM突发类型GSM突发类型数据信道交织（对角交织）无线信道－小结二、GSM系统原理主要技术（一）主要技术（二）GSM4×3标准复用模式GSM空中接口调制RPE－LTP：规则脉冲激励－长时线性预测编码功能：13KRPE－LTP<->64KPCM帧长：20ms速率：13Kb/sMOS：3.6复杂度：4.7MIPS抗干扰能力：7dB，BER＝一类0.61%，二类8.3%ACELP：代数码本激励线性预测编码功能：13KACELP<->64KPCM帧长：20ms速率：12.8Kb/sMOS：4.0复杂度：18.1MIPS抗干扰能力：优于FR（BER很高时－4％，13％，一样）通过限制无用信息的发送：减少空间干扰降低发信机功率，延长MS的电池使用时间定量分析=40％D=8dBC/I>3dB等效于频率复用距离减少20%～50%不连续接收(DRX)传播损耗分集技术和合并技术均衡切换(Handover)切换目的：援救切换：当移动台离开管理它的小区的无线覆盖时。减小干扰：当移动台与另一小区联系，可以大大改进总的干扰电平时业务量切换：当一个小区拥塞，而邻近小区较空闲时准则避免频繁切换主要技术－小结二、GSM系统原理数字移动系统７号信令网结构组网－小结三、信令协议IntroductiontoprotocolsIntroductiontoprotocolsIntroductiontoprotocolsIntroductiontoprotocolsIntroductiontoprotocolsIntroductiontoprotocolsIntroductiontoprotocolsIntroductiontoprotocolsIntroductiontoprotocols协议层名称GSM系统专用协议群IntroductiontoprotocolsIntroduction
