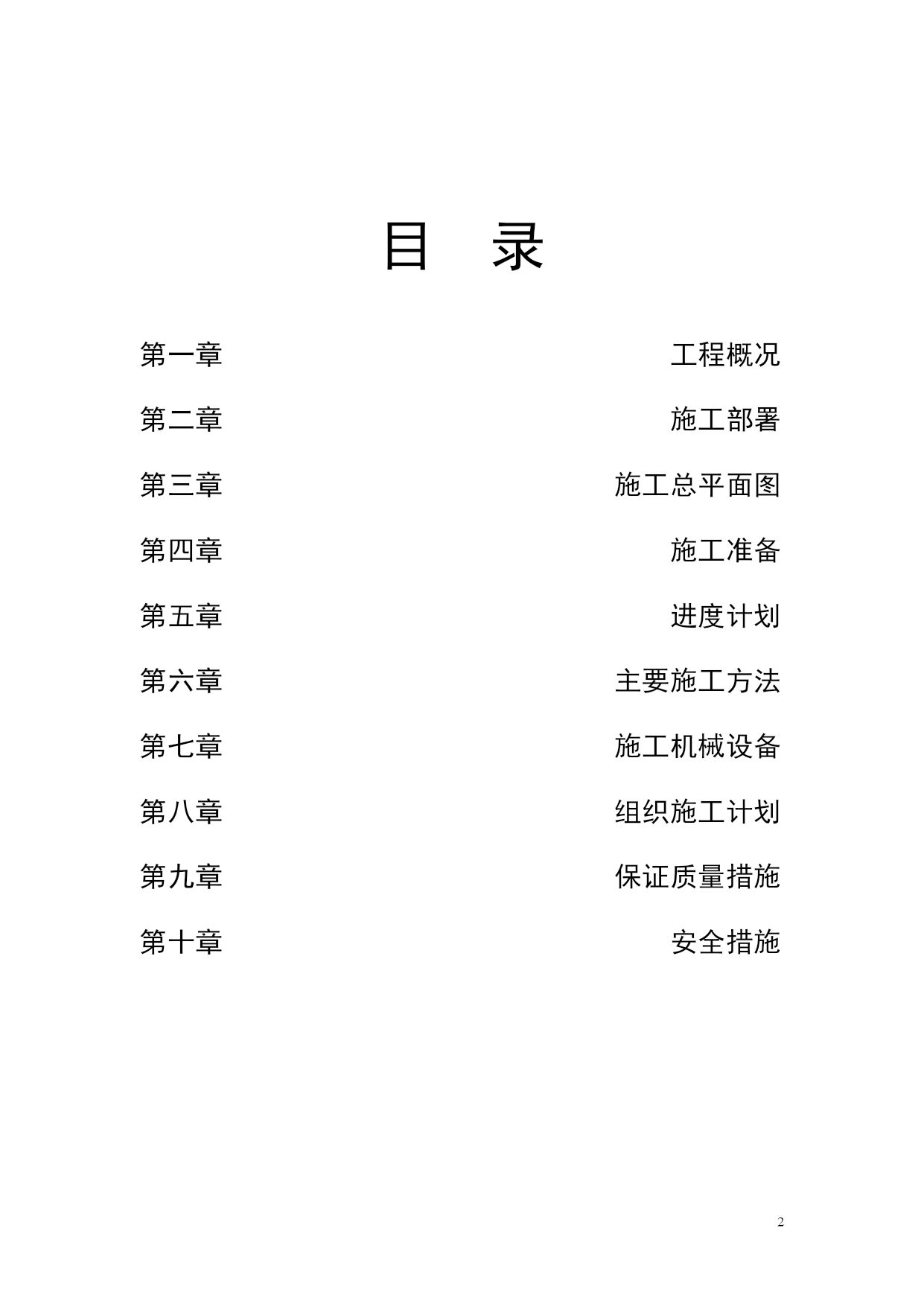

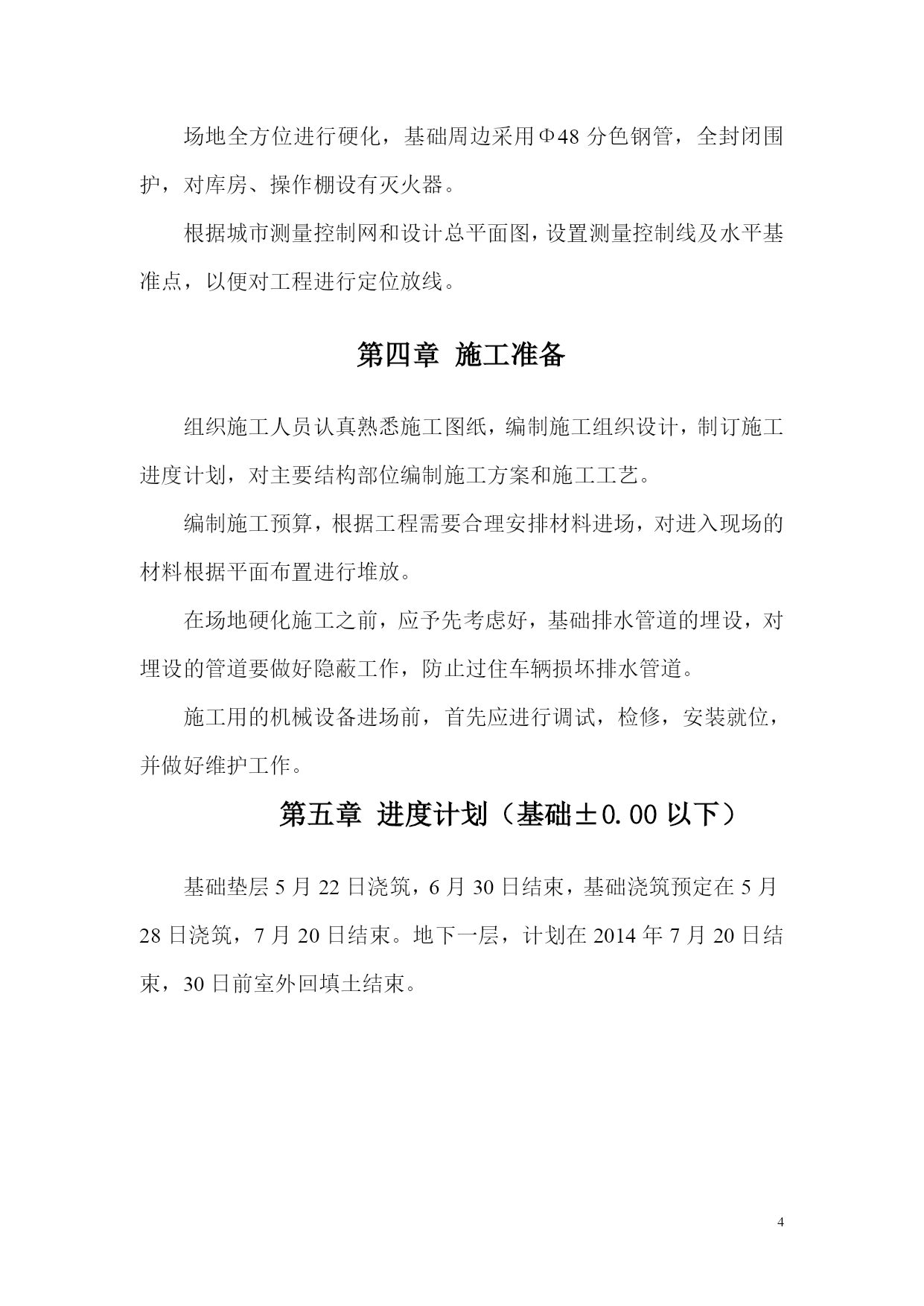

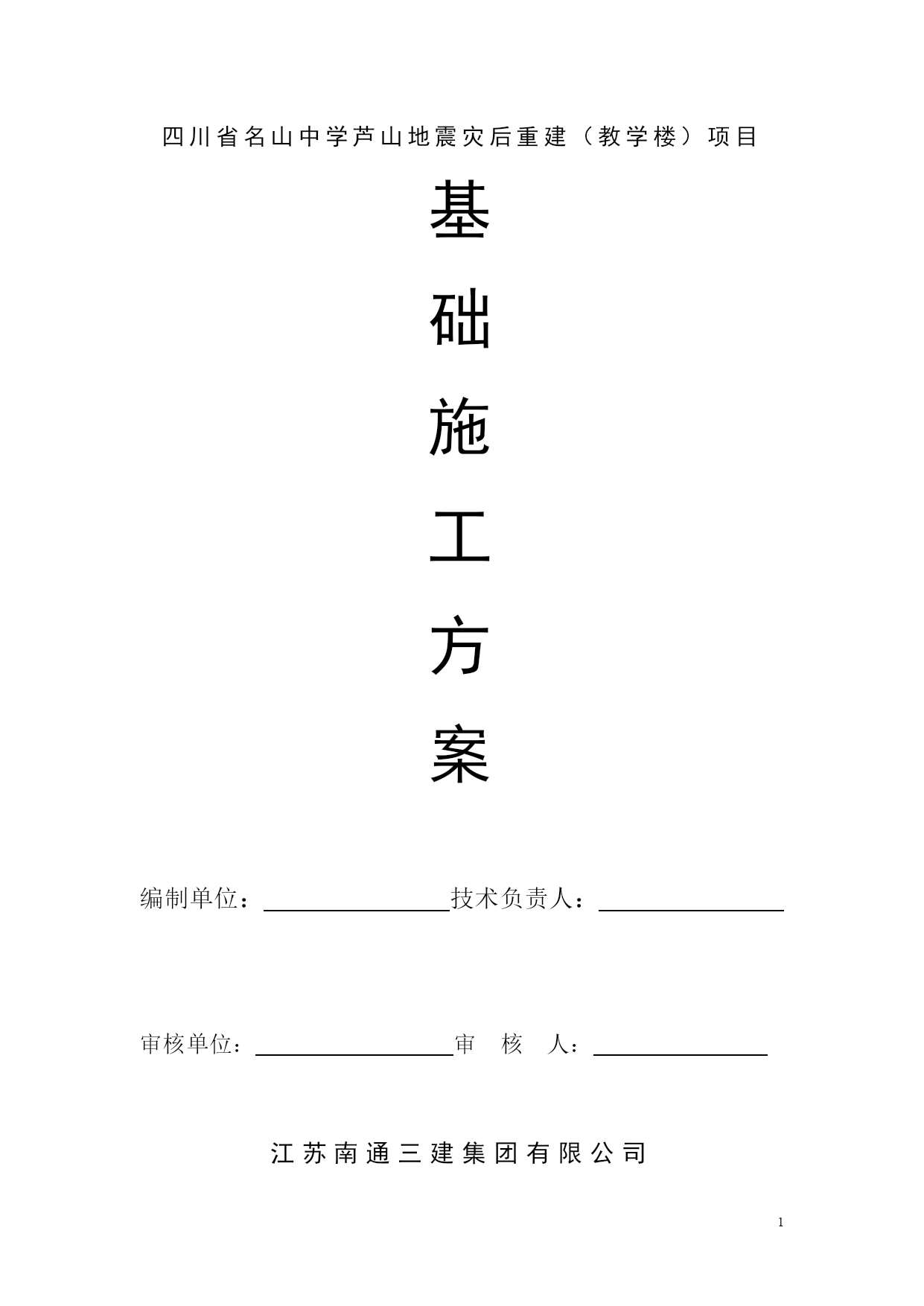

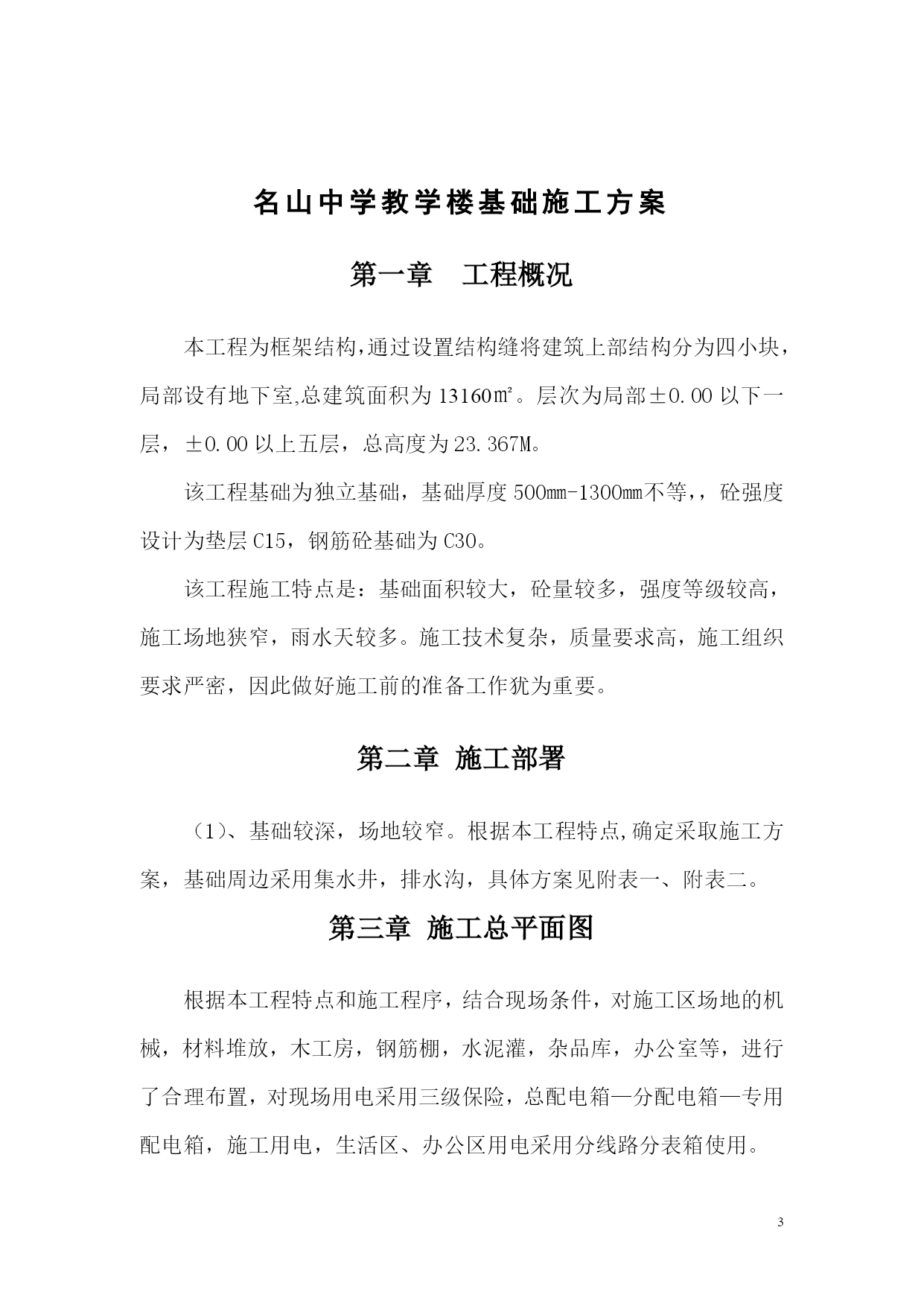

四川省名山中学芦山地震灾后重建（教学楼）项目基础施工方案编制单位：技术负责人：审核单位：审核人：江苏南通三建集团有限公司目录第一章工程概况第二章施工部署第三章施工总平面图第四章施工准备第五章进度计划第六章主要施工方法第七章施工机械设备第八章组织施工计划第九章保证质量措施第十章安全措施名山中学教学楼基础施工方案第一章工程概况本工程为框架结构，通过设置结构缝将建筑上部结构分为四小块，局部设有地下室,总建筑面积为13160㎡。层次为局部±0.00以下一层，±0.00以上五层，总高度为23.367M。该工程基础为独立基础，基础厚度500㎜-1300㎜不等，，砼强度设计为垫层C15，钢筋砼基础为C30。该工程施工特点是：基础面积较大，砼量较多，强度等级较高，施工场地狭窄，雨水天较多。施工技术复杂，质量要求高，施工组织要求严密，因此做好施工前的准备工作犹为重要。第二章施工部署（1）、基础较深，场地较窄。根据本工程特点,确定采取施工方案，基础周边采用集水井，排水沟，具体方案见附表一、附表二。第三章施工总平面图根据本工程特点和施工程序，结合现场条件，对施工区场地的机械，材料堆放，木工房，钢筋棚，水泥灌，杂品库，办公室等，进行了合理布置，对现场用电采用三级保险，总配电箱—分配电箱—专用配电箱，施工用电，生活区、办公区用电采用分线路分表箱使用。场地全方位进行硬化，基础周边采用Φ48分色钢管，全封闭围护，对库房、操作棚设有灭火器。根据城市测量控制网和设计总平面图，设置测量控制线及水平基准点，以便对工程进行定位放线。第四章施工准备组织施工人员认真熟悉施工图纸，编制施工组织设计，制订施工进度计划，对主要结构部位编制施工方案和施工工艺。编制施工预算，根据工程需要合理安排材料进场，对进入现场的材料根据平面布置进行堆放。在场地硬化施工之前，应予先考虑好，基础排水管道的埋设，对埋设的管道要做好隐蔽工作，防止过住车辆损坏排水管道。施工用的机械设备进场前，首先应进行调试，检修，安装就位，并做好维护工作。第五章进度计划（基础±0.00以下）基础垫层5月22日浇筑，6月30日结束，基础浇筑预定在5月28日浇筑，7月20日结束。地下一层，计划在2014年7月20日结束，30日前室外回填土结束。基础进度计划表序号分项名称计划进度工作日1基础垫层5月22至6月30日39天2放线5月9日1天3钢筋制作5月14日至5月3017天4砼浇筑5月28日至7月20日54天第六章主要施工方法a工程测量（1）根据业主提供的坐标点及标高基准为依据,进行轴线测放及标高控制,要求对测量人员进行技术交底,提出进度要求,合理安排放线顺序及放线方法.（2）测量仪器所用仪器均通过技术监管局计量测试单位检定合格。（3）定位放线本工程根据现场提供的坐标，结合总平面图，将建筑物一次性测投完成，然后在各建筑物的四周增设龙门桩，并采取保护措施。b土方开挖土方开挖采用机械开挖，先放好坡顶线。坡底线。经复测及验收合格后开始开挖。基础开挖深度为-5.7m。土方的开挖坡度系数为1：3。坡壁采用塑料膜满铺，防止雨水冲刷，保证边坡的稳定。坑底预留30CM，待验槽后，人工开挖，在开挖至坑底50CM以内时,测量人员抄出50CM水平线。在槽帮上订水平标高小木桩，在基坑内抄若干个基准点。拉通线找平。经开挖后，部分基槽位置有老基础砼承台，老基础砼承台体积一般为长5.5M、宽5.5M、高2M，老基础砼承台采用2台大型破碎机破碎。机械挖土至最后一步时开始人工挖除30CM预留土体，用50CM标准尺杆随时效核基底标高并在清理好的基底上拨好槽边线。人工清运土体倒退进行，若手推车不得不在挖好的基底上行走时，必须垫好木板或厚铁皮，不得扰动地基土。施工中对标准桩，观测点，加以保护。为防止地下水及雨水浸泡坑底沿基坑边30CM外预留50CM宽临时排水沟，且在转角处设临时集水坑，每一个坑内配备一台抽水泵，指派专人值班，随时抽出坑内的积水C基坑防护措施（1）在距坑边0.6M周围用Ф48钢管设两道护身栏杆，立杆间距4M，高出自然地面1.5M，埋深0.8M。基坑上口2M内不允许堆土，施工人员严禁翻越护身栏杆，施工期间设警示牌，夜间加设红灯标志d基础施工工序及质量保证措施1．基础施工工序（1）基槽验收浇筑基础垫层砼砼垫层上放线基础承台钢筋及模板安装浇筑基础承台砼搭设架管绑扎基础柱箍筋支基础柱模板浇筑基础柱砼支地梁模板安装绑扎地梁钢筋浇筑地梁砼拆除模板。（2）塔吊基础处钢筋；底板洞口钢筋绑扎不断开，待塔吊拆除时把妨碍的钢筋切断，塔吊拆除后再用电弧焊将切断的钢筋连接，焊接长度为10d，钢筋错开35d且大于或等于500MM（3）基础垫层砼厚度为100mm,。2．钢筋保护层砼的保护层采用砂浆垫块，厚度4CM，按照0.8M梅花形摆放柱砼采用砂
