工程规划、施工图审查流程图.doc

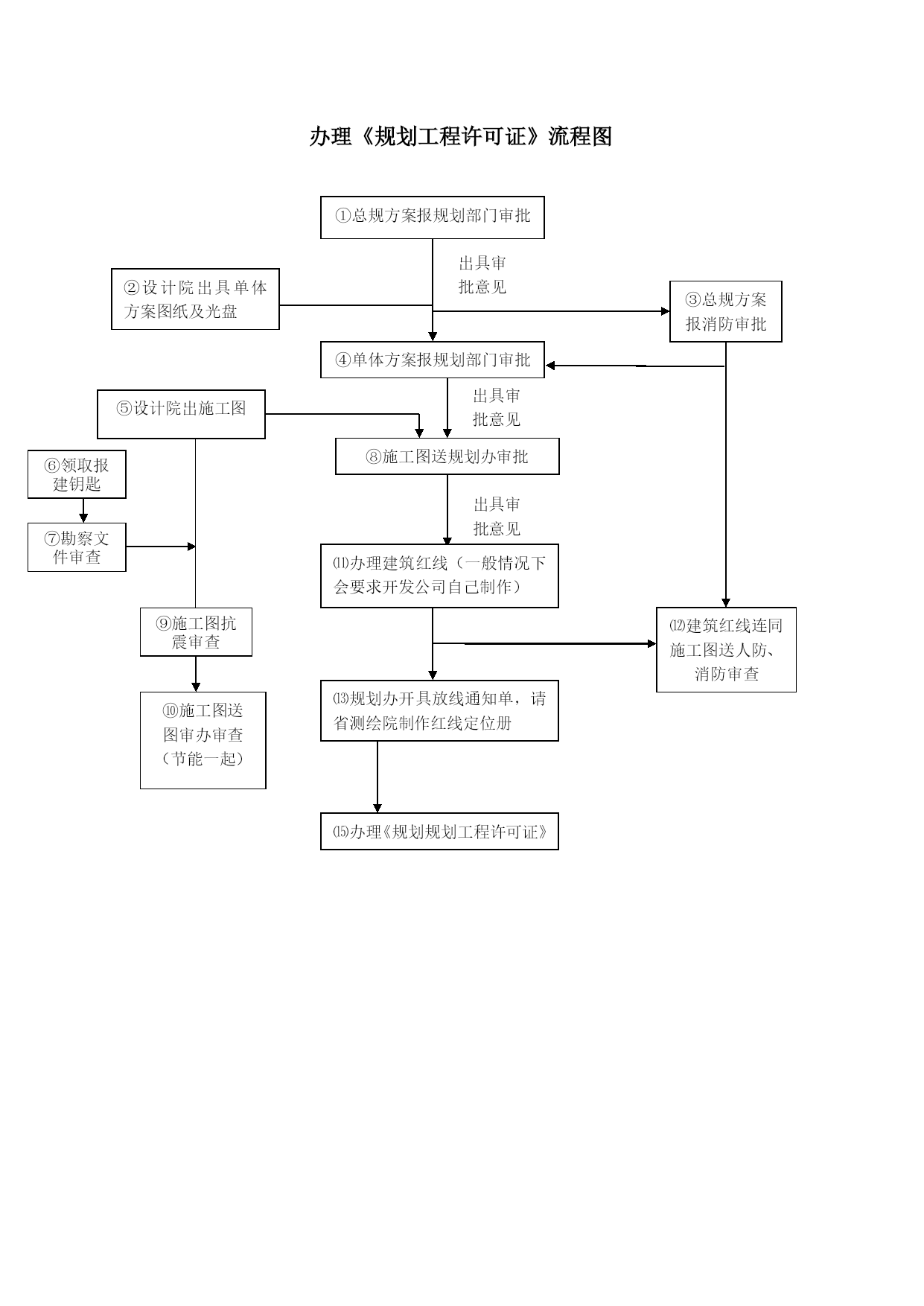

办理《规划工程许可证》流程图①总规方案报规划部门审批出具审批意见②设计院出具单体方案图纸及光盘③总规方案报消防审批④单体方案报规划部门审批⑾办理建筑红线（一般情况下会要求开发公司自己制作）⑦勘察文件审查⑥领取报建钥匙⑤设计院出施工图⒀规划办开具放线通知单，请省测绘院制作红线定位册出具审批意见⑧施工图送规划办审批出具审批意见⑨施工图抗震审查⑿建筑红线连同施工图送人防、消防审查图审办审查⒂办理《规划规划工程许可证》⑩施工图送图审办审查（节能一起）总规方案报消防审批：①申请报告个工作日②介绍信③报审表④立项批文（复印件）⑤规划总平面（原、复）规划局批复意见的⑥总平图（蓝图）光盘DWF单体方案报规划部门审批：①每栋楼的平、立、剖图纸各一套（蓝图）（东湖开发区规划局）②总平面布置图四份（蓝图）③立面效果图制作展板及刻制光盘④总体方案的批复意见工程勘察文件审查：①用地红线（原件、复印件各一份）5个工作日②总平面图（原件、复印件各一份）③勘察技术要求和任何委托书（原件，加盖建设单位公章、设计人员签字）④签章齐全的勘察文件4套⑤勘察文件电子文档光盘1份施工图抗震审查若楼层高于10层，①用地红线（复印件）（武汉市抗震办公室）则须提供②已备案的勘察合同10个工作日③已备案的设计合同④工程勘察报告（初勘）1份⑤初步设计说明书1份⑥初步设计图纸1套（每套包括建筑、结构）若楼层高于20层，①规划方案和批准意见书及附图（原件、复印件各一份）则须提供②已备案的勘察合同③已备案的设计合同④工程勘察报告（初勘或详勘）2份⑤初步设计说明书4份⑥初步设计图纸4套（包括建筑、结构、水、电）施工图节能审查填写《武汉市居住建筑节能设计审查备案登记表》，盖设计院与甲方的章，交与施工图纸审查同步进行施工图图纸审查审查合格的勘察报告1份10个工作日签章齐全的施工图设计文件4套（复审需5个工作日）节能备案表4份环评审查：（区环保局）①审查申请表②总平图布置图（复印件）③用地红线图（复印件）④雨水、污水管网图⑤可行性研究报告将上述资料交到区环保局后，区环保局审核认可后会指定一家环评机构制作环境评估报告。报告交由环保局盖章认可，并由环保局出具环境评估意见书方可。建筑红线7个工作日一般由设计院提供，交规划局审核、盖章。放线通知单建筑红线复印件7个工作日规划工程许可证①立项批文②消防审查意见7个工作日③人防审查意见④档案管意见⑤白蚁防治办意见⑥抗震审查意见个人工作业务总结本人于2009年7月进入新疆中正鑫磊地矿技术服务有限公司(前身为“西安中正矿业信息咨询有限公司”)，主要从事测量技术工作，至今已有三年。在这宝贵的三年时间里，我边工作、边学习测绘相专业书籍，遇到不懂得问题积极的请教工程师们，在他们耐心的教授和指导下，我的专业知识水平得到了很到的提高，并在实地测量工作中加以运用、总结，不断的提高自己的专业技术水平。同时积极的参与技术培训学习，加速自身知识的不断更新和自身素质的提高。努力使自己成为一名合格的测绘技术人员。在这三年中，在公司各领导及同事的帮助带领下，按照岗位职责要求和行为规范，努力做好本职工作，认真完成了领导所交给的各项工作，在思想觉悟及工作能力方面有了很大的提高。在思想上积极向上，能够认真贯彻党的基本方针政策，积极学习政治理论，坚持四项基本原则，遵纪守法，爱岗敬业，具有强烈的责任感和事业心。积极主动学习专业知识，工作态度端正，认真负责，具有良好的思想政治素质、思想品质和职业道德。在工作态度方面，勤奋敬业，热爱本职工作，能够正确认真的对待每一项工作，能够主动寻找自己的不足并及时学习补充，始终保持严谨认真的工作态度和一丝不苟的工作作风。在公司领导的关怀以及同事们的支持和帮助下，我迅速的完成了职业角色的转变。一、回顾这四年来的职业生涯，我主要做了以下工作：1、参与了新疆库车县新疆库车县胡同布拉克石灰岩矿的野外测绘和放线工作、点之记的编写工作、1:2000地形地质图修测、1:1000勘探剖面测量、测绘内业资料的编写工作，提交成果《新疆库车县胡同布拉克石灰岩矿普查报告》已通过评审。2、参与了库车县城北水厂建设项目用地压覆矿产资源评估项目的室内地质资料编写工作，提交成果为《库车县城北水厂建设项目用地压覆矿产资源评估报告》，现已通过评审。3、参与了《新疆库车县巴西克其克盐矿普查》项目的野外地质勘查工作，参与项目包括：1:2000地质测图、1:1000勘查线剖面测量、测绘内业资料的编写工作；最终提交的《新疆库车县康村盐矿普查报告》已通过评审。4、参与了新疆哈密市南坡子泉金矿2009年度矿山储量监测工作，项目包括：野外地质测量与室内地质资料的编写，提交成果为《新疆哈密市南坡子泉金矿2009年度矿山储量年报》，现已通过评审。6、参与了《新疆博乐市五台石灰岩矿9号矿区勘探》项目的野外地质勘查工作
