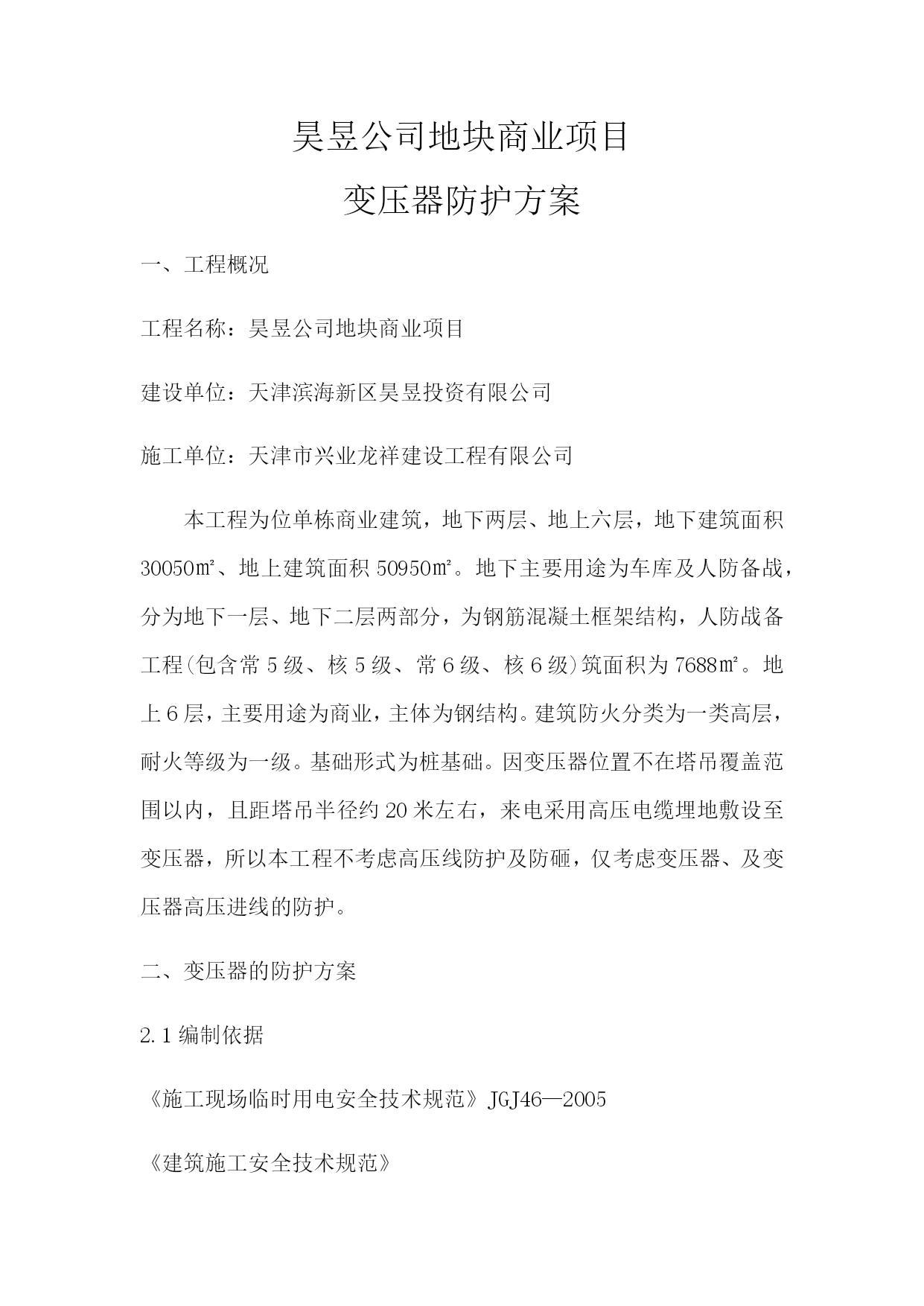

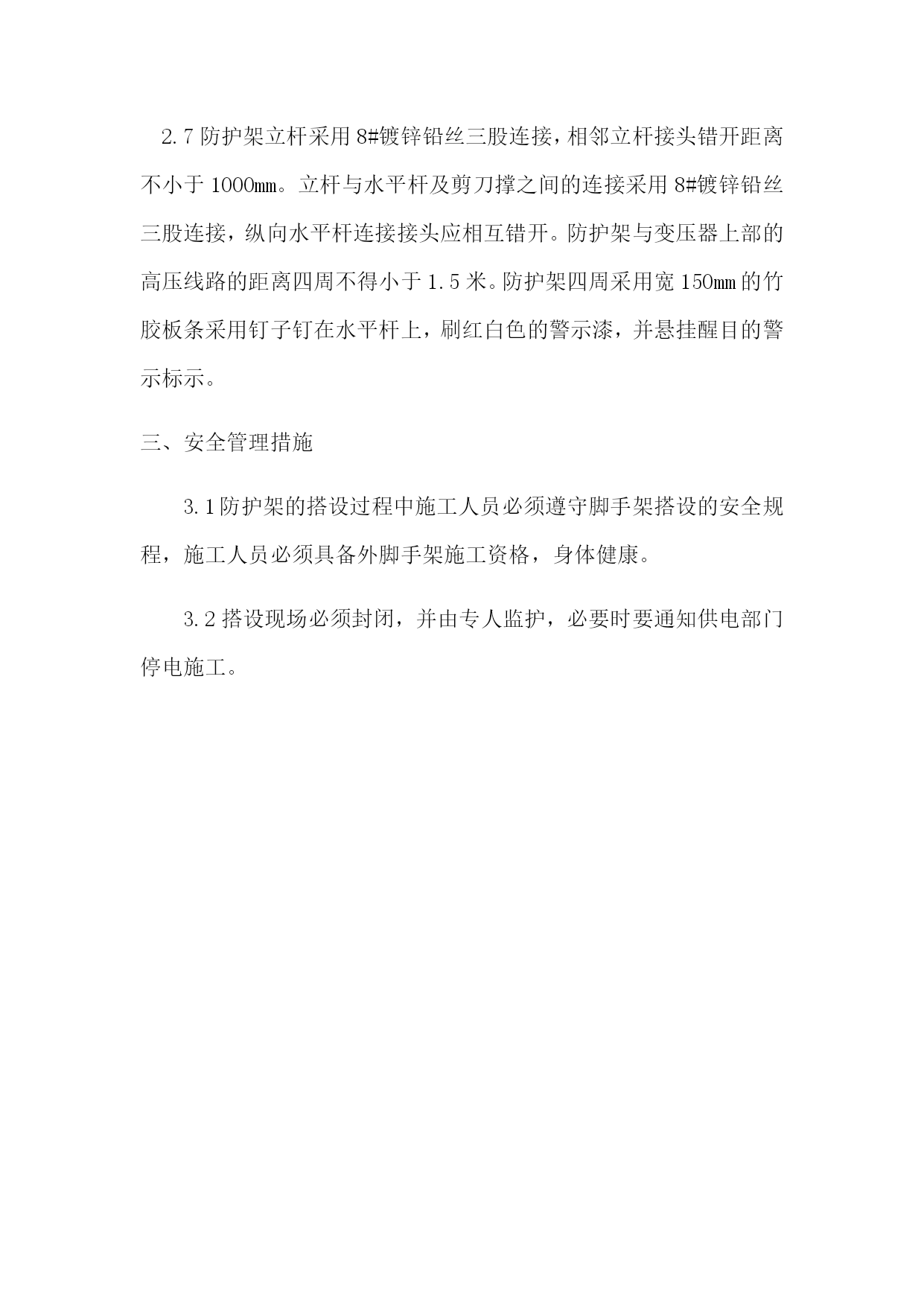

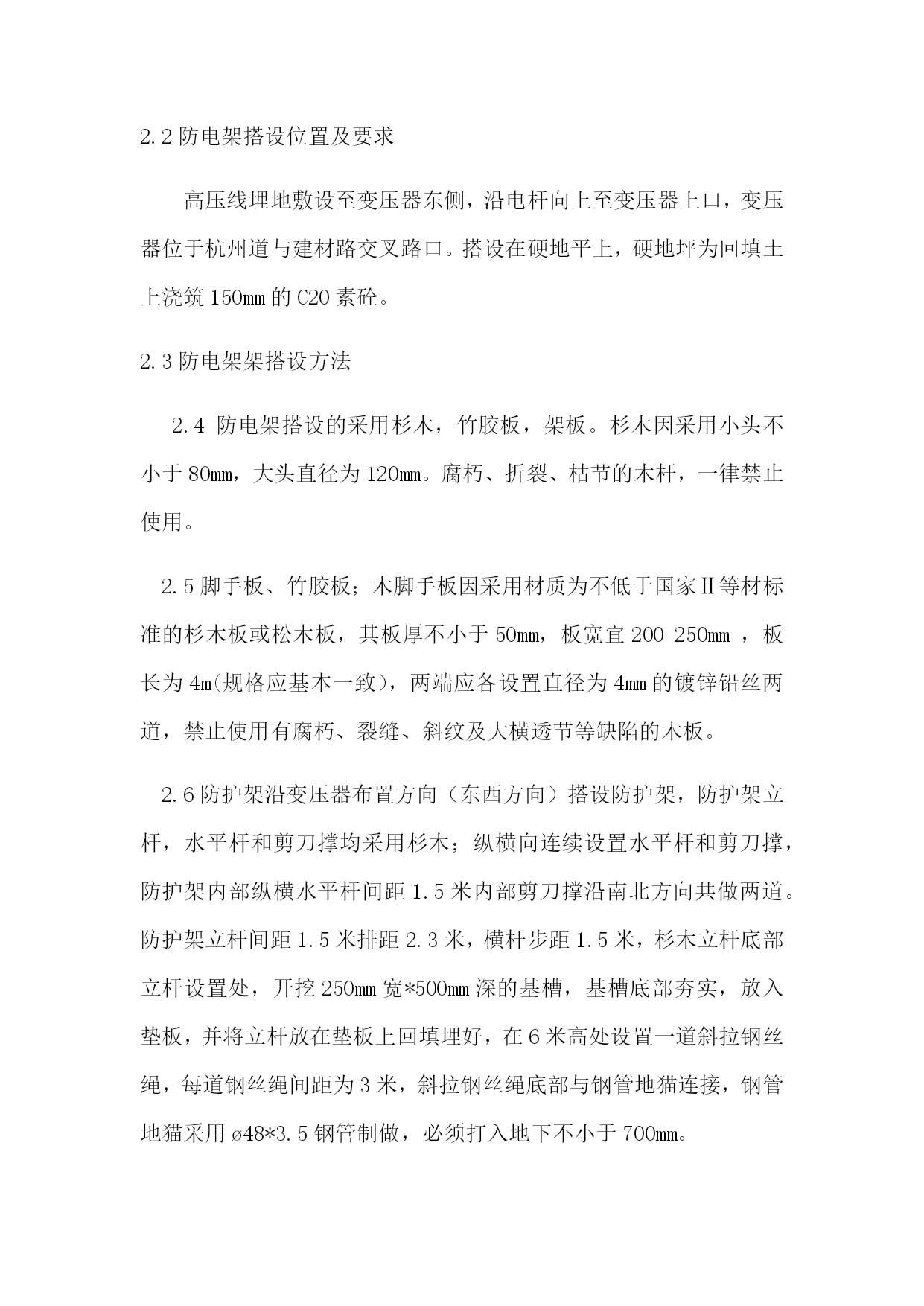

昊昱公司地块商业项目变压器防护方案一、工程概况工程名称：昊昱公司地块商业项目建设单位：天津滨海新区昊昱投资有限公司施工单位：天津市兴业龙祥建设工程有限公司本工程为位单栋商业建筑，地下两层、地上六层，地下建筑面积30050㎡、地上建筑面积50950㎡。地下主要用途为车库及人防备战，分为地下一层、地下二层两部分，为钢筋混凝土框架结构，人防战备工程(包含常5级、核5级、常6级、核6级)筑面积为7688㎡。地上6层，主要用途为商业，主体为钢结构。建筑防火分类为一类高层，耐火等级为一级。基础形式为桩基础。因变压器位置不在塔吊覆盖范围以内，且距塔吊半径约20米左右，来电采用高压电缆埋地敷设至变压器，所以本工程不考虑高压线防护及防砸，仅考虑变压器、及变压器高压进线的防护。二、变压器的防护方案2.1编制依据《施工现场临时用电安全技术规范》JGJ46—2005《建筑施工安全技术规范》2.2防电架搭设位置及要求高压线埋地敷设至变压器东侧，沿电杆向上至变压器上口，变压器位于杭州道与建材路交叉路口。搭设在硬地平上，硬地坪为回填土上浇筑150mm的C20素砼。2.3防电架架搭设方法2.4防电架搭设的采用杉木，竹胶板，架板。杉木因采用小头不小于80mm，大头直径为120mm。腐朽、折裂、枯节的木杆，一律禁止使用。2.5脚手板、竹胶板；木脚手板因采用材质为不低于国家Ⅱ等材标准的杉木板或松木板，其板厚不小于50mm，板宽宜200-250mm，板长为4m(规格应基本一致），两端应各设置直径为4mm的镀锌铅丝两道，禁止使用有腐朽、裂缝、斜纹及大横透节等缺陷的木板。2.6防护架沿变压器布置方向（东西方向）搭设防护架，防护架立杆，水平杆和剪刀撑均采用杉木；纵横向连续设置水平杆和剪刀撑，防护架内部纵横水平杆间距1.5米内部剪刀撑沿南北方向共做两道。防护架立杆间距1.5米排距2.3米，横杆步距1.5米，杉木立杆底部立杆设置处，开挖250mm宽*500mm深的基槽，基槽底部夯实，放入垫板，并将立杆放在垫板上回填埋好，在6米高处设置一道斜拉钢丝绳，每道钢丝绳间距为3米，斜拉钢丝绳底部与钢管地猫连接，钢管地猫采用ø48*3.5钢管制做，必须打入地下不小于700mm。2.7防护架立杆采用8#镀锌铅丝三股连接，相邻立杆接头错开距离不小于1000mm。立杆与水平杆及剪刀撑之间的连接采用8#镀锌铅丝三股连接，纵向水平杆连接接头应相互错开。防护架与变压器上部的高压线路的距离四周不得小于1.5米。防护架四周采用宽150mm的竹胶板条采用钉子钉在水平杆上，刷红白色的警示漆，并悬挂醒目的警示标示。三、安全管理措施3.1防护架的搭设过程中施工人员必须遵守脚手架搭设的安全规程，施工人员必须具备外脚手架施工资格，身体健康。3.2搭设现场必须封闭，并由专人监护，必要时要通知供电部门停电施工。昊昱公司地块商业项目外电防护施工方案天津市兴业龙祥建设工程有限公司2017年6月13日（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
