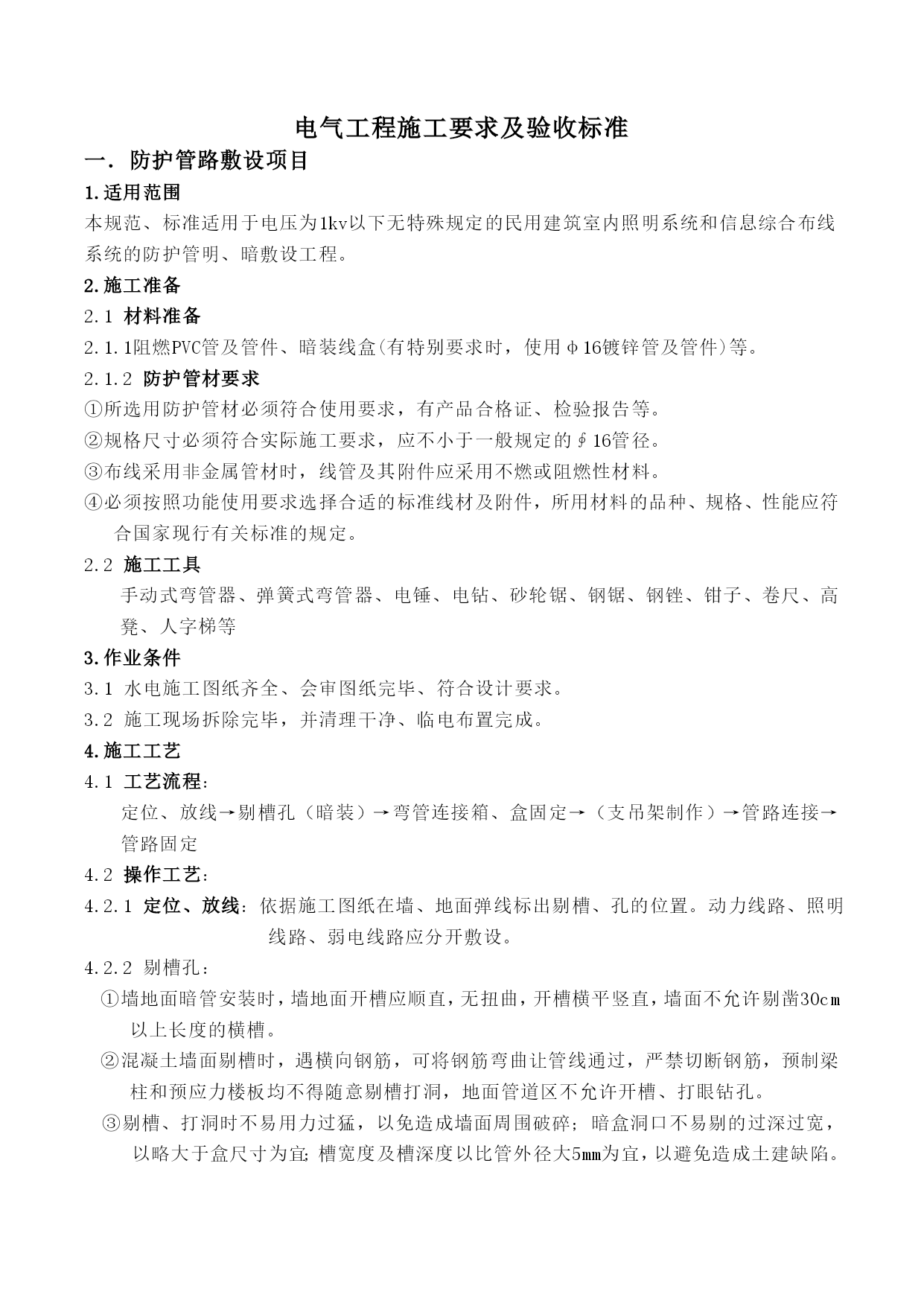

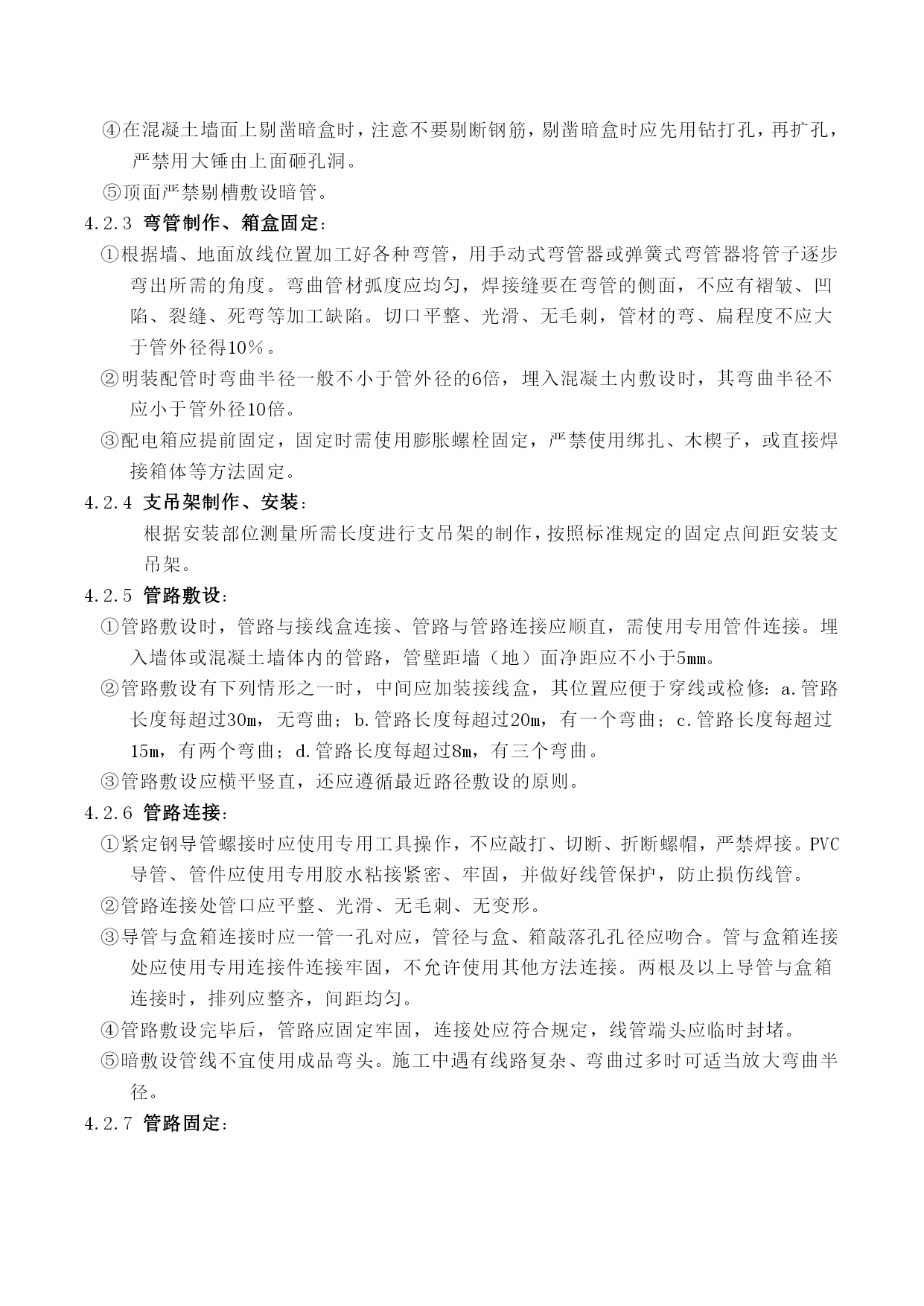

............电气工程施工要求及验收标准一．防护管路敷设项目1.适用范围本规范、标准适用于电压为1kv以下无特殊规定的民用建筑室内照明系统和信息综合布线系统的防护管明、暗敷设工程。2.施工准备2.1材料准备2.1.1阻燃PVC管及管件、暗装线盒(有特别要求时，使用φ16镀锌管及管件)等。2.1.2防护管材要求=1\*GB3①所选用防护管材必须符合使用要求，有产品合格证、检验报告等。=2\*GB3②规格尺寸必须符合实际施工要求，应不小于一般规定的∮16管径。=3\*GB3③布线采用非金属管材时，线管及其附件应采用不燃或阻燃性材料。=4\*GB3④必须按照功能使用要求选择合适的标准线材及附件，所用材料的品种、规格、性能应符合国家现行有关标准的规定。2.2施工工具手动式弯管器、弹簧式弯管器、电锤、电钻、砂轮锯、钢锯、钢锉、钳子、卷尺、高凳、人字梯等3.作业条件3.1水电施工图纸齐全、会审图纸完毕、符合设计要求。3.2施工现场拆除完毕，并清理干净、临电布置完成。4.施工工艺4.1工艺流程：定位、放线→剔槽孔（暗装）→弯管连接箱、盒固定→（支吊架制作）→管路连接→管路固定4.2操作工艺：4.2.1定位、放线：依据施工图纸在墙、地面弹线标出剔槽、孔的位置。动力线路、照明线路、弱电线路应分开敷设。4.2.2剔槽孔：①墙地面暗管安装时，墙地面开槽应顺直，无扭曲，开槽横平竖直，墙面不允许剔凿30cm以上长度的横槽。②混凝土墙面剔槽时，遇横向钢筋，可将钢筋弯曲让管线通过，严禁切断钢筋，预制梁柱和预应力楼板均不得随意剔槽打洞，地面管道区不允许开槽、打眼钻孔。=3\*GB3③剔槽、打洞时不易用力过猛，以免造成墙面周围破碎；暗盒洞口不易剔的过深过宽，以略大于盒尺寸为宜；槽宽度及槽深度以比管外径大5mm为宜，以避免造成土建缺陷。=4\*GB3④在混凝土墙面上剔凿暗盒时，注意不要剔断钢筋，剔凿暗盒时应先用钻打孔，再扩孔，严禁用大锤由上面砸孔洞。=5\*GB3⑤顶面严禁剔槽敷设暗管。4.2.3弯管制作、箱盒固定：①根据墙、地面放线位置加工好各种弯管，用手动式弯管器或弹簧式弯管器将管子逐步弯出所需的角度。弯曲管材弧度应均匀，焊接缝要在弯管的侧面，不应有褶皱、凹陷、裂缝、死弯等加工缺陷。切口平整、光滑、无毛刺，管材的弯、扁程度不应大于管外径得10％。②明装配管时弯曲半径一般不小于管外径的6倍，埋入混凝土内敷设时，其弯曲半径不应小于管外径10倍。③配电箱应提前固定，固定时需使用膨胀螺栓固定，严禁使用绑扎、木楔子，或直接焊接箱体等方法固定。4.2.4支吊架制作、安装：根据安装部位测量所需长度进行支吊架的制作，按照标准规定的固定点间距安装支吊架。4.2.5管路敷设：①管路敷设时，管路与接线盒连接、管路与管路连接应顺直，需使用专用管件连接。埋入墙体或混凝土墙体内的管路，管壁距墙（地）面净距应不小于5mm。②管路敷设有下列情形之一时，中间应加装接线盒，其位置应便于穿线或检修：a.管路长度每超过30m，无弯曲；b.管路长度每超过20m，有一个弯曲；c.管路长度每超过15m，有两个弯曲；d.管路长度每超过8m，有三个弯曲。③管路敷设应横平竖直，还应遵循最近路径敷设的原则。4.2.6管路连接：①紧定钢导管螺接时应使用专用工具操作，不应敲打、切断、折断螺帽，严禁焊接。PVC导管、管件应使用专用胶水粘接紧密、牢固，并做好线管保护，防止损伤线管。②管路连接处管口应平整、光滑、无毛刺、无变形。③导管与盒箱连接时应一管一孔对应，管径与盒、箱敲落孔孔径应吻合。管与盒箱连接处应使用专用连接件连接牢固，不允许使用其他方法连接。两根及以上导管与盒箱连接时，排列应整齐，间距均匀。④管路敷设完毕后，管路应固定牢固，连接处应符合规定，线管端头应临时封堵。⑤暗敷设管线不宜使用成品弯头。施工中遇有线路复杂、弯曲过多时可适当放大弯曲半径。4.2.7管路固定：①管路在钢筋混凝土墙、砖墙、砌体墙剔槽敷设时，每隔1m左右用铁丝或铜丝绑扎，塑料胀管应固定牢固。敷设地面管道时应使用金属镀锌卡件、塑料胀管应固定牢固。②管路明敷时，排列应整齐，固定点牢固，间距均匀。固定点与终端、弯头中点、电器具或箱盒边缘的距离宜为150～300mm。5.质量标准5.1明装管线固定点间距要求序号敷设方式导管种类导管直径（mm）16-2025-32401吊架、支架或、沿墙敷设（固定间距m）PVC导管0.81.21.52薄壁钢导管1.52.02.55.2管路敷设及盒、箱安装检查项目、质量标准、检验方法序号项目允许偏差（mm）检验方法1暗敷设管子最小弯曲半径≥6D尺量检查明敷设管子最小弯曲半径≥6D尺量检查2箱高度5尺量检查3垂直高度高500mm以上1.5吊线、尺量检查高500mm以下3吊线、
