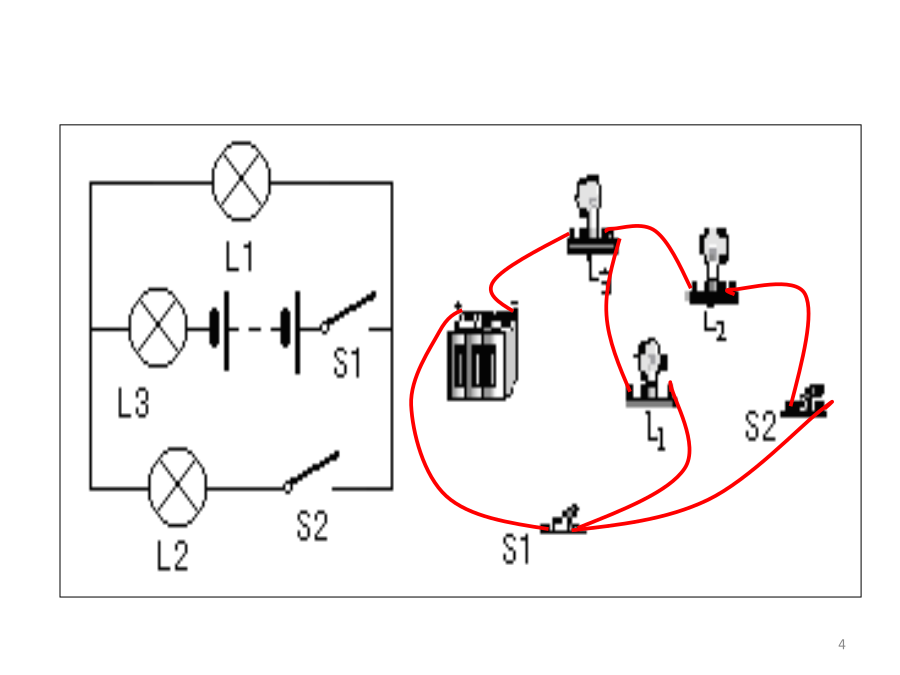

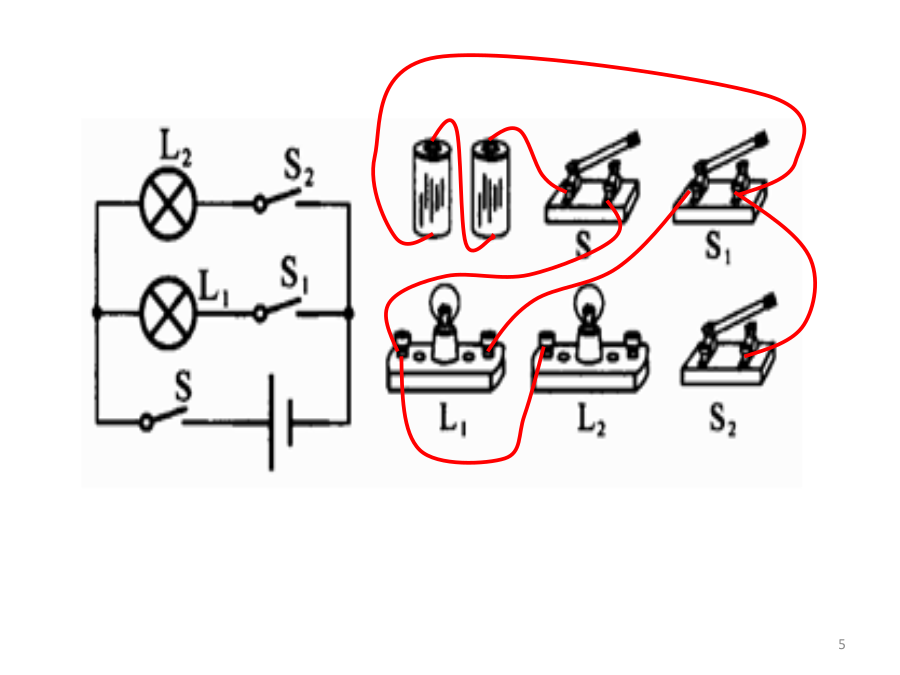

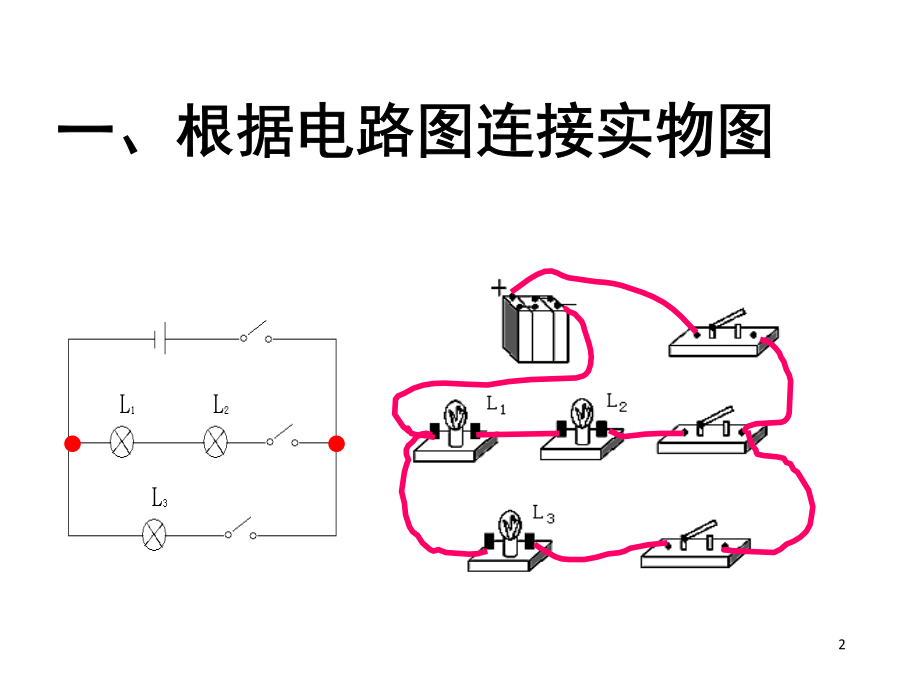

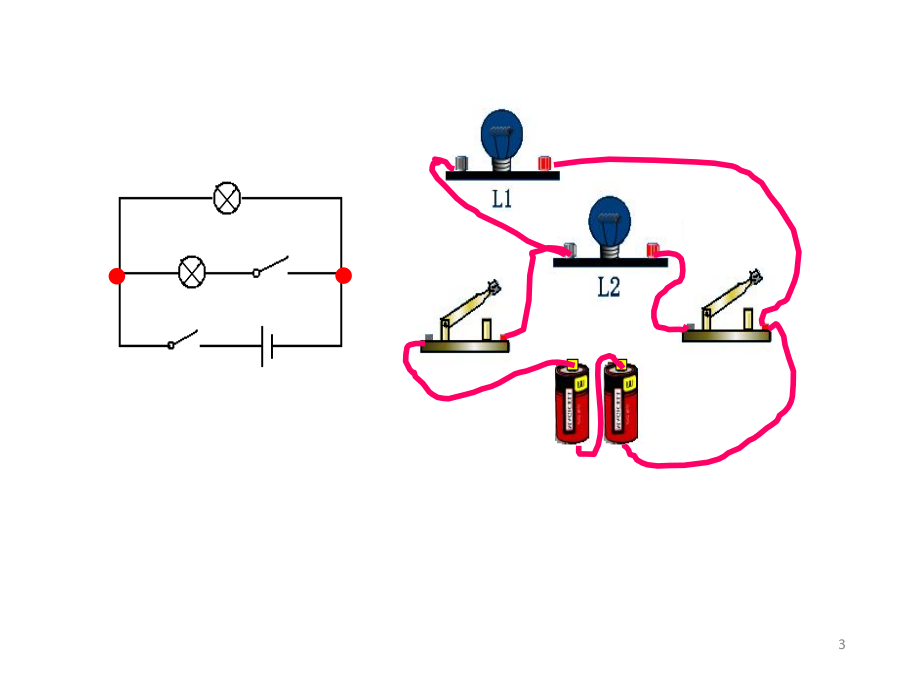

初中物理电路图专题练习题二、根据实物图，画出相应的电路图如图甲所示是利用电池作电源模拟楼梯灯的电路图，请你完成图乙中实物的接．三、根据要求设计出电路图，并用笔画线代替导线，将各题中的实物连接起来。1、图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。在虚框内画出电路图并连接实物图。3、图5中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。虚框内画出电路图连接实物图。5、图6中三个灯泡并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。画出电路图、并连接实物图。7、图7、图8、图9、图10、图11、图12中两灯并联，S是总开关，S1只控制灯泡L1，请画出电路图，并将所缺的导线补上
