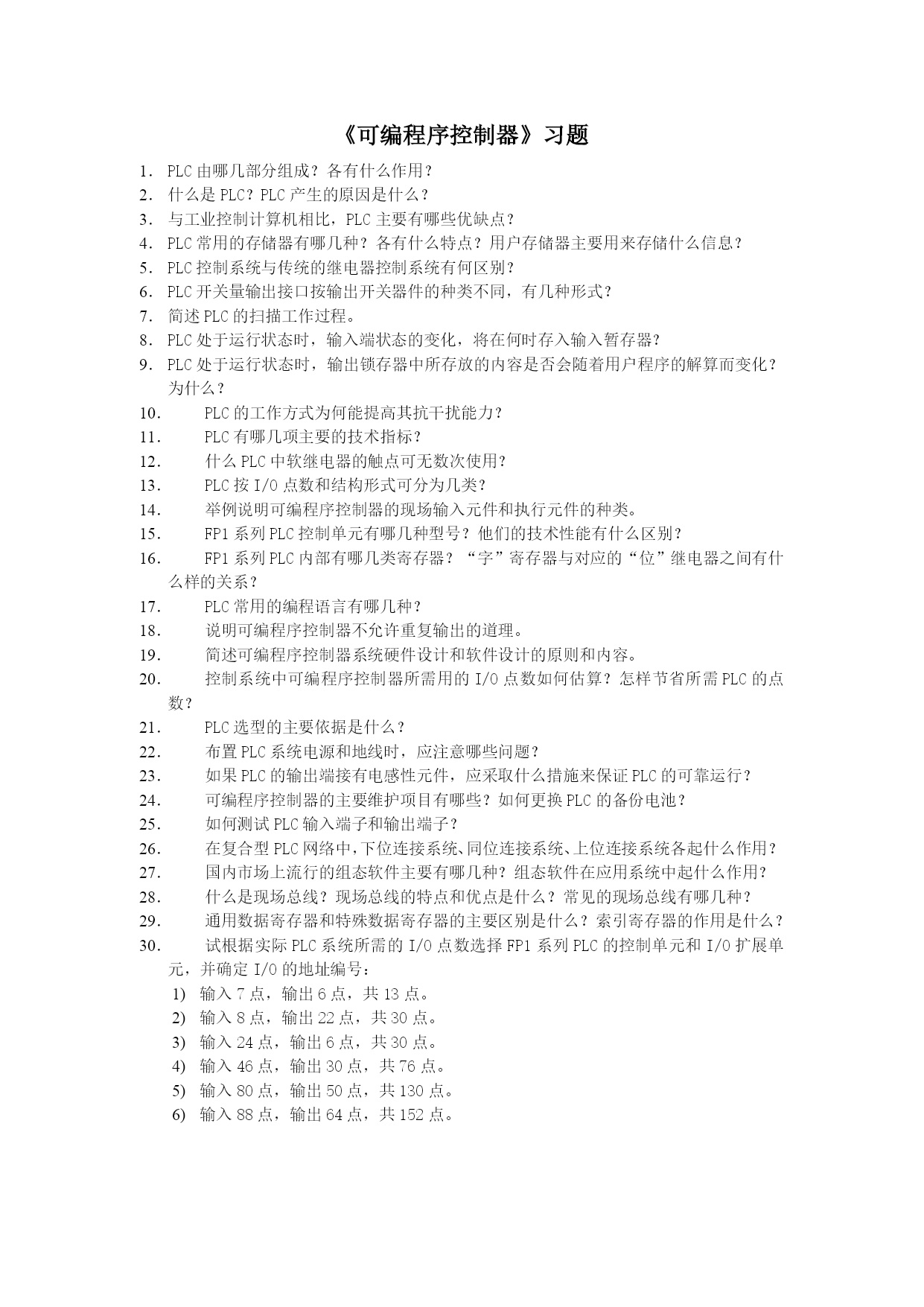

《可编程序控制器》习题PLC由哪几部分组成？各有什么作用？什么是PLC？PLC产生的原因是什么？与工业控制计算机相比，PLC主要有哪些优缺点？PLC常用的存储器有哪几种？各有什么特点？用户存储器主要用来存储什么信息？PLC控制系统与传统的继电器控制系统有何区别？PLC开关量输出接口按输出开关器件的种类不同，有几种形式？简述PLC的扫描工作过程。PLC处于运行状态时，输入端状态的变化，将在何时存入输入暂存器？PLC处于运行状态时，输出锁存器中所存放的内容是否会随着用户程序的解算而变化？为什么？PLC的工作方式为何能提高其抗干扰能力？PLC有哪几项主要的技术指标？什么PLC中软继电器的触点可无数次使用？PLC按I/O点数和结构形式可分为几类？举例说明可编程序控制器的现场输入元件和执行元件的种类。FP1系列PLC控制单元有哪几种型号？他们的技术性能有什么区别？FP1系列PLC内部有哪几类寄存器？“字”寄存器与对应的“位”继电器之间有什么样的关系？PLC常用的编程语言有哪几种？说明可编程序控制器不允许重复输出的道理。简述可编程序控制器系统硬件设计和软件设计的原则和内容。控制系统中可编程序控制器所需用的I/O点数如何估算？怎样节省所需PLC的点数？PLC选型的主要依据是什么？布置PLC系统电源和地线时，应注意哪些问题？如果PLC的输出端接有电感性元件，应采取什么措施来保证PLC的可靠运行？可编程序控制器的主要维护项目有哪些？如何更换PLC的备份电池？如何测试PLC输入端子和输出端子？在复合型PLC网络中，下位连接系统、同位连接系统、上位连接系统各起什么作用？国内市场上流行的组态软件主要有哪几种？组态软件在应用系统中起什么作用？什么是现场总线？现场总线的特点和优点是什么？常见的现场总线有哪几种？通用数据寄存器和特殊数据寄存器的主要区别是什么？索引寄存器的作用是什么？试根据实际PLC系统所需的I/O点数选择FP1系列PLC的控制单元和I/O扩展单元，并确定I/O的地址编号：输入7点，输出6点，共13点。输入8点，输出22点，共30点。输入24点，输出6点，共30点。输入46点，输出30点，共76点。输入80点，输出50点，共130点。输入88点，输出64点，共152点。某系统有两种工作方式，手动和自动。现场的输入设备有：6个行程开关（SQ1~SQ6）和2个按钮（SB1~SB2）仅供自动程序使用，6个按钮（SB3~SB8）仅拱手动程序使用，4个行程开关（SQ7~SQ10）为手动、自动两程序共用。现有CPM1A-20CDR型PLC，其输入点12个（00000~00011），是否可以使用？若可以，是画出相应的外部输入硬件接线图。试用定时器实现频率为5Hz的方波，并用计数器计数，1个小时后停止，驱动Y0输出，画出梯形图。如果PLC的输入端或输出端接有感性元件，应采取什么措施来保证PLC的可靠运行？设计一个汽车库自动门控制系统，具体控制要求是：当汽车到达车库门前，超声波开关接收到车来的信号，开门上升，当升到顶点碰到上限开关，门停止上升，当汽车驶入车库后，光电开关发出信号，门电动机反转，门下降，当下降碰到下限开关后门电动机停止。试画出输入输出设备与PLC的接线图、设计出梯形图程序并加以调试。电机正反转控制线路。要求：正反转启动信号X1、X2，停车信号X3，输出信号Y2、Y3。具有电气互锁和机械互锁功能。六盏灯正方向顺序全通，反方向顺序全灭控制。要求：按下启动信号X0，六盏灯（Y0~~~Y5）依次都亮，间隔时间为1秒；按下停车信号X1，灯反方向（Y5~~~Y0）依次全灭，间隔时间为1秒；按下复位信号X2，六盏灯立即全灭。设计喷泉电路。要求：喷泉有A、B、C三组喷头。启动后，A组先喷5秒，后B、C同时喷，5秒后B停，再5秒C停，而A、B又喷，再2秒，C也喷，持续5秒后全部停，再3秒重复上述过程。A（Y0），B（Y1），C（Y2），启动信号X0。设计一工作台自动往复控制程序。要求：正反转启动信号X0、X1，停车信号X2，左右限位开关X3、X4，输出信号Y0、Y1。具有电气互锁和机械互锁功能。设计钻床主轴多次进给控制。要求：该机床进给由液压驱动。电磁阀DT1得电主轴前进，失电后退。同时，还用电磁阀DT2控制前进及后退速度，得电快速，失电慢速。其工作过程为：XK2XK3XK4XK1（初始位置）快进工进快退工进快进快退启动信号X0，急停信号X1，XK1（X2），XK2（X3），XK3（X4），XK4（X5），DT1（Y0），DT2（Y1）六盏灯单通循环控制。要求：按下启动信号X0，六盏灯（Y0~~~Y5）依次循环显示，每盏灯亮1秒时间。按下停车信号X1，灯全灭。气压成型机控制。要求：开始时，冲头处在最高位置（XK1闭合）。按下启动按钮，电磁阀1DT得电，冲头向下运
