镜片基础知识及光学性能.ppt

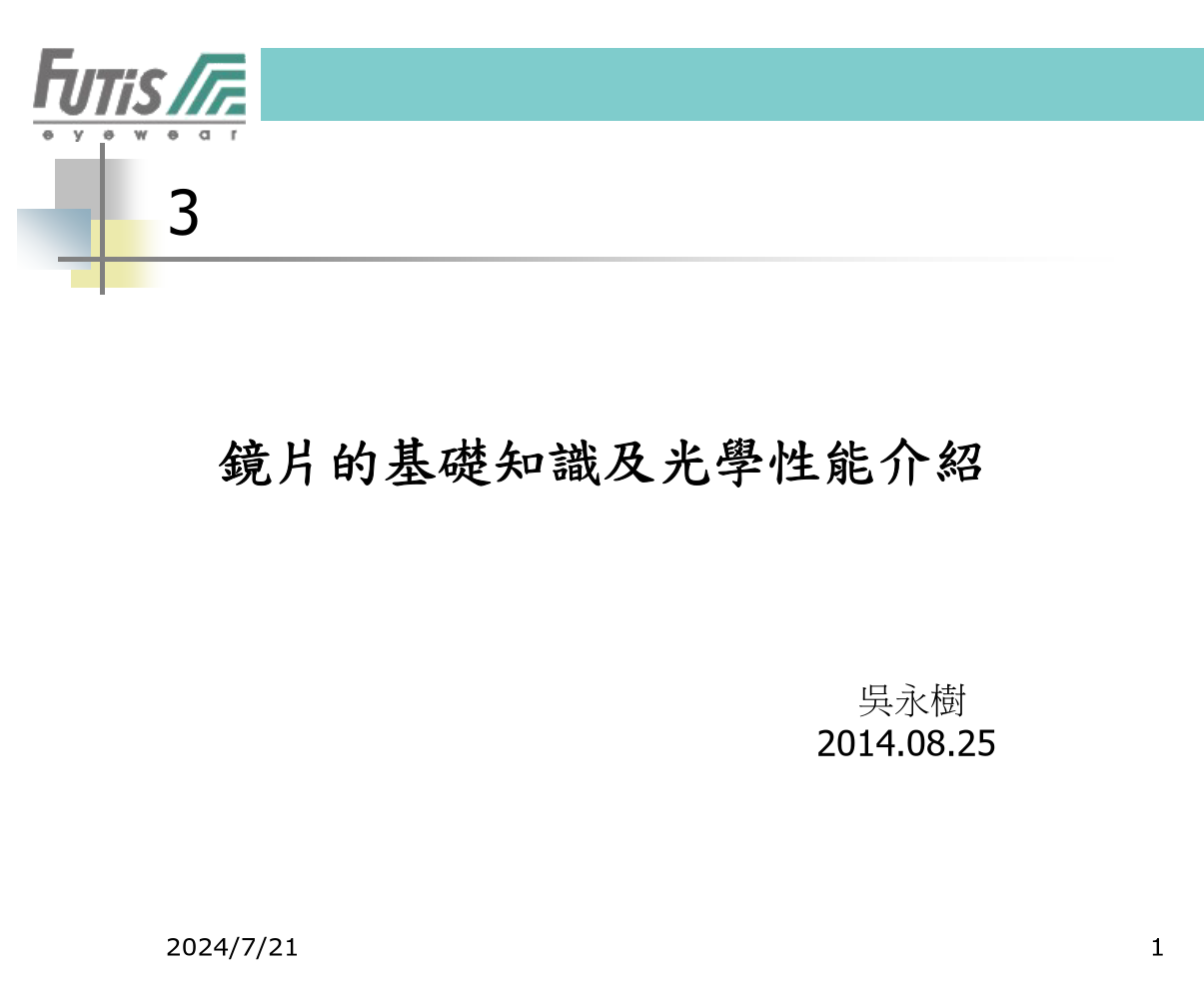

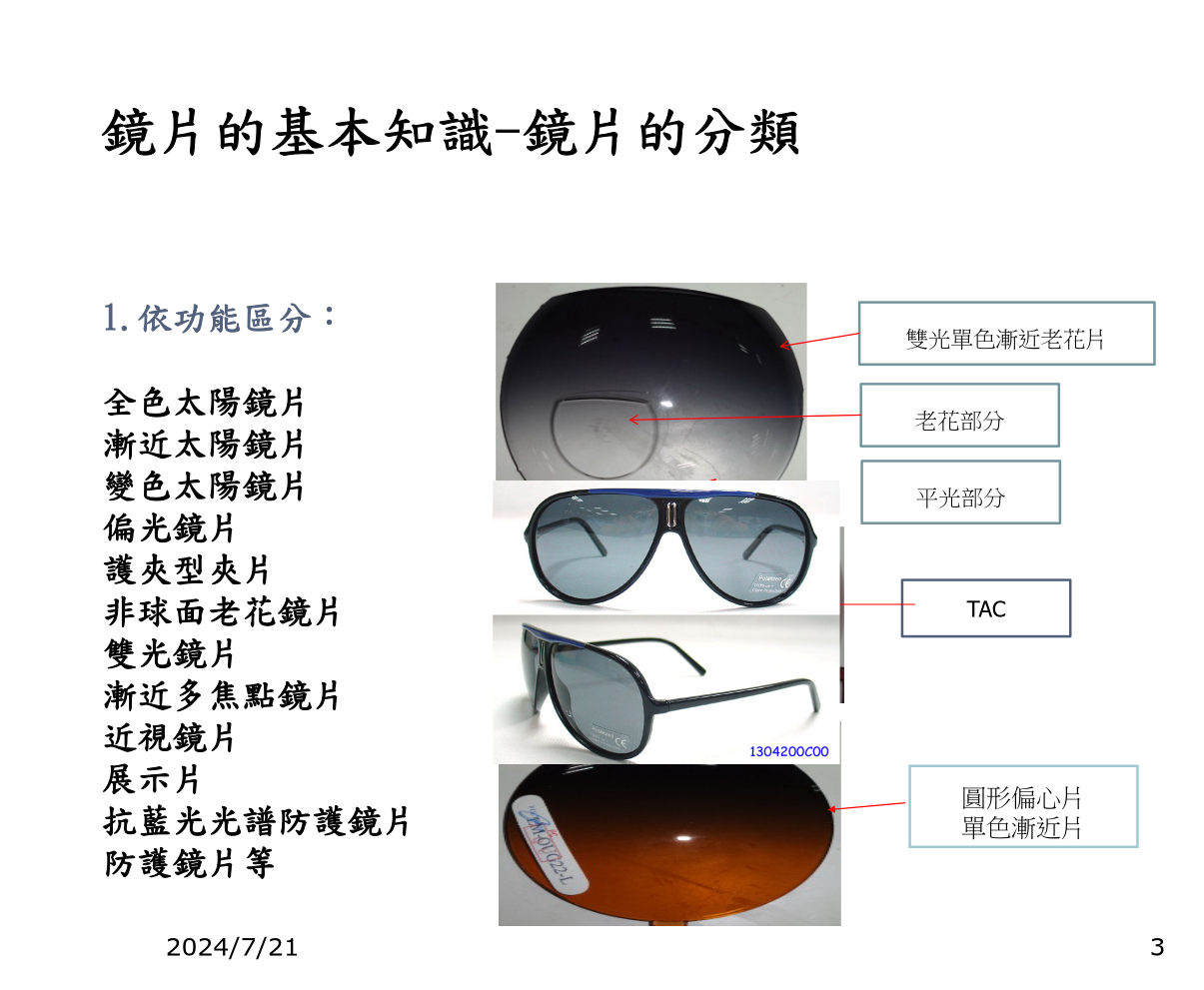

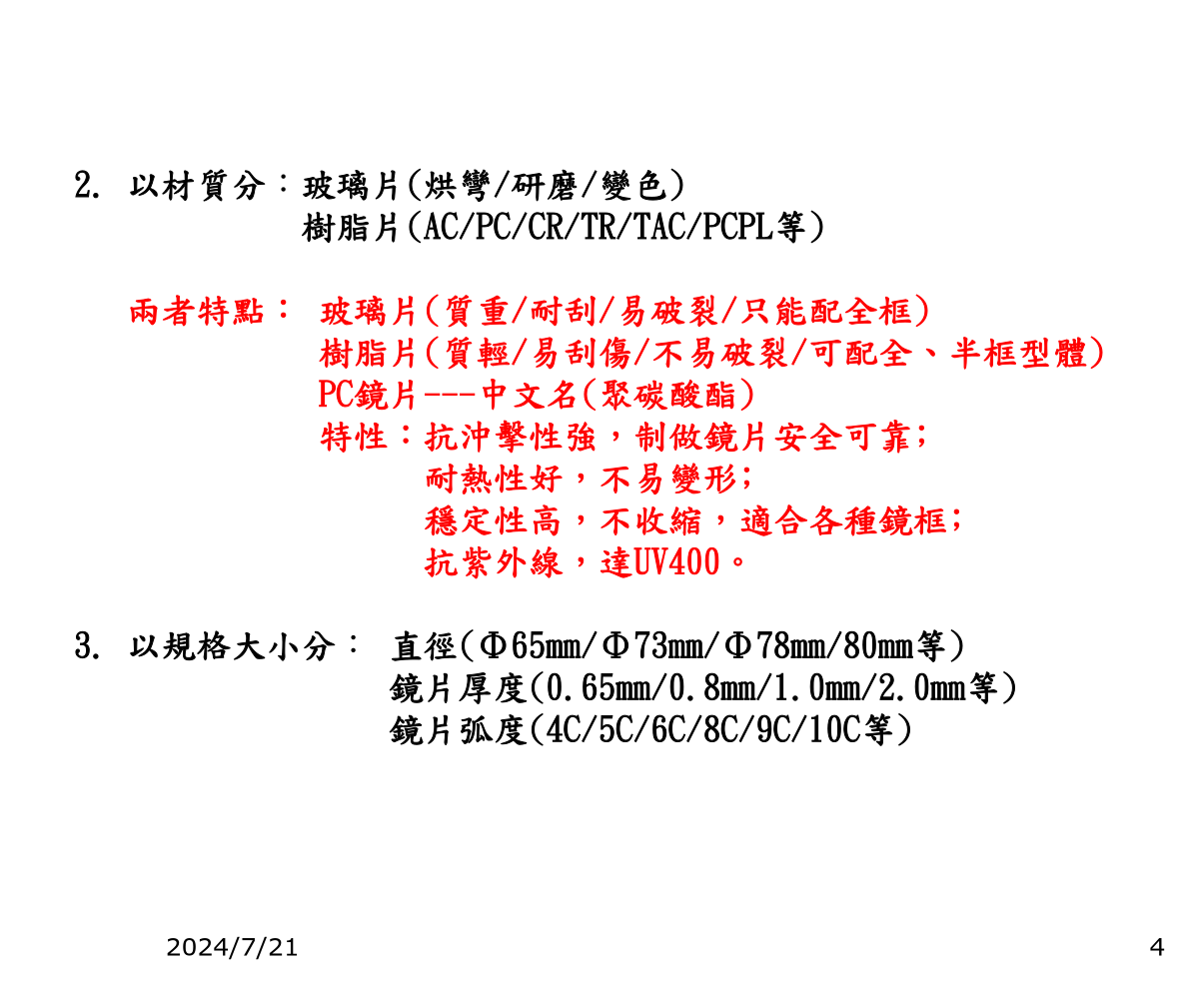

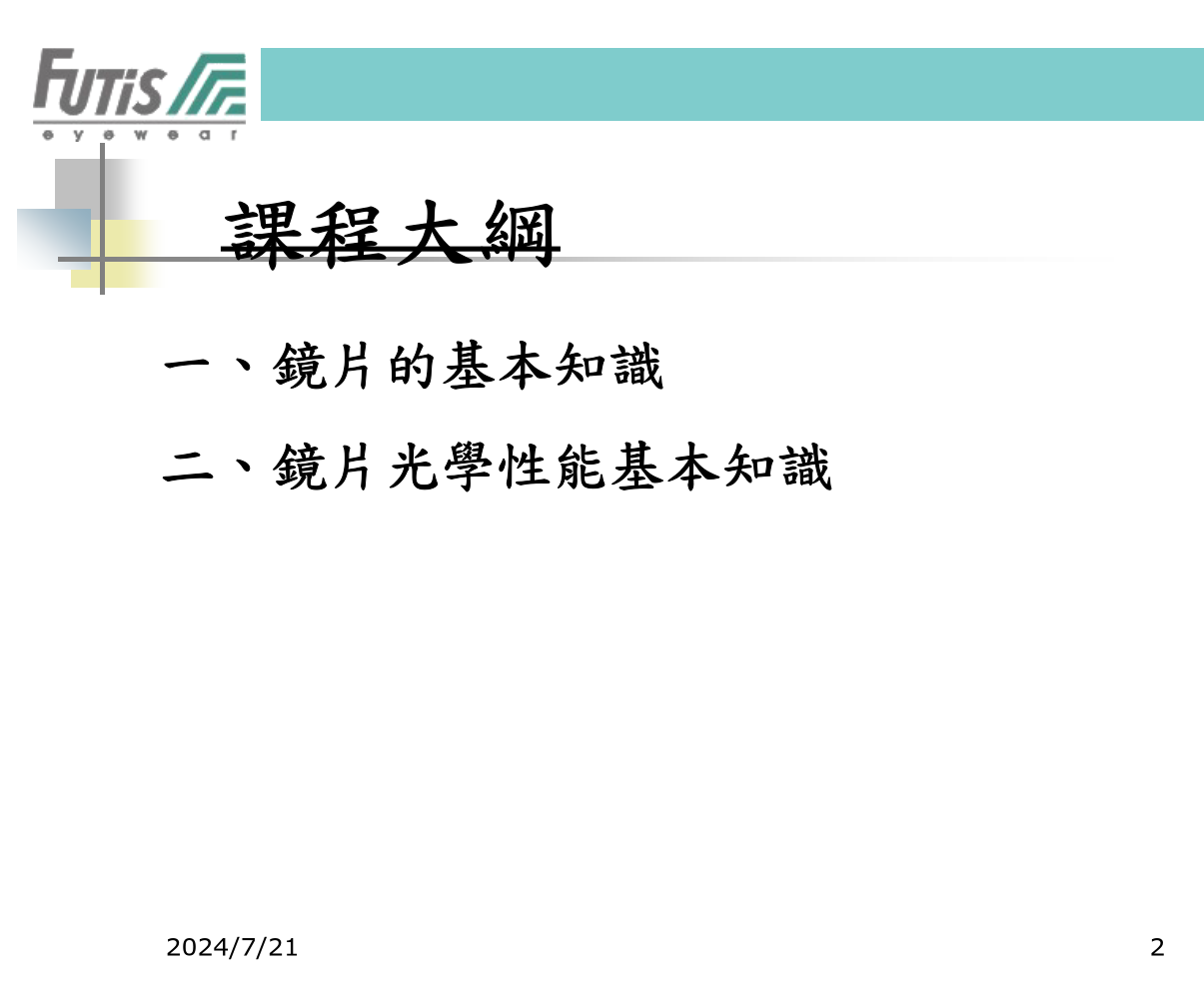

鏡片的基礎知識及光學性能介紹一、鏡片的基本知識二、鏡片光學性能基本知識鏡片的基本知識-鏡片的分類2.以材質分：玻璃片(烘彎/研磨/變色)樹脂片(AC/PC/CR/TR/TAC/PCPL等)兩者特點：玻璃片(質重/耐刮/易破裂/只能配全框)樹脂片(質輕/易刮傷/不易破裂/可配全、半框型體)PC鏡片---中文名(聚碳酸酯)特性：抗沖擊性強，制做鏡片安全可靠﹔耐熱性好，不易變形﹔穩定性高，不收縮，適合各種鏡框﹔抗紫外線，達UV400。3.以規格大小分：直徑(Φ65mm/Φ73mm/Φ78mm/80mm等)鏡片厚度(0.65mm/0.8mm/1.0mm/2.0mm等)鏡片弧度(4C/5C/6C/8C/9C/10C等)4.以顏色分：全色片(鏡片只有一種顏色.如B15)漸進片(鏡片兩種或兩種以上的顏色.又可分染色漸進.如GGA3、電鍍漸進.如GS片)特点：色彩丰富、时尚美观透光良好，适合全天候佩戴加膜后减少反光、减少视疲劳不影响对交通信号等的辨别變色片(也有人稱為“感光鏡片)特点：遇上強光照射，就會變成有色鏡片，來做防護，所以適合于室內室外同時使用。鏡片顏色代碼：以英文第一個字母表示英文中文S(Smoke)灰B(Brown)茶G(Green)綠Y(Yellow)黃O(Orange)桔R(Red)紅C(Crystal)透明片顏色代碼后加一個G(Grandual)表示漸近，如SG、BG、UG顏色代碼后的數字表示相對應的透視率如：S10表示顏色為灰色，透視率為10的鏡片SG28表示顏色為灰漸近，透視率為28的鏡片SBG28表示顏色為上灰下茶漸近，透視率為28的片。透視率越大，表示片色越淺。5.鏡片透射率：透光率（Transmittance）：透射光量与入射光量之比。TV:可见光，用%來體現有多少光線可以穿透鏡片。2.紫外线：指太阳光辐射频率波长在280nm-380nm间。UVA：315nm-380nmUVB：280nm-315nmTmaxUVB:280~315nm间最大的紫外透过TmaxUVA:315~350nm间最大的紫外透过maxTsuva:315~380nm积分值Tmin:500~650nm人眼敏感波段最小要求Tsuva:明示值(315~380)Tsuvb:明示值(280~315)Tsuv:明示值(280~380)Tsb:蓝光伤害,明示值.3.Ｒ，Ｇ，Ｙ，Ｂ交通衰减Q因子:是通过观察仪的光谱有效分布的相应从座标和标准发光物A及适当的交通信号因子（红、黄、绿）的光谱透视率来衡量。4.UV400：指目镜能隔离太阳光辐射波长400nm以下达99.5%以上，可称为UV400镜片。(波長為400nm的太陽光透射率要為0%)5.红外线：指太阳光辐射频率波长在780nm-2000nm间。鏡片光學性能基本知識--光學度數球面屈光度数（Spherical）：当光射线带着能力透过一只镜片时，射线被弯曲或者折射，表述為焦距的倒數。（1）在一只具有正度数的镜片里，光射线会聚集或者向彼此折射。光射线会聚的点被叫为焦点，会呈现在镜片表面的后面；（2）在一只具有负度数的镜片里，光射线会分歧或者朝远处互相折射。如果这些射线被折断或者向光源追溯，将在镜片表面的前面人聚并且形成焦点；（3）球面度数与焦距或是与镜片和焦点间的距离有关。更具体来说，球面度数是以公尺计算的焦距的倒数。镜片度数是以diopters（D）表示。公式为：度数=1/焦距2.散光屈光度数（Cylinder）：用于矫正散光，平行光線經過鏡片后在一個截面上。当光穿透具有散光度数的镜片时，会如同穿过具有度数的镜片一样会被聚合或分散。但是焦点将是沿着一条线而不是一个点。散光度数是以diopters(D)表示，并且被以介于镜片与焦距线或是子午线的反向距离用公尺计算。3.棱镜屈光度数（Prismatic）：一束光線通過鏡片一確定點所產生的偏折程度。棱镜可用来对个人双眼视线不能很协调的成一直线时的校正，例如，病患在斜视时，双眼视线不能很协调地成一直线时，右边和左眼看见不同的图像，会导致变模糊或者是重影。棱镜能使双眼所看到的影像成一直线，因此，两只眼睛会看见的图像，恢复视觉清晰感。棱镜度数就像镜片度数，也用diopters(D)测量，但是不同的测量方式。一个D的棱镜度相当于从距离棱镜一公尺的地方测量棱镜将一束光从其原来的路径偏移一公分。4.偏光度数：偏振平面偏离水平方向的角度偏差。有效地排除和瀘除光束中的散射光線。使光線能于正軌之透光軸投入眼睛視覺影像，使視野清晰自然。有如百葉窗帘的原理，光線被調整成同向光而進入室內，自然使景物起來柔和不刺眼。偏光鏡片具有一種特殊的過濾材料——偏振膜，偏振膜是偏光片的核心部分，偏光片的功能主要取決於偏振膜，透過偏光太陽鏡的應用，能阻擋和消除強光所造成的問題，給予你一個全新的視野。鏡片光學性
