综合布线--实训报告内容.doc

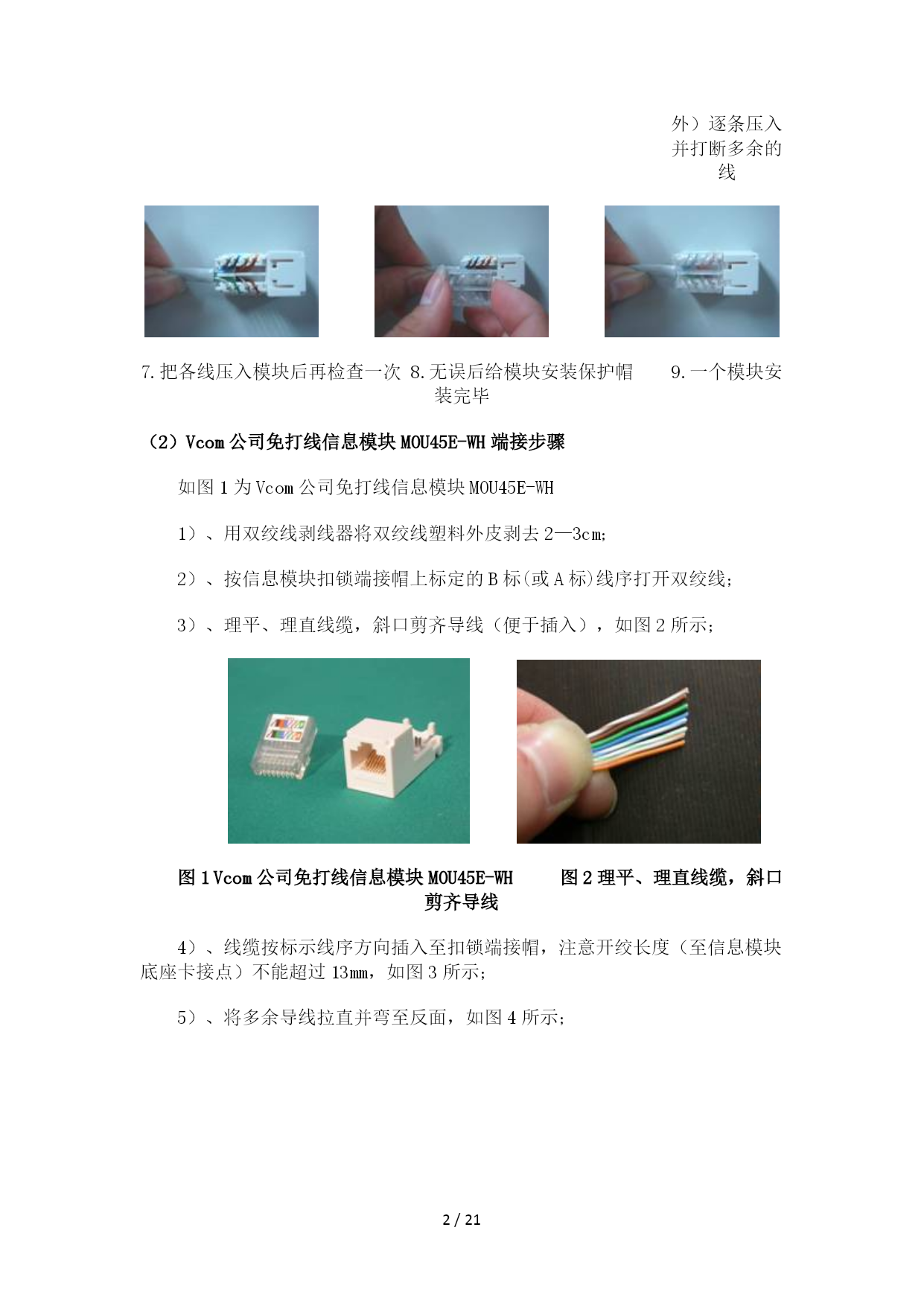

/NUMPAGES211安装信息插座(3月1日)信息插座由面板、信息模块和盒体底座几部分组成,信息模块端接是信息插座安装的关键。先介绍信息模块端接步骤1端接信息模块信息模块分打线模块(又称冲压型模块)和免打线模块(又称扣锁端接帽模块)两种，打线模块需要用打线工具将每个电缆线对的线芯端接在信息模块上，扣锁端接帽模块使用一个塑料端接帽把每根导线端接在模块上，也有一些类型的模块既可用打线工具也可用塑料端接帽压接线芯（如下面介绍的MOU456-WH模块）。所有模块的每个端接槽都有T568A和T568B接线标准的颜色编码，通过为些编码可以确定双绞线电缆每根线芯的确切位置。以下以二种信息模块的端接为例，介绍信息模块的端接步骤。（1）Vcom公司打线信息模块MOU456-WH端接步骤。如下图所示1.把线的外皮用剥线器2.用剪刀把线风撕裂绳剪掉3.按照模块上的B标分好剥去2-3cm，线对并放入相应的位置4.各个线对不用打开直接5.当线对都放入相应的位置后6.用准备好的单用打线刀入相应位置对各线对进行检查是否正确（刀要与模块垂直，刀口向外）逐条压入并打断多余的线7.把各线压入模块后再检查一次8.无误后给模块安装保护帽9.一个模块安装完毕（2）Vcom公司免打线信息模块MOU45E-WH端接步骤如图1为Vcom公司免打线信息模块MOU45E-WH1）、用双绞线剥线器将双绞线塑料外皮剥去2—3cm；2）、按信息模块扣锁端接帽上标定的B标(或A标)线序打开双绞线；3）、理平、理直线缆，斜口剪齐导线（便于插入），如图2所示；图1Vcom公司免打线信息模块MOU45E-WH图2理平、理直线缆，斜口剪齐导线4）、线缆按标示线序方向插入至扣锁端接帽，注意开绞长度（至信息模块底座卡接点）不能超过13mm，如图3所示；5）、将多余导线拉直并弯至反面，如图4所示；图3线缆插入至扣锁端接帽图4导线拉直弯至反面6）、从反面顶端处剪平导线，如图5所示；7）、用压线钳的硬塑套将扣锁端接帽压接至模块底座，如图6所示，也可用如图7所示的钳子压接；8）模块端接完成，如图8所示。图5从反面顶端处剪平线缆图6用压线钳的硬塑套压接图7用钳子压接图8模块端接完成2信息插座安装步骤（1）将双绞线从线槽或线管中通过进线孔拉入信息插座底盒中；（2）为便于端接、维修和变更，线缆从底盒拉出后预留15cm左右后将多余部分剪去；（3）端接信息模块；（4）将容余线缆盘于底盒中；（5）将信息模块插入面板中；（6）合上面板，紧固螺钉，插入标识，完成安装。3实训材料UTP双绞线，打线式信息模块，免打式信息模块。4实训工具综合布线工具箱中的剥线钳、压线钳、110打线工具。5实训环境多功能综合布线实训台。2参观考察综合楼建筑(3月15日)1.实训目的（1）了解智能建筑的功能；（2）了解智能建筑集成的信息系统的数量与种类；（3）了解智能建筑的发展方向。（4）了解智能建筑与综合布线的关系。2.实训环境校园综合楼。3参观考察校园综合布线系统(3月29日)1.实训目的（1）了解校园网络结构；（2）了解综合布线系统结构；（3）熟悉网络结构与综合布线系统结构的关系；（4）熟悉综合布线6大子系统；（4）了解综合布线系统的设备和材料。2.实训环境本校校园网络综合布线系统工程。4参观考察校园监控系统(4月12日)1.实训目的（1）了解校园网络结构；（2）了解综合布线系统结构；（3）熟悉网络结构与综合布线系统结构的关系；（4）熟悉综合布线6大子系统；（4）了解综合布线系统的设备和材料。2.实训环境本校校园网络综合布线系统工程。5安装数据配线架(4月26日)配线架是配线子系统关键的配线接续设备，它安装在配线间的机柜（机架）中，配线架在机柜中的安装位置要综合考虑机柜线缆的进线方式、有源交换设备散热、美观、便于管理等要素。1数据配线架安装基本要求（1）为了管理方便，配线间的数据配线架和网络交换设备一般都安装在同一个19英寸的机柜中。(2)根据楼层信息点标识编号，按顺序安放配线架，并画出机柜中配线架信息点分布图，便于安装和管理。（3）线缆一般从机柜的底部进入，所以通常配线架安装在机柜下部，交换机安装在机柜上部，也可根据进线方式作出调整。（4）为美观和管理方便，机柜正面配线架之间和交换机之间要安装理线架，跳线从配线架面板的RJ45端口接出后通过理线架从机柜两侧进入交换机间的理线架，然后再接入交换机端口。（5）对于要端接的线缆，先以配线架为单位，在机柜内部进行整理、用扎带绑扎、将容余的线缆盘放在机柜的底部后再进行端接，使机柜内整齐美观、便于管理和使用。数据配线架有固定式（横、竖结构）和模块化配线架。下面分别给出两种配线架的安装步骤，同类配线架的安装步骤大体相同。2固定式配线架安装步骤：（1）将配线架固定到机柜合适位置，
