空气净化器E5成品检验规范.doc

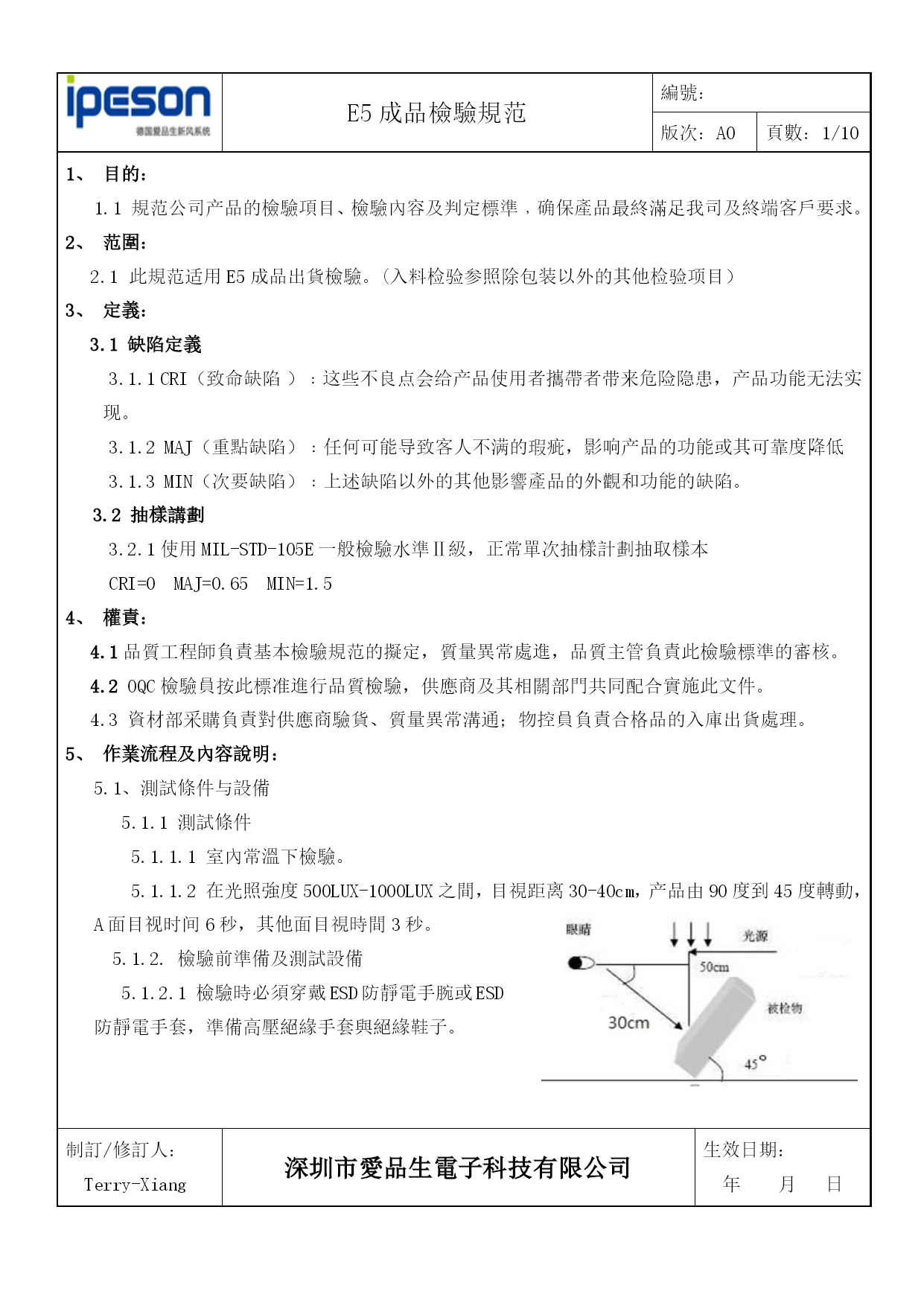

E5成品檢驗規范編號：版次：A0頁數：1/10目的：1.1規范公司产品的檢驗項目、檢驗內容及判定標準﹐确保產品最終滿足我司及終端客戶要求。范圍：2.1此規范适用E5成品出貨檢驗。(入料检验参照除包装以外的其他检验项目）定義：3.1缺陷定義3.1.1CRI（致命缺陷）﹕这些不良点会给产品使用者攜帶者带来危险隐患，产品功能无法实现。3.1.2MAJ（重點缺陷）﹕任何可能导致客人不满的瑕疵，影响产品的功能或其可靠度降低3.1.3MIN（次要缺陷）﹕上述缺陷以外的其他影響產品的外觀和功能的缺陷。3.2抽樣講劃3.2.1使用MIL-STD-105E一般檢驗水準Ⅱ級，正常單次抽樣計劃抽取樣本CRI=0MAJ=0.65MIN=1.5權責：4.1品質工程師負責基本檢驗規范的擬定，質量異常處進，品質主管負責此檢驗標準的審核。4.2OQC檢驗員按此標准進行品質檢驗，供應商及其相關部門共同配合實施此文件。4.3資材部采購負責對供應商驗貨、質量異常溝通；物控員負責合格品的入庫出貨處理。作業流程及內容說明：5.1、測試條件与設備5.1.1測試條件5.1.1.1室內常溫下檢驗。5.1.1.2在光照強度500LUX-1000LUX之間，目視距离30-40cm，产品由90度到45度轉動，A面目视时间6秒，其他面目視時間3秒。5.1.2.檢驗前準備及測試設備5.1.2.1檢驗時必須穿戴ESD防靜電手腕或ESD防靜電手套，準備高壓絕緣手套與絕緣鞋子。制訂/修訂人：Terry-Xiang深圳市愛品生電子科技有限公司生效日期：年月日E5成品檢驗規范編號：版次：A0頁數：2/105.1.2.1點規、卷尺、塞尺、拉力计、風速計、噪音計、轉速計、功率機、霾表、綜合安規測試儀5.2、參考資料5.2.1產品簽樣樣品；產品承認認書；產品規格書；爆炸圖；訂單要求，ECN，BOM等。5.3檢驗內容產品展示A面（頂蓋，正門板面）側面為B面（三個側面）E5成品檢驗規范編號：版次：A0頁數：3/105.3檢驗內容C面（底部及門板面內部面）E5成品檢驗規范編號：版次：A0頁數：4/105.4主體外观及结构检查序號項目檢驗方法A面B面C面說明判定標準CRIMAMI1點缺陷（異色點）目視點規不允許直徑≦0.5mm單個面個數≦1無明顯影響*2臟污目視不允許不允許不明顯可以*3劃傷目視點規不允許寬度≦0.3mm長度≦2mm條數≦1寬度≦0.6mm長度≦3mm個數≦2*4雜質、邊裂口目視不允許不允許不允許*5染色目視不允許不允許不允許*6變形目視不允許不允許不明顯，不影響安裝可以*7花屏目視不允許不允許不允許*8凹痕目視不允許不允許不明顯，不影響安裝可以*9凸起目視不允許不允許不明顯，不影響安裝可以*10批鋒雜物目視不允許不允許不明顯，不鋒利，不影響安裝可以*11油污目視不允話不允許不允許*12LOGO&印刷目視與样板保持一致，不可斷字、模糊，包括内容、颜色、字体、大小、位置、尺寸。*13顏色材質目視顏色、材質要與確認樣板一致。相同一個面顏色一致。*E5成品檢驗規范編號：版次：A0頁數：5/10序號項目檢驗方法A面B面C面說明判定標準CRIMAMIN14鈑金件外觀目視具體參見《鈑金噴涂件檢驗規范》*15前面板間隙、斷差塞尺前面板安裝后,與左右兩邊的間隙≦1.0mm.與兩邊斷差≦0.5mm.*16頂蓋與四周間隙斷差塞尺頂蓋與四周的間隙≦0.5mm，一條線均勻的可接受≦1.0mm.頂蓋無明顯變形，頂蓋四個角≦2.0mm,斷差≦0.3mm。*17傳感器門板間隙斷差塞尺傳感器門板四周間隙≦0.3mm，斷差≦0.3mm。**5.5安規檢測序號項目檢驗方法檢驗內容判定標準CRIMAMIN1接地電阻測試1.測試部位：外殼金屬部件（接地金屬部件）和接線端子（或電源線插頭接插腳）；2.標準：不帶電源線≦0.1Ω對帶電源線測量≦0.2Ω或0.1Ω+電源線阻值。*2.電氣強度測試測試部位：外殼金屬部件（接地金屬部件）和插頭正負極之間；標準：1750V，5S，1.0mA,不擊穿或不發生閃爍；電氣強度試驗必須在絕緣電阻或泄漏電流測試合格后才能進行。*E5成品檢驗規范編號：版次：A0頁數：6/10序號項目檢驗方法檢驗內容判定標準CRIMAMIN3泄漏電流測試測試部位：電源線（插頭）任一極和外殼金履帶部件間（易觸及金屬部件）；標準：試驗電壓一般為1.07倍或1.1倍額定電壓，施加10S內，≦0.75mA；不發生閃爍，儀器不報警。*4絕緣電阻測試帶電部分與外露非帶電金屬部件之間的電阻值；標準：絕緣阻值不小于5MΩ。*5.6功能检查序號項目檢驗方法檢驗內容判定標準CRIMAMIN1基本參數檢查測試功率机档位功率(W)电流(mA)转速（RPM）噪音（dB)风速AUTO0.6-0.7W16-17mA000LOW7-13W88-108mA
