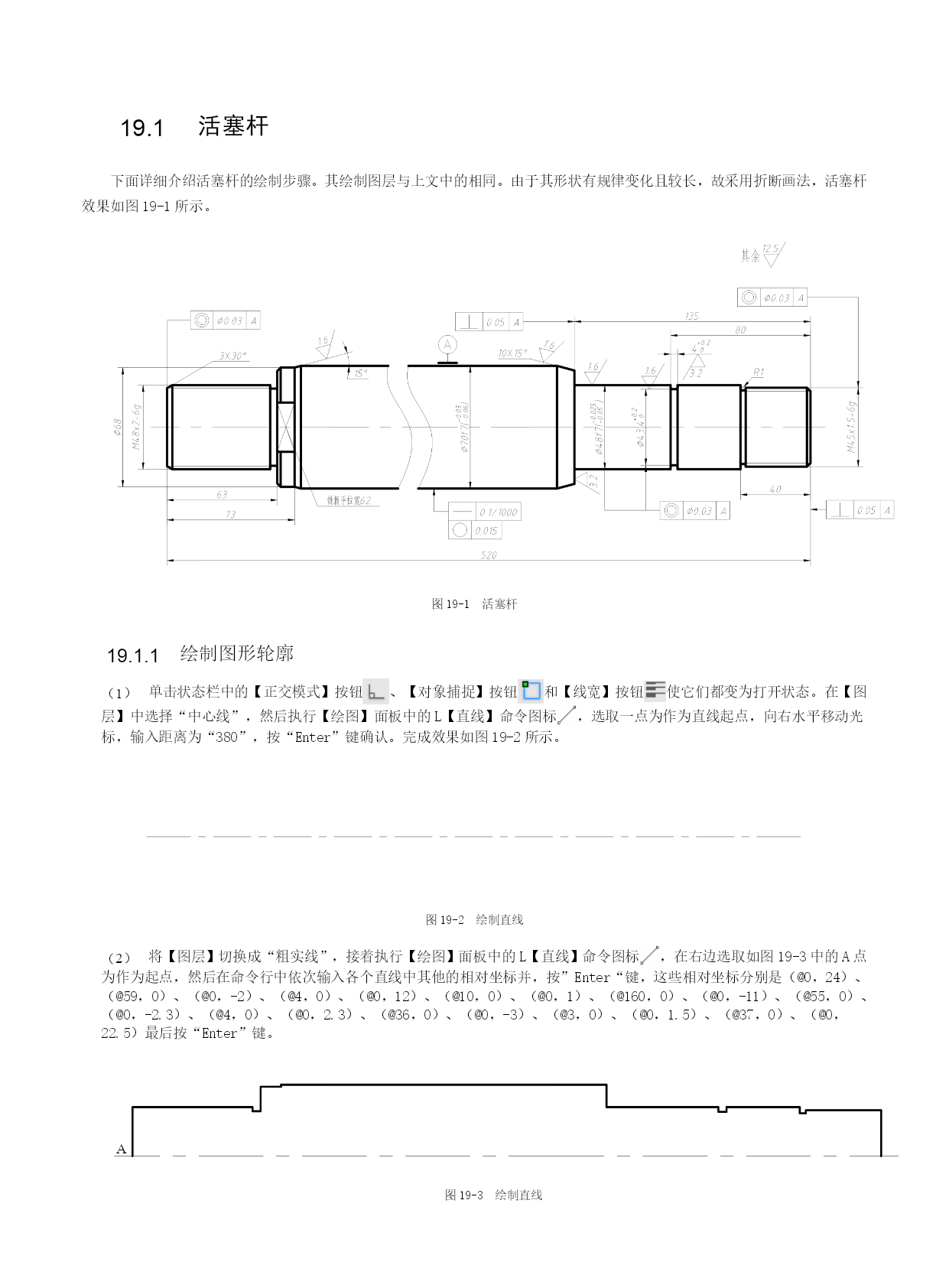

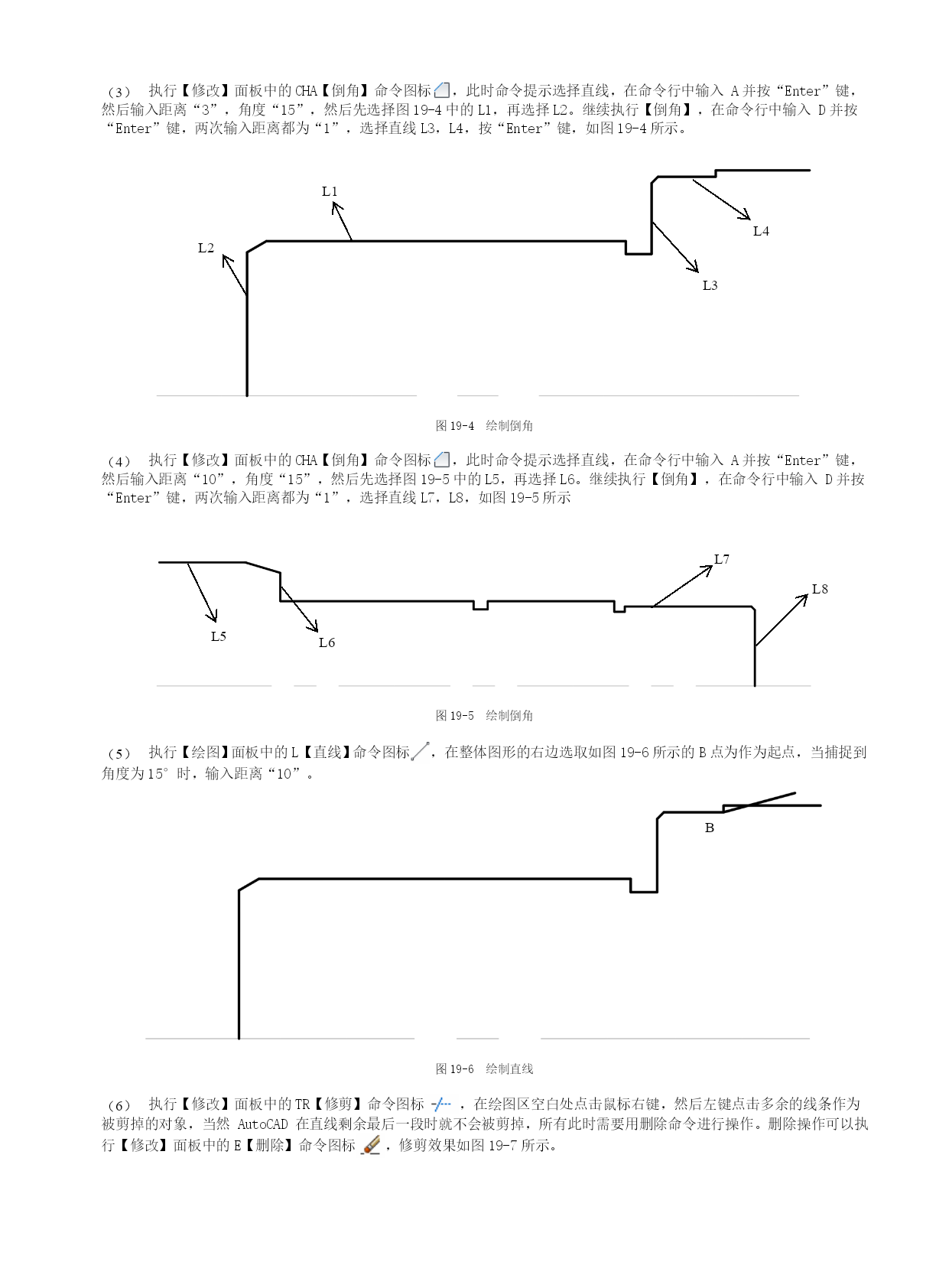

活塞杆下面详细介绍活塞杆的绘制步骤。其绘制图层与上文中的相同。由于其形状有规律变化且较长，故采用折断画法，活塞杆效果如REF_Ref11909\h图19-1所示。图19-SEQ图19\*ARABIC1活塞杆绘制图形轮廓单击状态栏中的【正交模式】按钮、【对象捕捉】按钮和【线宽】按钮使它们都变为打开状态。在【图层】中选择“中心线”，然后执行【绘图】面板中的L【直线】命令图标，选取一点为作为直线起点，向右水平移动光标，输入距离为“380”，按“Enter”键确认。完成效果如REF_Ref11991\h图19-2所示。图19-SEQ图19\*ARABIC2绘制直线将【图层】切换成“粗实线”，接着执行【绘图】面板中的L【直线】命令图标，在右边选取如REF_Ref12108\h图19-3中的A点为作为起点，然后在命令行中依次输入各个直线中其他的相对坐标并，按”Enter“键，这些相对坐标分别是（@0，24）、（@59，0）、（@0，-2）、（@4，0）、（@0，12）、（@10，0）、（@0，1）、（@160，0）、（@0，-11）、（@55，0）、（@0，-2.3）、（@4，0）、（@0，2.3）、（@36，0）、（@0，-3）、（@3，0）、（@0，1.5）、（@37，0）、（@0，22.5）最后按“Enter”键。A图19-SEQ图19\*ARABIC3绘制直线执行【修改】面板中的CHA【倒角】命令图标，此时命令提示选择直线，在命令行中输入A并按“Enter”键，然后输入距离“3”，角度“15”，然后先选择REF_Ref18861\h图19-4中的L1，再选择L2。继续执行【倒角】，在命令行中输入D并按“Enter”键，两次输入距离都为“1”，选择直线L3，L4，按“Enter”键，如REF_Ref12611\h图19-4所示。L4L3L2L1图19-SEQ图19\*ARABIC4绘制倒角执行【修改】面板中的CHA【倒角】命令图标，此时命令提示选择直线，在命令行中输入A并按“Enter”键，然后输入距离“10”，角度“15”，然后先选择REF_Ref12676\h图19-5中的L5，再选择L6。继续执行【倒角】，在命令行中输入D并按“Enter”键，两次输入距离都为“1”，选择直线L7，L8，如REF_Ref12676\h图19-5所示L7L8L6L5图19-SEQ图19\*ARABIC5绘制倒角执行【绘图】面板中的L【直线】命令图标，在整体图形的右边选取如REF_Ref12729\h图19-6所示的B点为作为起点，当捕捉到角度为15°时，输入距离“10”。B图19-SEQ图19\*ARABIC6绘制直线执行【修改】面板中的TR【修剪】命令图标，在绘图区空白处点击鼠标右键，然后左键点击多余的线条作为被剪掉的对象，当然AutoCAD在直线剩余最后一段时就不会被剪掉，所有此时需要用删除命令进行操作。删除操作可以执行【修改】面板中的E【删除】命令图标，修剪效果如REF_Ref12778\h图19-7所示。图19-SEQ图19\*ARABIC7剪裁效果执行【修改】中的F【圆角】命令图标，然后按照命令行提示，命令行中输入“R”设置半径，在命令行中输入圆角半径为“1”，然后按“Enter”键进行确认，选择相应的直线，效果如REF_Ref12898\h图19-8所示。（a）（b）图19-SEQ图19\*ARABIC8绘制圆角绘制垂线。执行【绘图】面板中的L【直线】命令图标，将REF_Ref13000\h图19-9的图形绘制如REF_Ref13016\h图19-10所示。图19-SEQ图19\*ARABIC9原始图图19-SEQ图19\*ARABIC10绘制垂线执行【绘图】面板中的L【直线】命令图标，在命令行中输入“from”，然后选择如REF_Ref13062\h图19-11所示的基点C，输入“@0，14”，直线右移确定位置。C图19-SEQ图19\*ARABIC11绘制直线执行【修改】面板中的TR【修剪】按钮，在绘图区空白处右击，然后单击多余的线条作为被剪掉的对象，完成效果如REF_Ref13094\h图19-12所示。图19-SEQ图19\*ARABIC12剪裁效果执行【修改】面板中MI【镜像】命令图标，左键选择刚才绘制的粗实线直线为镜像对象，单击右键，然后捕捉水平中心线的两个端点，选择为镜像中心线，然后单击回车确认镜像操作，效果如REF_Ref13130\h图19-13所示。图19-SEQ图19\*ARABIC13镜像效果绘制图形细节将【图层】切换成“细实线”，接着执行【绘图
