工程测量控制方案.doc

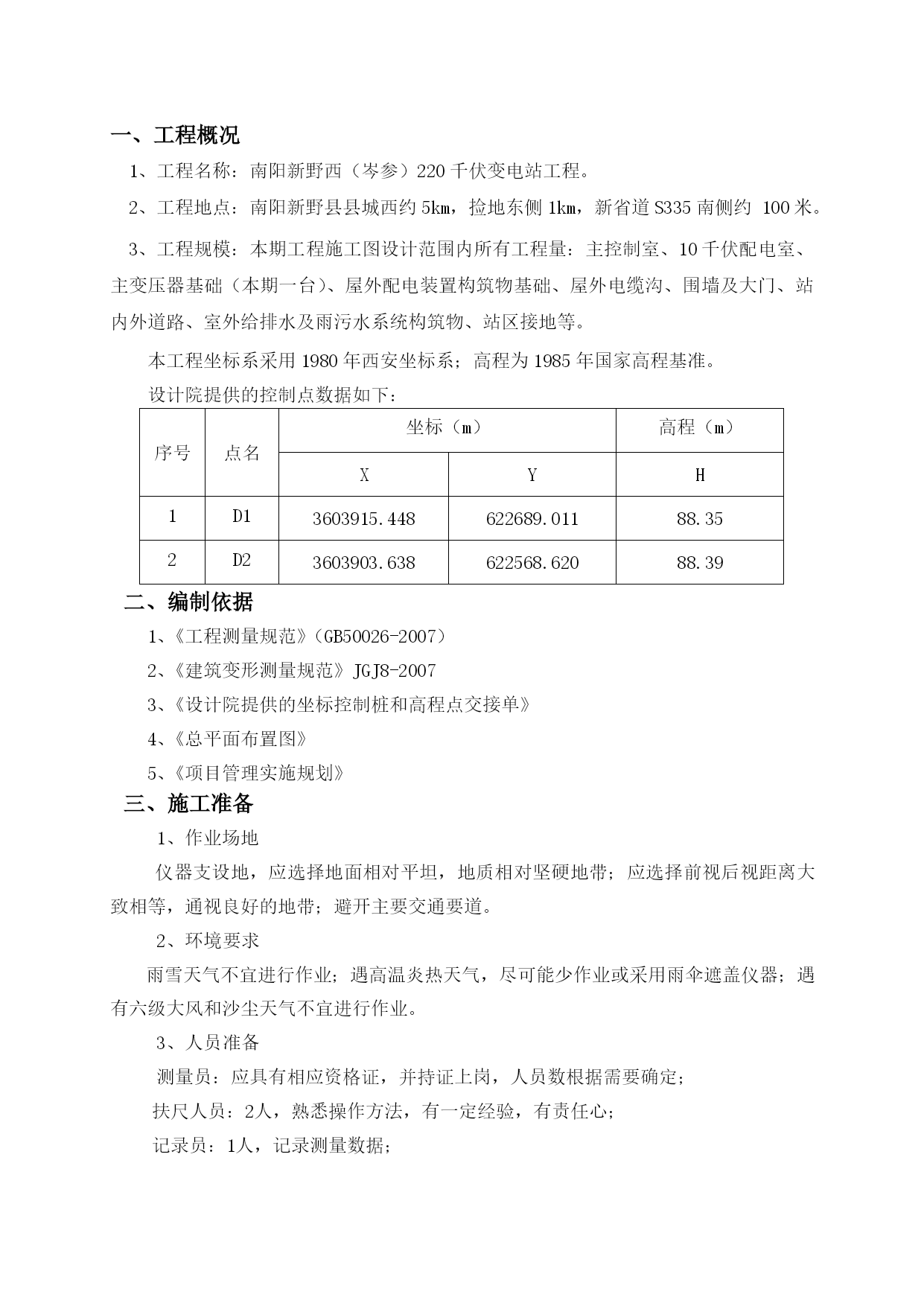

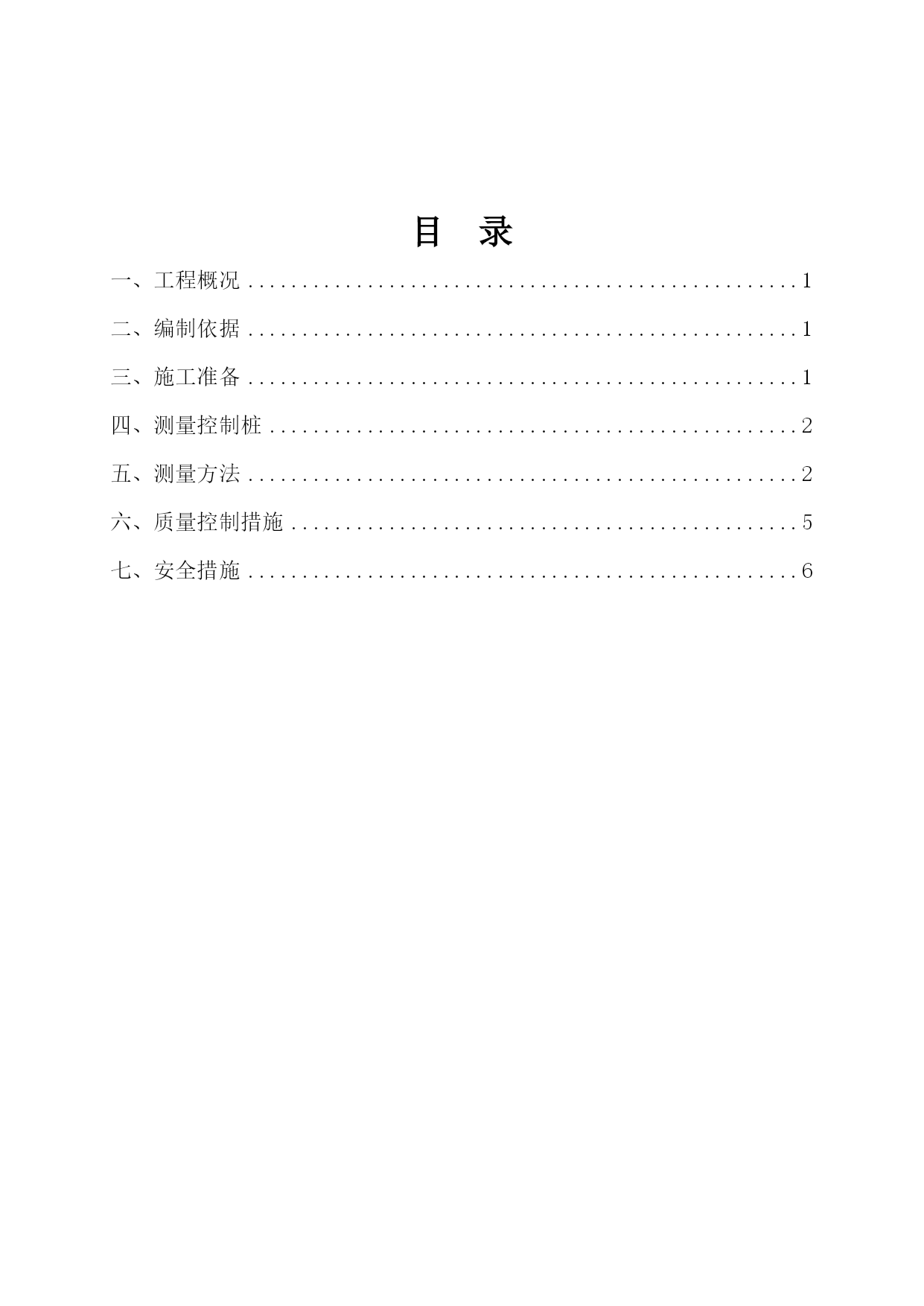

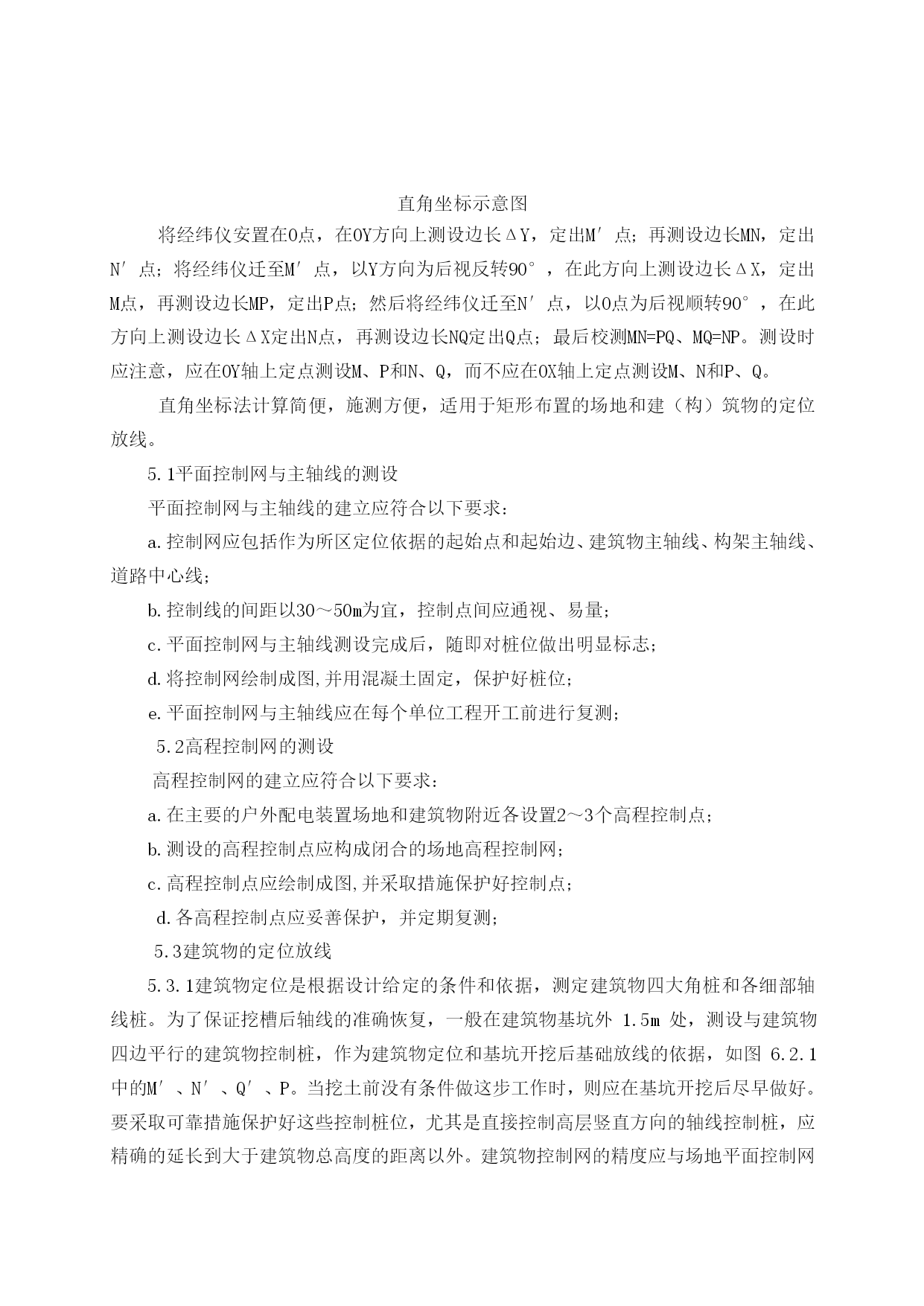

目录TOC\o"1-1"\h\z\uHYPERLINK\l"_Toc396988162"一、工程概况PAGEREF_Toc396988162\h1HYPERLINK\l"_Toc396988163"二、编制依据PAGEREF_Toc396988163\h1HYPERLINK\l"_Toc396988164"三、施工准备PAGEREF_Toc396988164\h1HYPERLINK\l"_Toc396988165"四、测量控制桩PAGEREF_Toc396988165\h2HYPERLINK\l"_Toc396988166"五、测量方法2HYPERLINK\l"_Toc396988167"六、质量控制措施5HYPERLINK\l"_Toc396988168"七、安全措施6一、工程概况1、工程名称：南阳新野西（岑参）220千伏变电站工程。2、工程地点：南阳新野县县城西约5km，捡地东侧1km，新省道S335南侧约100米。3、工程规模：本期工程施工图设计范围内所有工程量：主控制室、10千伏配电室、主变压器基础（本期一台）、屋外配电装置构筑物基础、屋外电缆沟、围墙及大门、站内外道路、室外给排水及雨污水系统构筑物、站区接地等。本工程坐标系采用1980年西安坐标系；高程为1985年国家高程基准。设计院提供的控制点数据如下：序号点名坐标（m）高程（m）XYH1D13603915.448622689.01188.352D23603903.638622568.62088.39二、编制依据1、《工程测量规范》（GB50026-2007）2、《建筑变形测量规范》JGJ8-20073、《设计院提供的坐标控制桩和高程点交接单》4、《总平面布置图》5、《项目管理实施规划》三、施工准备1、作业场地仪器支设地，应选择地面相对平坦，地质相对坚硬地带；应选择前视后视距离大致相等，通视良好的地带；避开主要交通要道。2、环境要求雨雪天气不宜进行作业；遇高温炎热天气，尽可能少作业或采用雨伞遮盖仪器；遇有六级大风和沙尘天气不宜进行作业。3、人员准备测量员：应具有相应资格证，并持证上岗，人员数根据需要确定；扶尺人员：2人，熟悉操作方法，有一定经验，有责任心；记录员：1人，记录测量数据；其他人员：根据需要确定。4、仪器、工具准备测量仪器配置如下:全站仪一台、电子经纬仪一台、水准仪1台、塔尺两把、钢卷尺三把等。测量仪器一览表器具名称编号检验证编号检验单位全站仪NTS-312B长字第10090800106南阳市质量技术检验测试中心电子经纬仪113679长字第10090800111南阳市质量技术检验测试中心水准仪506604长字第20690800066南阳市质量技术检验测试中心5米钢尺01长字第2017015734南阳市质量技术检验测试中心10米钢尺011560长字第2017010732南阳市质量技术检验测试中心100米钢尺015810长字2016017733南阳市质量技术检验测试中心四、测量控制桩根据设计院提供的控制点，用全站仪在站内设置4个测量控制桩，A1：X=32，Y=41;A2：X=32，Y=121;A3：X=75，Y=41;A4：X=75，Y=121。每个轴线控制桩处设置高程控制桩，H=87.90。站内单位工程开工前依据站内引测控制桩进行定位，并做好引测记录。五、测量方法本工程采用直角坐标法：当点位垂直或平行于定位依据的轴线时可采用直角坐标法测设点位,先计算：ΔX=XM-XO，ΔY=YM-YO直角坐标示意图将经纬仪安置在O点，在OY方向上测设边长ΔY，定出M′点；再测设边长MN，定出N′点；将经纬仪迁至M′点，以Y方向为后视反转90°，在此方向上测设边长ΔX，定出M点，再测设边长MP，定出P点；然后将经纬仪迁至N′点，以O点为后视顺转90°，在此方向上测设边长ΔX定出N点，再测设边长NQ定出Q点；最后校测MN=PQ、MQ=NP。测设时应注意，应在OY轴上定点测设M、P和N、Q，而不应在OX轴上定点测设M、N和P、Q。直角坐标法计算简便，施测方便，适用于矩形布置的场地和建（构）筑物的定位放线。5.1平面控制网与主轴线的测设平面控制网与主轴线的建立应符合以下要求：a.控制网应包括作为所区定位依据的起始点和起始边、建筑物主轴线、构架主轴线、道路中心线；b.控制线的间距以30～50m为宜，控制点间应通视、易量；c.平面控制网与主轴线测设完成后，随即对桩位做出明显标志；d.将控制网绘制成图,并用混凝土固定，保护好桩位；e.平面控制网与主轴线应在每个单位工程开工前进行复测；5.2高程控制网的测设高程控制网的建立应符合以下要求：a.在主要的户外配电装置场地和建筑物附近各设置2～3个高程控制点；b.测设的高程控
