北京炜煌-A7、A8热敏打印机说明书.doc

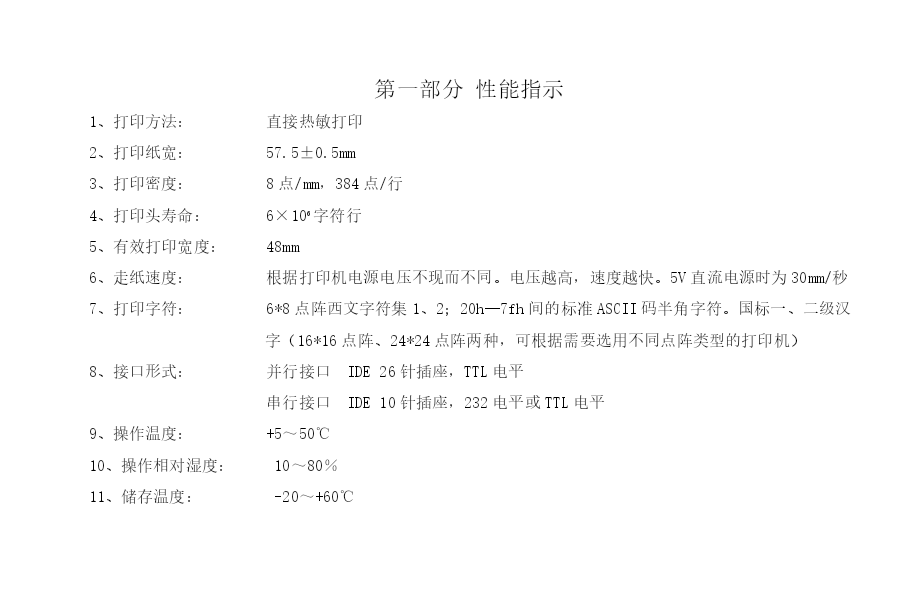

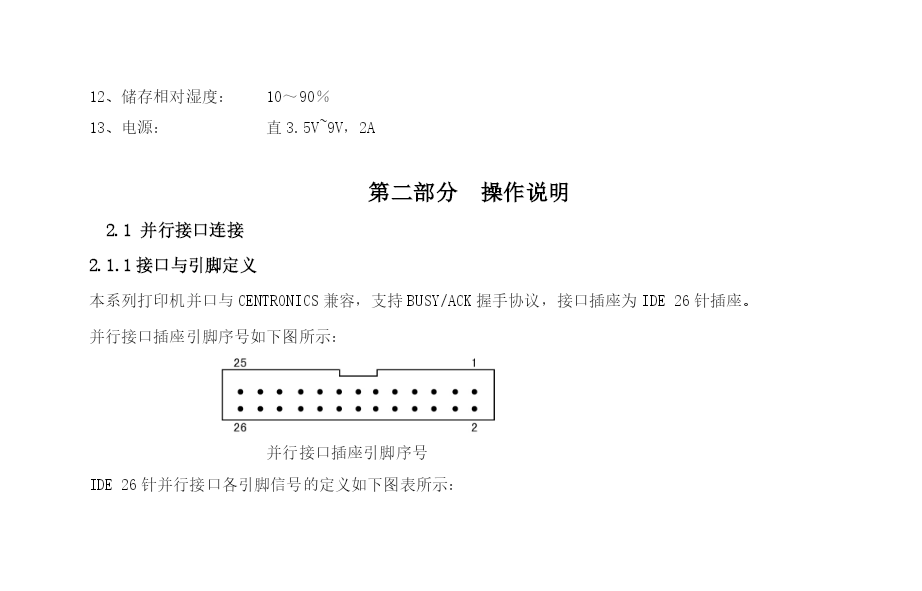

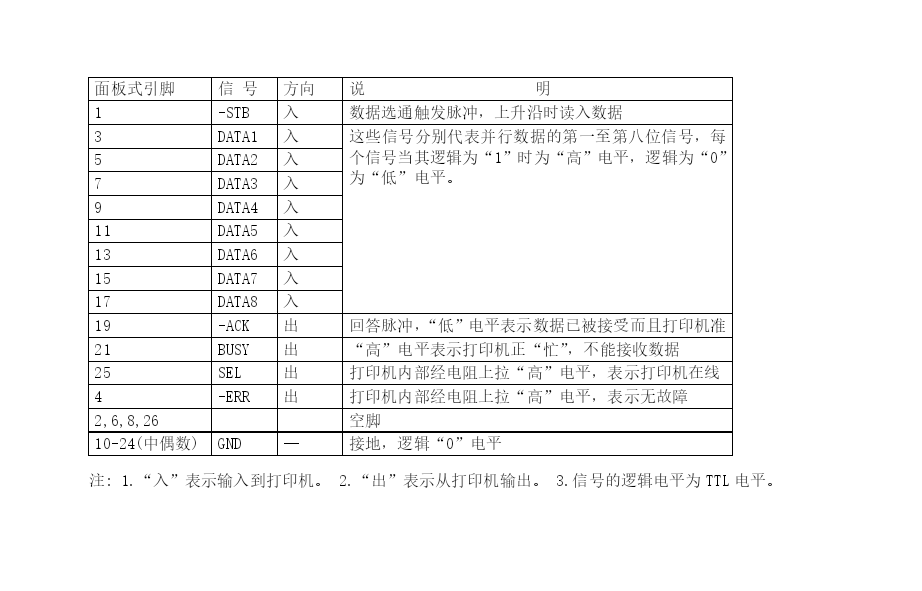

TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc151883917"第一部分性能指示PAGEREF_Toc151883917\h2HYPERLINK\l"_Toc151883918"第二部分操作说明PAGEREF_Toc151883918\h3HYPERLINK\l"_Toc151883919"2.1并行接口连接PAGEREF_Toc151883919\h3HYPERLINK\l"_Toc151883920"2.1.1接口与引脚定义PAGEREF_Toc151883920\h3HYPERLINK\l"_Toc151883921"2.1.2并行接口引脚信号时序PAGEREF_Toc151883921\h5HYPERLINK\l"_Toc151883922"2.1.3并口例程PAGEREF_Toc151883922\h5HYPERLINK\l"_Toc151883923"2.2串行接口PAGEREF_Toc151883923\h11HYPERLINK\l"_Toc151883924"2.2.1串行接口引脚定义PAGEREF_Toc151883924\h11HYPERLINK\l"_Toc151883925"2.2.2修改波特率和通讯模式设置PAGEREF_Toc151883925\h12HYPERLINK\l"_Toc151883926"2.2.3串口例程PAGEREF_Toc151883926\h14HYPERLINK\l"_Toc151883927"2.3电源连接PAGEREF_Toc151883927\h19HYPERLINK\l"_Toc151883928"第三部分打印命令祥解PAGEREF_Toc151883928\h20HYPERLINK\l"_Toc151883929"第四部分命令速查表PAGEREF_Toc151883929\h33HYPERLINK\l"_Toc151883930"第五部分西文字符集1、2PAGEREF_Toc151883930\h37HYPERLINK\l"_Toc151883931"第六部分型号结构和部分说明PAGEREF_Toc151883931\h38第一部分性能指示1、打印方法：直接热敏打印2、打印纸宽：57.5±0.5mm3、打印密度：8点/mm，384点/行4、打印头寿命：6×106字符行5、有效打印宽度：48mm6、走纸速度：根据打印机电源电压不现而不同。电压越高，速度越快。5V直流电源时为30mm/秒7、打印字符：6*8点阵西文字符集1、2；20h—7fh间的标准ASCII码半角字符。国标一、二级汉字（16*16点阵、24*24点阵两种，可根据需要选用不同点阵类型的打印机）8、接口形式：并行接口IDE26针插座，TTL电平串行接口IDE10针插座，232电平或TTL电平9、操作温度：+5～50℃10、操作相对湿度：10～80％11、储存温度：-20～+60℃12、储存相对湿度：10～90％13、电源：直3.5V~9V，2A第二部分操作说明2.1并行接口连接2.1.1接口与引脚定义本系列打印机并口与CENTRONICS兼容，支持BUSY/ACK握手协议，接口插座为IDE26针插座。并行接口插座引脚序号如下图所示：并行接口插座引脚序号IDE26针并行接口各引脚信号的定义如下图表所示：面板式引脚信号方向说明1-STB入数据选通触发脉冲，上升沿时读入数据3DATA1入这些信号分别代表并行数据的第一至第八位信号，每个信号当其逻辑为“1”时为“高”电平，逻辑为“0”为“低”电平。5DATA2入7DATA3入9DATA4入11DATA5入13DATA6入15DATA7入17DATA8入19-ACK出回答脉冲，“低”电平表示数据已被接受而且打印机准备好接收下一数据21BUSY出“高”电平表示打印机正“忙”，不能接收数据25SEL出打印机内部经电阻上拉“高”电平，表示打印机在线4-ERR出打印机内部经电阻上拉“高”电平，表示无故障2,6,8,26空脚10-24(中偶数)81224GND—接地，逻辑“0”电平注:1.“入”表示输入到打印机。2.“出”表示从打印机输出。3.信号的逻辑电平为TTL电平。2.1.2并行接口引脚信号时序并口时序如下图所示：并行接口信号时序图2.1.3并口例程单片机控制打印机时汇编例程BUSYEQUP3.2;定义BUSY信号引脚nSTBEQUP3.7;定义nSTB信号引脚PEEQUP3.3;定义纸检测信号引脚nACKEQUP3.4;定义应答信号引脚nERREQUP3.1;定义错
