《电工作业》操作资格培训考核教材演示幻灯片.ppt

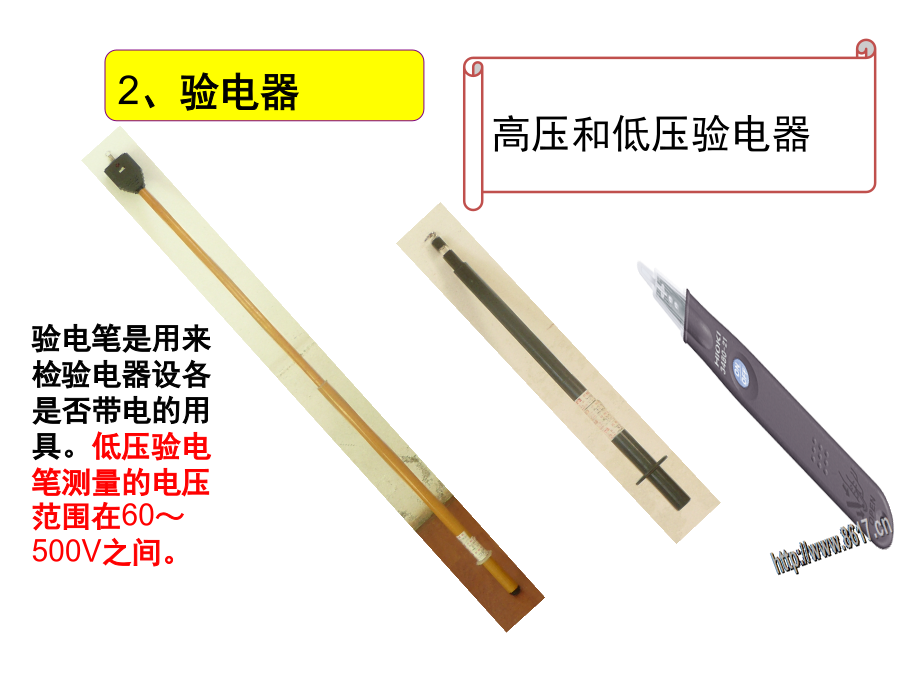

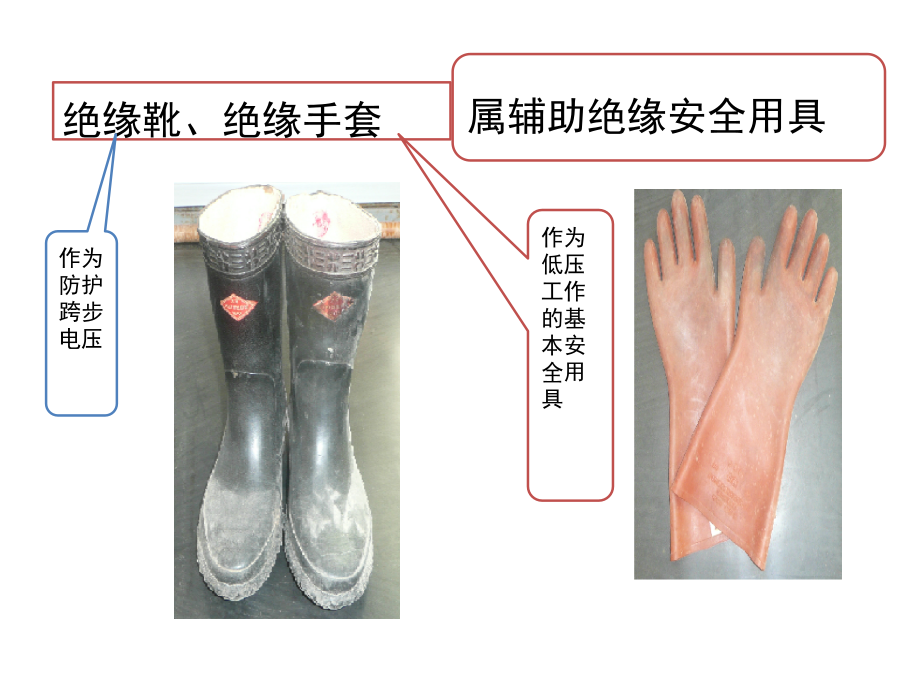

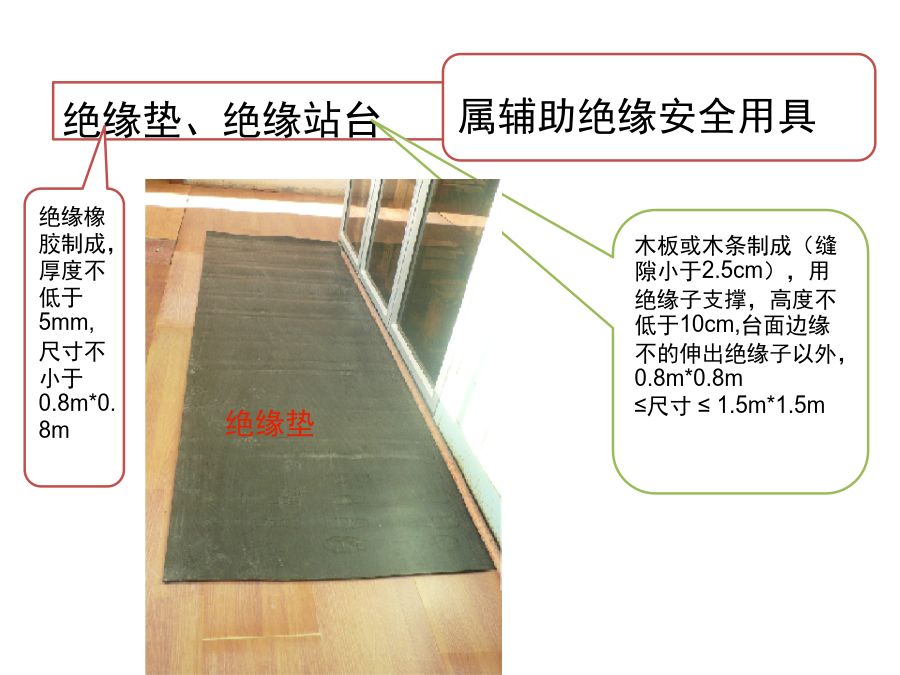

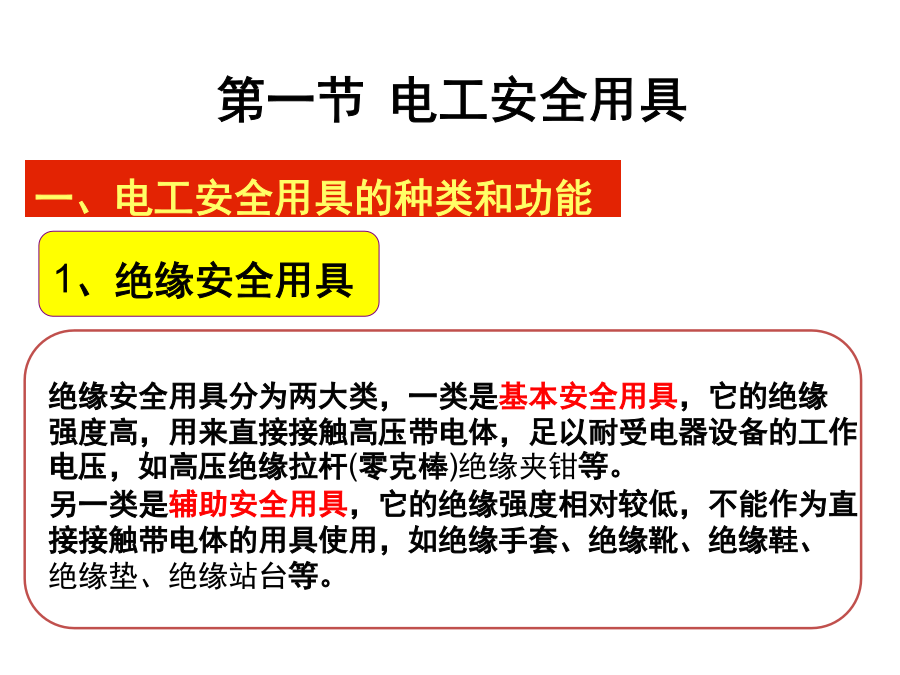

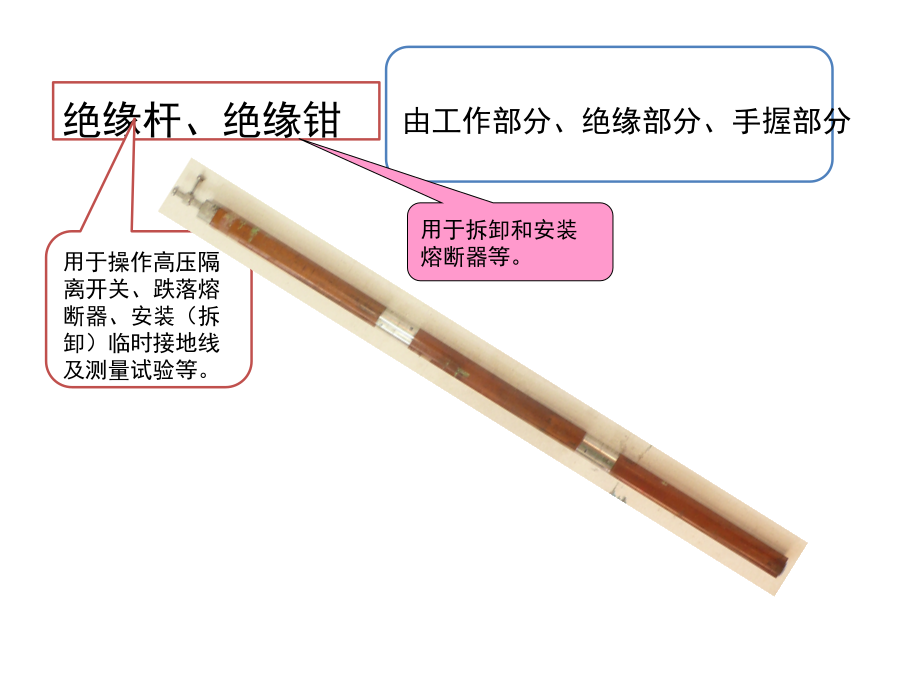

第一节电工安全用具绝缘杆、绝缘钳绝缘垫、绝缘站台高压和低压验电器带透明护套的软线主要用来防止工作人员无意碰到或过分接近带电体，也用于检修安全距离不够时的安全隔离装置。3、标示牌三、登高安全用具电工安全用具的使用和试验安全用具试验一、钢丝钳钢丝钳主要用于剪切、绞弯、夹持金属导线，也可用作紧固螺母、切断钢丝。其结构和使用方法，如图2-8所示。电工应该选用带绝缘手柄的钢丝钳，其绝缘性能为500V。常用钢丝钳的规格有150mm、175mm和200mm三种。使用钢丝钳时应注意以下几个方面：1）在使用电工钢丝钳以前，首先应该检查绝缘手柄的绝缘是否完好，如果绝缘破损，进行带电作业时会发生触电事故。2）用钢丝钳剪切带电导线时，即不能用刀口同时切断相线和零线，也不能同时切断两根相线，而且，两根导线的断点应保持一定距离，以免发生短路事故。3）不得把钢丝钳当作锤子敲打使用，也不能在剪切导线或金属丝时，用锤或其他工具敲击钳头部分。另外，钳的轴要经常加油，以防生锈。二.电工刀电工刀是一种切削工具，主要用于剖削导线绝缘层、削制木榫、切削木台、绳索等。电工刀有普通型和多用型两种，按刀片尺寸的大小分为大、小两号，大号的刀片长度为1l2mm，小号的为88mm。多用型电工刀除具有刀片外，还有可收式的锯片、锥针和旋具，可用以锯割电线槽板、胶木管、锥钻木螺钉的底孔。电工刀的刀口磨制应在单面上磨出呈圆弧状的刃口，刀刃部分要磨得锋利一些。电工刀外形如图2-5所示。使用电工刀时要注意下列几个方面：1）在剖削电线绝缘层时，可把刀略微翘起一些，用刀刃的圆角抵住线芯，这样不易削伤线芯。2）切忌把刀刃垂直对着导线切割绝缘，以免削伤线芯。3）使用电工刀时，刀口应朝外向进行操作。4）电工刀的刀柄结构没有绝缘，不能在带电体上使用电工刀进行操作，以免触电。三、螺钉旋具螺钉旋具又被俗称为起子或改锥，主要用来紧固或拆卸螺钉。按头部形状的不同，常用螺钉旋具有一字形和十字形两种，如图2-6示。一字形螺钉旋具用来紧固或拆卸带一字槽的螺钉，其规格用柄部以外的长度来表示，一字形螺钉旋具常用的规格有50mm、100mm、150mm和200mm等，其中电工必备的是50mm和150mm两种。十字形螺钉旋具专供紧固或拆卸十字槽的螺钉，常用的规格有4种，I号适用于螺钉直径为2～2.5mm，Ⅱ号为3～5mm,Ⅲ号为6～8mm,Ⅳ为10～12mm。使用螺钉旋具时应该注意的几个方面：1）螺钉旋具的手柄应该保持干燥、清洁、无破损且绝缘完好。2）电工不可使用金属杆直通柄顶的螺钉旋具，在实际使用过程中，不应让螺钉旋具的金属杆部分触及带电体，也可以在其金属杆上套上绝缘塑料管，以免造成触电或短路事故。3）不能用锤子或其他工具敲击螺钉旋具的手柄，或当作鉴子使用。螺钉旋具的使用方法，如图2-7所示。四、电烙铁五.低压验电器低压验电器又称为电笔，是检测电气设备、电路是否带电的一种常用工具。1）使用低压验电器之前，首先要检查其内部有无安全电阻、是否有损坏，有无进水或受潮，并在带电体上检查其是否可以正常发光，检查合格后方可使用。如图2-1所示。2）测量时手指握住低压验电器笔身，食指触及笔身尾部金属体，低压验电器的小窗口应该朝向自己的眼睛，以便于观察，如图2-2所示。3）在较强的光线下或阳光下测试带电体时，应采取适当避光措施，以防观察不到氖管是否发亮，造成误判。4）低压验电器可用来区分相线和零线，接触时氖管发亮的是相线（火线），不亮的是零线。它也可用来判断电压的高低，氖管越暗，则表明电压越低；氖管越亮，则表明电压越高。5）当用低压验电器触及电机、变压器等电气设备外壳时，如果氖管发亮，则说该设备相线有漏电现象。6）用低压验电器测量三相三线制电路时，如果两根很亮而另一根不亮，说明这一相有接地现象。在三相四线制电路中，发生当单相接地现象时，用低压验电器测量中性线，氖管也会发亮。7）用低压验电器测量直流电路时，把低压验电器连接在直流电的正负极之间，氖管里两个电极只有一个发亮，氖管发亮的一端为直流电的负极。8）低压验电器笔尖与螺钉旋具形状相似，但其承受的扭矩很小，因此，应尽量避免用其安装或拆卸电气设备，以防受损。六、高压验电器高压验电器又称高压测电器，其结构如图2-3所示。使用时要注意下列几方面：1）高压验电器在使用前应经过检查，确定其绝缘完好，氖管发光正常，与被测设备电压等级相适应。2）进行测量时，应使高压验电器逐渐靠近被测物丢体，直至氖管发亮，然后立即撤回。3）使用高压验电器时，必须在气候条件良好的情况下进行，在雪、雨、雾、湿度较大的情况下，不宜使用，以防发生危险。4）使用高压验电器时，必须戴上符合要求的绝缘手套，而且必须有人监护，测量时要防止发生相间或对地短路事故。5）进行测量时，人体与带电体应保持足够的安全距离，10kV高压的安全距离为0.
