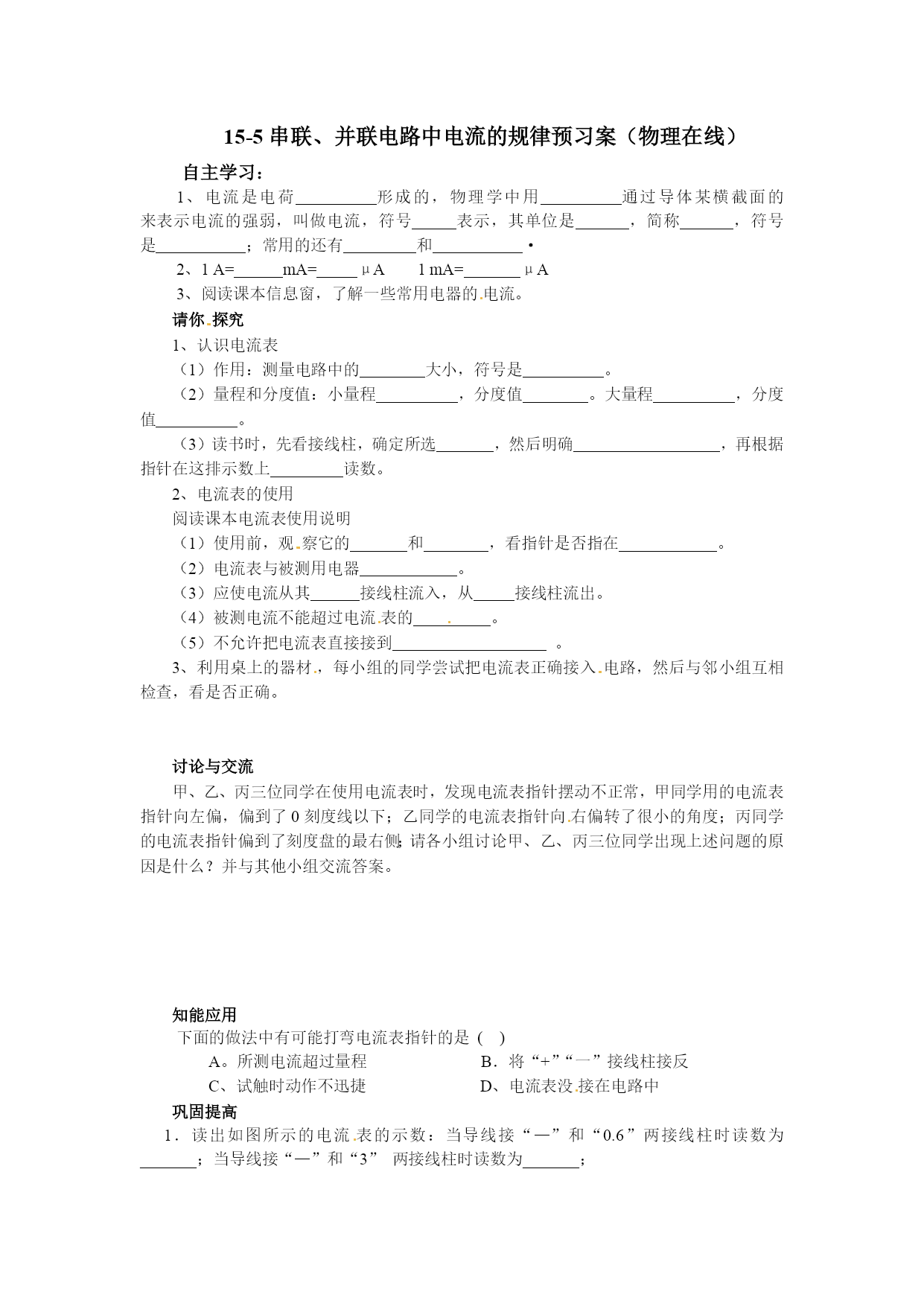

15-5串联、并联电路中电流的规律预习案（物理在线）自主学习：1、电流是电荷形成的，物理学中用通过导体某横截面的来表示电流的强弱，叫做电流，符号表示，其单位是，简称，符号是；常用的还有和·2、1A=mA=μA1mA=μA3、阅读课本信息窗，了解一些常用电器的电流。请你探究1、认识电流表[来源:学科网]（1）作用：测量电路中的大小，符号是。（2）量程和分度值：小量程，分度值。大量程，分度值。（3）读书时，先看接线柱，确定所选，然后明确，再根据指针在这排示数上读数。2、电流表的使用阅读课本电流表使用说明（1）使用前，观察它的和，看指针是否指在。（2）电流表与被测用电器。（3）应使电流从其接线柱流入，从接线柱流出。（4）被测电流不能超过电流表的。（5）不允许把电流表直接接到。3、利用桌上的器材，每小组的同学尝试把电流表正确接入电路，然后与邻小组互相检查，看是否正确。讨论与交流甲、乙、丙三位同学在使用电流表时，发现电流表指针摆动不正常，甲同学用的电流表指针向左偏，偏到了0刻度线以下；乙同学的电流表指针向右偏转了很小的角度；丙同学的电流表指针偏到了刻度盘的最右侧；请各小组讨论甲、乙、丙三位同学出现上述问题的原因是什么？并与其他小组交流答案。知能应用下面的做法中有可能打弯电流表指针的是()A。所测电流超过量程B．将“+”“一”接线柱接反C、试触时动作不迅捷D、电流表没接在电路中巩固提高1．读出如图所示的电流表的示数：当导线接“—”和“0.6”两接线柱时读数为_______；当导线接“—”和“3”两接线柱时读数为_______；2、通过47cm彩色电视机的电流约200mA=A,液晶显示电子计算器的电流为130μA=A。3、电流表是测量大小的仪表，使用时必须把电流表联在电路中；使电流从“+”接线柱电流表，从“一”接线柱电流表；绝对不允许不经过把电流表直接接在电源的两极上；在电流表上读数时，先确认所使用的，然后确定电流表的，再看电流表的指针向右总共偏过多少个小格．从而读取数值，记录数值时必须写明。[来源:学§科§网]4、如下图所示，M、N表示一个电流表的两个接线柱，abcd表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则下列连接正确的是（）A、M接a，N接bB、M接d，N接aC、M接c，N接dD、M接d，N接c5、根据图所示的电路图，用笔画线代替导线，连接实物电路(要求导线不能交叉)。[来源:Z.xx.k.Com]
