等太阳高度线的规律.doc

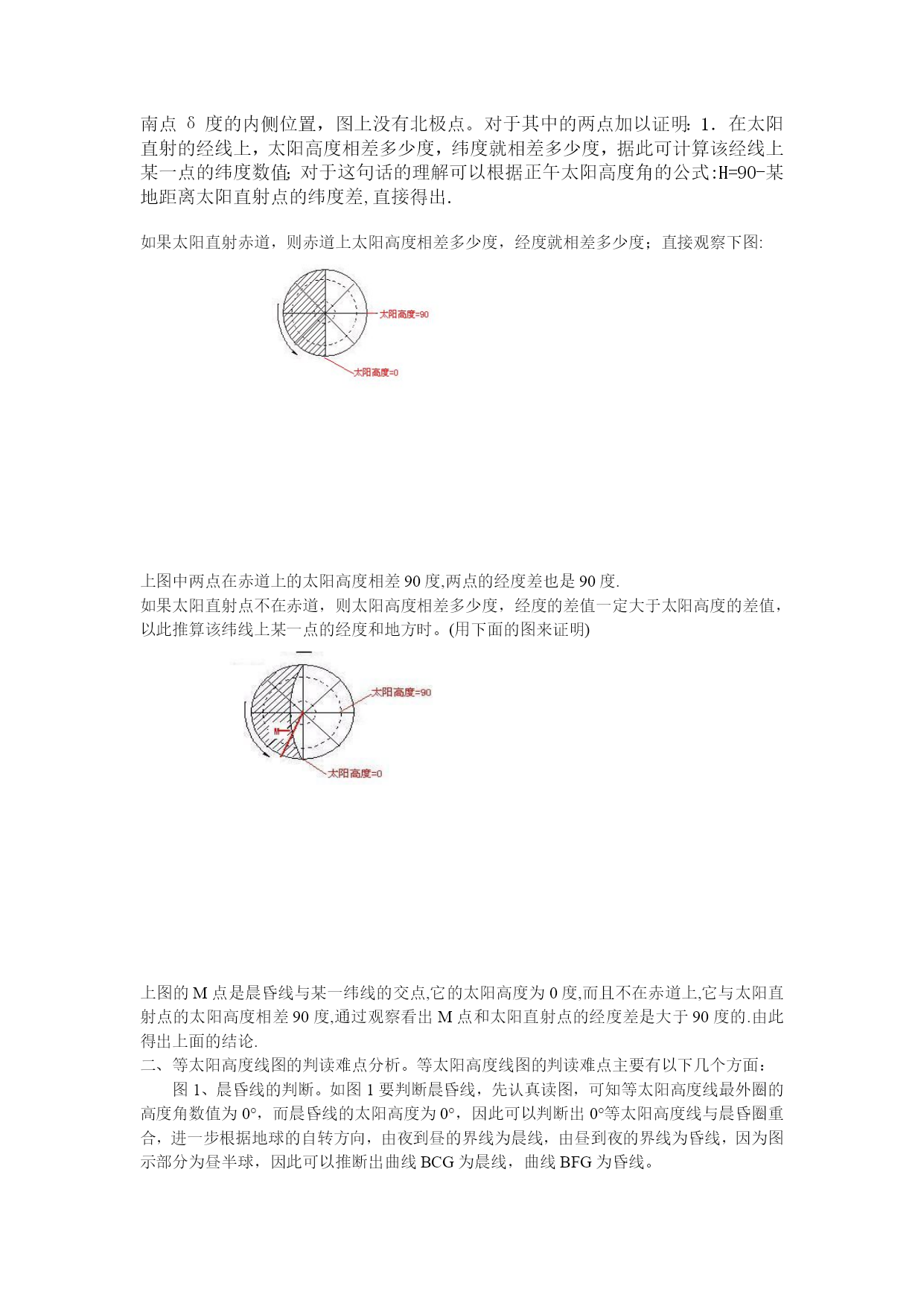

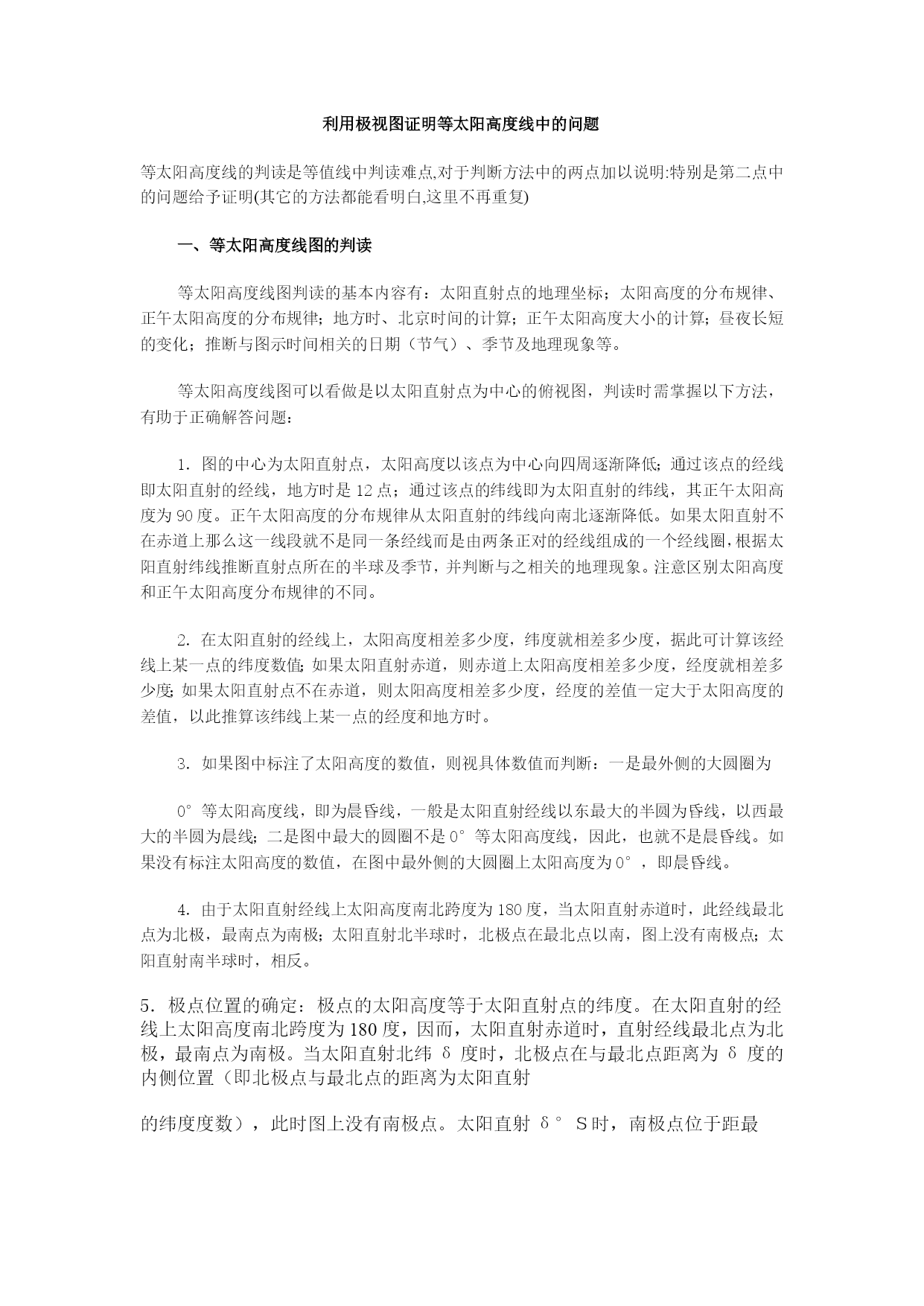

利用极视图证明等太阳高度线中的问题等太阳高度线的判读是等值线中判读难点,对于判断方法中的两点加以说明:特别是第二点中的问题给予证明(其它的方法都能看明白,这里不再重复)一、等太阳高度线图的判读等太阳高度线图判读的基本内容有：太阳直射点的地理坐标；太阳高度的分布规律、正午太阳高度的分布规律；地方时、北京时间的计算；正午太阳高度大小的计算；昼夜长短的变化；推断与图示时间相关的日期（节气）、季节及地理现象等。等太阳高度线图可以看做是以太阳直射点为中心的俯视图，判读时需掌握以下方法，有助于正确解答问题：1．图的中心为太阳直射点，太阳高度以该点为中心向四周逐渐降低；通过该点的经线即太阳直射的经线，地方时是12点；通过该点的纬线即为太阳直射的纬线，其正午太阳高度为90度。正午太阳高度的分布规律从太阳直射的纬线向南北逐渐降低。如果太阳直射不在赤道上那么这一线段就不是同一条经线而是由两条正对的经线组成的一个经线圈，根据太阳直射纬线推断直射点所在的半球及季节，并判断与之相关的地理现象。注意区别太阳高度和正午太阳高度分布规律的不同。2．在太阳直射的经线上，太阳高度相差多少度，纬度就相差多少度，据此可计算该经线上某一点的纬度数值；如果太阳直射赤道，则赤道上太阳高度相差多少度，经度就相差多少度；如果太阳直射点不在赤道，则太阳高度相差多少度，经度的差值一定大于太阳高度的差值，以此推算该纬线上某一点的经度和地方时。3．如果图中标注了太阳高度的数值，则视具体数值而判断：一是最外侧的大圆圈为0°等太阳高度线，即为晨昏线，一般是太阳直射经线以东最大的半圆为昏线，以西最大的半圆为晨线；二是图中最大的圆圈不是0°等太阳高度线，因此，也就不是晨昏线。如果没有标注太阳高度的数值，在图中最外侧的大圆圈上太阳高度为0°，即晨昏线。4．由于太阳直射经线上太阳高度南北跨度为180度，当太阳直射赤道时，此经线最北点为北极，最南点为南极；太阳直射北半球时，北极点在最北点以南，图上没有南极点；太阳直射南半球时，相反。5．极点位置的确定：极点的太阳高度等于太阳直射点的纬度。在太阳直射的经线上太阳高度南北跨度为180度，因而，太阳直射赤道时，直射经线最北点为北极，最南点为南极。当太阳直射北纬δ度时，北极点在与最北点距离为δ度的内侧位置（即北极点与最北点的距离为太阳直射的纬度度数），此时图上没有南极点。太阳直射δ°Ｓ时，南极点位于距最南点δ度的内侧位置，图上没有北极点。对于其中的两点加以证明：1．在太阳直射的经线上，太阳高度相差多少度，纬度就相差多少度，据此可计算该经线上某一点的纬度数值；对于这句话的理解可以根据正午太阳高度角的公式:H=90-某地距离太阳直射点的纬度差,直接得出.如果太阳直射赤道，则赤道上太阳高度相差多少度，经度就相差多少度；直接观察下图:上图中两点在赤道上的太阳高度相差90度,两点的经度差也是90度.如果太阳直射点不在赤道，则太阳高度相差多少度，经度的差值一定大于太阳高度的差值，以此推算该纬线上某一点的经度和地方时。(用下面的图来证明)上图的M点是晨昏线与某一纬线的交点,它的太阳高度为0度,而且不在赤道上,它与太阳直射点的太阳高度相差90度,通过观察看出M点和太阳直射点的经度差是大于90度的.由此得出上面的结论.二、等太阳高度线图的判读难点分析。等太阳高度线图的判读难点主要有以下几个方面：图1、晨昏线的判断。如图1要判断晨昏线，先认真读图，可知等太阳高度线最外圈的高度角数值为0°，而晨昏线的太阳高度为0°，因此可以判断出0°等太阳高度线与晨昏圈重合，进一步根据地球的自转方向，由夜到昼的界线为晨线，由昼到夜的界线为昏线，因为图示部分为昼半球，因此可以推断出曲线BCG为晨线，曲线BFG为昏线。2、南北极点和地方时12点所在经线范围的判断。如图1要判断南北极点，就应该根据太阳高度与纬度的关系来进行分析，如果COF所在的纬线的纬度为0°，可知太阳直射在O点（正午太阳高度为90°）即直射在赤道上，应用正午太阳高度角的计算公式，可以得出南北极点的正午太阳高度为0°，因此可以得出B、G为北极点和南极点，由此也可推出BOG是同一条经线，其地方时为12点；如果图1中COF所在的纬线的纬度为23°26′，读图可知太阳直射在O点（正午太阳高度为90°）即直射在北回归线上，应用正午太阳高度角的计算公式，北极点的正午太阳高度应该为23°26′，因此可以得出大致在A点的位置为北极点，同理，应用正午太阳高度角的计算公式，可以得出图中南极圈的正午太阳高度角为0°，从而可以得出G点位于南极圈上，由此可推出图中AOG是同一条经线，其地方时为12点，而BA为另外一条经线，其地方时为24点（0点）。图23、太阳直射点和其它各点的经纬度判断。如图2中O、G、B的经纬度的判断，读图可知，O点的太阳高度为90°，
