专题二：电学综合.doc

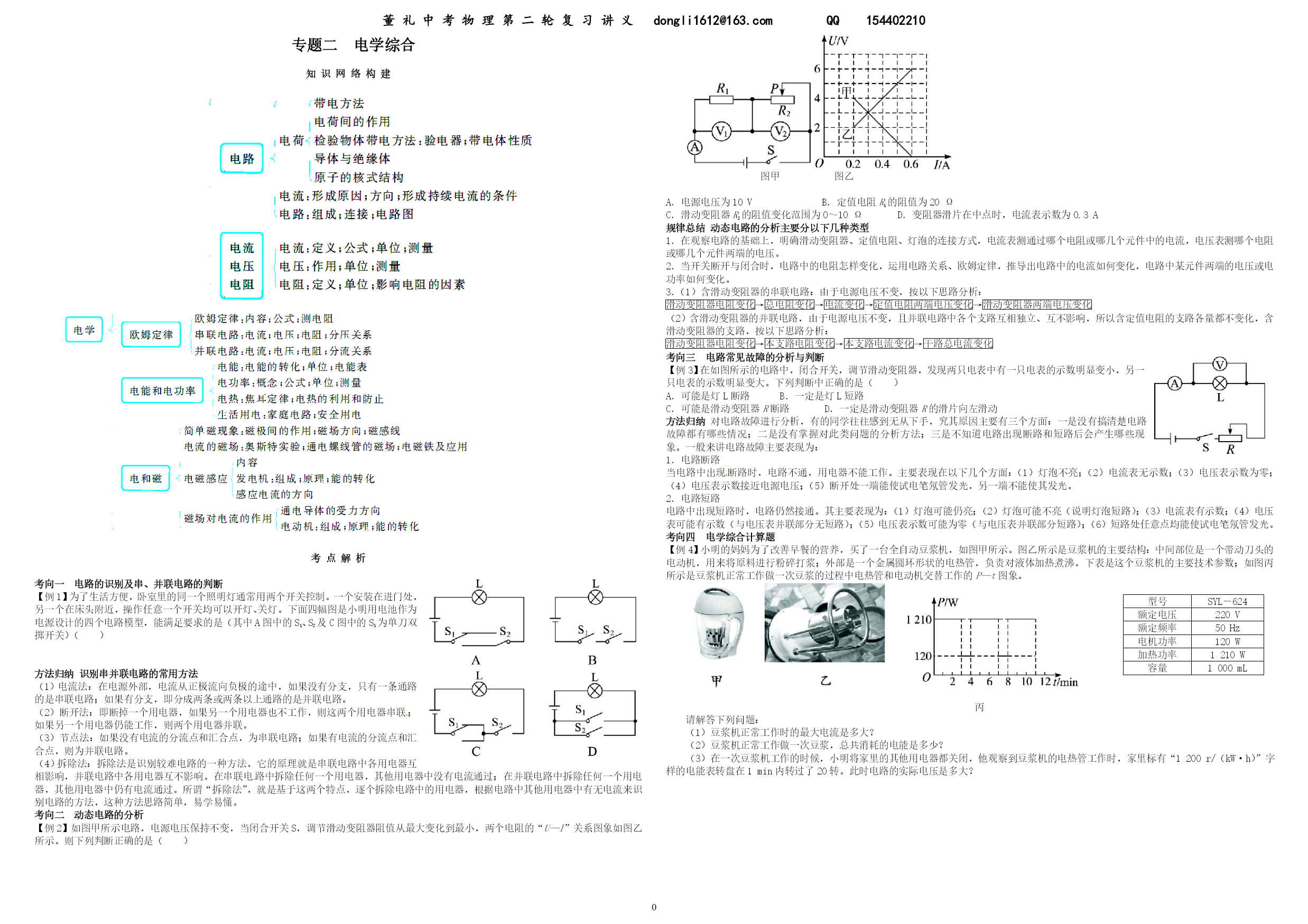

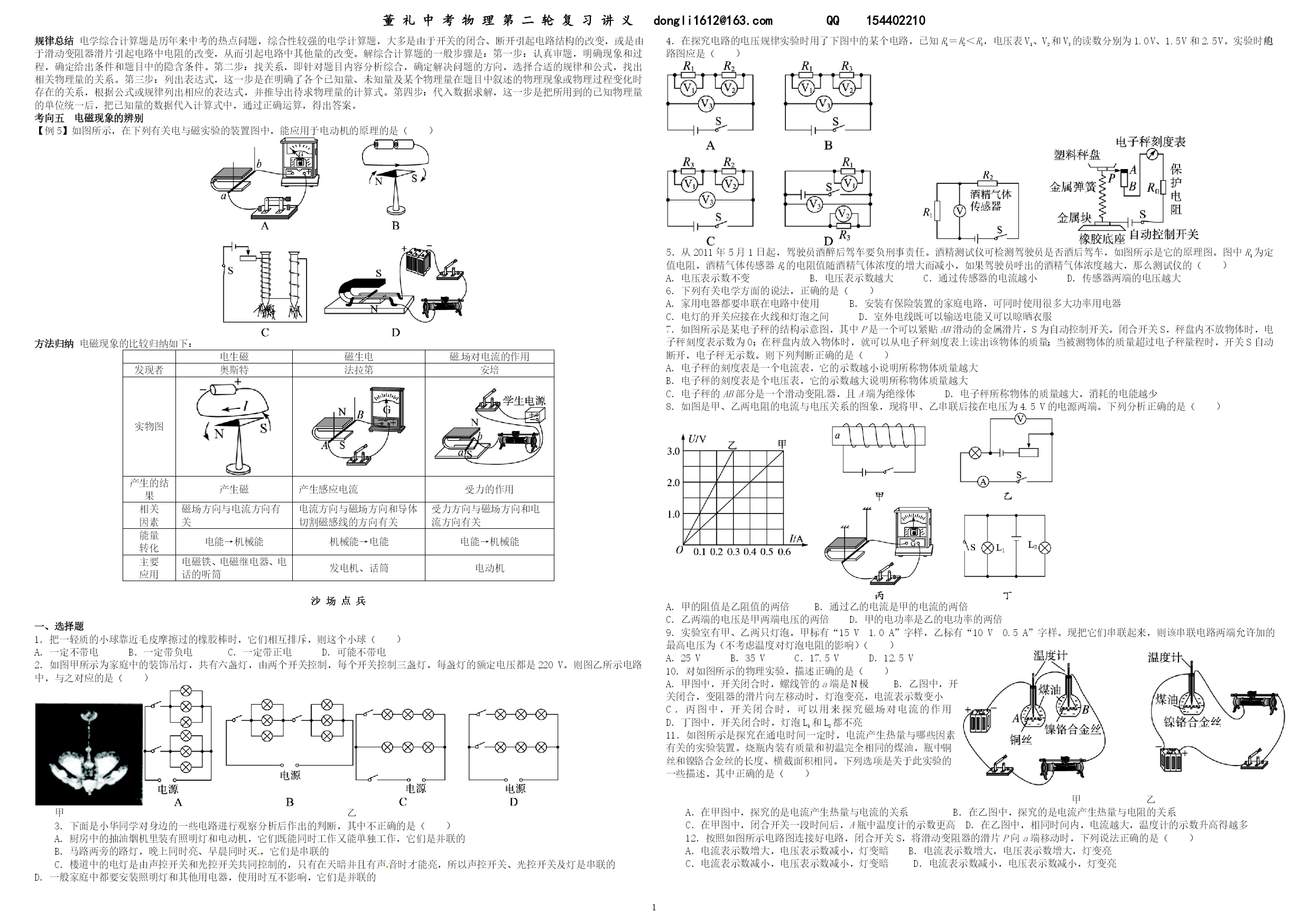

董礼中考物理第二轮复习讲义[e-mail]154402210PAGE\*MERGEFORMAT4专题二电学综合知识网络构建考点解析考向一电路的识别及串、并联电路的判断【例1】为了生活方便，卧室里的同一个照明灯通常用两个开关控制。一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯。下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是（其中A图中的S1、S2及C图中的S1为单刀双掷开关）（）源:学科网ZXXK]方法归纳识别串并联电路的常用方法（1）电流法：在电源外部，电流从正极流向负极的途中，如果没有分支，只有一条通路的是串联电路；如果有分支，即分成两条或两条以上通路的是并联电路。（2）断开法：即断掉一个用电器，如果另一个用电器也不工作，则这两个用电器串联；如果另一个用电器仍能工作，则两个用电器并联。（3）节点法：如果没有电流的分流点和汇合点，为串联电路；如果有电流的分流点和汇合点，则为并联电路。（4）拆除法：拆除法是识别较难电路的一种方法，它的原理就是串联电路中各用电器互相影响，并联电路中各用电器互不影响。在串联电路中拆除任何一个用电器，其他用电器中没有电流通过；在并联电路中拆除任何一个用电器，其他用电器中仍有电流通过。所谓“拆除法”，就是基于这两个特点，逐个拆除电路中的用电器，根据电路中其他用电器中有无电流来识别电路的方法，这种方法思路简单，易学易懂。考向二动态电路的分析【例2】如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U—I”关系图象如图乙所示。则下列判断正确的是（）[来源:学|科|网]图甲图乙A．电源电压为10VB．定值电阻R1的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0～10ΩD．变阻器滑片在中点时，电流表示数为0.3A规律总结动态电路的分析主要分以下几种类型1．在观察电路的基础上，明确滑动变阻器、定值电阻、灯泡的连接方式，电流表测通过哪个电阻或哪几个元件中的电流，电压表测哪个电阻或哪几个元件两端的电压。2．当开关断开与闭合时，电路中的电阻怎样变化，运用电路关系、欧姆定律，推导出电路中的电流如何变化，电路中某元件两端的电压或电功率如何变化。3．（1）含滑动变阻器的串联电路：由于电源电压不变，按以下思路分析：eq\x(滑动变阻器电阻变化)→eq\x(总电阻变化)→eq\x(电流变化)→eq\x(定值电阻两端电压变化)→eq\x(滑动变阻器两端电压变化)（2）含滑动变阻器的并联电路，由于电源电压不变，且并联电路中各个支路互相独立、互不影响，所以含定值电阻的支路各量都不变化，含滑动变阻器的支路，按以下思路分析：eq\x(滑动变阻器电阻变化)→eq\x(本支路电阻变化)→eq\x(本支路电流变化)→eq\x(干路总电流变化)考向三电路常见故障的分析与判断【例3】在如图所示的电路中，闭合开关，调节滑动变阻器，发现两只电表中有一只电表的示数明显变小，另一只电表的示数明显变大。下列判断中正确的是（）A．可能是灯L断路B．一定是灯L短路C．可能是滑动变阻器R断路D．一定是滑动变阻器R的滑片向左滑动方法归纳对电路故障进行分析，有的同学往往感到无从下手，究其原因主要有三个方面：一是没有搞清楚电路故障都有哪些情况；二是没有掌握对此类问题的分析方法；三是不知道电路出现断路和短路后会产生哪些现象。一般来讲电路故障主要表现为：1．电路断路当电路中出现断路时，电路不通，用电器不能工作。主要表现在以下几个方面：（1）灯泡不亮；（2）电流表无示数；（3）电压表示数为零；（4）电压表示数接近电源电压；（5）断开处一端能使试电笔氖管发光，另一端不能使其发光。2．电路短路电路中出现短路时，电路仍然接通。其主要表现为：（1）灯泡可能仍亮；（2）灯泡可能不亮（说明灯泡短路）；（3）电流表有示数；（4）电压表可能有示数（与电压表并联部分无短路）；（5）电压表示数可能为零（与电压表并联部分短路）；（6）短路处任意点均能使试电笔氖管发光。考向四电学综合计算题【例4】小明的妈妈为了改善早餐的营养，买了一台全自动豆浆机，如图甲所示。图乙所示是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，负责对液体加热煮沸。下表是这个豆浆机的主要技术参数；如图丙所示是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作的P—t图象。型号SYL－624额定电压220V额定频率50Hz电机功率120W加热功率1210W容量1000mL丙请解答下列问题：（1）豆浆机正常工作时的最大电流是多大？（2）豆浆机正常工作做一次豆浆，总共消耗的电能是多少？（3）在一次豆浆机工
