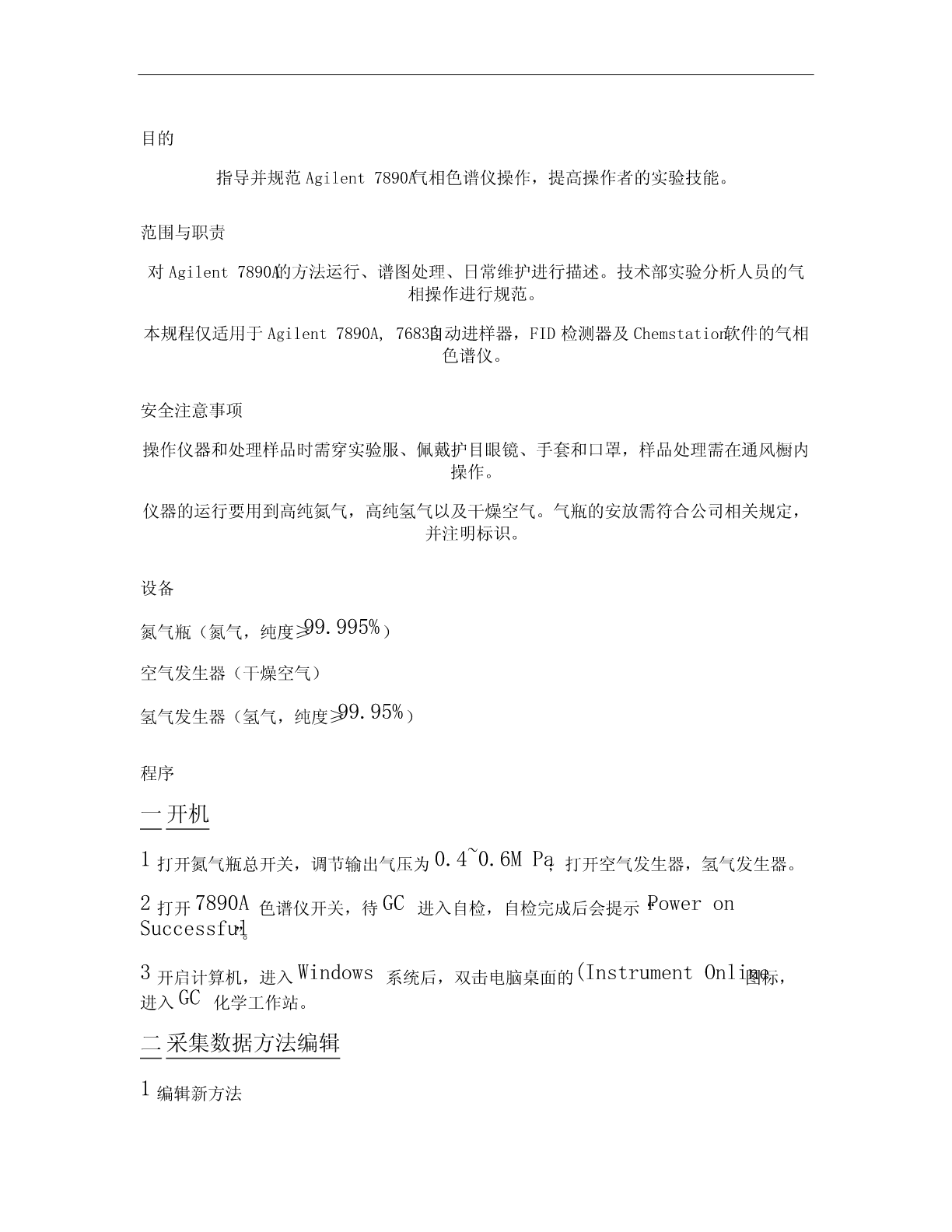

目的指导并规范Agilent7890A气相色谱仪操作，提高操作者的实验技能。范围与职责对Agilent7890A的方法运行、谱图处理、日常维护进行描述。技术部实验分析人员的气相操作进行规范。本规程仅适用于Agilent7890A,7683B自动进样器，FID检测器及Chemstation软件的气相色谱仪。安全注意事项操作仪器和处理样品时需穿实验服、佩戴护目眼镜、手套和口罩，样品处理需在通风橱内操作。仪器的运行要用到高纯氮气，高纯氢气以及干燥空气。气瓶的安放需符合公司相关规定，并注明标识。设备氮气瓶（氮气，纯度≥99.995%）空气发生器（干燥空气）氢气发生器（氢气，纯度≥99.95%）程序一开机1打开氮气瓶总开关，调节输出气压为0.4~0.6MPa；打开空气发生器，氢气发生器。2打开7890A色谱仪开关，待GC进入自检，自检完成后会提示“PoweronSuccessful”。3开启计算机，进入Windows系统后，双击电脑桌面的(InstrumentOnline图标，进入GC化学工作站。二采集数据方法编辑1编辑新方法1.1从“Method”菜单中选择“EditEntireMethod”，根据需要钩选项目，“MethodInformation”（方法信息），“Instrument/Acquisition”（仪器参数/数据采集条件），“DataAnalysis”（数据分析条件），“RunTimeChecklist”（运行时间顺序表），确定后单击“OK”。1.2出现“MethodCommons”窗口，如有需要输入方法信息（方法用途等），单击“OK”。1.3进入“SelectInjectionSource/Location”（进样器设置），接受默认选项，单击“OK”。1.4进入“AgilentGCMethod:Instrument”（方法参数设置）。11.4.1“Injector”参数设置。输入“InjectionVolume”（进样体积），和“WashandPumps”(洗针程序，完成后单击“OK”。（具体参照图1）。图1注：自动进样器按（1，2，3，4，5，6，7）顺序工作1.4.2“Inlet”参数设置。输入“Heater”(进样口温度；“SeptumPurgeFlow”（隔垫吹扫速度）；拉下“Mode”菜单，选择分流模式或不分流模式或脉冲分流模式或脉冲不分流模式；如果选择分流或脉冲分流模式，输入“SplitRatio”（分流比）。完成后单击“OK”。（具体参照图2）图21.4.3“CFTSetting”参数设置。选择“ControlMode”(恒流或恒压模式，如选择恒流模式，在“Value”输入柱流速。完成后单击“OK”。（具体参照图3）图31.4.4“Oven”参数设置。选择“OvenTempOn”(使用柱温箱温度；输入恒温分析或者程序升温设置参数；如有需要，输入“EquilibrationTime”(平衡时间，“PostRunTime”（后运行时间）和“PostRun”（后运行温度）。完成后单击“OK”。（具体参照图4）图41.4.5“Detector”参数设置。钩选“Heater”(检测器温度，“H2Flow”(氢气流速，“AirFlow”(空气流速，“MakeupFlow”(尾吹速度N2，“Flame”(点火和“Electrometer”(静电计，并对前四个参数输入分析所要求的量值。完成后单击“OK”。（具体参照图5）。图51.2如果在1.1中钩选了“DataAnalysis”：1.2.1出现“SignalDetail”窗口。接受默认选项，单击“OK”1.2.2出现“EditIntegrationEvents”（编辑积分事件），根据需要优化积分参数。完成后单击“OK”。（具体参照图6）。图61.2.3出现“SpecifyReport”（编辑报告），选择“ReportStyle”（报告类型）；“QuantitativeResults”（定量分析结果选项）。完成后单击“OK”。1.3如果在1.1中钩选了“RunTimeChecklist”,出现“RunTimeChecklist”，至少钩选“DataAcquisition”（数据采集）。完成后单击“OK”1.4.4方法编辑完成。储存方法：单击“Method”菜单，选中“SaveMethodAs”，输入新键方法名称，单击“OK”完成。2单个样品的方法信息编辑及样品运行2.1从“RunControl”菜单中选择“SampleInfo”选项，输入操作者名称，在“DataFile”-“Subdirectory”（子目录）输入保存文件夹名称，并选择“Manual”或者“Prefix/Counter”，并输入相应信息；在“SampleParameters”中输入样品瓶位置，样品名称等信
