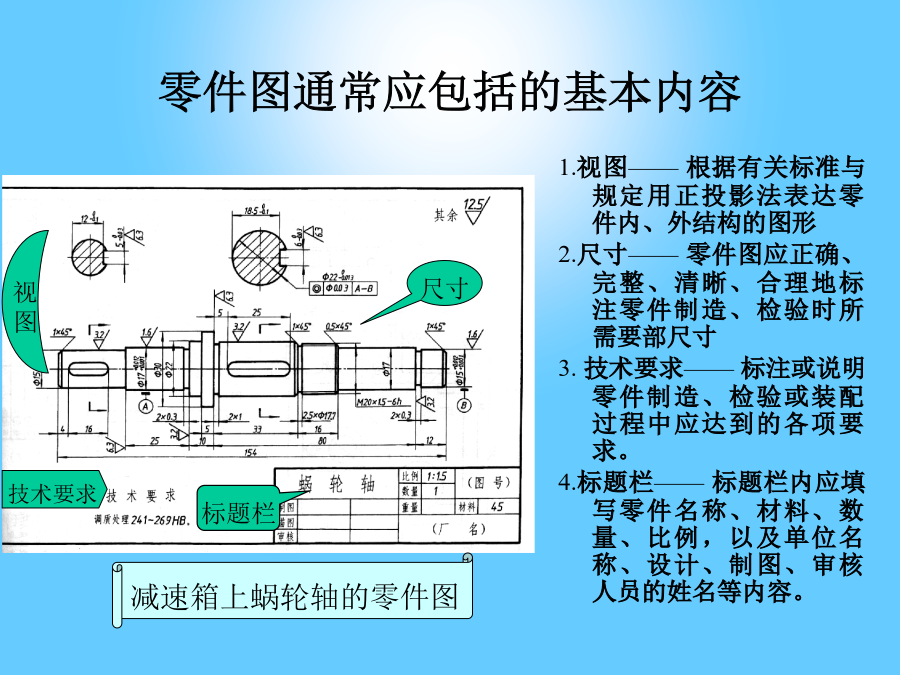

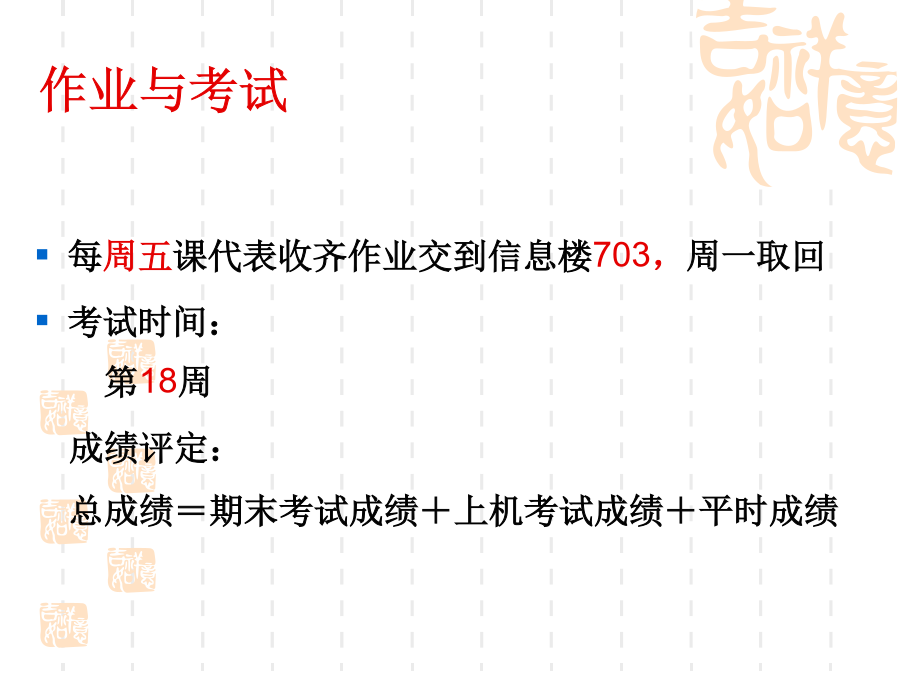

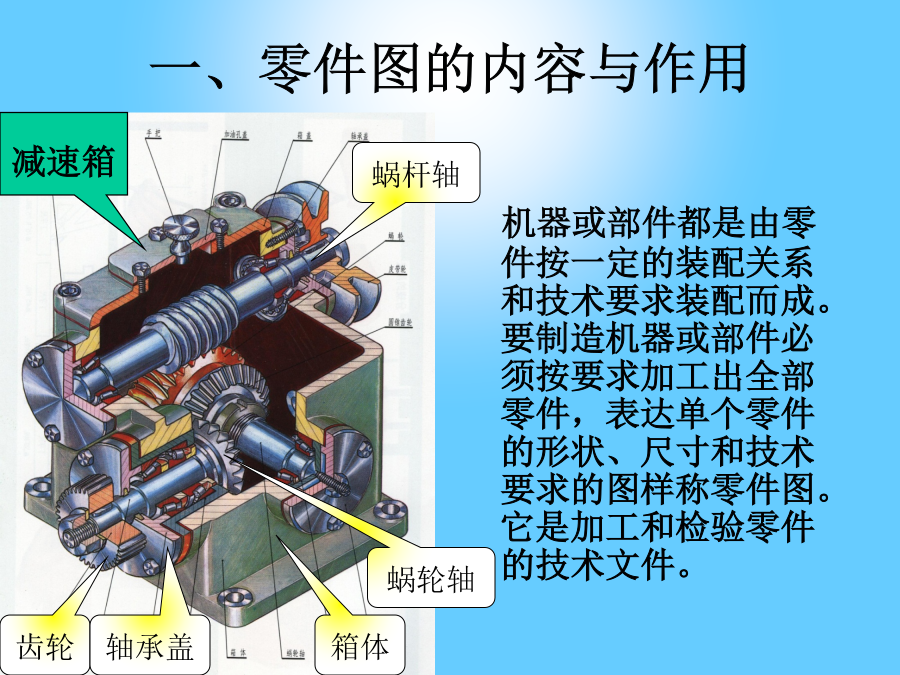

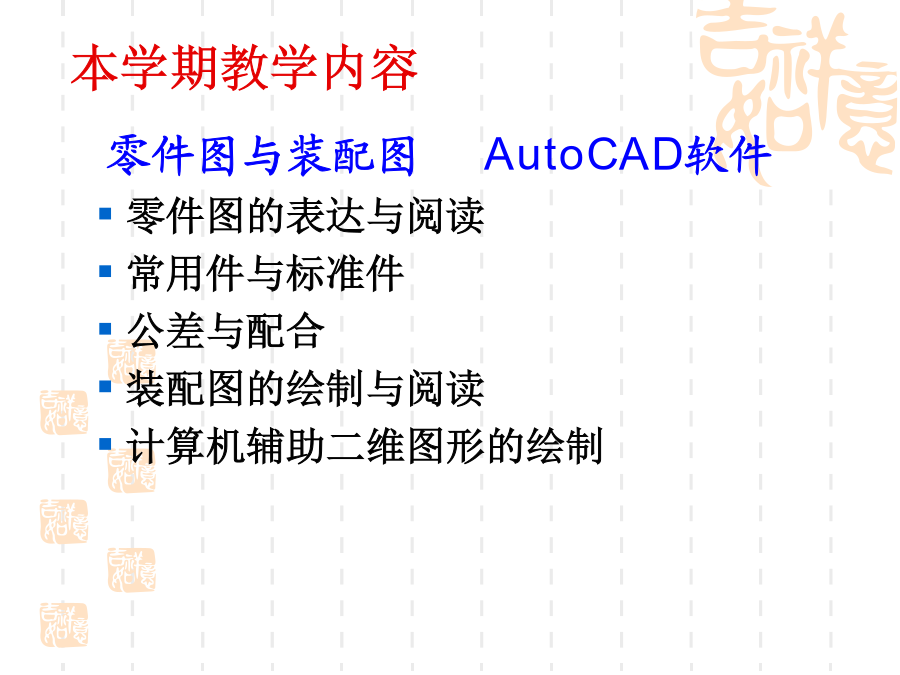

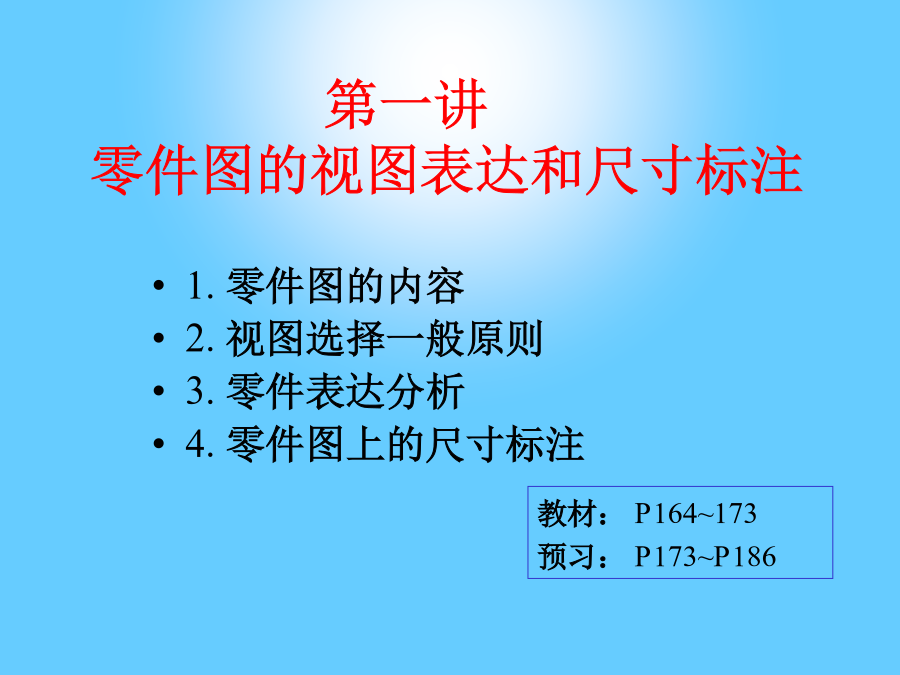

本学期教学内容作业与考试第一讲零件图的视图表达和尺寸标注一、零件图的内容与作用零件图通常应包括的基本内容二、零件图主视图选择的一般原则四类典型零件车床加工铣床加工钻床加工刨床加工磨床加工思考轴、套类零件以车削、磨削为主应选择其加工位置为安放位置箱体、支架类零件因其加工位置多变应选工作位置为安放位置盘、盖类零件,盘常以加工位置,盖常以工作位置为安放位置主视图的投影方向:轴、套类零件通常采用垂直于轴线的方向作主视图的投影方向箱体、支架类:以反映形状特征、主要结构和各组成部分相互关系的方向作为主视图的投影方向盘、盖类零件主视图投影方向思考其他视图的选择三、四类典型零件的表达分析轴套类零件表达分析由于轴的基本形状是同轴回转体,所以一般只选一个基本视图,其他结构如孔、槽等常采用移出剖面、局部视图和局部剖视图来表达;细部结构如螺纹退刀槽、砂轮越程槽等则采用局部放大图来表达。套筒视图的选择轴、套零件表达方法小结盘、盖类零件的表达分析箱盖的视图选择法兰盘的结构分析法兰盘的视图选择盘、盖类零件表达方法小结箱体类零件的表达分析箱体类零件的结构特点箱体零件的视图表达分析箱体类零件的表达小结支架类零件的结构分析支架零件的视图表达分析支架类零件的表达小结轴零件图轮盘零件图四、零件图上的尺寸标注1.常用的尺寸基准蜗轮轴径向主要尺寸和基准蜗轮轴轴向主要尺寸和基准箱盖零件的尺寸基准箱体零件的尺寸基准支架零件的尺寸基准2.零件图上尺寸标注的合理性蜗轮轴的加工顺序蜗轮轴加工顺序应考虑测量的方便应考虑测量的方便不要注成封闭尺寸链复习思考题1.一张完整的零件图通常应包括(一组图形)、(尺寸)、(标题栏)、(技术要求)等基本内容。2.在选择主视图时,应使它最能明显反映零件的(形状)和(结构特征),以及(各组成形体之间的相互联系)。3.投影时零件在投影体系中的位置通常是零件的(工作(安装))位置或(加工)位置。对轴套类、盘盖类零件常选用(加工)位置;对叉架类、箱体类零件常选用(工作)位置。4.轴套类零件的主视图用(垂直于轴线)方向作为主视图的投影方向。为了符合轴在车削或磨削时的(加工)位置,一般将轴线(水平横放),把直径小的一端放置在(右边),并将键槽转向(正前方)。5.盘盖类零件主要在车床上加工,选择主视图时一般将轴线放成(水平)位置,对于加工不以车削为主的箱盖,可按(工作)位置放置。通常采用(两)个视图。6.所谓尺寸基准是确定零件上(某些结构要素)位置时所依据的一些点、线、面,它是零件图上标注尺寸的(起点)。7.尺寸基准又分为(设计)基准和(工艺)基准。(设计)基准是设计时确定零件结构要素位置的尺寸基准;(工艺)基准是加工、测量时使用的尺寸基准。8.零件在长、宽、高三个方向至少各有一个(主要尺寸)基准。但根据设计、加工、测量的要求,一般还要附加一些(辅助)基准,(主要)基准和(辅助)基准之间应有(尺寸)联系。9.常用的基准面有:安装面、(重要的支撑面)、(端面)、(装配结合面)、(零件的对称面)等。常用的基准线有零件上回转面的(轴线)等。10.标注尺寸时,应尽可能考虑到零件的(加工)、(测量)和(装配)时的要求,尺寸不要注成(封闭)。演讲完毕,谢谢观看!
