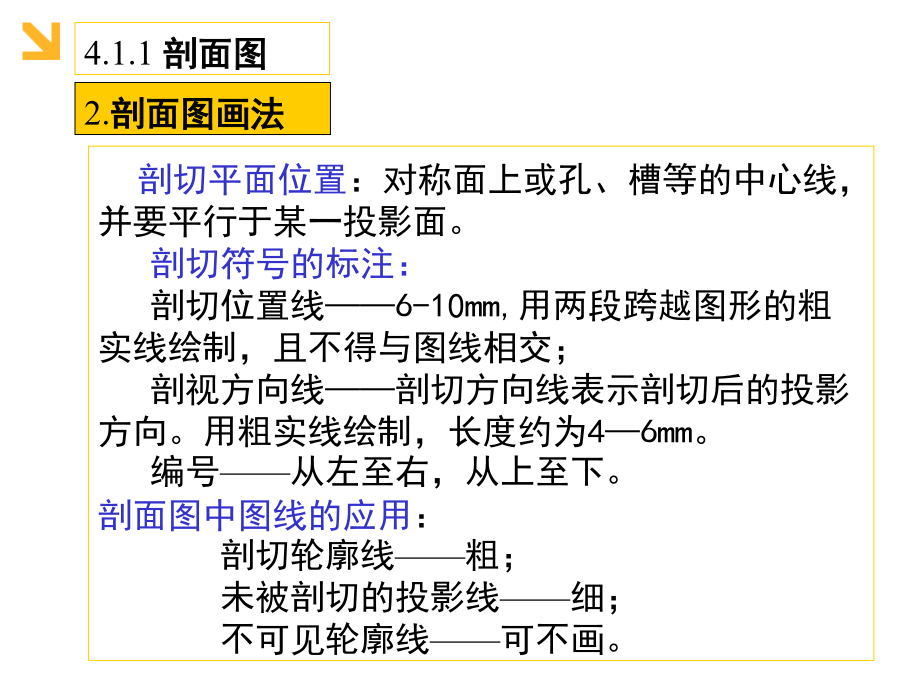

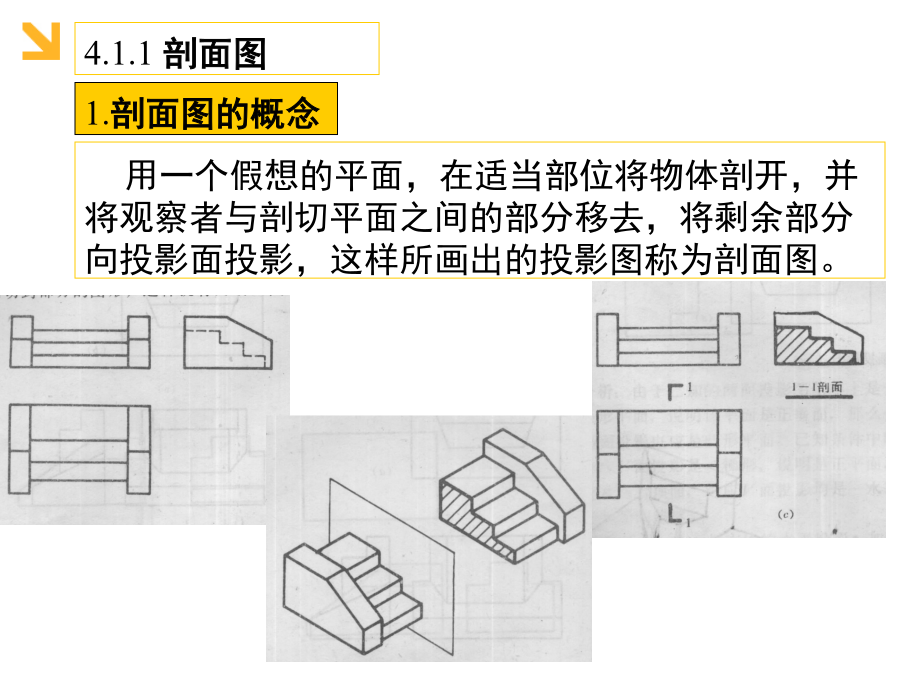

第四章剖面图与断面图4.1剖面图与断面图的形成用一个假想的平面，在适当部位将物体剖开，并将观察者与剖切平面之间的部分移去，将剩余部分向投影面投影，这样所画出的投影图称为剖面图。剖切平面位置：对称面上或孔、槽等的中心线，并要平行于某一投影面。剖切符号的标注：剖切位置线——6-10mm,用两段跨越图形的粗实线绘制，且不得与图线相交；剖视方向线——剖切方向线表示剖切后的投影方向。用粗实线绘制，长度约为4—6mm。编号——从左至右，从上至下。剖面图中图线的应用：剖切轮廓线——粗；未被剖切的投影线——细；不可见轮廓线——可不画。用一个剖切平面：全剖面图；半剖面图。全剖视图用一个剖切平面：全剖面图：半剖：（中心线右侧或下方）半剖视图半剖视图用一个剖切平面：半剖：（中心线右侧或下方）用连个或连个以上平行的剖切平面剖切（阶梯剖）：用两个或两个以上相交的剖切平面剖切（旋转剖）：阶梯剖注意：用两个或两个以上相交的剖切平面剖切：分层剖面图：只画出剖切轮廓线，不包括形体其它投影。剖切符号：只用剖切位置线表示，并应以粗实线绘制，长度6-10mm；编号采用阿拉伯数字，写在剖切位置线的一侧，编号所在的一侧应为该断面的剖视方向。线型：断面轮廓线——粗实线；材料图例或剖面线（45°细实线）移出断面图：将断面图画在投影图之外；重合断面图：将断面图直接画在投影图轮廓内；中断断面图：对于较长的构建，断面图可以画在投影图的中断处。移出断面图4.2园林设计中的地形剖面图与景观剖面图1．地形剖断线的作法求作地形剖断线的方法较多，此处只介绍一种简便的作法。首先在描图纸上按比例画出间距等于地形等高距的平行线组，并将其覆盖到地形平面图上，使平行线组与剖切位置线相吻合。然后，借助丁字尺和三角板作出等高线与剖切位置线的交点，再用光滑的曲线将这些点连接起来并加粗加深即得地形剖断线。2．垂直比例剖面图的水平比例应与原地形平面图的比例一致，垂直比例可根据地形情况适当调整。当原地形平面图的比例过小、地形起伏不明显时，可将垂直比例扩大5～20倍。采用不同的垂直比例所作的地形剖面图的起伏不同，且水平比例与垂直比例不一致时，应在地形剖面图上同时标出这两种比例。当地形剖面图需要缩放时，最好还要分别加上图示比例尺。3．地形轮廓线在地形剖面图中除需表示地形剖断线外，有时还需表示地形剖断面后没有剖切到但又可见的内容。可见地形用地形轮廓线表示。有地形轮廓线的剖面图的作法较复杂，若不考虑地形轮廓线，则作法要相对容易些。因此，在平地或地形较平缓的情况下可不作地形轮廓线，当地形较复杂时应作地形轮廓线。4.2.1地形剖面画法4.2.1地形剖面画法4.2.1地形剖面画法4.2.1地形剖面画法4.2.1地形剖面画法4.2.2园林平面图的画法4.2.2园林平面图的画法园林建筑立面图4.2.2园林平面图的画法4.2.2园林立面及剖面图的画法4.2.2园林立面及剖面图的画法
