物流系统规划及其分析设计课件6物料搬运系统分析与设计.pptx

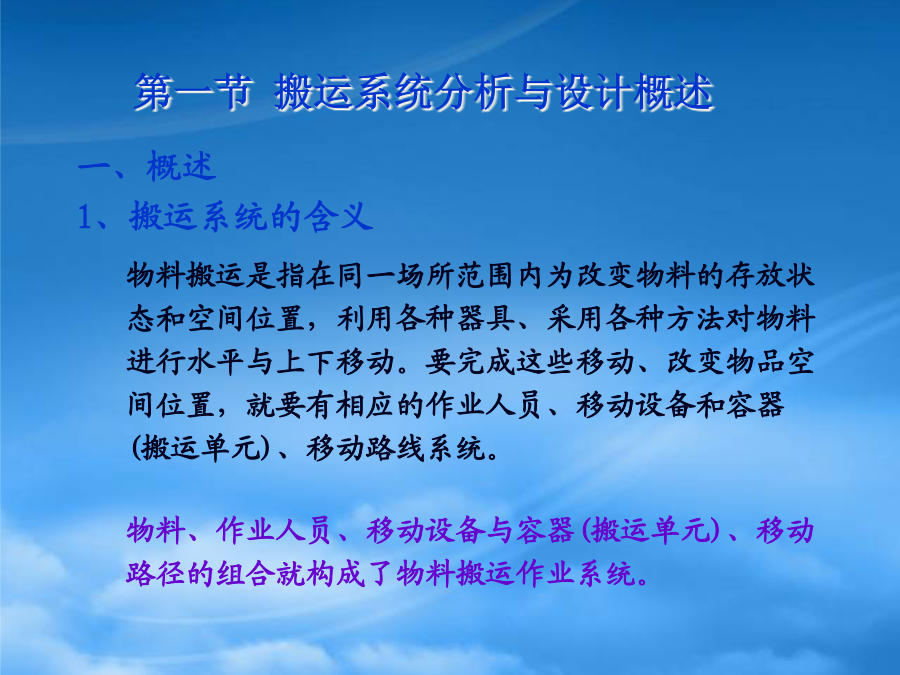

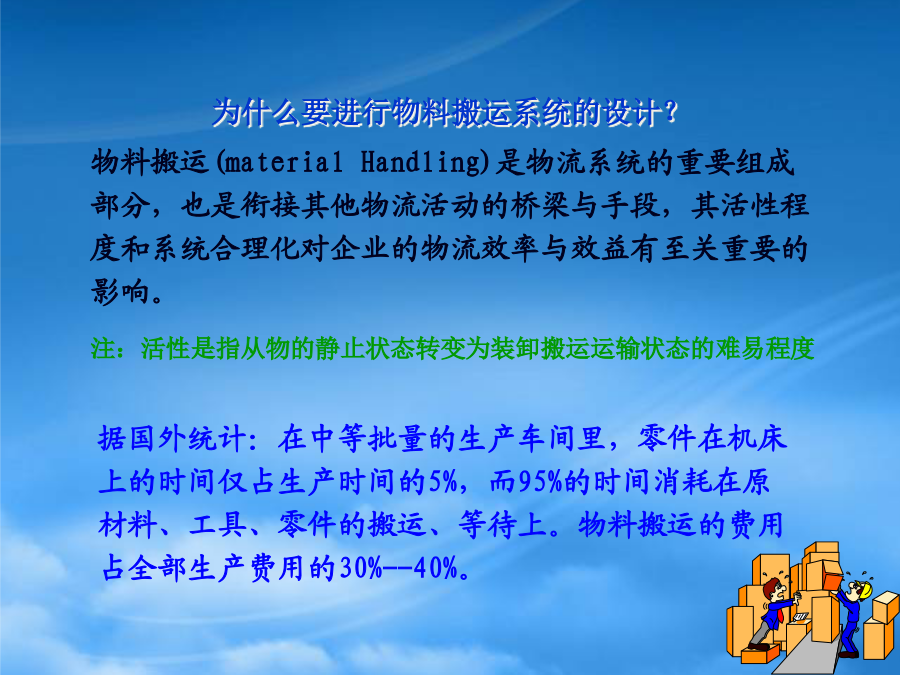

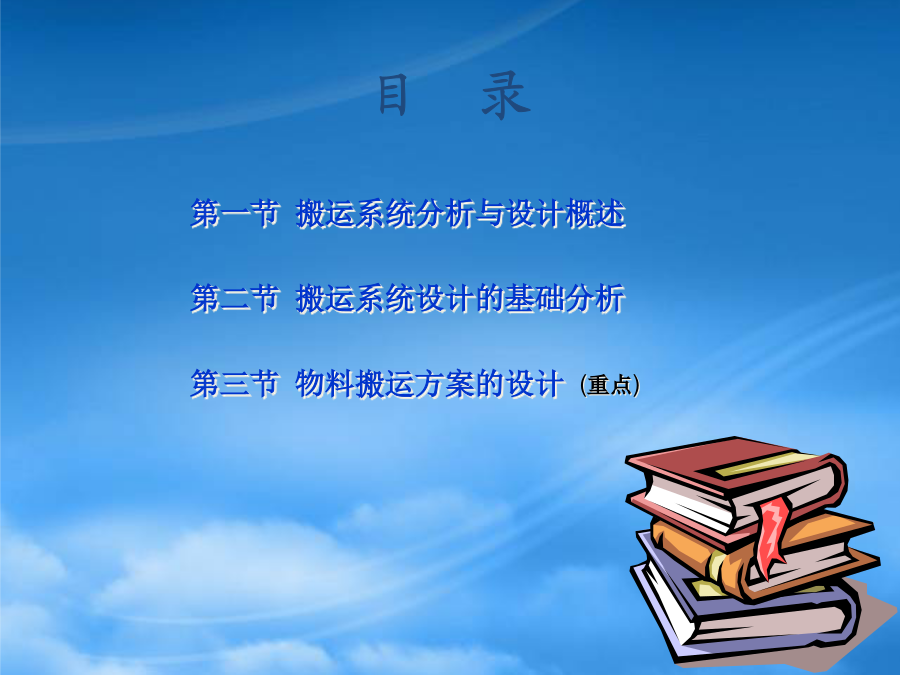

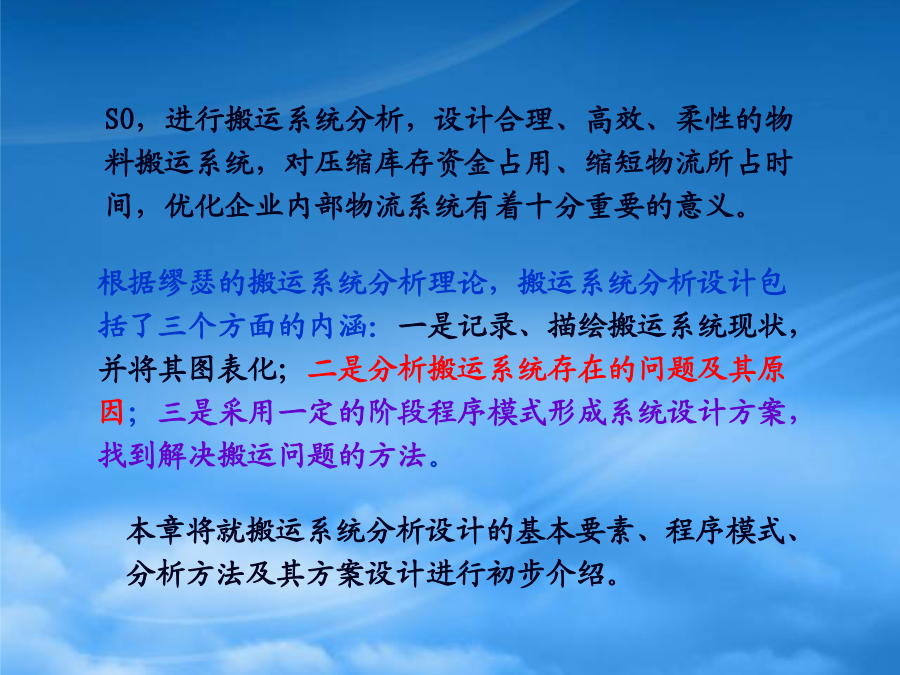

第六章物料搬运系统分析与设计目录为什么要进行物料搬运系统的设计？SO，进行搬运系统分析，设计合理、高效、柔性的物料搬运系统，对压缩库存资金占用、缩短物流所占时间，优化企业内部物流系统有着十分重要的意义。第一节搬运系统分析与设计概述物料搬运系统设计中常见问题2、搬运系统分析3、搬运系统设计的目标二、搬运系统分析设计方程式（5W1H）三、搬运系统分析设计的基本要素设计要素四、搬运系统设计的原则五、搬运系统分析设计过程2、搬运系统分析设计(SHA)的基础流程模式一、物料的分类二、移动分析——设施布置决定了物料搬运的起点和终点的距离，因此，移动分析必须建立相似物料搬运作业与具体布置结合的基础上。2、移动分析方法（1）流程分析法——每次只观察一类产品或物料，并跟随其沿着整个生产过程收集资料，最后编制成流程图。该方法适合物料品种很少的情况。（2）起止点分析法——分两种做法一是搬运路线分析法－－观察移动的起止点来收集资料，每次分析一条路线，并绘制成搬运路线表。适合于路线数目不太多的情况。二是区域进出分析法－－对一个区域进行观察，收集运进运出该区域的一切与物料有关的资料，并编制成物料进出表。适合于路线数目多的情况。搬运路线分析法区域进出分析法3、编制搬运活动一览表，并在布置图上绘制流程图——将各项移动的分析结果标注在布置图上，起到了一目了然的作用。第三节物料搬运方案的设计搬运路线系统中心型物流量大运输单元的选择传统搬运、储存设备1、传输带——这是一种将物料沿固定路径移动的装置，可以通过电气、重力或手工等方式对其进行操作，特点是连续动作、循环动作、持续载荷、路线固定。常见滚轴式、皮带式、托盘式和高架式。滚轴式传输带2、起重机——这是一种将重物提升、降低或传输的装置，特点是间歇动作、重复循环、短时载荷、升降运动。常见高架吊车、堆垛机。正面吊3、工业车辆——这是一种轮式无轨运输装备，特点是可独立运行，进行流动作业。4、货架——为解决“先入先出”的困难，提高货物存放数量，就须采用货架。常见有悬臂式、流动式和货格式。货架的选取须注意货格净空尺寸、货架刚度和牛腿位置精度。5、货物载体——是指承载货物的容器，可以有托盘、托板、滑板、专用集装箱、专用堆放架、硬纸板箱等。常用的是托盘（平式、箱式、柱式）。国际标准化组织建议的托盘标准尺寸为：800mm*1200mm、1000mm*1200mm、1016mm*1219mm、1100mm*1100mm。6、电气、电子设备——指为进行货物及设备检测、识别和控制而使用的电气、电子设备。常用条形码、射频技术、扫描仪、传感器和PC机。二、初步的搬运方案制订三、方案修改和限制四、说明并测算可行方案的各项需求五、方案的评价总体搬运方案设计确定了整个工厂的总的搬运路线系统、搬运设备、运输单元。案例：某电机厂线圈搬运的改善其中搬运工序分析如图所示改进测量称重①
