园林景观制图.pptx

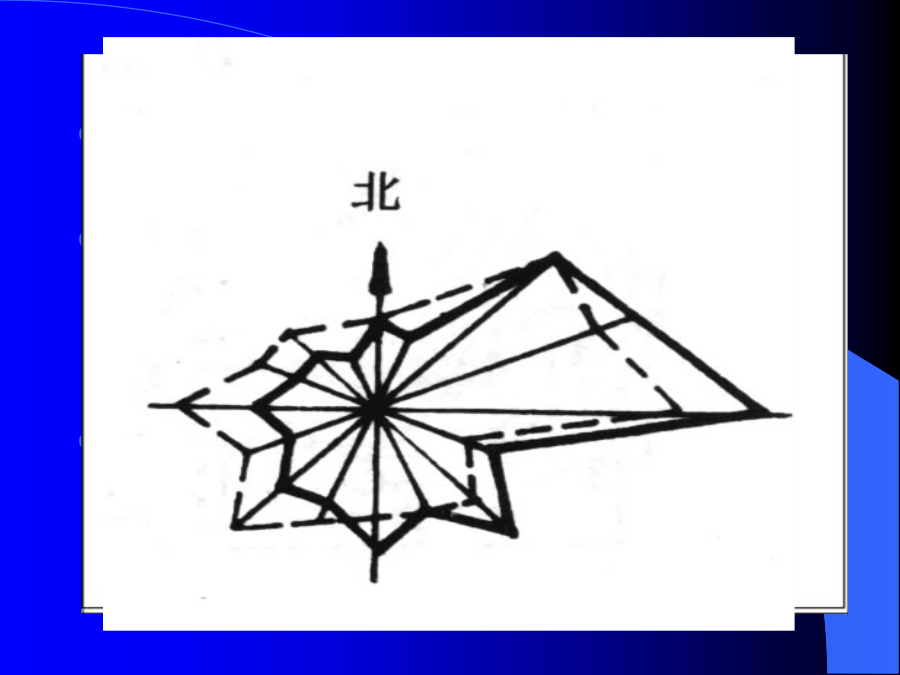

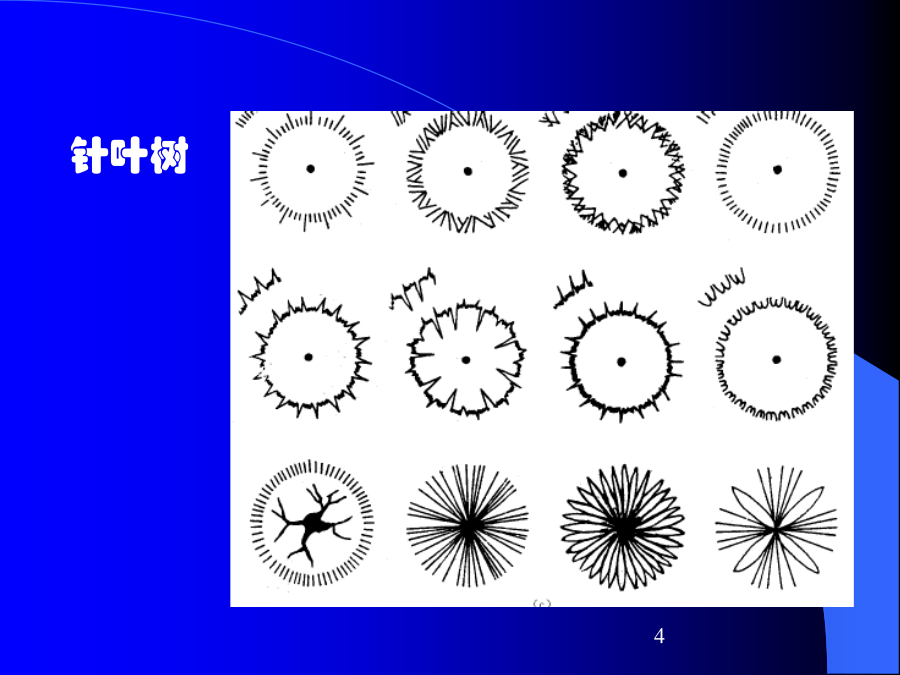

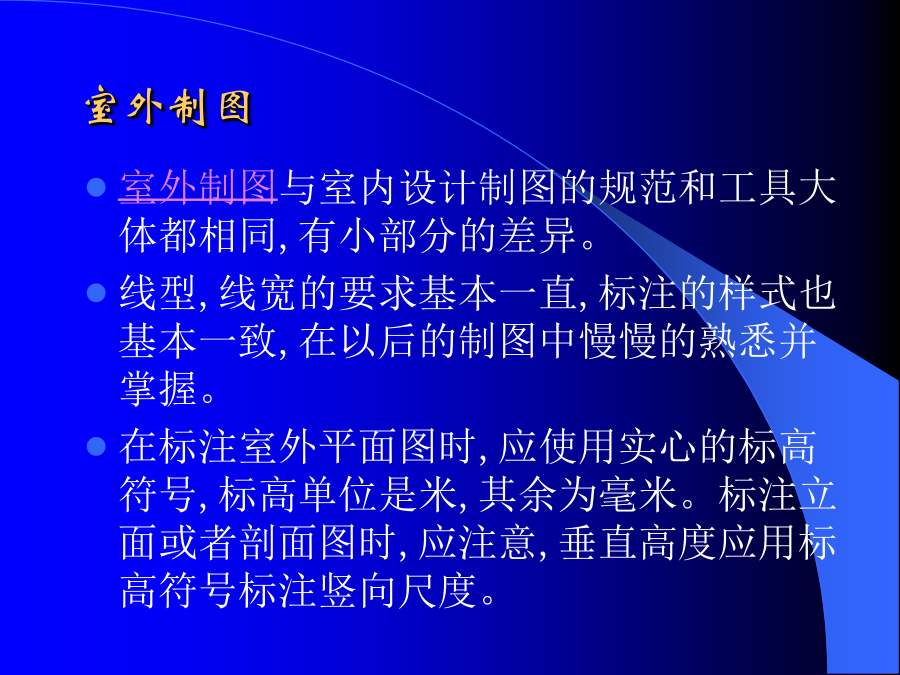

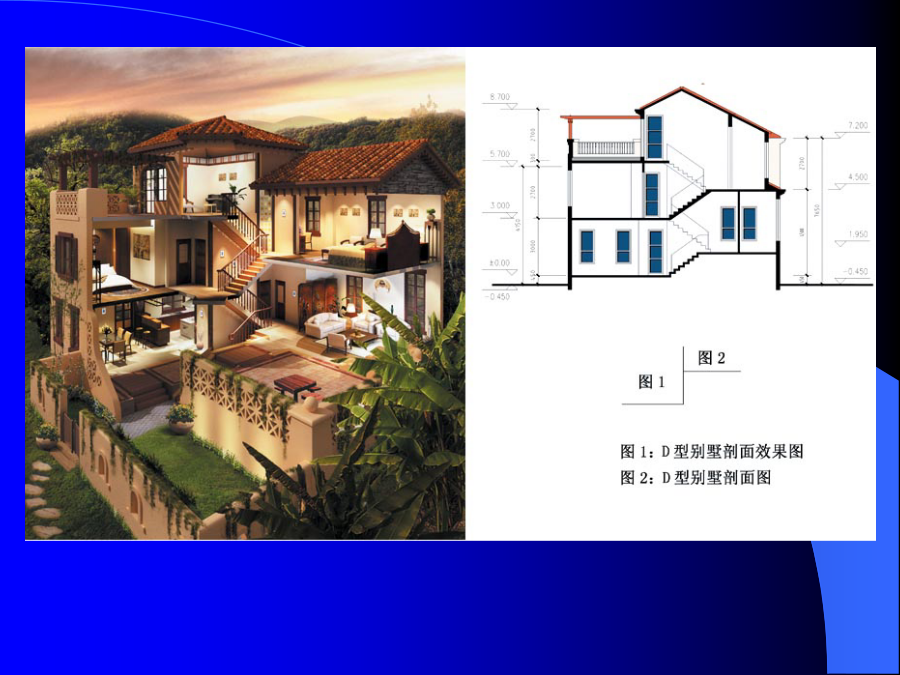

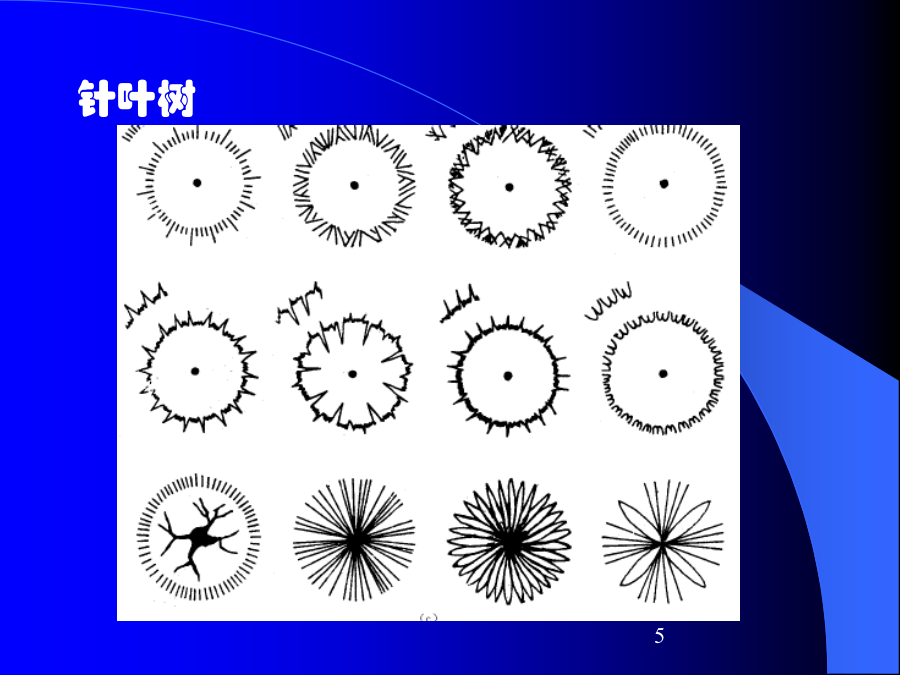

室外制图字体以长仿宋字为主,字体的大小视具体情况而定。指北针必不可少,在室外设计平面图中应加上风向频率图,通常可以将指北针和风向频率图放在一起,简称为风玫瑰图。风玫瑰图主要指示当地的主导风向。室外图例在以后制图中可以慢慢熟悉,要认识植物和各种材料的图例。4567891011121314151617181920212223242526272829303132333435363738在园林景观设计中,等高线是必不可少的表现地形变化的要素,也是在地形设计中最主要的一个要素。同学们应该学会看等高线表示的地形图。在园林设计中常要计算坡度以符合排水的需要。坡度用i=2表示,代表坡度为2%。坡度的计算方法为垂直高差除以水平距离。实际就是夹角的正切值。要了解什么是高程,包括绝对和相对高程。某地某时的太阳高度角(α)=90°-(当地纬度-太阳直射点纬度)。(注:北纬为正，南纬为负)水体表达图例：平面图在靠近岸线的水面中，依岸线的曲折作二三根曲线表示------等深线法平涂法假山置石的立面美国波特兰大市拉夫乔伊广场平面图广场实景最终的设计
