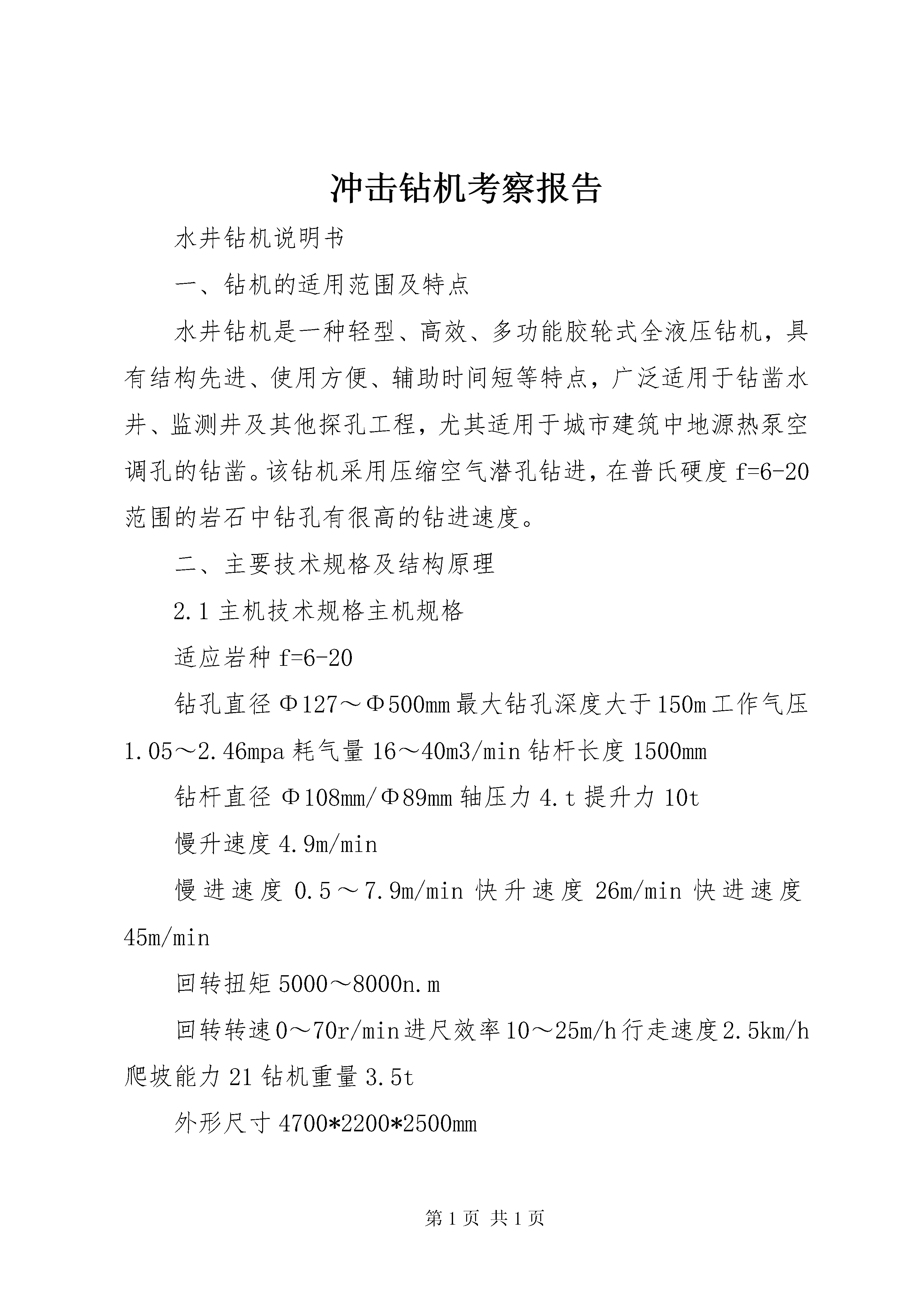

冲击钻机考察报告水井钻机说明书一、钻机的适用范围及特点水井钻机是一种轻型、高效、多功能胶轮式全液压钻机，具有结构先进、使用方便、辅助时间短等特点，广泛适用于钻凿水井、监测井及其他探孔工程，尤其适用于城市建筑中地源热泵空调孔的钻凿。该钻机采用压缩空气潜孔钻进，在普氏硬度f=6-20范围的岩石中钻孔有很高的钻进速度。二、主要技术规格及结构原理2.1主机技术规格主机规格适应岩种f=6-20钻孔直径Φ127～Φ500mm最大钻孔深度大于150m工作气压1.05～2.46mpa耗气量16～40m3/min钻杆长度1500mm钻杆直径Φ108mm/Φ89mm轴压力4.t提升力10t慢升速度4.9m/min慢进速度0.5～7.9m/min快升速度26m/min快进速度45m/min回转扭矩5000～8000n.m回转转速0～70r/min进尺效率10～25m/h行走速度2.5km/h爬坡能力21钻机重量3.5t外形尺寸4700*2200*2500mm适应条件松散层及基岩钻进方式潜孔冲击器钻进配冲击器中、高风压系列dhd345，dhd355，dhd360，dhd3802.2主机结构及工作原理1.底盘胶轮式底盘。拖动实现行走。2.车架焊接结构的车架，焊接在底盘上，滑架竖起时可用螺栓与车架连接为一体，提高滑架刚性。3.滑架焊接结构的滑架，采用热轧碳素槽钢和方钢管作为回转头的导轨，通过单向节流阀控制油缸平稳升降。操纵台上的水平仪及角度仪控制其垂直度。4.回转机构由液压马达，回转减速箱组成。两个高性能低速大扭矩液压马达驱动回转减速箱，可获得不同的扭矩和转速。5.推进部分推进部分由推进油缸、钢丝绳、滑板等组成。推进油缸活塞杆伸出及缩回时，带动滑轮组，通过钢丝绳使滑板在滑架上前后滑动，从而完成钻具的前进和后退。滑板上采用镶块结构，有效减少滑道的磨损。在深孔钻进中可调节轴压。6.旋开式定心器旋开式定心器可分为两半，外侧的一半采用铰接，可用手旋开。可在孔口上方提供广阔的工作空间，防尘罩使工作环境干净、清洁。7.调平用千斤顶有四个液压油缸组成，可快速调平钻机，液压锁可防止千斤顶蠕动。8.副卷扬液压马达驱动的卷扬机，能灵活地吊起0.8吨以内的钻具或辅具。9.操纵台操纵台由操纵台架、手动换向阀、减压阀、调速阀、油压表、各种管路、发动机仪表、油门拉线、熄火拉线、风门控制等组成。所有控制功能均集中在操纵台上，便于操作，省时、省力。操作者可站在有足够面积的脚踏板上操作。10.液压系统液压系统由液压油箱、液压油泵（双联泵）、液压马达、液压阀、硬管、胶管、滤油器及压力表等液压元件组成。此系统结构简单、功能可靠、使用方便。通过油泵将液压油压缩，用溢流阀调定系统压力，换向阀控制油缸的运行方向或液压马达的转向来完成钻机要求的各种动作，通过双泵合流完成钻具的快进、快退、回转。调节调速阀，确定回转速度，保证钻孔时的钻具回转速度；调节推进溢流阀，确定推进压力，调节反轴压溢流阀，确定推进时的反轴压力；推进压力和反轴压力配合使用，开始钻孔时，反轴压调到最小，推进轴压稍大；随着钻孔深度越深，钻杆数量的增加，推进力在逐渐加大，此时需调大反轴压力，同时减小推进压力，来保证钻孔时冲击器所受轴压为最佳值，以保证合理的钻孔效率。安全阀调定压力高于系统压力值。11.动力系统由发动机、联轴器、油泵联接盘、空气滤清器组成。空气滤清器由空气预滤器、空气精滤器三级滤清器组成。可有效的保护发动机在恶劣工况下正常使用。12.油雾器油雾器是为气动装置中的气动元件提供润滑之用，它是以气体为动力，将涔涔油喷成雾状后供给需要润滑的冲击器，冲击器所需的雾化油对其所需润滑的零件润滑。油雾器加油时必须先停气，所加油必须清洁，不准带有任何杂质。13.液压扳手由液压油缸驱动的扳手，可快速拆卸各种接头。14.提引器可简单、快速的接卸钻杆。三、使用说明3.1作业前一般检查1.检查所有胶管（包括液压接头）的渗漏情况，如有必要，拧紧接头或更换。2.检查所有油杯是否加注钙基润滑脂。3.柴油机检查。（参考柴油机使用维护手册）4.柴油机空气滤清器的检查。5.液压油箱的油位、液压油滤清器的阻塞指示器。6.回转箱的油位。7.检查油雾器内是否注满机油。8.检查各部分的螺钉、螺帽、接头处是否已拧紧，定位是否牢固可靠。3.2调平钻机1.将钻机放到合适位置。2.操作三个千斤顶换向阀手柄，使千斤顶下降，直到其顶住地面。3.继续用千斤顶顶起钻机，同时通过水平仪调平钻机。3.3竖起钻架1.用起落油缸慢慢竖起钻架，直到其顶住定位块。2.用螺钉将钻架固定。3.4接钻杆1.当回转头下降到最低点时，提升回转头，使钻杆上的扳子口处在能插入叉形扳子的位置，停止回转和进给，关闭压气。2.将叉形扳子插入钻杆的扳子口处，下降回转头，以便使叉形扳子的定位面置
