(完整版)城市工程管线综合设计规范.pdf

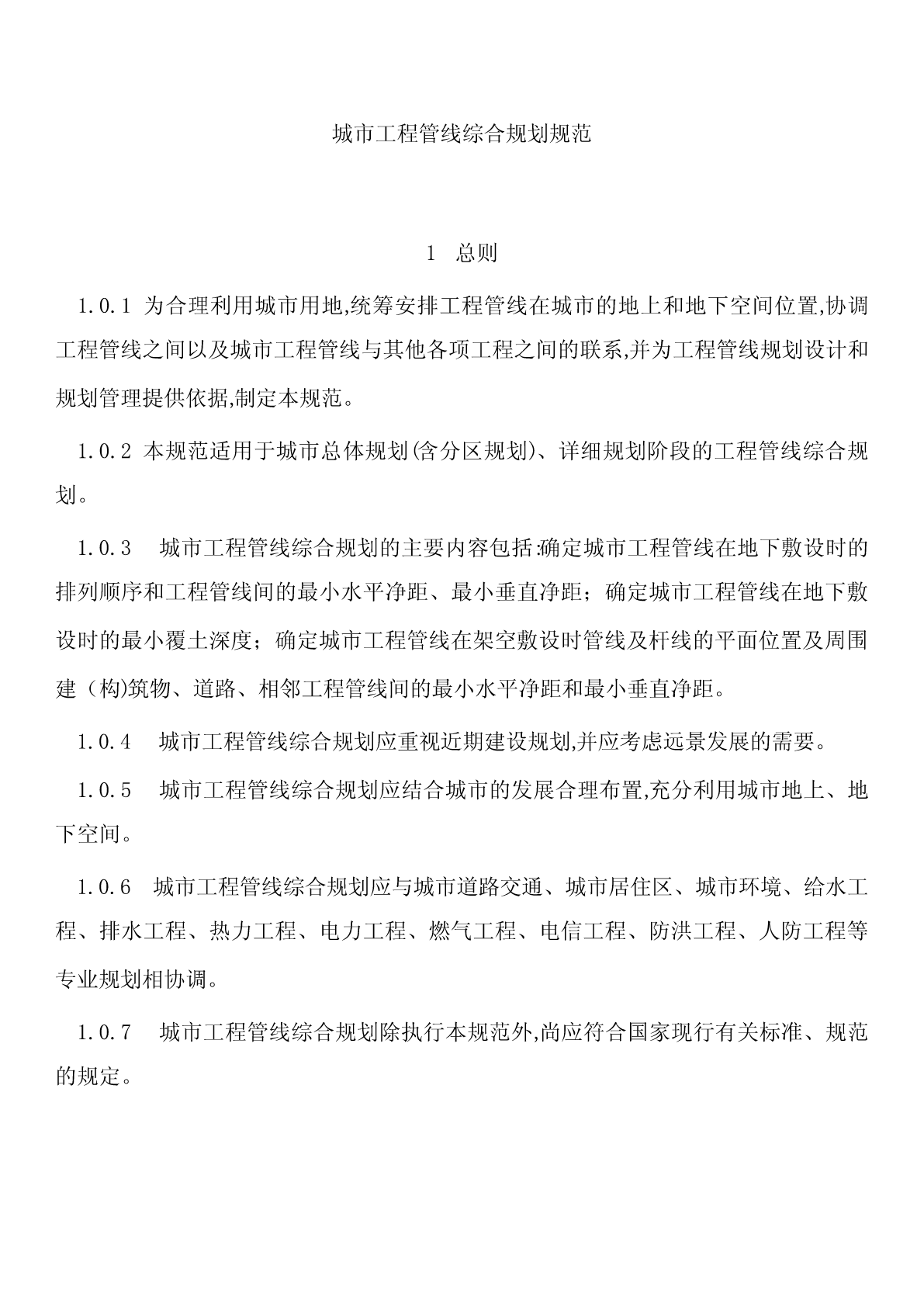

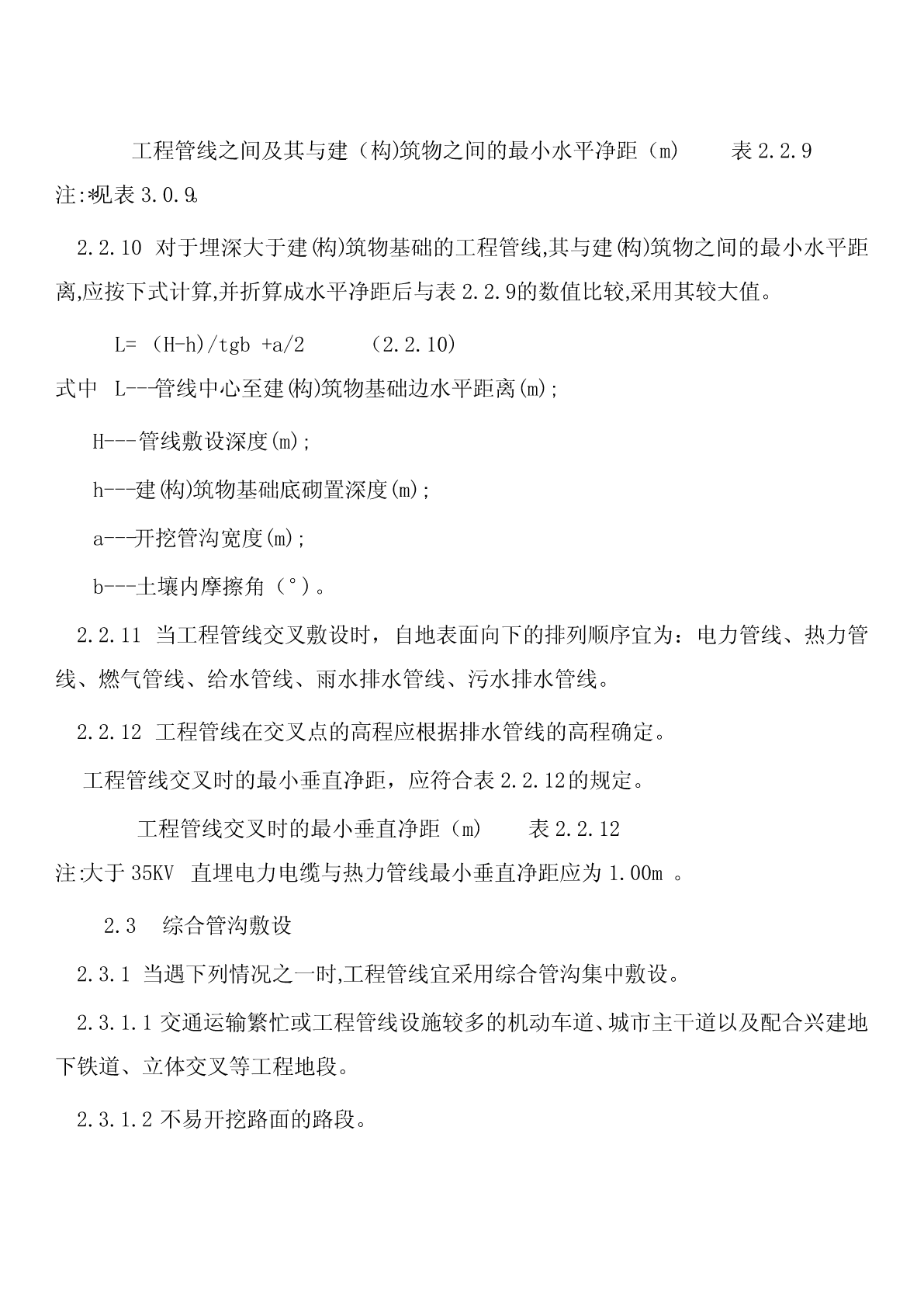

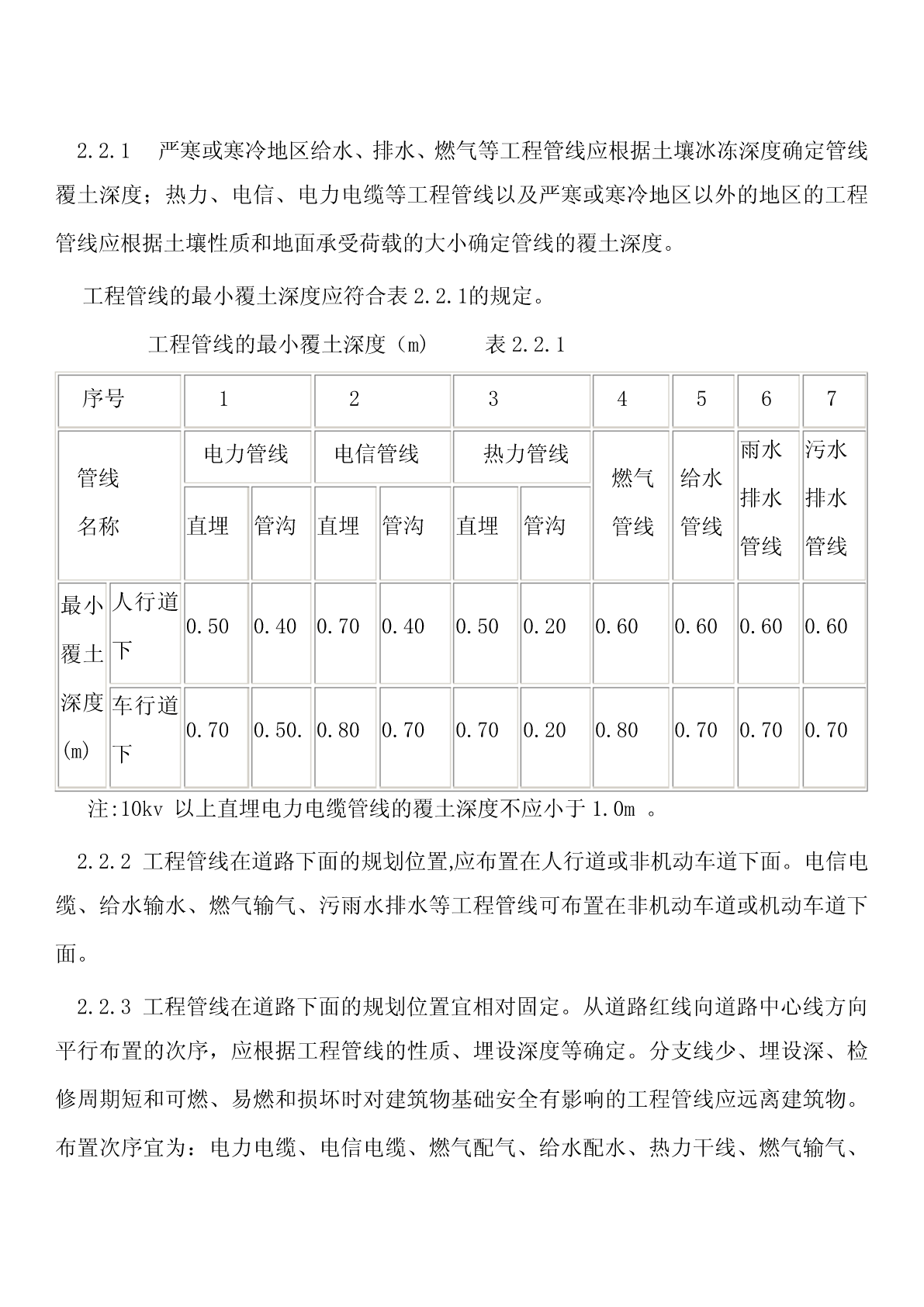

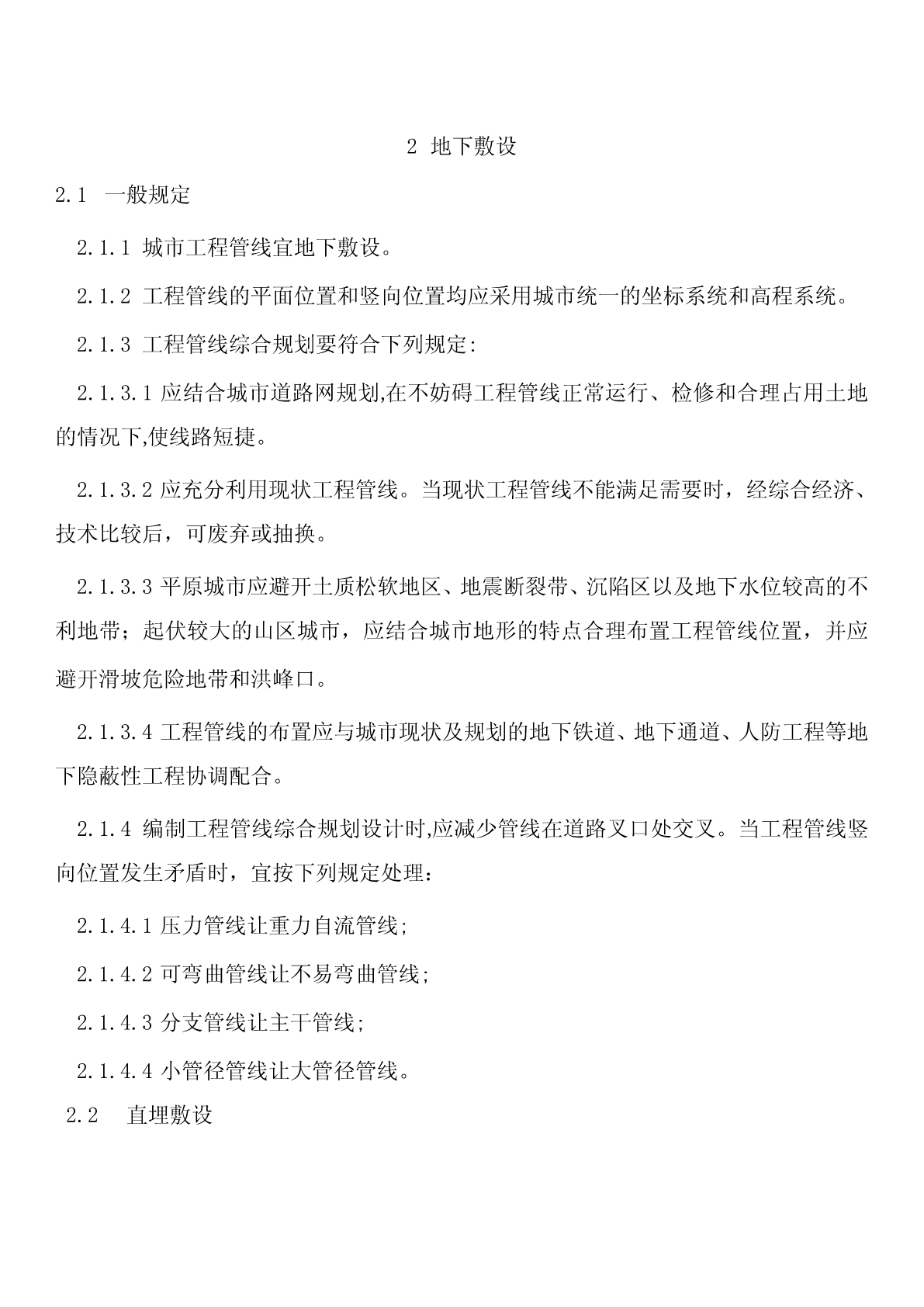

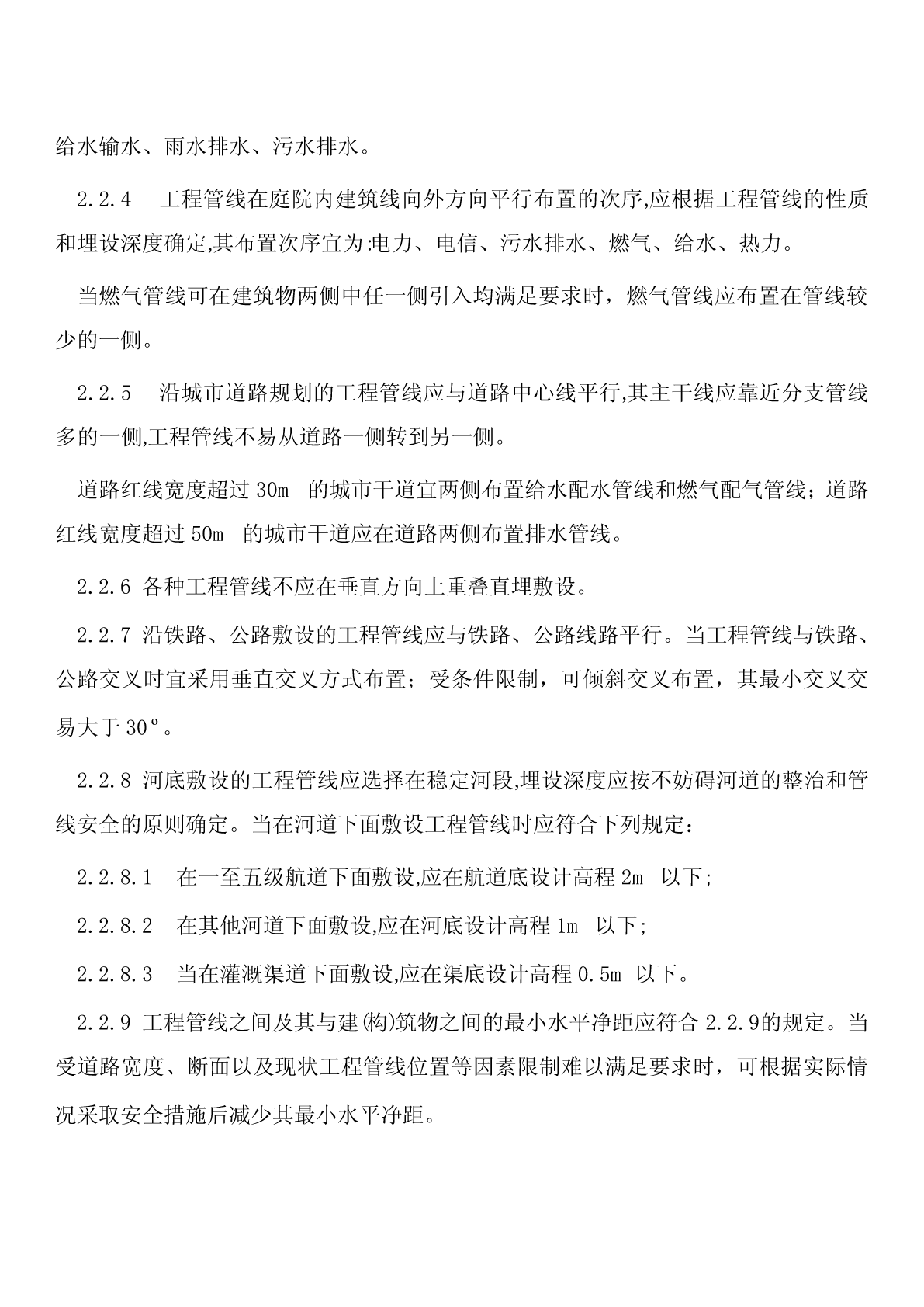

城市工程管线综合规划规范1总则1.0.1为合理利用城市用地,统筹安排工程管线在城市的地上和地下空间位置,协调工程管线之间以及城市工程管线与其他各项工程之间的联系,并为工程管线规划设计和规划管理提供依据,制定本规范。1.0.2本规范适用于城市总体规划(含分区规划)、详细规划阶段的工程管线综合规划。1.0.3城市工程管线综合规划的主要内容包括:确定城市工程管线在地下敷设时的排列顺序和工程管线间的最小水平净距、最小垂直净距；确定城市工程管线在地下敷设时的最小覆土深度；确定城市工程管线在架空敷设时管线及杆线的平面位置及周围建（构)筑物、道路、相邻工程管线间的最小水平净距和最小垂直净距。1.0.4城市工程管线综合规划应重视近期建设规划,并应考虑远景发展的需要。1.0.5城市工程管线综合规划应结合城市的发展合理布置,充分利用城市地上、地下空间。1.0.6城市工程管线综合规划应与城市道路交通、城市居住区、城市环境、给水工程、排水工程、热力工程、电力工程、燃气工程、电信工程、防洪工程、人防工程等专业规划相协调。1.0.7城市工程管线综合规划除执行本规范外,尚应符合国家现行有关标准、规范的规定。2地下敷设2.1一般规定2.1.1城市工程管线宜地下敷设。2.1.2工程管线的平面位置和竖向位置均应采用城市统一的坐标系统和高程系统。2.1.3工程管线综合规划要符合下列规定:2.1.3.1应结合城市道路网规划,在不妨碍工程管线正常运行、检修和合理占用土地的情况下,使线路短捷。2.1.3.2应充分利用现状工程管线。当现状工程管线不能满足需要时，经综合经济、技术比较后，可废弃或抽换。2.1.3.3平原城市应避开土质松软地区、地震断裂带、沉陷区以及地下水位较高的不利地带；起伏较大的山区城市，应结合城市地形的特点合理布置工程管线位置，并应避开滑坡危险地带和洪峰口。2.1.3.4工程管线的布置应与城市现状及规划的地下铁道、地下通道、人防工程等地下隐蔽性工程协调配合。2.1.4编制工程管线综合规划设计时,应减少管线在道路叉口处交叉。当工程管线竖向位置发生矛盾时，宜按下列规定处理：2.1.4.1压力管线让重力自流管线;2.1.4.2可弯曲管线让不易弯曲管线;2.1.4.3分支管线让主干管线;2.1.4.4小管径管线让大管径管线。2.2直埋敷设2.2.1严寒或寒冷地区给水、排水、燃气等工程管线应根据土壤冰冻深度确定管线覆土深度；热力、电信、电力电缆等工程管线以及严寒或寒冷地区以外的地区的工程管线应根据土壤性质和地面承受荷载的大小确定管线的覆土深度。工程管线的最小覆土深度应符合表2.2.1的规定。工程管线的最小覆土深度（m)表2.2.1序号1234567电力管线电信管线热力管线雨水污水管线燃气给水排水排水名称直埋管沟直埋管沟直埋管沟管线管线管线管线最小人行道0.500.400.700.400.500.200.600.600.600.60覆土下深度车行道0.700.50.0.800.700.700.200.800.700.700.70(m)下注:10kv以上直埋电力电缆管线的覆土深度不应小于1.0m。2.2.2工程管线在道路下面的规划位置,应布置在人行道或非机动车道下面。电信电缆、给水输水、燃气输气、污雨水排水等工程管线可布置在非机动车道或机动车道下面。2.2.3工程管线在道路下面的规划位置宜相对固定。从道路红线向道路中心线方向平行布置的次序，应根据工程管线的性质、埋设深度等确定。分支线少、埋设深、检修周期短和可燃、易燃和损坏时对建筑物基础安全有影响的工程管线应远离建筑物。布置次序宜为：电力电缆、电信电缆、燃气配气、给水配水、热力干线、燃气输气、给水输水、雨水排水、污水排水。2.2.4工程管线在庭院内建筑线向外方向平行布置的次序,应根据工程管线的性质和埋设深度确定,其布置次序宜为:电力、电信、污水排水、燃气、给水、热力。当燃气管线可在建筑物两侧中任一侧引入均满足要求时，燃气管线应布置在管线较少的一侧。2.2.5沿城市道路规划的工程管线应与道路中心线平行,其主干线应靠近分支管线多的一侧,工程管线不易从道路一侧转到另一侧。道路红线宽度超过30m的城市干道宜两侧布置给水配水管线和燃气配气管线；道路红线宽度超过50m的城市干道应在道路两侧布置排水管线。2.2.6各种工程管线不应在垂直方向上重叠直埋敷设。2.2.7沿铁路、公路敷设的工程管线应与铁路、公路线路平行。当工程管线与铁路、公路交叉时宜采用垂直交叉方式布置；受条件限制，可倾斜交叉布置，其最小交叉交易大于30º。2.2.8河底敷设的工程管线应选择在稳定河段,埋设深度应按不妨碍河道的整治和管线安全的原则确定。当在河道下面敷设工程管线时应符合下列规定：2.2.8.1在一至五级航道下面敷设,应在航道底设计高程2m以下;2.2.8.2
