《架空输电线路杆塔结构设计技术规定》新旧规范对照.pdf

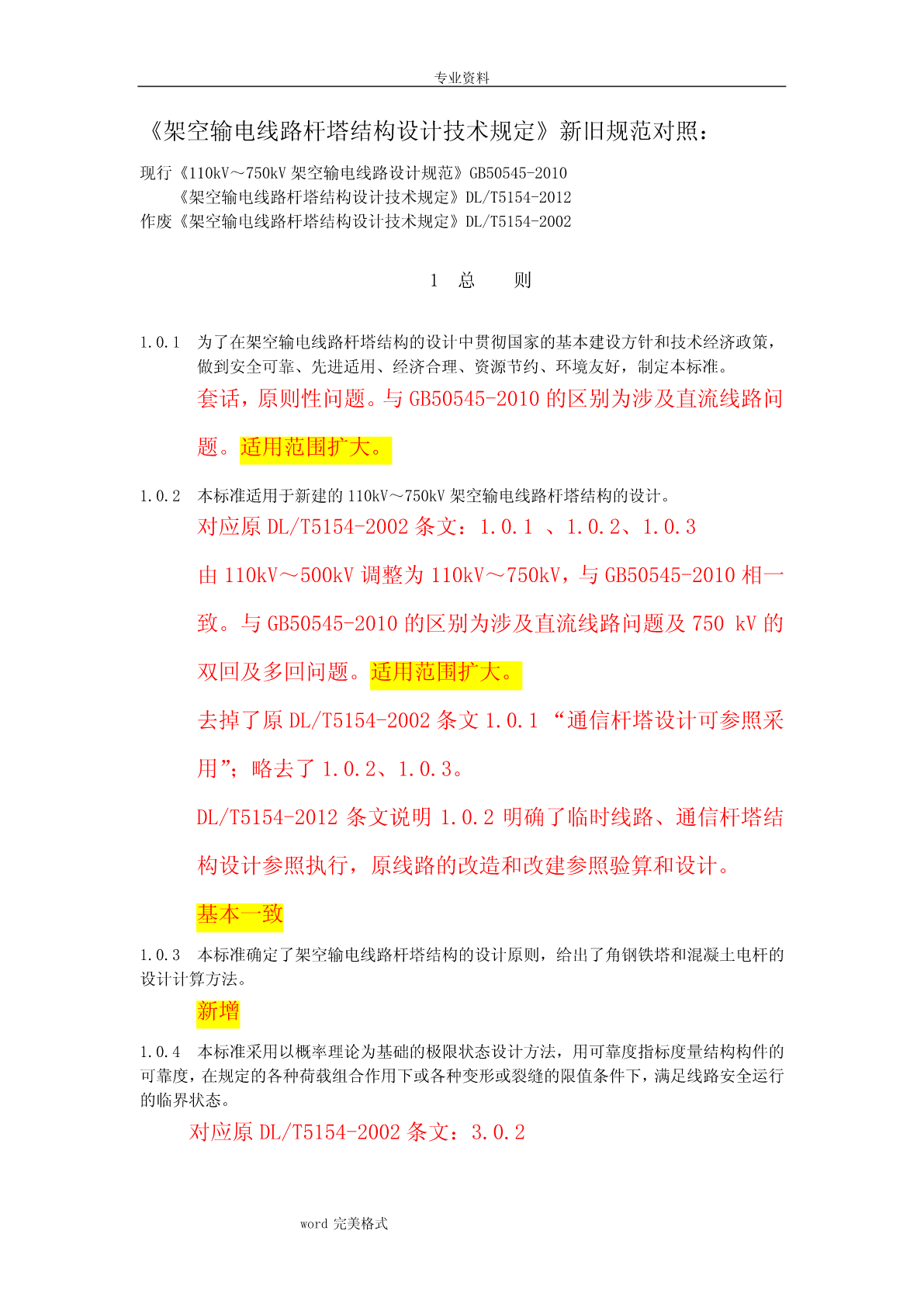

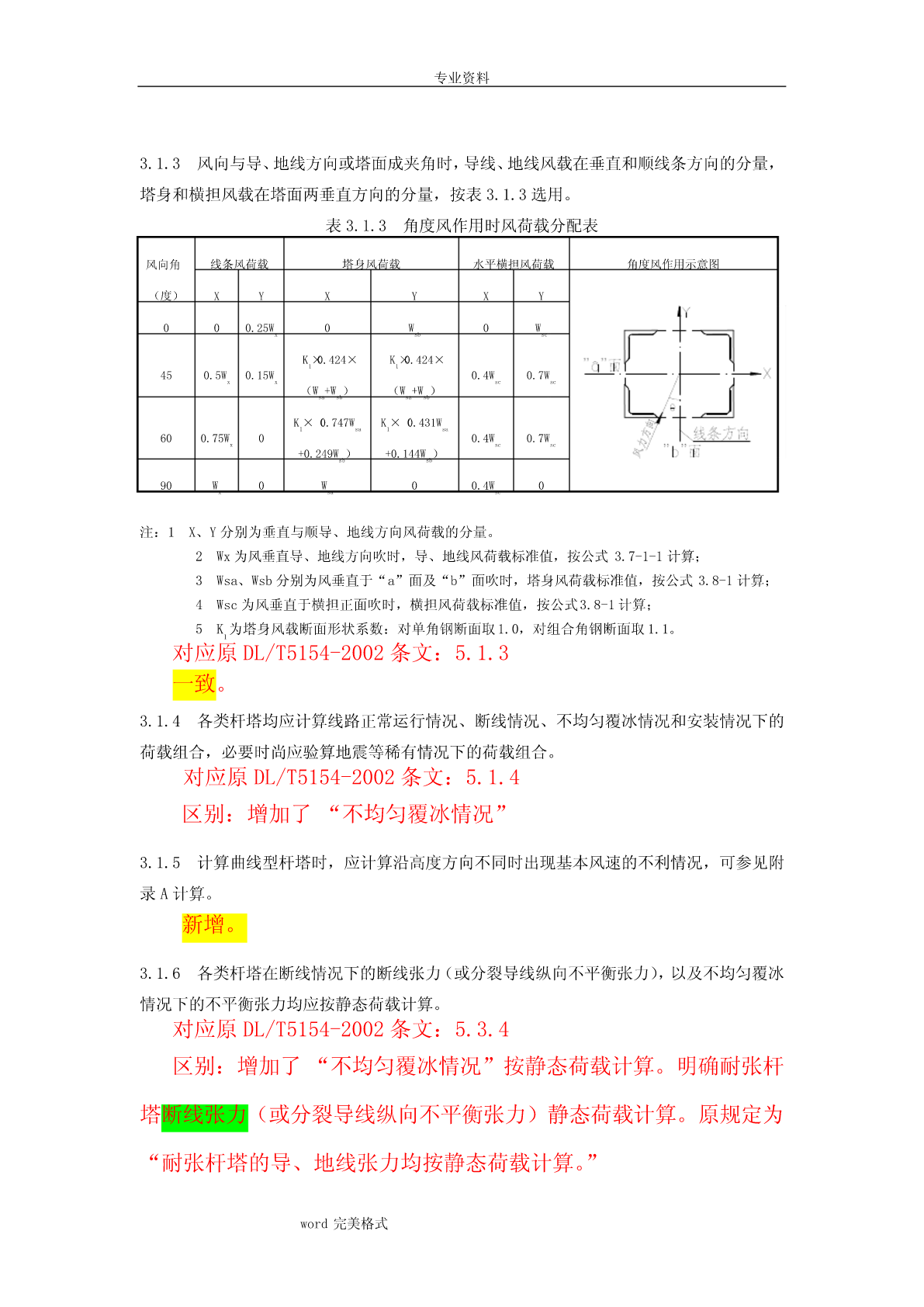

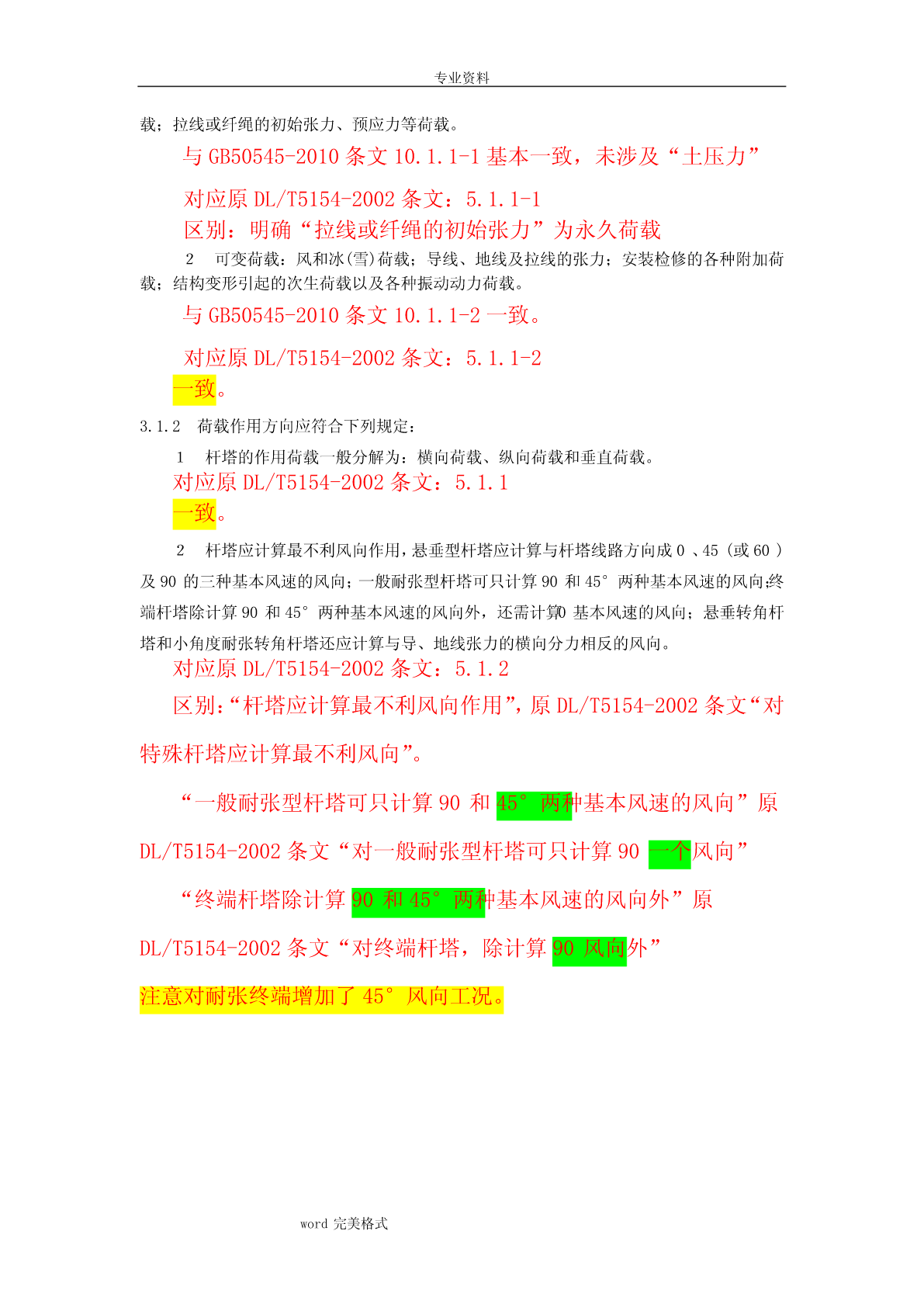

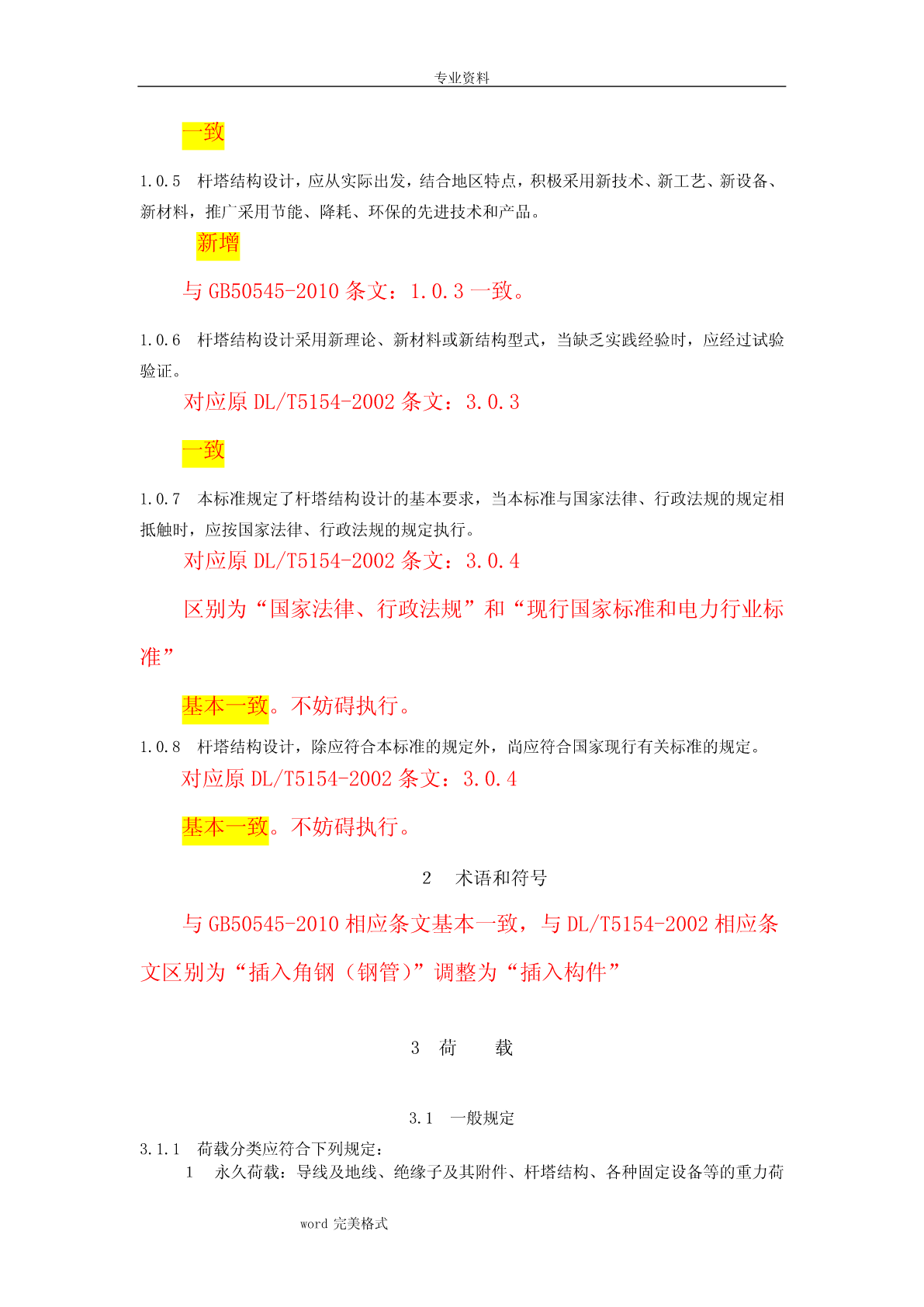

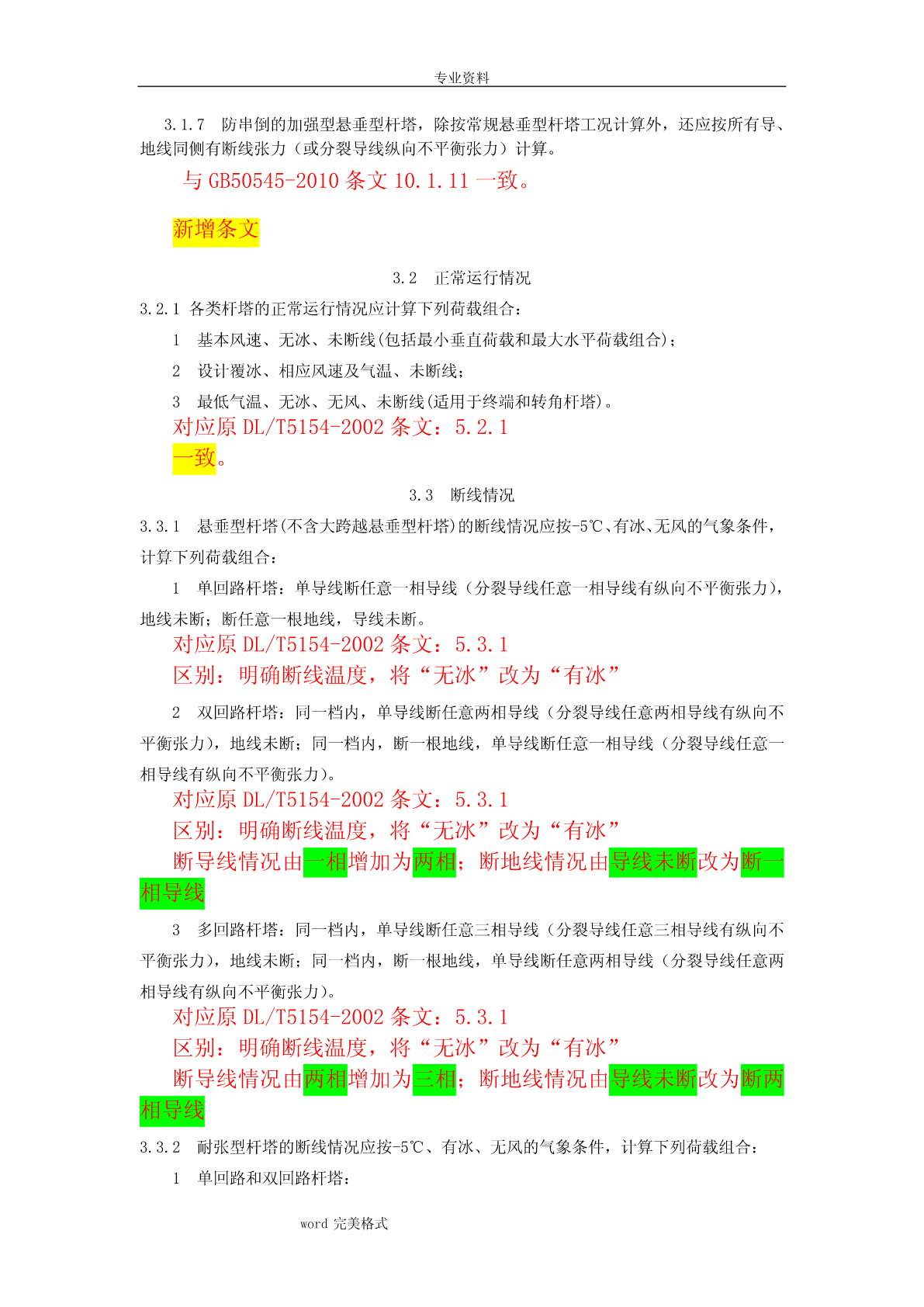

专业资料《架空输电线路杆塔结构设计技术规定》新旧规范对照：现行《110kV～750kV架空输电线路设计规范》GB50545-2010《架空输电线路杆塔结构设计技术规定》DL/T5154-2012作废《架空输电线路杆塔结构设计技术规定》DL/T5154-20021总则1.0.1为了在架空输电线路杆塔结构的设计中贯彻国家的基本建设方针和技术经济政策，做到安全可靠、先进适用、经济合理、资源节约、环境友好，制定本标准。套话，原则性问题。与GB50545-2010的区别为涉及直流线路问题。适用范围扩大。1.0.2本标准适用于新建的110kV～750kV架空输电线路杆塔结构的设计。对应原DL/T5154-2002条文：1.0.1、1.0.2、1.0.3由110kV～500kV调整为110kV～750kV，与GB50545-2010相一致。与GB50545-2010的区别为涉及直流线路问题及750kV的双回及多回问题。适用范围扩大。去掉了原DL/T5154-2002条文1.0.1“通信杆塔设计可参照采用”；略去了1.0.2、1.0.3。DL/T5154-2012条文说明1.0.2明确了临时线路、通信杆塔结构设计参照执行，原线路的改造和改建参照验算和设计。基本一致1.0.3本标准确定了架空输电线路杆塔结构的设计原则，给出了角钢铁塔和混凝土电杆的设计计算方法。新增1.0.4本标准采用以概率理论为基础的极限状态设计方法，用可靠度指标度量结构构件的可靠度，在规定的各种荷载组合作用下或各种变形或裂缝的限值条件下，满足线路安全运行的临界状态。对应原DL/T5154-2002条文：3.0.2word完美格式专业资料一致1.0.5杆塔结构设计，应从实际出发，结合地区特点，积极采用新技术、新工艺、新设备、新材料，推广采用节能、降耗、环保的先进技术和产品。新增与GB50545-2010条文：1.0.3一致。1.0.6杆塔结构设计采用新理论、新材料或新结构型式，当缺乏实践经验时，应经过试验验证。对应原DL/T5154-2002条文：3.0.3一致1.0.7本标准规定了杆塔结构设计的基本要求，当本标准与国家法律、行政法规的规定相抵触时，应按国家法律、行政法规的规定执行。对应原DL/T5154-2002条文：3.0.4区别为“国家法律、行政法规”和“现行国家标准和电力行业标准”基本一致。不妨碍执行。1.0.8杆塔结构设计，除应符合本标准的规定外，尚应符合国家现行有关标准的规定。对应原DL/T5154-2002条文：3.0.4基本一致。不妨碍执行。２术语和符号与GB50545-2010相应条文基本一致，与DL/T5154-2002相应条文区别为“插入角钢（钢管）”调整为“插入构件”3荷载3.1一般规定3.1.1荷载分类应符合下列规定：１永久荷载：导线及地线、绝缘子及其附件、杆塔结构、各种固定设备等的重力荷word完美格式专业资料载；拉线或纤绳的初始张力、预应力等荷载。与GB50545-2010条文10.1.1-1基本一致，未涉及“土压力”对应原DL/T5154-2002条文：5.1.1-1区别：明确“拉线或纤绳的初始张力”为永久荷载２可变荷载：风和冰(雪)荷载；导线、地线及拉线的张力；安装检修的各种附加荷载；结构变形引起的次生荷载以及各种振动动力荷载。与GB50545-2010条文10.1.1-2一致。对应原DL/T5154-2002条文：5.1.1-2一致。3.1.2荷载作用方向应符合下列规定：１杆塔的作用荷载一般分解为：横向荷载、纵向荷载和垂直荷载。对应原DL/T5154-2002条文：5.1.1一致。２杆塔应计算最不利风向作用，悬垂型杆塔应计算与杆塔线路方向成0、45(或60)及90的三种基本风速的风向；一般耐张型杆塔可只计算90和45°两种基本风速的风向；终端杆塔除计算90和45°两种基本风速的风向外，还需计算0基本风速的风向；悬垂转角杆塔和小角度耐张转角杆塔还应计算与导、地线张力的横向分力相反的风向。对应原DL/T5154-2002条文：5.1.2区别：“杆塔应计算最不利风向作用”，原DL/T5154-2002条文“对特殊杆塔应计算最不利风向”。“一般耐张型杆塔可只计算90和45°两种基本风速的风向”原DL/T5154-2002条文“对一般耐张型杆塔可只计算90一个风向”“终端杆塔除计算90和45°两种基本风速的风向外”原DL/T5154-2002条文“对终端杆塔，除计算90风向外”注意对耐张终端增加了45°风向工况。word完美格式专业资料3.1.3风向与导、地线方向或塔面成夹角时，导线、地线风载在垂直和顺线条方向的分量，塔身和横担风载在塔面两垂直方向的分量，按表3.1.3选用。表3.1.3角度风作用时风荷载分配表风向角线条风荷载塔
