试题-全国-2015_2年中考1年模拟2016年中考化学 专题18 化学图像题试题（含解析）.doc

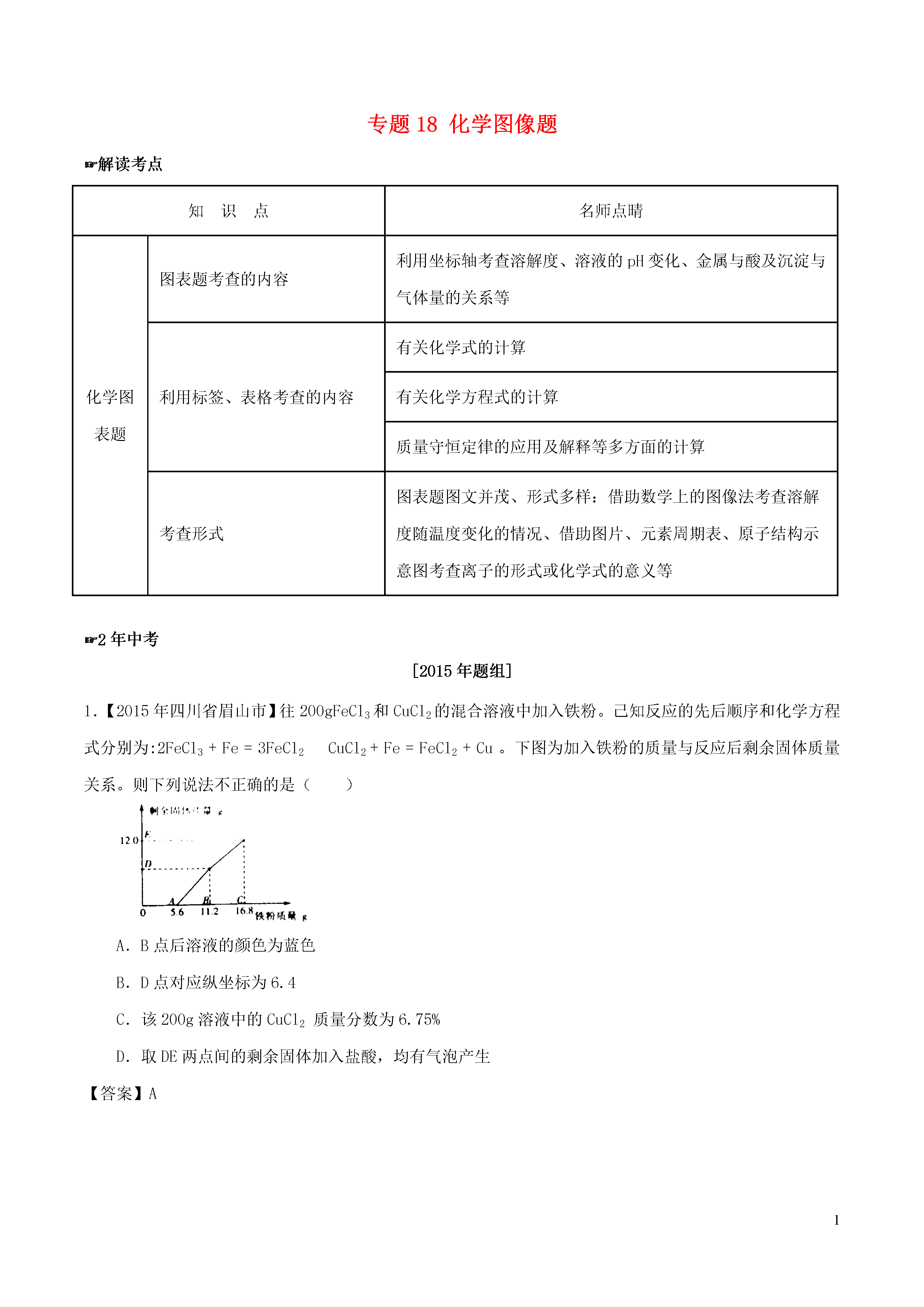

1专题18化学图像题☞解读考点知识点名师点晴化学图表题图表题考查的内容利用坐标轴考查溶解度、溶液的pH变化、金属与酸及沉淀与气体量的关系等利用标签、表格考查的内容有关化学式的计算有关化学方程式的计算质量守恒定律的应用及解释等多方面的计算考查形式图表题图文并茂、形式多样：借助数学上的图像法考查溶解度随温度变化的情况、借助图片、元素周期表、原子结构示意图考查离子的形式或化学式的意义等☞2年中考[2015年题组]1．【2015年四川省眉山市】往200gFeCl3和CuCl2的混合溶液中加入铁粉。己知反应的先后顺序和化学方程式分别为:2FeCl3+Fe=3FeCl2CuCl2+Fe=FeCl2+Cu。下图为加入铁粉的质量与反应后剩余固体质量关系。则下列说法不正确的是（）A．B点后溶液的颜色为蓝色B．D点对应纵坐标为6.4C．该200g溶液中的CuCl2质量分数为6.75%D．取DE两点间的剩余固体加入盐酸，均有气泡产生【答案】A考点：金属铁的化学性质，特征离子的颜色，根据化学方程式计算2．【2015年福建省厦门市】下列图像能正确反映对应变化关系的是（）A．常温下，稀释KOH溶液B．将浓硫酸露置在空气中C．足量粉末状和块状金属分别与等质量、等浓度的稀盐酸反应D．一定质量的饱和石灰水中加入生石灰【答案】C【解析】试题分析：A选项稀释后的氢氧化钾溶液的PH不能小于7；B选项浓硫酸有吸水性，变为稀硫酸时不能再吸收水分，故不能变为溶液的质量分数为0；C选项因为等质量、等浓度的酸溶液中，含有的氢离子相同，故生成的气体的质量相同，二者的接触面积不同故反应的速率不同；D选项加入生石灰的饱和溶液的质量不能增加；故答案选择C考点：化学图像题3．【2015年湖北省孝感市】向一定量黄铜（铜锌合金）粉末中逐滴加入稀硫酸，下列图像能正确表示对应变化关系的是（）【答案】A【解析】试题分析：锌能与稀硫酸反应生成硫酸锌和氢气，铜不能与稀硫酸反应。故向黄铜中加入稀硫酸，固体的质量逐渐的减少，锌完全反应后，固体的质量保持不变，A正确；产生氢气的质量从零开始，B错误；溶液中锌元素的质量分数从零开始，完全反应后锌元素的质量分数保持不变，C错误；锌与稀硫酸反应生成的硫酸锌呈中性，在反应过程中溶液的酸性逐渐的减弱，但不会大于7，D错误。故选A。考点：化学反应与图像4．【2015年上海市】向一定量4%的氢氧化钠溶液中逐滴加入稀盐酸，有关分析错误的是（）【答案】D考点：物质的变化及其过程5．【2015年湖北省宜昌市】某校化学小组在利用硫酸和氢氧化钠溶液探究酸碱中和反应时，利用数字化传感器测得烧杯中溶液pH的变化图像，如右图所示。下列说法正确的是（）A．图中c点所示溶液呈碱性B．图中a点所示溶液中，含有的溶质是Na2SO4和H2SO4C．该实验是将氢氧化钠溶液逐滴滴入到盛有硫酸的烧杯中D．由a点到b点的pH变化过程证明酸和碱发生了中和反应【答案】D考点：中和反应6．【2015年山东省临沂市】黄铜（铜锌合金）是重要的金属材料，常用来制造机械零件，仪表和日用品。为测定黄铜材料中锌的含量，化学研究小组进行了实验：称取15.0g此黄铜材料，向其中逐渐加入稀盐酸，测定产生气体的质量和加入稀盐酸的质量，并根据实验情况绘制了产生气体质量与加入稀盐酸的关系图。请你仔细分析此关系图，并进行计算：（1）15.0g黄铜材料中含锌_________g。（2）稀盐酸中溶质的质量分数（写出计算过程，计算结果精确到0.1%）【答案】（1）6.5g（2）18.3%【解析】试题分析：通过图像可知锌与稀盐酸反应生成的氢气的质量为0.2g，利用化学方程式，根据反应的质量比即可计算出锌的质量和稀盐酸中溶质的质量。设黄铜中锌的质量为x，稀盐酸中溶质的质量为y，Zn+2HCl==ZnCl2+H2↑65732Xy0.2g65／2=x／0.2g73／2=y／0.2gX=6.5gy=7.3g反应的图像可知，锌与稀盐酸恰好完全反应时消耗的稀盐酸的质量为40g，故稀盐酸中溶质的质量分数=7.3g／40g×100%=18.3%答：略考点：有关化学方程式的计算[2014年题组]1．（6分）【2014年江苏省宿迁市】某补钙药剂的标签主要内容如图所示，现测定该钙片含量是否符合标注，做如下实验：取10片该钙片，放入干燥、洁净的烧杯中，再向烧杯中加入50g某浓度稀盐酸，恰好完全反应（钙片中其他成分不溶于水，也不和稀盐酸反应，反应中产生的气体全部放出），反应后称量烧杯内剩余物质的质量为64.5g．（1）反应中生成g二氧化碳，此反应的基本反应类型为；（2）通过计算说明实际钙含量是否与标注
