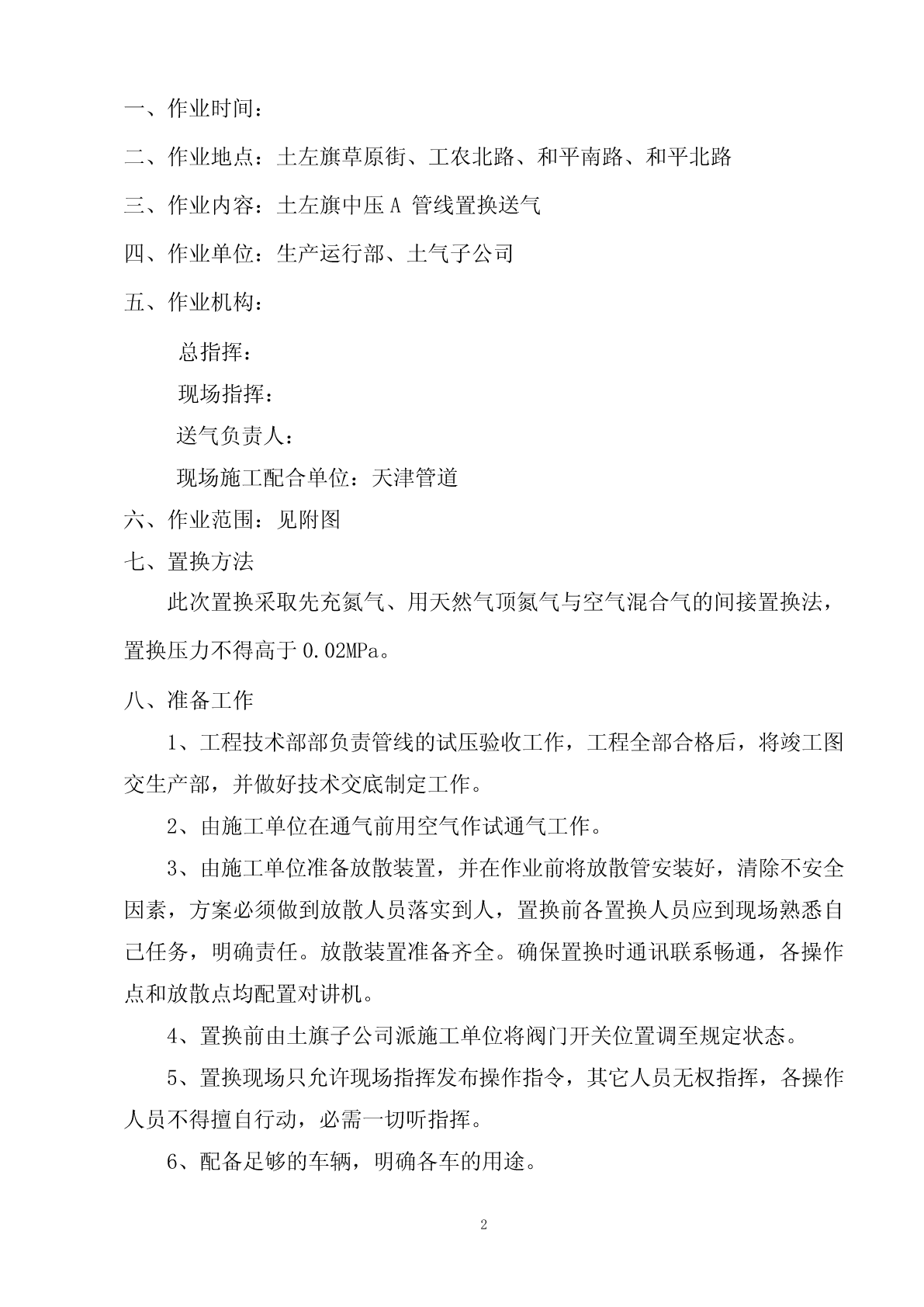

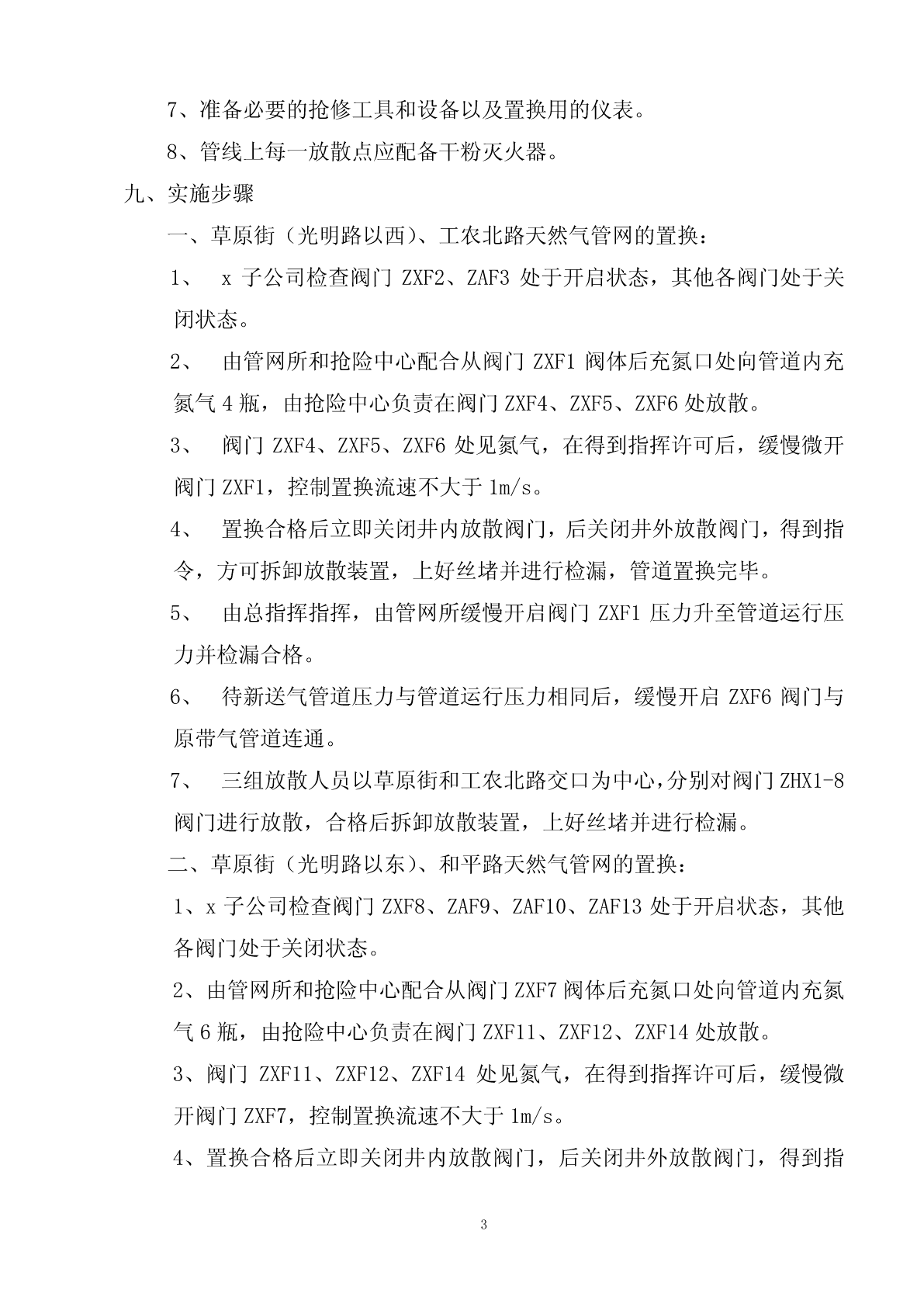

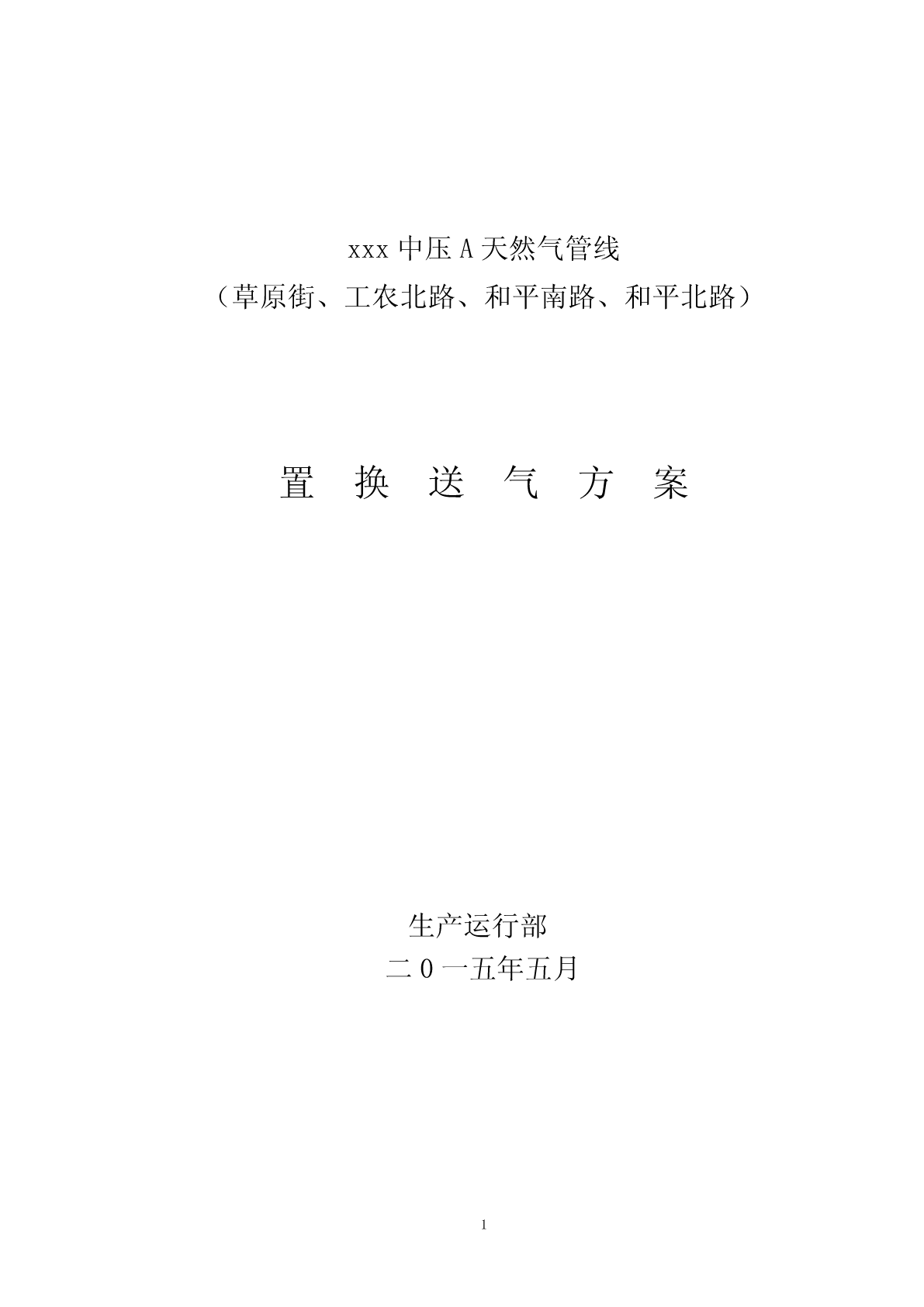

xxx中压A天然气管线（草原街、工农北路、和平南路、和平北路）置换送气方案生产运行部二0一五年五月1一、作业时间：二、作业地点：土左旗草原街、工农北路、和平南路、和平北路三、作业内容：土左旗中压A管线置换送气四、作业单位：生产运行部、土气子公司五、作业机构：总指挥：现场指挥：送气负责人：现场施工配合单位：天津管道六、作业范围：见附图七、置换方法此次置换采取先充氮气、用天然气顶氮气与空气混合气的间接置换法，置换压力不得高于0.02MPa。八、准备工作1、工程技术部部负责管线的试压验收工作，工程全部合格后，将竣工图交生产部，并做好技术交底制定工作。2、由施工单位在通气前用空气作试通气工作。3、由施工单位准备放散装置，并在作业前将放散管安装好，清除不安全因素，方案必须做到放散人员落实到人，置换前各置换人员应到现场熟悉自己任务，明确责任。放散装置准备齐全。确保置换时通讯联系畅通，各操作点和放散点均配置对讲机。4、置换前由土旗子公司派施工单位将阀门开关位置调至规定状态。5、置换现场只允许现场指挥发布操作指令，其它人员无权指挥，各操作人员不得擅自行动，必需一切听指挥。6、配备足够的车辆，明确各车的用途。27、准备必要的抢修工具和设备以及置换用的仪表。8、管线上每一放散点应配备干粉灭火器。九、实施步骤一、草原街（光明路以西）、工农北路天然气管网的置换：1、x子公司检查阀门ZXF2、ZAF3处于开启状态，其他各阀门处于关闭状态。2、由管网所和抢险中心配合从阀门ZXF1阀体后充氮口处向管道内充氮气4瓶，由抢险中心负责在阀门ZXF4、ZXF5、ZXF6处放散。3、阀门ZXF4、ZXF5、ZXF6处见氮气，在得到指挥许可后，缓慢微开阀门ZXF1，控制置换流速不大于1m/s。4、置换合格后立即关闭井内放散阀门，后关闭井外放散阀门，得到指令，方可拆卸放散装置，上好丝堵并进行检漏，管道置换完毕。5、由总指挥指挥，由管网所缓慢开启阀门ZXF1压力升至管道运行压力并检漏合格。6、待新送气管道压力与管道运行压力相同后，缓慢开启ZXF6阀门与原带气管道连通。7、三组放散人员以草原街和工农北路交口为中心，分别对阀门ZHX1-8阀门进行放散，合格后拆卸放散装置，上好丝堵并进行检漏。二、草原街（光明路以东）、和平路天然气管网的置换：1、x子公司检查阀门ZXF8、ZAF9、ZAF10、ZAF13处于开启状态，其他各阀门处于关闭状态。2、由管网所和抢险中心配合从阀门ZXF7阀体后充氮口处向管道内充氮气6瓶，由抢险中心负责在阀门ZXF11、ZXF12、ZXF14处放散。3、阀门ZXF11、ZXF12、ZXF14处见氮气，在得到指挥许可后，缓慢微开阀门ZXF7，控制置换流速不大于1m/s。4、置换合格后立即关闭井内放散阀门，后关闭井外放散阀门，得到指3令，方可拆卸放散装置，上好丝堵并进行检漏，管道置换完毕。5、由总指挥指挥，由管网所缓慢开启阀门ZXF7压力升至管道运行压力并检漏合格。6、三组放散人员以草原街和光明路交口为中心，分别对阀门ZHX9-16阀门进行放散，合格后拆卸放散装置，上好丝堵并进行检漏。十、现场安全措施：1、整个工程的安全工作由安保部负责监督管理，严格执行带气作业操作规程。2、作业人员着装防静电服，操作工具一律使用铜制工具，带气作业时要佩带防毒面具。3、各放散点至少应有两人以上。各作业点均配备对讲机，及时联系。4、安保部负责现场警戒，巡回检查，50米内严禁闲杂人员入内，杜绝明火，现场放置足量的灭火器材。5、x子公司医疗救护用品、氧气及现场急救用品，担任现场救护工作。6、x子公司负责配备一定数量的消防灭火器，长鼻子防毒面具两付，空气呼吸器两套备用。7、生产部负责配抢险车现场监护。8、阀门井内操作必需遵守《受限空间作业规程》。放散人员下井带安全带，每一放散点应配干粉灭火器。井上必需有人监护。9、下井前阀井井盖需全部打开。10、放散时，控制流速及周围可燃气体浓度。如周围有明火或气体异常情况，立即停止放散。11、发生人员中毒、窒息情况时，立即将该人员带离作业区域，做应急急救工作，并送医院抢救。12、遇到雷雨天暂停置换。十一、人员、材料及施工机具配备41、人员配置序号名称数量备注1开阀人员22放散、检漏人员83充氮人员24施工人员155安保人员22、施工机具备置序号名称单位数量备注1放散装置套222燃气检漏仪台83对讲机部84组分仪部45铜质活扳手若干6管钳若干5
