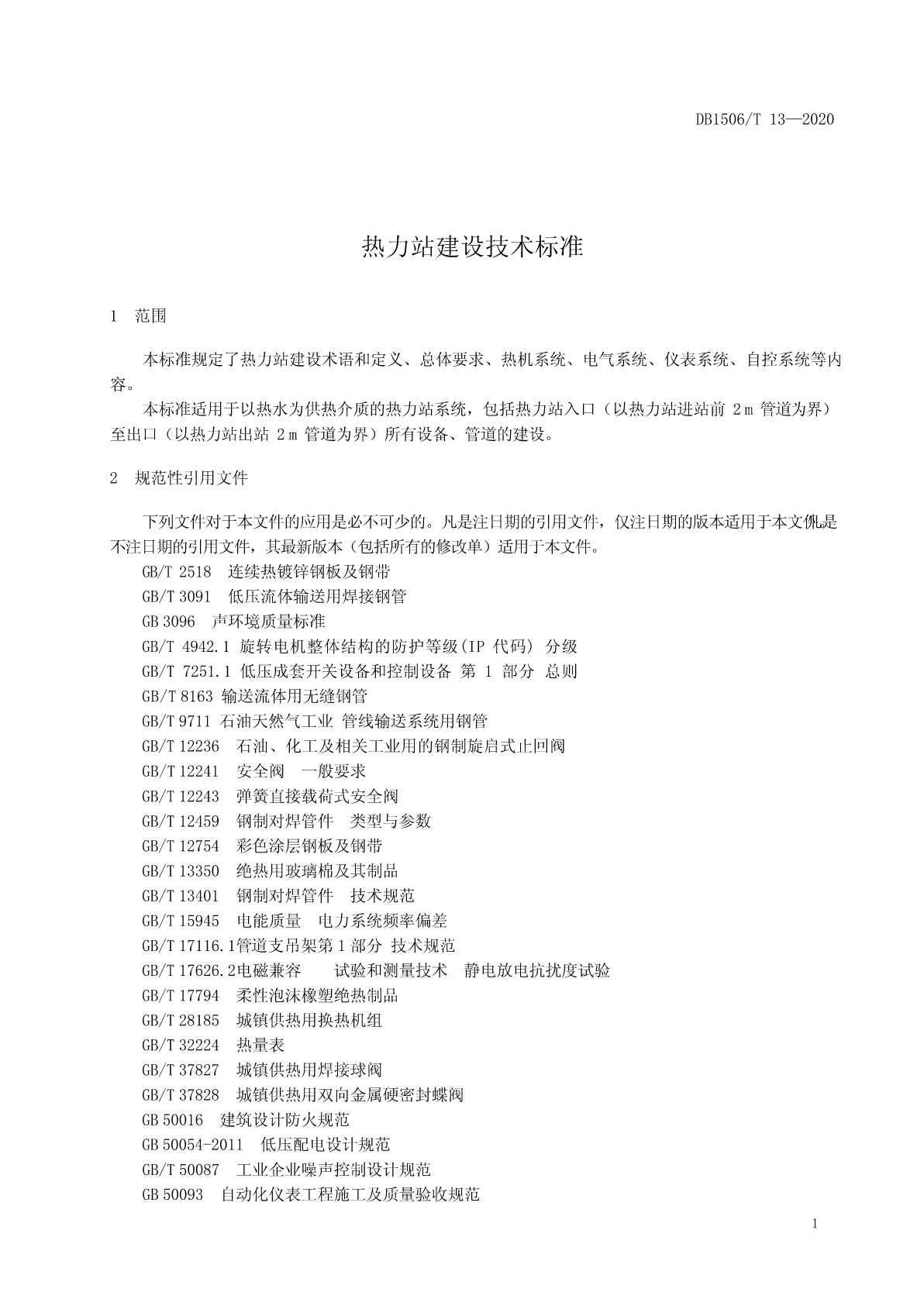

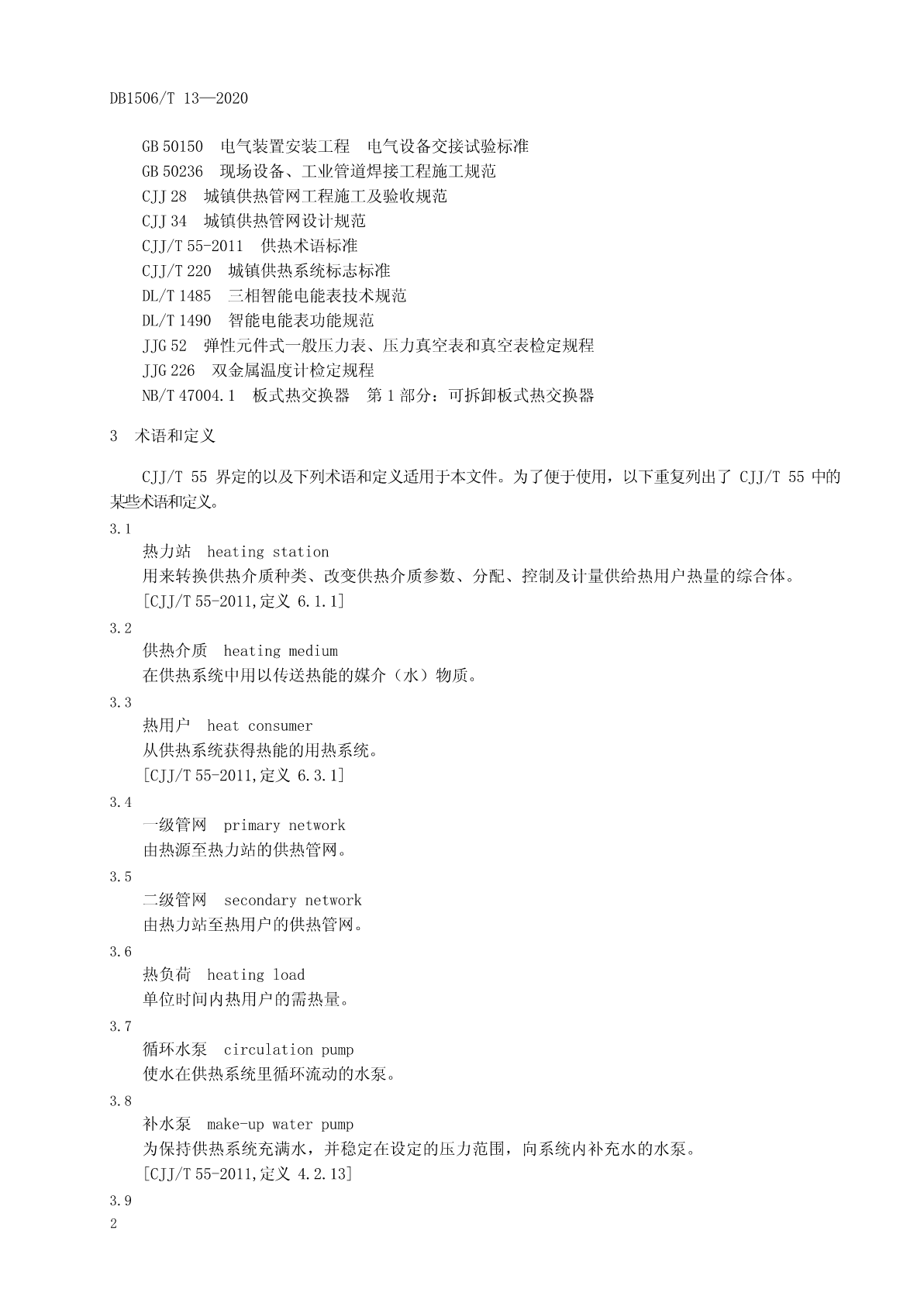

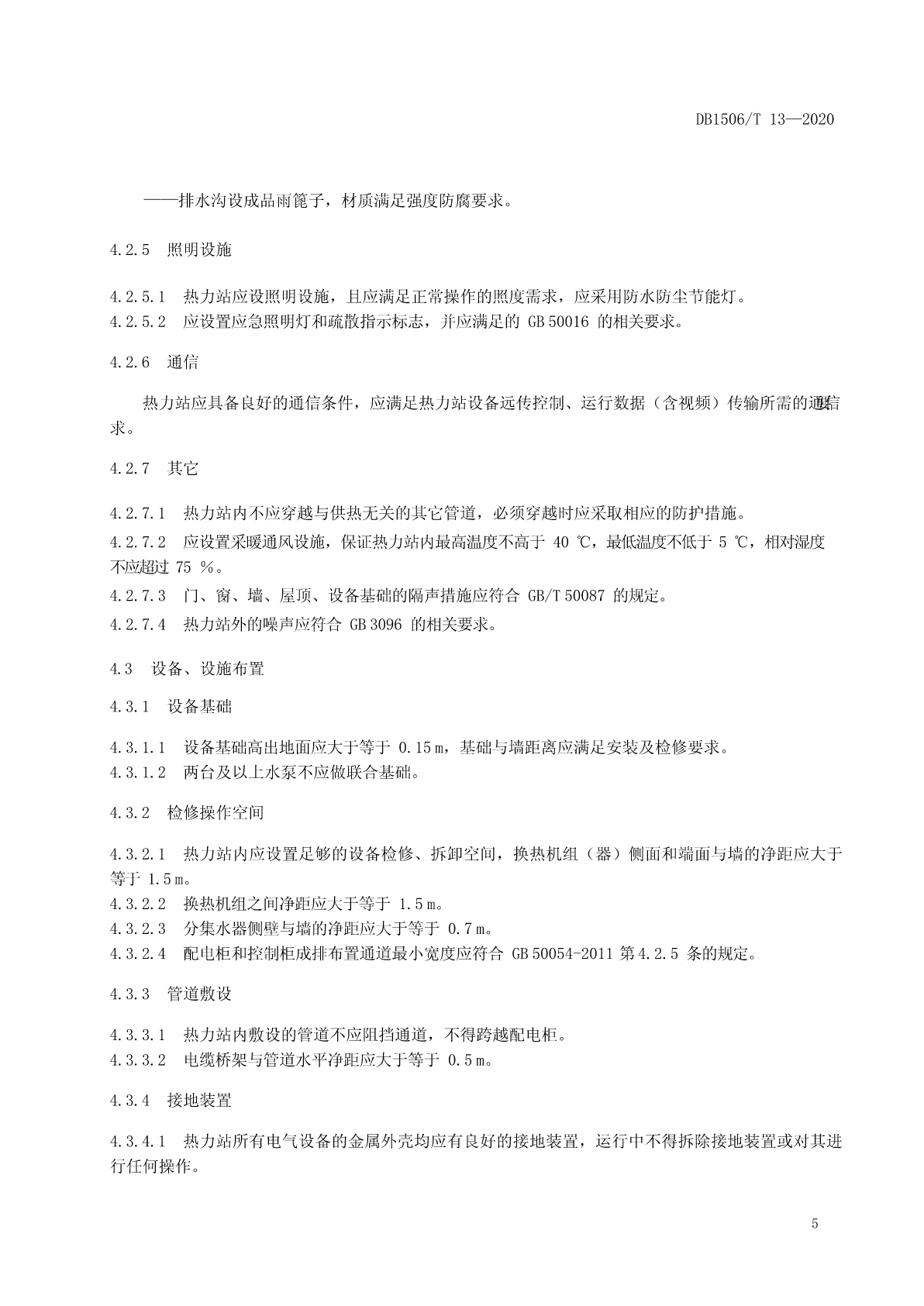

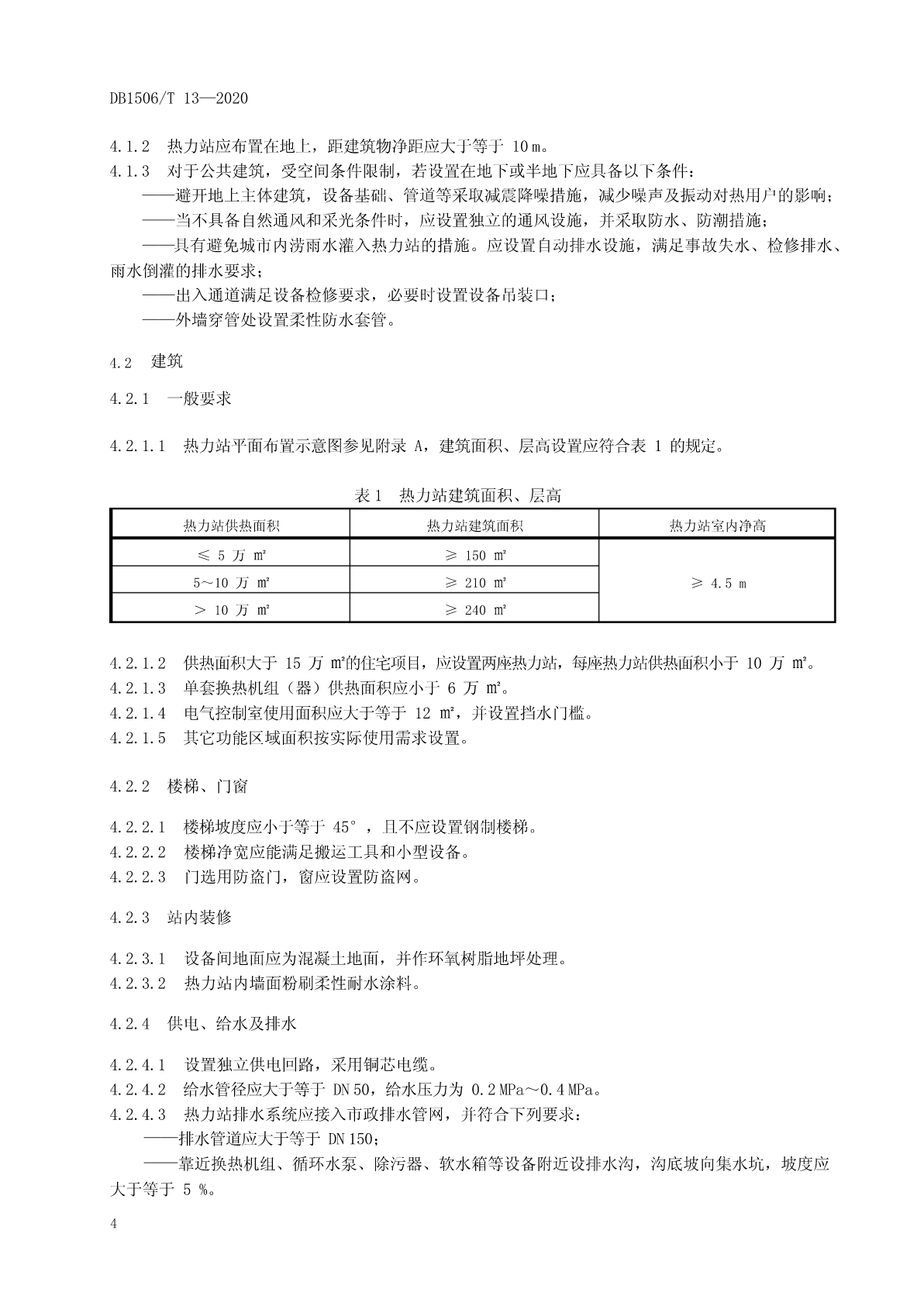

DB1506/T13—2020热力站建设技术标准1范围本标准规定了热力站建设术语和定义、总体要求、热机系统、电气系统、仪表系统、自控系统等内容。本标准适用于以热水为供热介质的热力站系统，包括热力站入口（以热力站进站前2m管道为界）至出口（以热力站出站2m管道为界）所有设备、管道的建设。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2518连续热镀锌钢板及钢带GB/T3091低压流体输送用焊接钢管GB3096声环境质量标准GB/T4942.1旋转电机整体结构的防护等级(IP代码)分级GB/T7251.1低压成套开关设备和控制设备第1部分总则GB/T8163输送流体用无缝钢管GB/T9711石油天然气工业管线输送系统用钢管GB/T12236石油、化工及相关工业用的钢制旋启式止回阀GB/T12241安全阀一般要求GB/T12243弹簧直接载荷式安全阀GB/T12459钢制对焊管件类型与参数GB/T12754彩色涂层钢板及钢带GB/T13350绝热用玻璃棉及其制品GB/T13401钢制对焊管件技术规范GB/T15945电能质量电力系统频率偏差GB/T17116.1管道支吊架第1部分技术规范GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验GB/T17794柔性泡沫橡塑绝热制品GB/T28185城镇供热用换热机组GB/T32224热量表GB/T37827城镇供热用焊接球阀GB/T37828城镇供热用双向金属硬密封蝶阀GB50016建筑设计防火规范GB50054-2011低压配电设计规范GB/T50087工业企业噪声控制设计规范GB50093自动化仪表工程施工及质量验收规范1DB1506/T13—2020GB50150电气装置安装工程电气设备交接试验标准GB50236现场设备、工业管道焊接工程施工规范CJJ28城镇供热管网工程施工及验收规范CJJ34城镇供热管网设计规范CJJ/T55-2011供热术语标准CJJ/T220城镇供热系统标志标准DL/T1485三相智能电能表技术规范DL/T1490智能电能表功能规范JJG52弹性元件式一般压力表、压力真空表和真空表检定规程JJG226双金属温度计检定规程NB/T47004.1板式热交换器第1部分：可拆卸板式热交换器3术语和定义CJJ/T55界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了CJJ/T55中的某些术语和定义。3.1热力站heatingstation用来转换供热介质种类、改变供热介质参数、分配、控制及计量供给热用户热量的综合体。[CJJ/T55-2011,定义6.1.1]3.2供热介质heatingmedium在供热系统中用以传送热能的媒介（水）物质。3.3热用户heatconsumer从供热系统获得热能的用热系统。[CJJ/T55-2011,定义6.3.1]3.4一级管网primarynetwork由热源至热力站的供热管网。3.5二级管网secondarynetwork由热力站至热用户的供热管网。3.6热负荷heatingload单位时间内热用户的需热量。3.7循环水泵circulationpump使水在供热系统里循环流动的水泵。3.8补水泵make-upwaterpump为保持供热系统充满水，并稳定在设定的压力范围，向系统内补充水的水泵。[CJJ/T55-2011,定义4.2.13]3.92DB1506/T13—2020软化水softenedwater钙离子和镁离子浓度低于某一给定指标的水。[CJJ/T55-2011,定义4.2.26]3.10安全阀safetyvalve安装在设备或管道上，当设备或管道中的热水压力超过规定值时能自动开启卸压的阀门。3.11调节阀controlvalve通过改变阀门开度来调节或限制热水参数和流量的阀门。3.12分集水器returnwatercollectingheader热水供热系统中用于连接三个及三个以上分支系统的供回水管，并分配汇集水量的管状容器。3.13除污器strainer热水供热系统中用于阻留、收集并便于清除循环水中的污物和杂质的装置。[CJJ/T55-2011,定义6.1.15]3.14板式换热器plateheatexchanger不同温度的流体在多层紧密排列的薄壁金属板间流道内交错流动传热的表面式换热器。[CJJ/T55-2011,定义6.2.13]3.15换热机组exchangerunit由换热器、水泵、变频器、除污器、阀门、电控柜、仪表、控制系统及附属部件等组成，以实现体间流热量交换的整体换热装置。[CJJ/T55-2011,定义6.2.19]3.16补水量flowof
