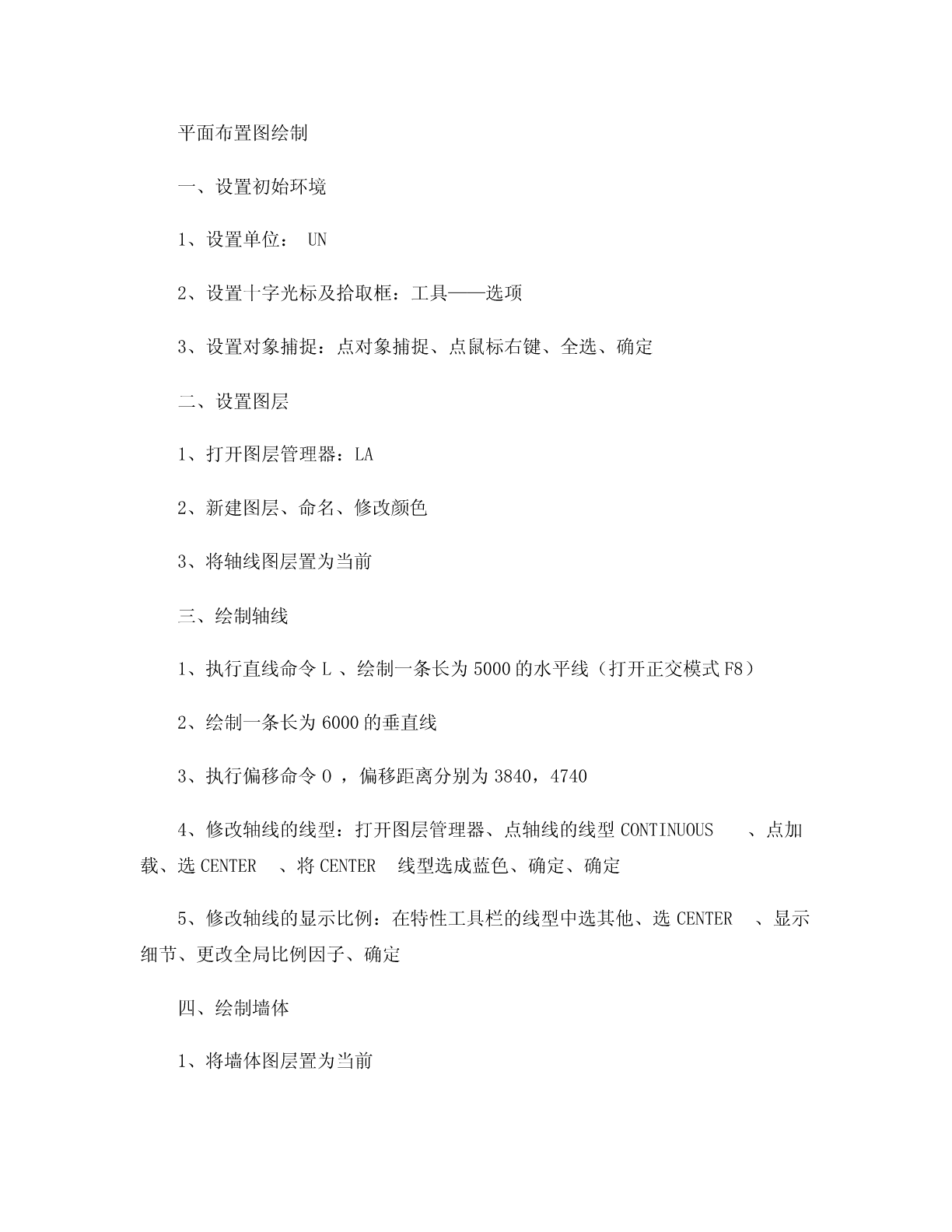

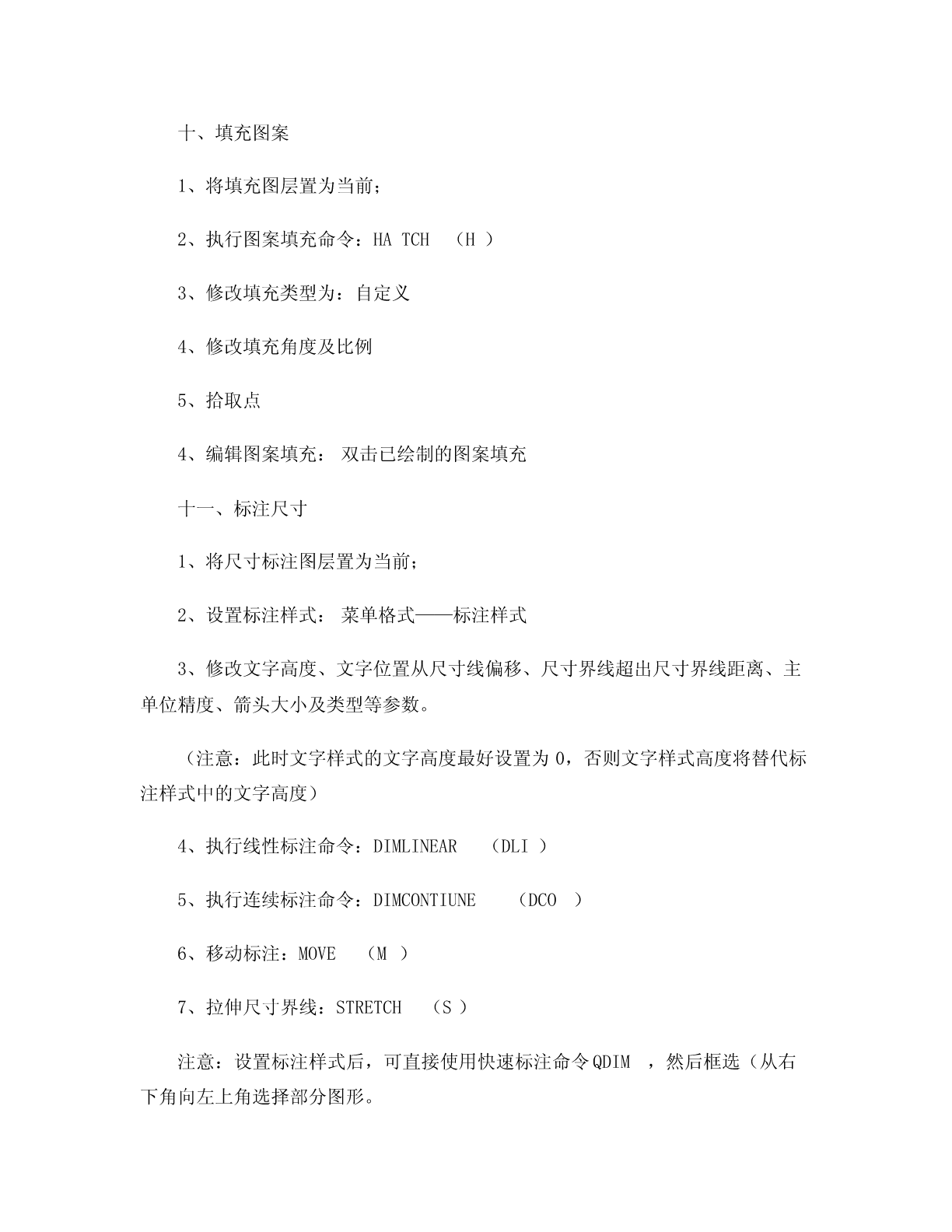

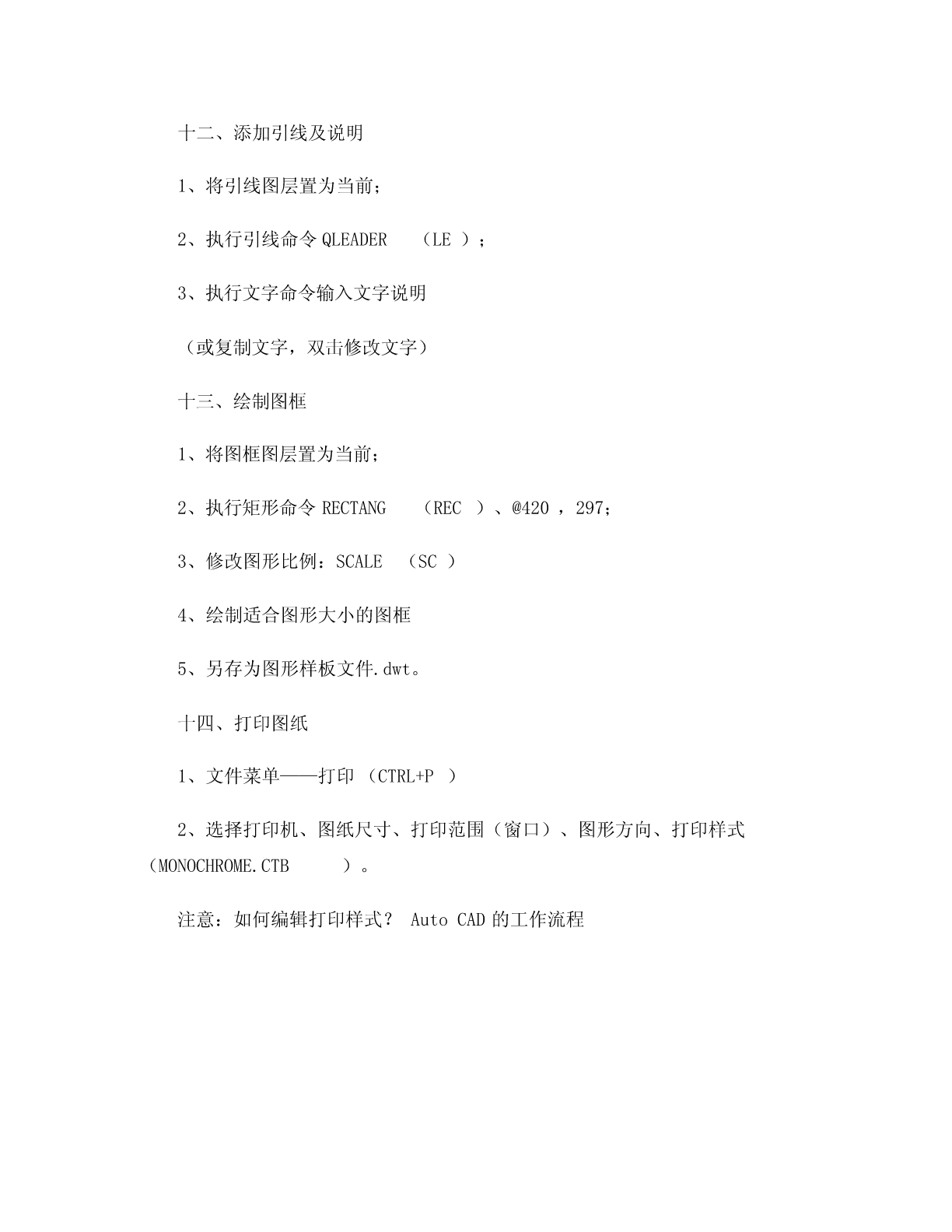

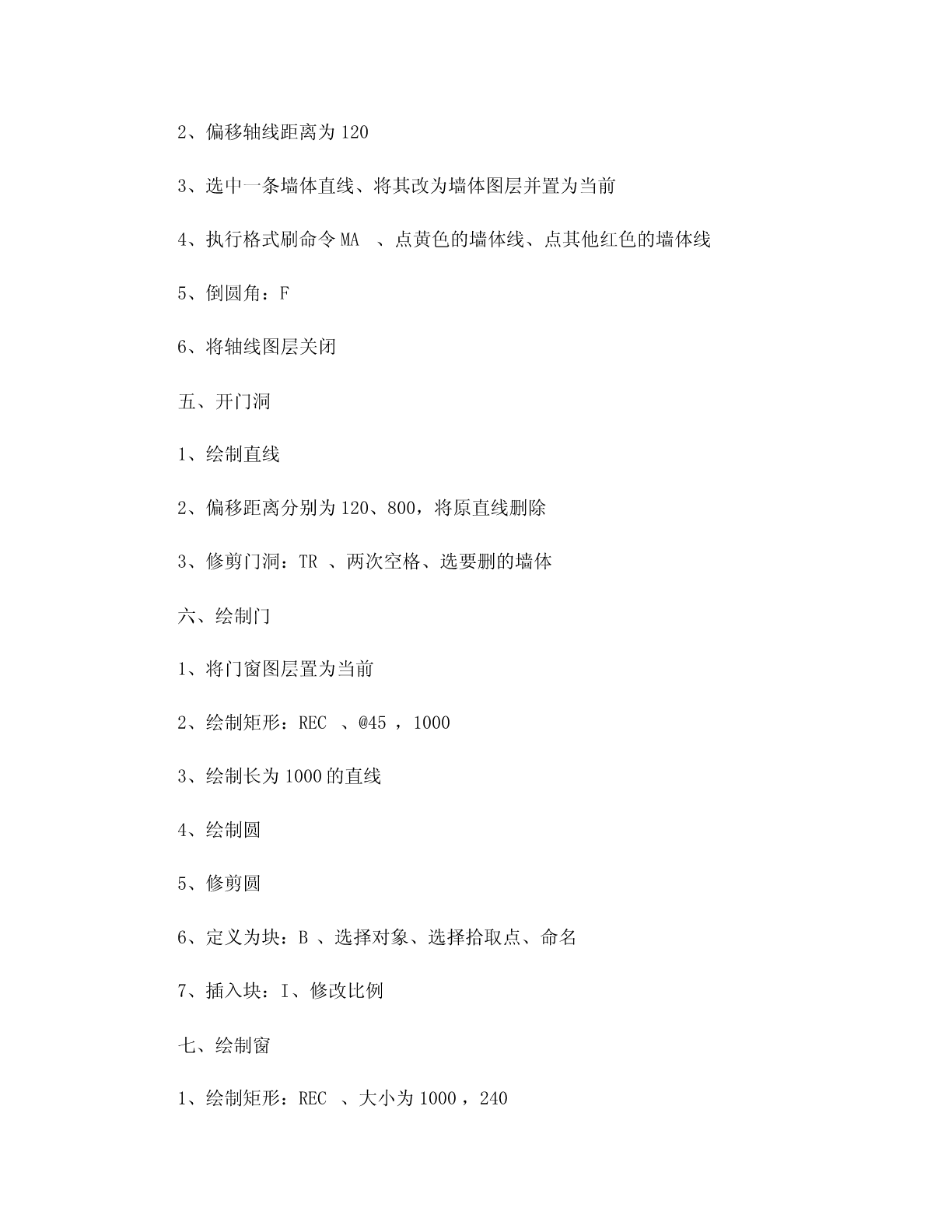

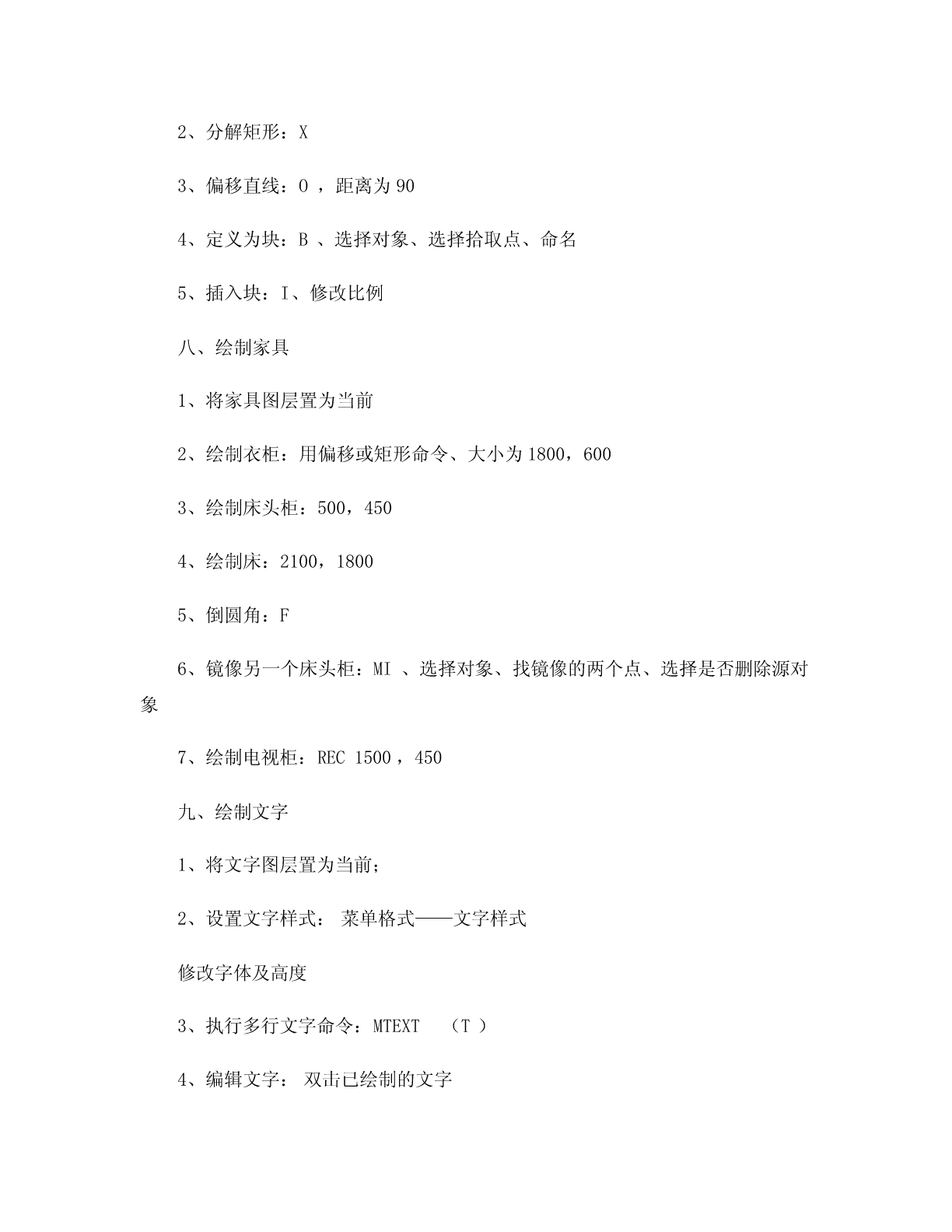

平面布置图绘制一、设置初始环境1、设置单位：UN2、设置十字光标及拾取框：工具——选项3、设置对象捕捉：点对象捕捉、点鼠标右键、全选、确定二、设置图层1、打开图层管理器：LA2、新建图层、命名、修改颜色3、将轴线图层置为当前三、绘制轴线1、执行直线命令L、绘制一条长为5000的水平线（打开正交模式F8）2、绘制一条长为6000的垂直线3、执行偏移命令O，偏移距离分别为3840，47404、修改轴线的线型：打开图层管理器、点轴线的线型CONTINUOUS、点加载、选CENTER、将CENTER线型选成蓝色、确定、确定5、修改轴线的显示比例：在特性工具栏的线型中选其他、选CENTER、显示细节、更改全局比例因子、确定四、绘制墙体1、将墙体图层置为当前2、偏移轴线距离为1203、选中一条墙体直线、将其改为墙体图层并置为当前4、执行格式刷命令MA、点黄色的墙体线、点其他红色的墙体线5、倒圆角：F6、将轴线图层关闭五、开门洞1、绘制直线2、偏移距离分别为120、800，将原直线删除3、修剪门洞：TR、两次空格、选要删的墙体六、绘制门1、将门窗图层置为当前2、绘制矩形：REC、@45，10003、绘制长为1000的直线4、绘制圆5、修剪圆6、定义为块：B、选择对象、选择拾取点、命名7、插入块：I、修改比例七、绘制窗1、绘制矩形：REC、大小为1000，2402、分解矩形：X3、偏移直线：O，距离为904、定义为块：B、选择对象、选择拾取点、命名5、插入块：I、修改比例八、绘制家具1、将家具图层置为当前2、绘制衣柜：用偏移或矩形命令、大小为1800，6003、绘制床头柜：500，4504、绘制床：2100，18005、倒圆角：F6、镜像另一个床头柜：MI、选择对象、找镜像的两个点、选择是否删除源对象7、绘制电视柜：REC1500，450九、绘制文字1、将文字图层置为当前；2、设置文字样式：菜单格式——文字样式修改字体及高度3、执行多行文字命令：MTEXT（T）4、编辑文字：双击已绘制的文字十、填充图案1、将填充图层置为当前；2、执行图案填充命令：HATCH（H）3、修改填充类型为：自定义4、修改填充角度及比例5、拾取点4、编辑图案填充：双击已绘制的图案填充十一、标注尺寸1、将尺寸标注图层置为当前；2、设置标注样式：菜单格式——标注样式3、修改文字高度、文字位置从尺寸线偏移、尺寸界线超出尺寸界线距离、主单位精度、箭头大小及类型等参数。（注意：此时文字样式的文字高度最好设置为0，否则文字样式高度将替代标注样式中的文字高度）4、执行线性标注命令：DIMLINEAR（DLI）5、执行连续标注命令：DIMCONTIUNE（DCO）6、移动标注：MOVE（M）7、拉伸尺寸界线：STRETCH（S）注意：设置标注样式后，可直接使用快速标注命令QDIM，然后框选（从右下角向左上角选择部分图形。十二、添加引线及说明1、将引线图层置为当前；2、执行引线命令QLEADER（LE）；3、执行文字命令输入文字说明（或复制文字，双击修改文字）十三、绘制图框1、将图框图层置为当前；2、执行矩形命令RECTANG（REC）、@420，297；3、修改图形比例：SCALE（SC）4、绘制适合图形大小的图框5、另存为图形样板文件.dwt。十四、打印图纸1、文件菜单——打印（CTRL+P）2、选择打印机、图纸尺寸、打印范围（窗口）、图形方向、打印样式（MONOCHROME.CTB）。注意：如何编辑打印样式？AutoCAD的工作流程
