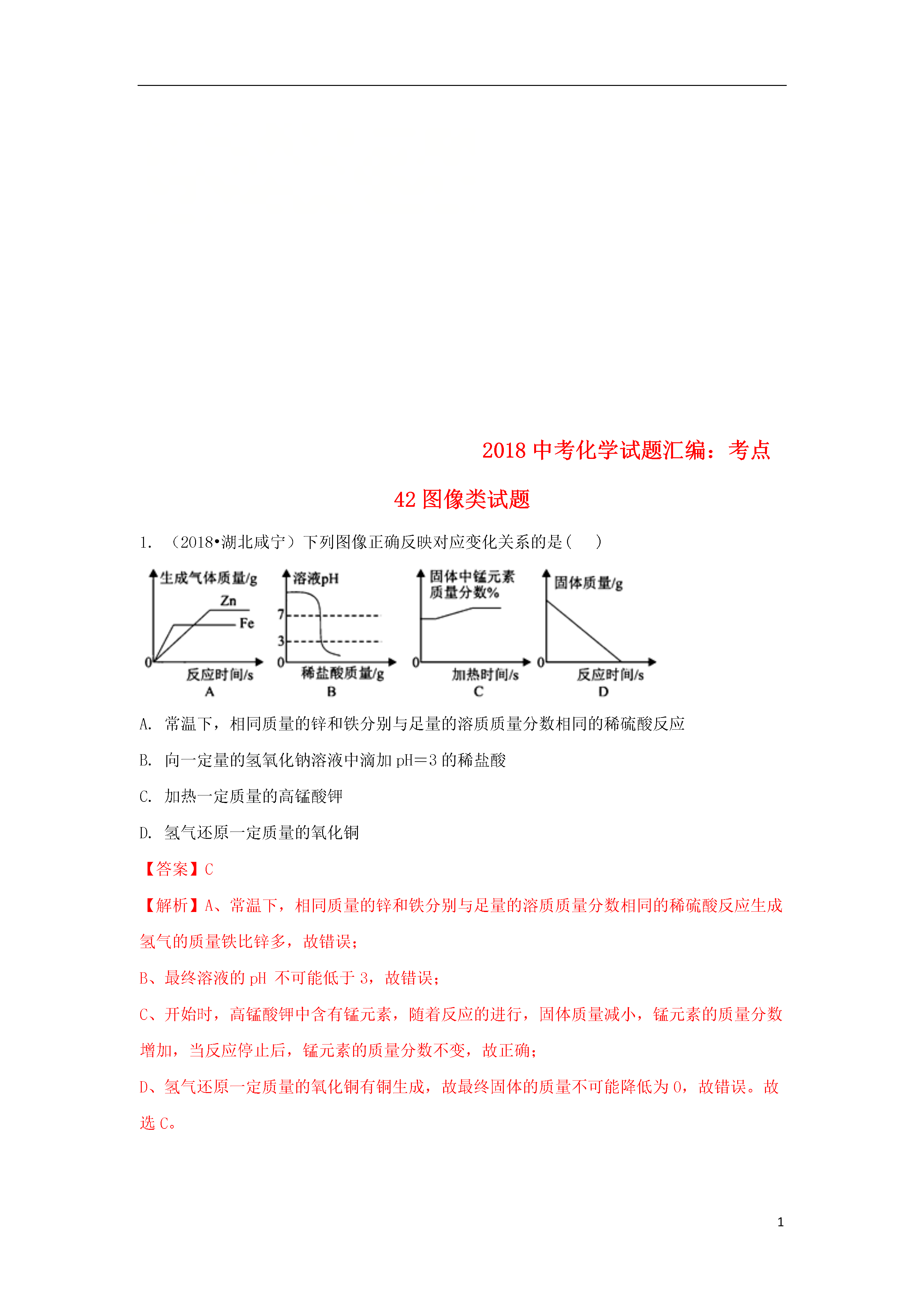

12018中考化学试题汇编：考点42图像类试题1.（2018•湖北咸宁）下列图像正确反映对应变化关系的是()A.常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应B.向一定量的氢氧化钠溶液中滴加pH＝3的稀盐酸C.加热一定质量的高锰酸钾D.氢气还原一定质量的氧化铜【答案】C【解析】A、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应生成氢气的质量铁比锌多，故错误；B、最终溶液的pH不可能低于3，故错误；C、开始时，高锰酸钾中含有锰元素，随着反应的进行，固体质量减小，锰元素的质量分数增加，当反应停止后，锰元素的质量分数不变，故正确；D、氢气还原一定质量的氧化铜有铜生成，故最终固体的质量不可能降低为0，故错误。故选C。2.（2018•陕西）氧化铜与稀盐酸发生反应时，容器中溶液总质量随时间的变化由线如图所示。下列说法正确的是()A.该实验是将氧化铜逐渐加入稀盐酸中B.n点和m点对应溶液中铜元素质量不相等C.n点和m点对应溶液蒸发结晶后得到的固体成分相同D.该曲线不能反映溶液中溶剂质量随时间的变化关系【答案】C【解析】由图可知，n点时，氧化铜与稀盐酸恰好完全反应，m点时稀盐酸过量。A、该实验是将稀盐酸逐渐加入氧化铜中，错误；B、n点时，氧化铜与稀盐酸恰好完全反应，m点时稀盐酸过量，即n点之后，铜元素的质量不再增加，故n点和m点对应溶液中铜元素质量相等，错误；C、n点时，氧化铜与稀盐酸恰好完全反应，溶液中溶质是氯化铜；m点时，溶液中溶质是氯化铜和盐酸，故n点和m点对应溶液蒸发结晶后得到的固体都是氯化铜，成分相同，正确；D、n点时，氧化铜与稀盐酸恰好完全反应，m点时稀盐酸过量，该实验是将稀盐酸逐渐加入氧化铜中，该曲线能反映溶液中溶剂质量随时间的变化关系，错误。故选C。3.（2018•四川德阳）向一定质量的CaCl2和HCl的混合溶液中逐滴加入溶质质量分数为10.6%的Na2CO3溶液，实验过程中加入Na2CO3溶液的质量与产生沉淀或气体的质量关系如图所示。下列说法错误的是()A.P点时的溶液只含一种溶质B.R点对应横坐标的数值为180C.0至P过程中溶液的pH变大D.Q至R段表示生成沉淀的过程【答案】A【解析】A、碳酸钠先与稀盐酸反应生成二氧化碳气体，后与氯化钙反应生成碳酸钙沉淀和氯化钠，由图可知，P点时碳酸钠与稀盐酸恰好完全反应，此时溶液中有生成的氯化钠和原溶液中的氯化钙，故含有两种溶质，故错误；B、设生成4.4g的二氧化碳需要碳酸钠的质量为xNa2CO3+2HCl==2NaCl+H2O+CO2↑10644x4.4g=，解得x=100g设生成8g的碳酸钙需要稀碳酸钠的质量为yNa2CO3+CaCl2=2NaCl+CaCO3↓、106100y8g=，解得y=80g，故共需碳酸钠的质量为100g+80g=180g，正确；C、0-P的过程中碳酸钠与稀盐酸反应，稀盐酸的含量逐渐减少，故pH逐渐增加，正确；D、0-P段表示生成气体，Q至R段表示生成沉淀，正确。故选A。4.（2018•山东泰安）向某盐酸和氯化镁的混合溶液中加入某浓度的氢氧化钠溶液，产生沉淀的质量与加入氢氧化钠溶液的质量关系如图所示。下列说法不正确的是()A.a点溶液中滴入紫色石蕊试液变红B.bc段(不含b点)反应的化学方程式为:MgCl2+2NaOH==Mg(OH)2↓+2NaClC.整个变化过程中氯离子数目没有改变D.d点溶液中含有两种溶质【答案】D【解析】向盐酸和氯化镁的混合溶液中加入某浓度的氢氧化钠溶液时，氢氧化钠先和稀盐酸反应生成氯化钠和水，后和氯化镁反应生成氢氧化镁沉淀和氯化钠。A、a点溶液中含有的溶质有没有反应的盐酸、反应生成的硫酸钠和没有反应的氯化镁三种物质，盐酸呈酸性，能使紫色石蕊试液变红，故A错误；B、bc段发生的反应是氢氧化钠和氯化镁反应生成氢氧化镁和氯化钠，化学方程式为:MgCl2+2NaOH==Mg(OH)2↓+2NaCl，故B错误；C、整个变化过程中氯离子没有生成沉淀或气体，也没有加入，所以整个变化过程中氯离子数目没有改变，故C错误；D、d点时，氢氧化钠和盐酸、氯化镁恰好完全反应，溶液中的溶质只有氯化钠一种，故D正确。故选D。5．（2018•湖南岳阳）下列图象中有关量的变化趋势正确的是（）A．①图向一定量的盐酸和氯化钡的混合溶液中，逐渐滴加碳酸钾溶液至过量B．②图加热等质量的两份氯酸钾，一份加入二氧化锰，一份不加入二氧化锰C．③图一定量的硫粉与过量的氧气在密闭容器内点燃并充分反应D．④图向一定量的氯化亚铁和氯化铜的混合溶液中，逐渐加入镁粉至过量【分析】A、碳酸钾和盐酸反应生成氯化钾
