三、欧姆定律.ppt

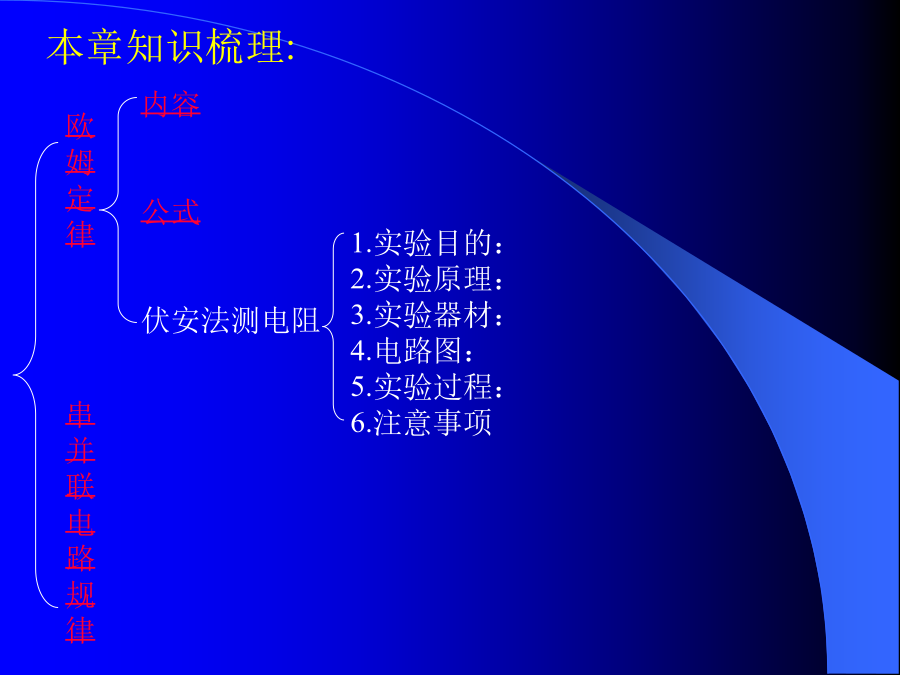

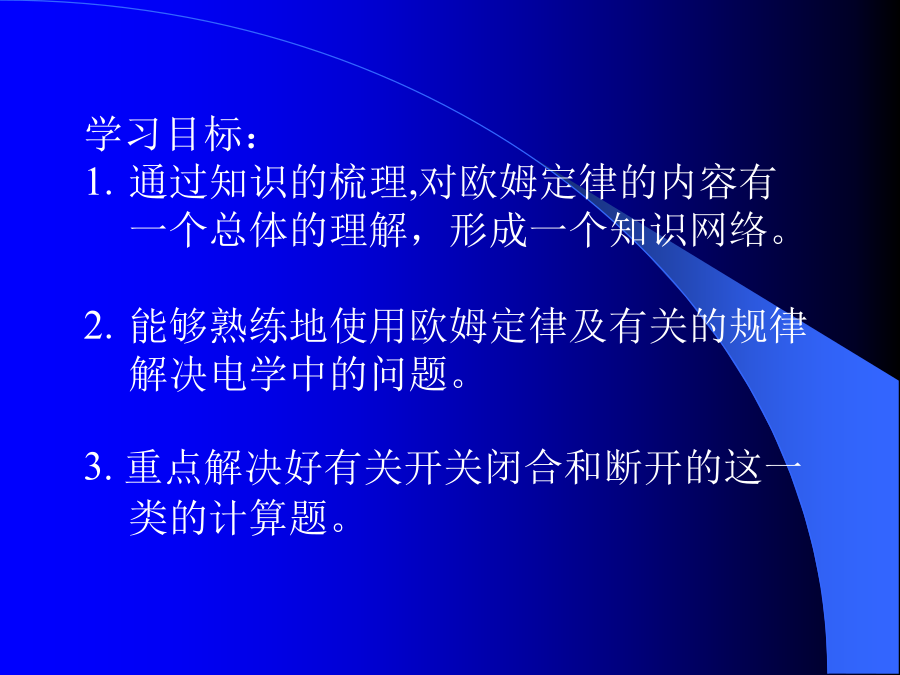

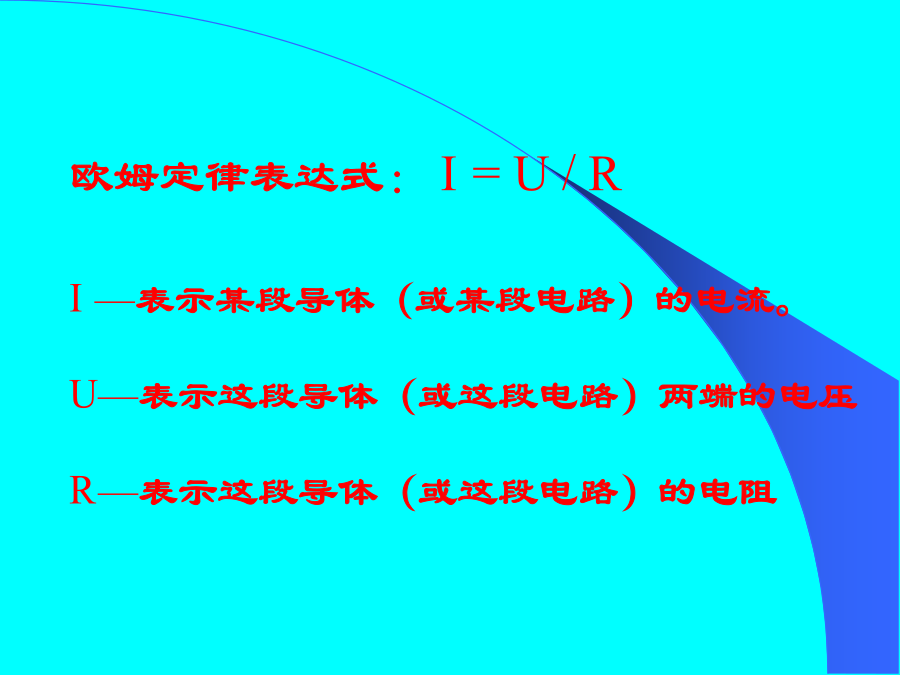

欧姆定律学习目标：通过知识的梳理,对欧姆定律的内容有一个总体的理解，形成一个知识网络。能够熟练地使用欧姆定律及有关的规律解决电学中的问题。3.重点解决好有关开关闭合和断开的这一类的计算题。欧姆定律串并联电路规律欧姆定律——导体的电流跟导体两端的电压成正比，跟导体的电阻成反比。欧姆定律表达式：I=U/RI—表示某段导体（或某段电路）的电流。U—表示这段导体（或这段电路）两端的电压R—表示这段导体（或这段电路）的电阻典型练习：1.如图所示,当开关S1、S2都断开和都闭合时分析电路的连接情况.当S1、S2都断开时：2.如图,电源电压为6V不变,灯L1的电阻为12Ω,灯L2的电阻为9Ω，灯L3的电阻为18Ω求：1）开关S1、S2同时断开和闭合时，电压表的示数分别为多少？2.如图,电源电压为6V不变,灯L1的电阻为12Ω,灯L2的电阻为9Ω，灯L3的电阻为18Ω求：1）开关S1、S2同时断开和闭合时，电压表的示数分别为多少？2.如图,电源电压为6V不变,灯L1的电阻为12Ω,灯L2的电阻为9Ω，灯L3的电阻为18Ω求：2）开关S1、S2同时断开和闭合时，电流之比是多少？提高题：如图，电源电压保持6V不变，R1=10Ω，R2=15Ω，求：1）当S断开时，电流表、电压表的示数各为多少？2）当S闭合时，电流表、电压表的示数各为多少？本类型题目小结：1.通过开关通断判断电路的连接方式2.根据串、并联电路的电流、电压、电阻规律，结合欧姆定律建立等式。
