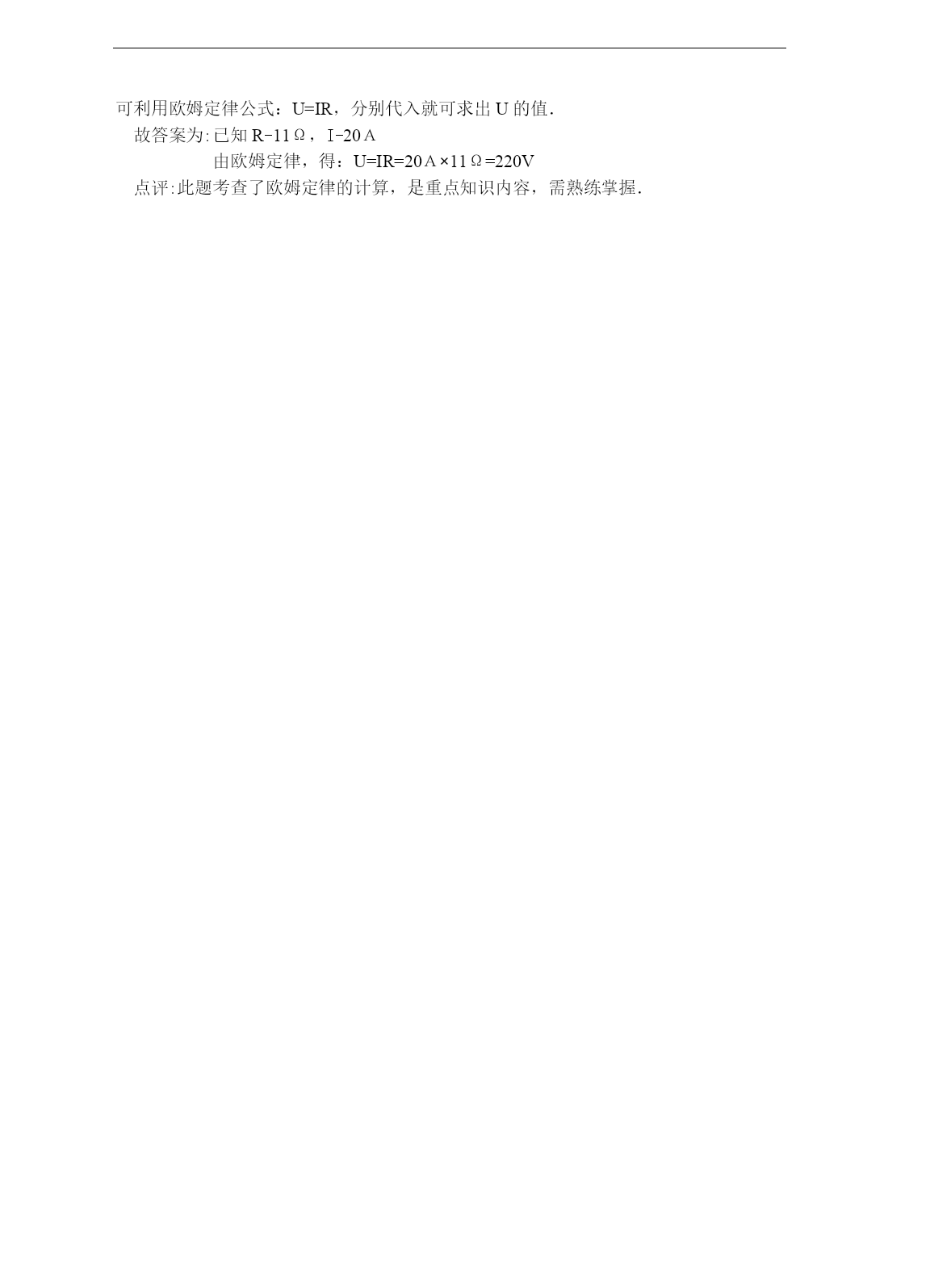

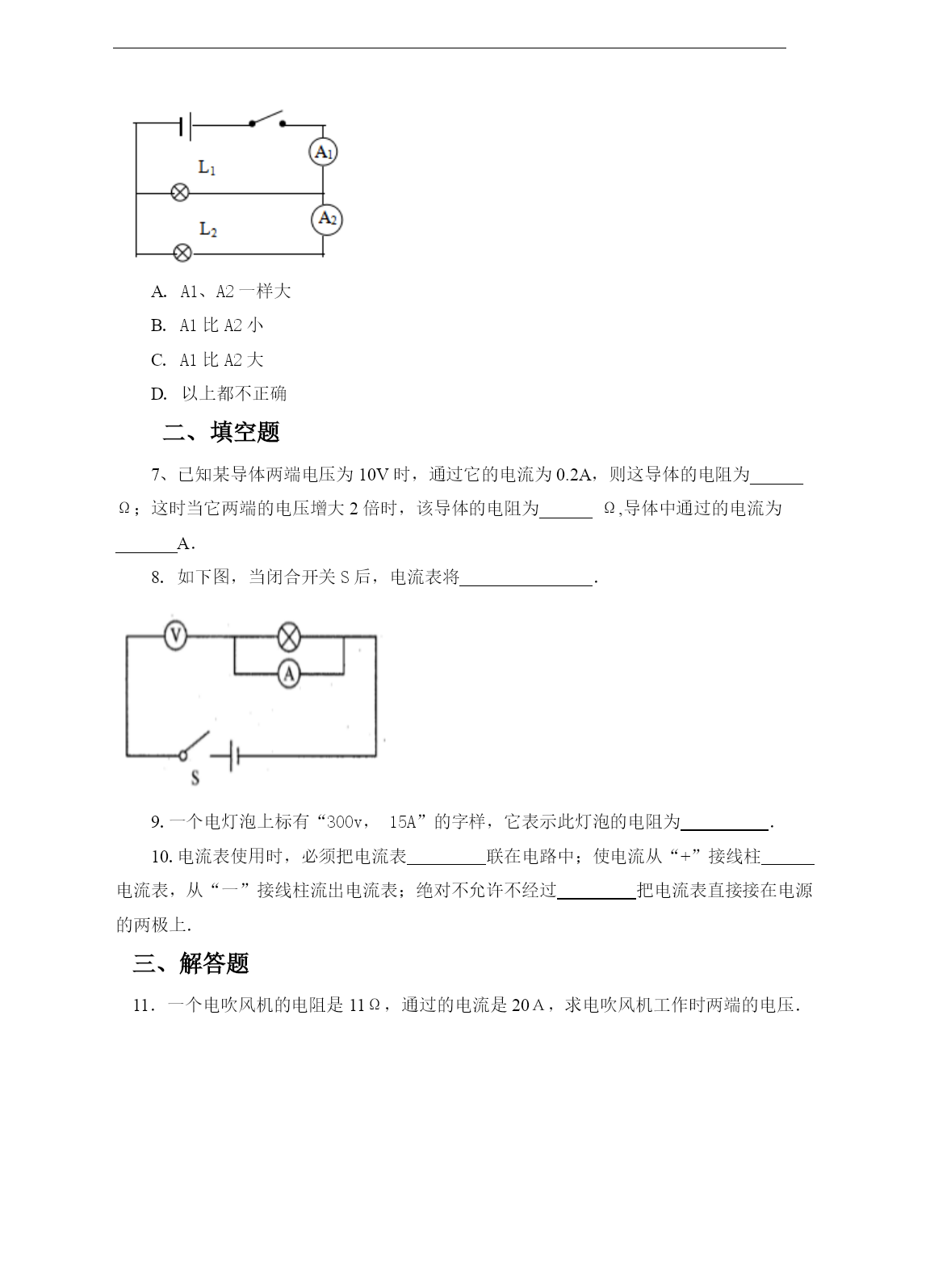

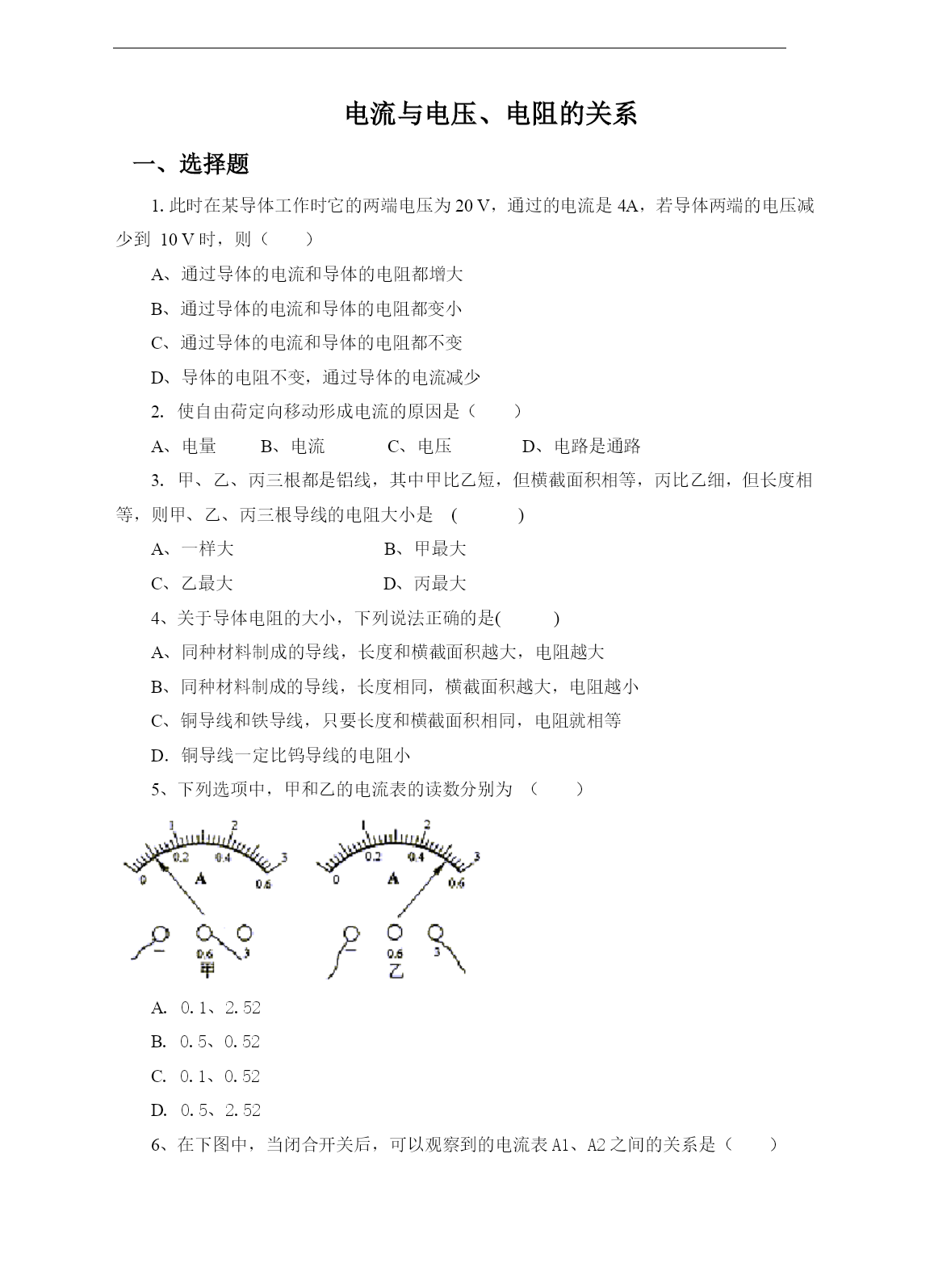

21世纪教育网www.21cnjy.com精品试卷·第页(共NUMPAGES2页)电流与电压、电阻的关系一、选择题1.此时在某导体工作时它的两端电压为20V,通过的电流是4A,若导体两端的电压减少到10V时,则()【来源:21·世纪·教育·网】A、通过导体的电流和导体的电阻都增大B、通过导体的电流和导体的电阻都变小C、通过导体的电流和导体的电阻都不变D、导体的电阻不变,通过导体的电流减少2.使自由荷定向移动形成电流的原因是()A、电量B、电流C、电压D、电路是通路3.甲、乙、丙三根都是铝线,其中甲比乙短,但横截面积相等,丙比乙细,但长度相等,则甲、乙、丙三根导线的电阻大小是()21·世纪*教育网A、一样大B、甲最大C、乙最大D、丙最大4、关于导体电阻的大小,下列说法正确的是()A、同种材料制成的导线,长度和横截面积越大,电阻越大B、同种材料制成的导线,长度相同,横截面积越大,电阻越小C、铜导线和铁导线,只要长度和横截面积相同,电阻就相等D.铜导线一定比钨导线的电阻小5、下列选项中,甲和乙的电流表的读数分别为()A.0.1、2.52B.0.5、0.52C.0.1、0.52D.0.5、2.526、在下图中,当闭合开关后,可以观察到的电流表A1、A2之间的关系是()A2A1L1L2(a)A.A1、A2一样大B.A1比A2小C.A1比A2大D.以上都不正确二、填空题7、已知某导体两端电压为10V时,通过它的电流为0.2A,则这导体的电阻为______Ω;这时当它两端的电压增大2倍时,该导体的电阻为______Ω,导体中通过的电流为_______A.21教育网8.如下图,当闭合开关S后,电流表将.9.一个电灯泡上标有“300v,15A”的字样,它表示此灯泡的电阻为.10.电流表使用时,必须把电流表联在电路中;使电流从“+”接线柱电流表,从“一”接线柱流出电流表;绝对不允许不经过把电流表直接接在电源的两极上.21世纪教育网版权所有三、解答题11.一个电吹风机的电阻是11Ω,通过的电流是20A,求电吹风机工作时两端的电压.参考答案1.D【解析】电阻是导体本身的性质,和电流、电压的变化无关,所以当电压变化时其电阻不变。当导体的电阻不变时,导体两端的电压随着通过导体的电流增大而增大,随着通过导体的电流减少而减少。21cnjy.com故选D.点评:此题考查的是,当电阻一定时,导体的电压随电流的变化关系。2.C【解析】水压是形成水流的原因,而电压是使自由荷定向移动的原因,从而形成电流.故选C.点评:此题考查电压的概念.3.D【解析】甲、乙、丙三根都是铝线,说明甲、乙、丙三根的材料相同。在材料一样的情况下,有知道甲和乙的横截面积相等,则当甲比乙短,说明甲的电阻比乙的小;当材料和长度一样时,丙比乙细,说明丙的横截面积更小,而横截面积越小的电阻越大,则此时,丙的电阻比乙大;综合上面可以知道电阻的大小从大到小排列为:丙、乙、甲;故选D.点评:此题注意考查电阻与材料、横截面积和材料之间的关系,属于较难题目,须掌握.4.B【解析】A、同种材料制成的导线,长度和横截面积同时变化,无法判定电阻的大小,此选项错误.B、同种材料制成的导线,长度相同时,电阻所横截面积的增大而减少,此选项正确.C、铜导线和铁导线。说明材料不同,这时就算长度和横截面积相同,其电阻也不相等此选项错误.D.铜导线不一定比钨导线的电阻小,因为还要考虑它们的长度和横截面积的关系.此选项错误.故选B.点评:本题是考查电阻与材料、横截面积和材料之间的关系,属于较难题目,须掌握.5.A【解析】甲电流表中连接的接线柱是“-、0.6A”,则此时的读数为表盘的下一行,即为0.1A,乙电流表中连接的接线柱是“-、3A”,则此时的读数为表盘的上一行,即为2.52A.故选A.点评:此题考查的是电流表的读数.6.C【解析】在图中,A1电流表测的是总电流,也就是L1和L2的总电流,并联电路中总电流等于各支路电流之和,而A2电流表测的只是L2的电流,因此A2的示数比A1小.故选C.7.50;50;0.6.【解析】根据欧姆定律可知,电阻R=电压U/电流I,则当U=10V,I=0.2A,则R=50Ω。而电阻是导体的本身的一种性质,不会随着电流或电压的变化而变化。.故答案为:50;50;0.6.点评:此题考查的是电阻的性质和电阻的计算问题.8.烧坏.【解析】电流表应串联在电路中,而此时图中电流表是并联在电路中,这时电流表会因电流过大,超出电流所承受的最大测量范围,导致电流表坏了;21·cn·jy·com故答案为:烧坏.点评:电流表的连接方法是最基本的也是最重要的,这关系到仪器的安全问题.9.20Ω【解析】知道一个导体的电压和电流,可通过R=U/I得出;故答案为:20Ω.点评:此题考查电阻与电流、电压的关系
