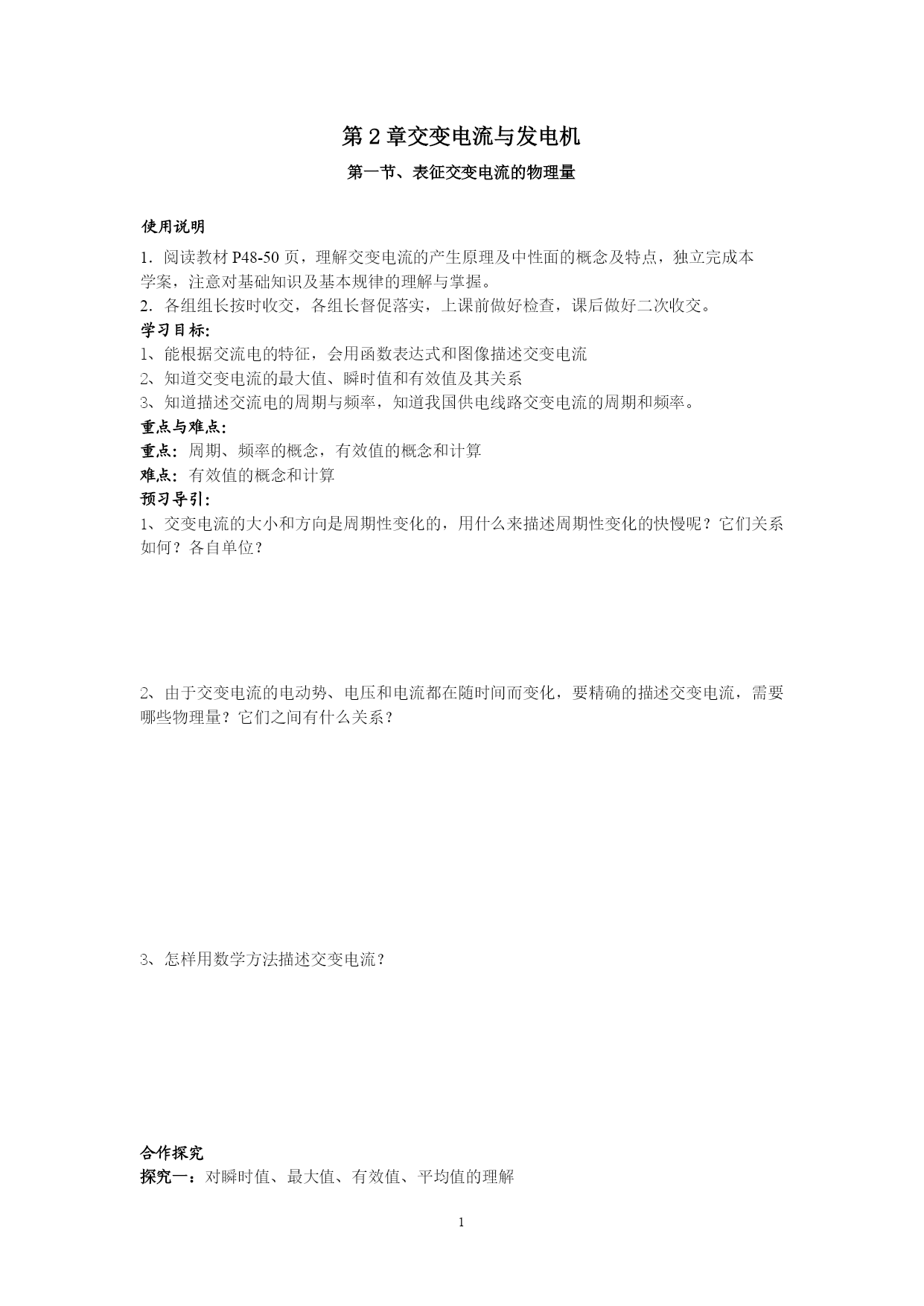

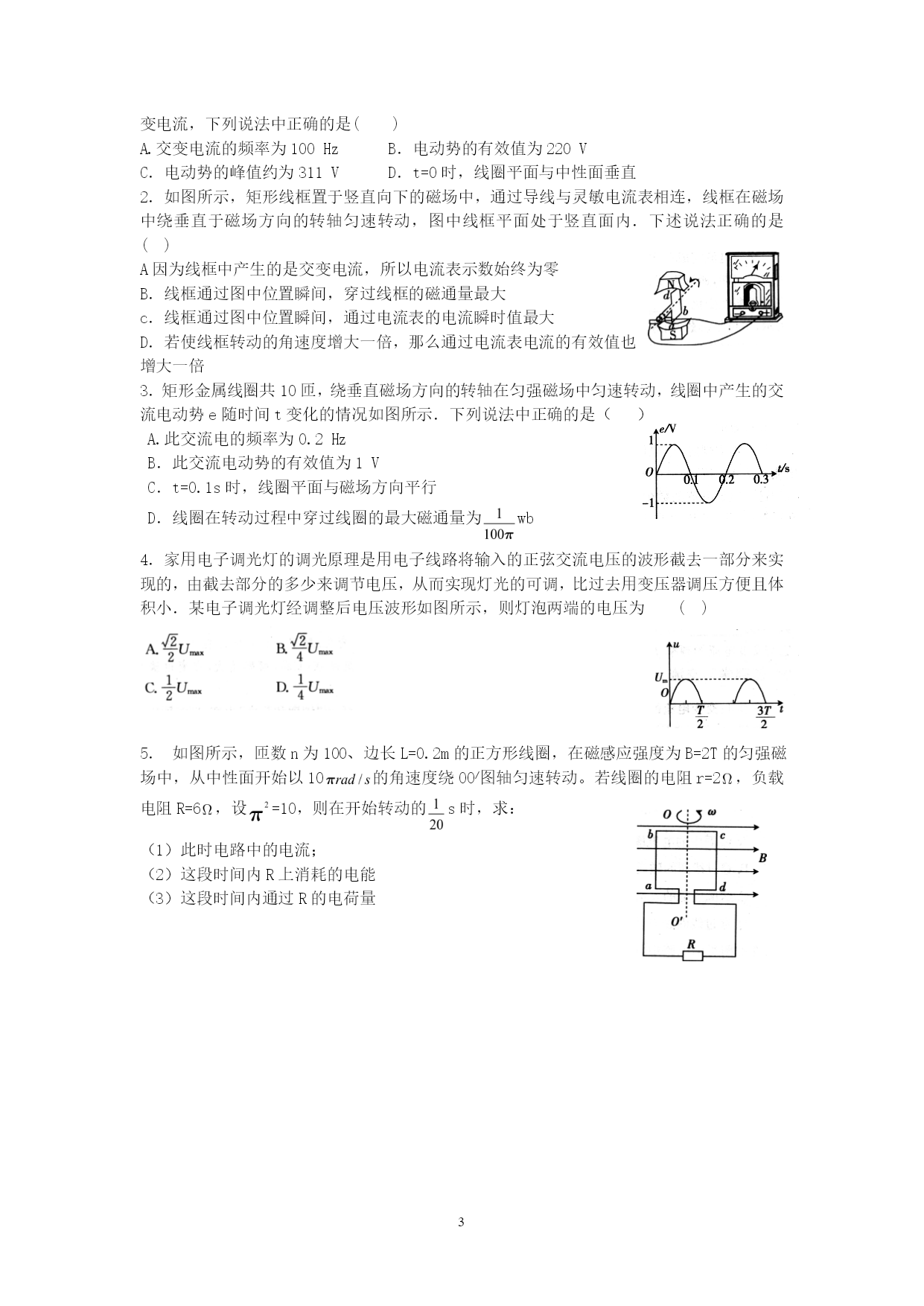

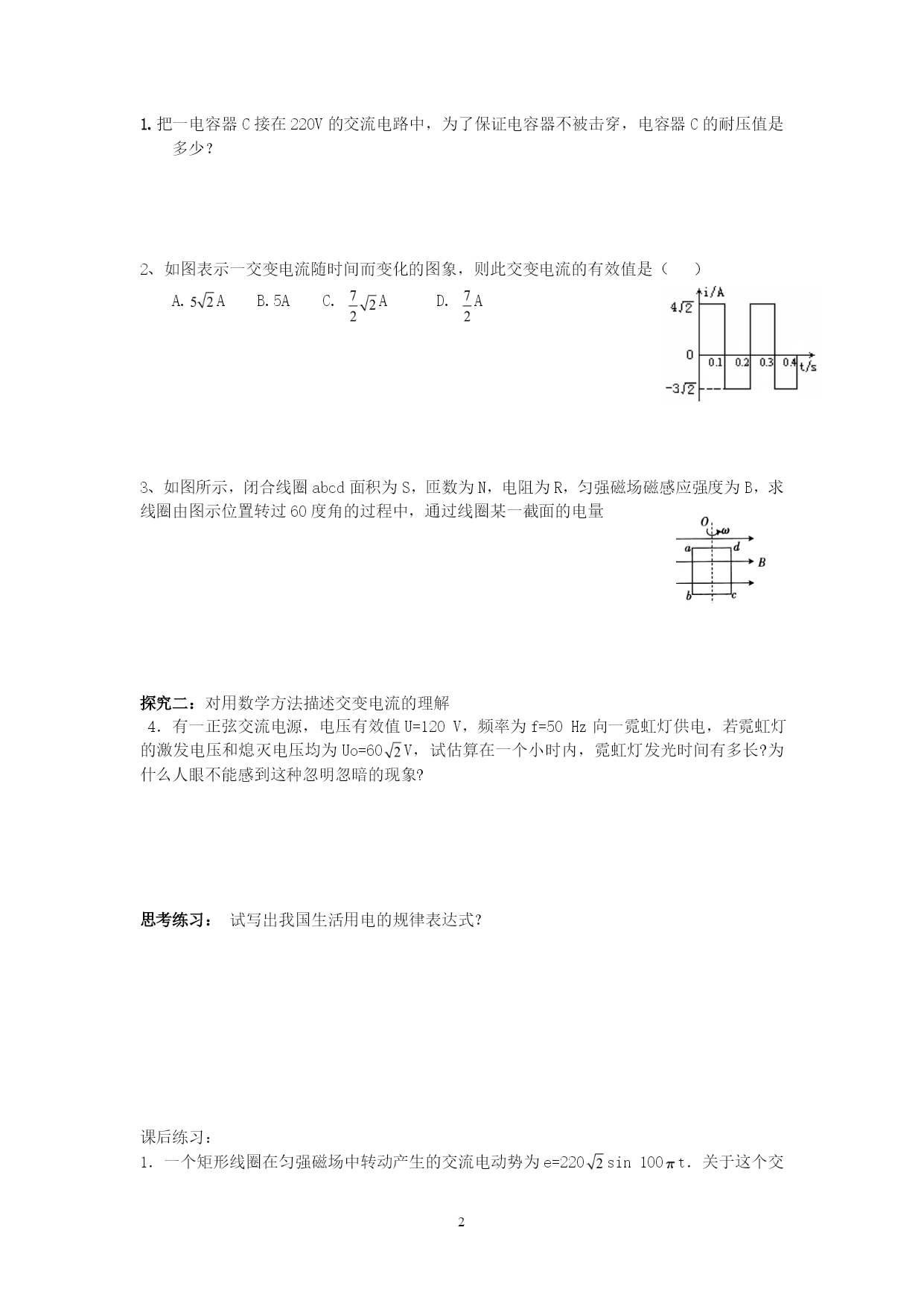

第2章交变电流与发电机第一节、表征交变电流的物理量使用说明1．阅读教材P48-50页，理解交变电流的产生原理及中性面的概念及特点，独立完成本学案，注意对基础知识及基本规律的理解与掌握。2．各组组长按时收交，各组长督促落实，上课前做好检查，课后做好二次收交。学习目标：l、能根据交流电的特征，会用函数表达式和图像描述交变电流2、知道交变电流的最大值、瞬时值和有效值及其关系3、知道描述交流电的周期与频率，知道我国供电线路交变电流的周期和频率。重点与难点：重点：周期、频率的概念，有效值的概念和计算难点：有效值的概念和计算预习导引：1、交变电流的大小和方向是周期性变化的，用什么来描述周期性变化的快慢呢？它们关系如何？各自单位？2、由于交变电流的电动势、电压和电流都在随时间而变化，要精确的描述交变电流，需要哪些物理量？它们之间有什么关系？3、怎样用数学方法描述交变电流？合作探究探究一：对瞬时值、最大值、有效值、平均值的理解1.把一电容器C接在220V的交流电路中，为了保证电容器不被击穿，电容器C的耐压值是多少？2、如图表示一交变电流随时间而变化的图象，则此交变电流的有效值是（）A.AB.5AC.AD.A3、如图所示，闭合线圈abcd面积为S，匝数为N，电阻为R，匀强磁场磁感应强度为B，求线圈由图示位置转过60度角的过程中，通过线圈某一截面的电量探究二：对用数学方法描述交变电流的理解4．有一正弦交流电源，电压有效值U=120V，频率为f=50Hz向一霓虹灯供电，若霓虹灯的激发电压和熄灭电压均为Uo=60V，试估算在一个小时内，霓虹灯发光时间有多长?为什么人眼不能感到这种忽明忽暗的现象?思考练习：试写出我国生活用电的规律表达式？课后练习：1．一个矩形线圈在匀强磁场中转动产生的交流电动势为e=220sin100t．关于这个交变电流，下列说法中正确的是()A.交变电流的频率为100HzB．电动势的有效值为220VC．电动势的峰值约为311VD．t=0时，线圈平面与中性面垂直2．如图所示，矩形线框置于竖直向下的磁场中，通过导线与灵敏电流表相连，线框在磁场中绕垂直于磁场方向的转轴匀速转动，图中线框平面处于竖直面内．下述说法正确的是()A因为线框中产生的是交变电流，所以电流表示数始终为零B．线框通过图中位置瞬间，穿过线框的磁通量最大c．线框通过图中位置瞬间，通过电流表的电流瞬时值最大D．若使线框转动的角速度增大一倍，那么通过电流表电流的有效值也增大一倍3．矩形金属线圈共10匝，绕垂直磁场方向的转轴在匀强磁场中匀速转动，线圈中产生的交流电动势e随时间t变化的情况如图所示．下列说法中正确的是（）A.此交流电的频率为0.2HzB．此交流电动势的有效值为1VC．t=0.1s时，线圈平面与磁场方向平行D．线圈在转动过程中穿过线圈的最大磁通量为wb4．家用电子调光灯的调光原理是用电子线路将输入的正弦交流电压的波形截去一部分来实现的，由截去部分的多少来调节电压，从而实现灯光的可调，比过去用变压器调压方便且体积小．某电子调光灯经调整后电压波形如图所示，则灯泡两端的电压为()5．如图所示，匝数n为100、边长L=0.2m的正方形线圈，在磁感应强度为B=2T的匀强磁场中，从中性面开始以10的角速度绕OO/图轴匀速转动。若线圈的电阻r=2，负载电阻R=6，设=10，则在开始转动的s时，求：（1）此时电路中的电流；（2）这段时间内R上消耗的电能（3）这段时间内通过R的电荷量
